Schema van de zekeringen Jeep Compass 2007-2010

De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Jeep Compass zijn de zekeringen # 11 (voedingsaansluiting), # 13 (achterste voedingsaansluiting) en # 16 (2007-2008: Cigar Ltr) in de zekeringkast in de motorruimte.

Geïntegreerde stroommodule (IPM)

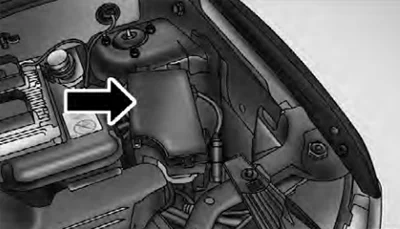

De geïntegreerde stroommodule bevindt zich in de motorruimte nabij de luchtfiltereenheid.

Dit centrum bevat cartridge zekeringen en mini zekeringen.
Het identificatielabel van elk element kan op de binnenkant van het deksel worden afgedrukt.

2007, 2008

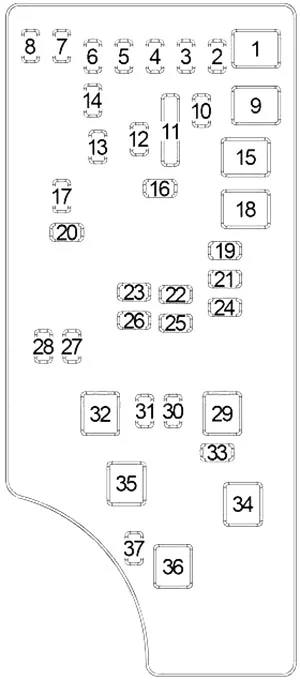

Toewijzing van de zekeringen (2007, 2008)

Sleuf	Cartridge zekering	Mini zekering	Beschrijving
1	Leeg		Leeg
2		15 A lichtblauw	Voeding ECU AWD / 4WD
3		10 A rood	CHMSL Voeding remschakelaar
4		10 A rood	Voeding contactsleutel
5		Geel 20 Amp	Trekhaak
6		10 A rood	IOD Sw / Pwr Mir / Controle Cntrl Sdar / Handsfree telefoon
7		30 A groen	IOD Sense 1
8		30 A groen	IOD Sense2
9	40 A groen		Elektrische stoelen
10		Geel 20 Amp	CCN Power Locks
11		15 A lichtblauw	Voedingsaansluiting
12		Geel 20 Amp	Ign Run / Acc Inverter
13		Geel 20 Amp	Pwr run / Acc Outlet RR
14		10 A rood	IOD CCN / Interne verlichting
15	40 A groen		Voeding batterij relais ventilator RAD
16		15 A lichtblauw	IGN Run / Acc Cigar Ltr / zonnedak
17		10 A rood	IOD Feed Mod-Wcm
18	40 A groen		Contact relais ASD Voeding PWR
19		Geel 20 Amp	Voedingsadapter PWR Amp 1 en Amp 2
20		15 A lichtblauw	Passagiersradio IOD
21		10 A rood	IOD Feed Intrus Mod / Sirene
22		10 A rood	IGN RUN Warmtesensor / klimaatregeling / kompas
23		15 A lichtblauw	ENG Voeding relais ASD 3
24		15 A lichtblauw	Voeding zonnedak
25		10 A rood	Verwarmde spiegel
26		15 A lichtblauw	ENG Voeding relais ASD 2
27		10 A rood	IGN RUN Alleen ORC kanaal
28		10 A rood	IGN RUN ORC / OCM kanaal
29			Warme auto (zonder zekering)
30		Geel 20 Amp	Verwarmde stoelen
31		10 A rood	Controle relais koplampen
32	30 A roze		ENG ASD Control Feed 1
33		10 A rood	ABS MOD / J1962 Conn / PCM
34	30 A roze		Voeding ABS klep
35	40 A groen		Voeding ABS pomp
36	30 A roze		Controle koplampen / ruitenwissers / slimme ramen
37		Natuurlijk 25 Amp	Inverter 110

2009, 2010

Toewijzing van de zekeringen (2009, 2010)

Sleuf	Cartridge zekering	Mini zekering	Beschrijving
1	Leeg		Leeg
2		15 A lichtblauw	Voeding ECU AWD / 4WD
3		10 A rood	CHMSL Voeding remschakelaar
4		10 A rood	Voeding contactsleutel / OCM
5		Geel 20 Amp	Trekhaak
6		10 A rood	IOD Sw / Pwr Mir / Controle Cntrl Sdar / Handsfree telefoon
7		30 A groen	IOD Sense 1
8		30 A groen	IOD Sense2
9	40 A groen		Elektrische stoelen
10		Geel 20 Amp	CCN Power Locks / Interne verlichting
11		15 A lichtblauw	Voedingsaansluiting
12		Geel 20 Amp	Ign Run / Acc Inverter
13		Geel 20 Amp	Pwr Run / Acc Outlet RR / Dome Light / Sigarettenaansteker
14		10 A rood	IOD CCN
15	40 A groen		Voeding batterij relais ventilator RAD
16		15 A lichtblauw	IGN Run / Acc Dome Light / Zonnedak / Achterruitwissermotor / ACC Inverter
17		10 A rood	IOD Feed Mod-Wcm
18	40 A groen		Contact relais ASD Voeding PWR
19		Geel 20 Amp	Voedingsadapter PWR Amp 1 en Amp 2
20		15 A lichtblauw	Passagiersradio IOD
21		10 A rood	IOD Feed Intrus Mod / Sirene – indien aanwezig
22		10 A rood	IGN RUN Warmtesensor / klimaatregeling / kompas
23		15 A lichtblauw	ENG Voeding relais ASD 3
24		15 A lichtblauw	Voeding zonnedak
25		10 A rood	Verwarmde spiegel – indien aanwezig
26		15 A lichtblauw	ENG Voeding relais ASD 2
27		10 A rood	IGN RUN Alleen ORC kanaal
28		10 A rood	IGN RUN ORC / OCM kanaal
29			Warme auto (zonder zekering)
30		Geel 20 Amp	Verwarmde stoel – indien aanwezig
31		10 A rood	Controle relais koplampen – indien aanwezig
32	30 A roze		ENG ASD Control Feed 1
33		10 A rood	ABS MOD / J1962 Conn / PCM
34	30 A roze		Voeding ABS klep
35	40 A groen		Voeding ABS pomp
36	30 A roze		Controle koplampen / ruitenwissers / slimme ramen – indien aanwezig
37		Natuurlijk 25 Amp	Dieselverwarming – afhankelijk van de uitrusting
