Schema van zekeringen en relais – Lexus ES 300

Betreft voertuigen geproduceerd in de jaren:

2001, 2002, 2003, 2004, 2005, 2006.

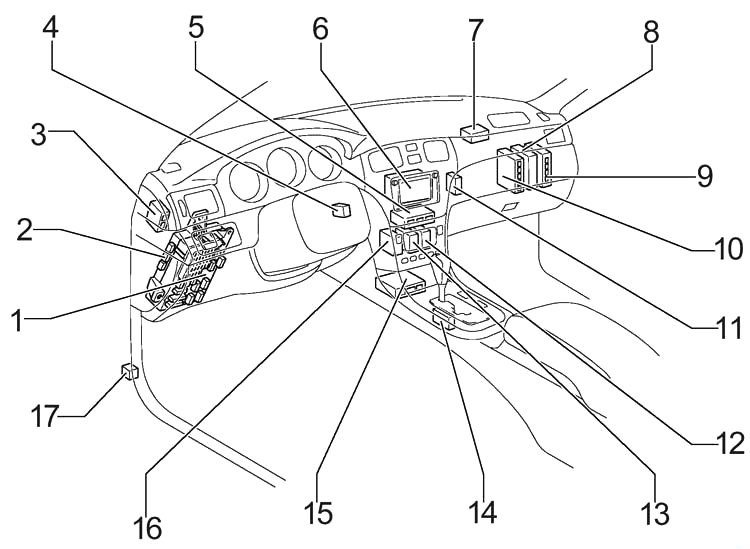

Interieur

1. Zekeringkast
2. ECU carrosserie
3. ECU absorptiecontrole
4. Transponder sleutelversterker
5. Klimaatregelingsmodule
6. Radio en display speler
7. ECU alarmsysteem
8. Stereo versterker (behalve MARK LEVINSON)
9. ECU tractiecontrole
10. Motor controle module
11. Passagierszijde J/B
12. ECU spiegel geheugen
13. ECU controle niveau voorlichten
14. ECU versnellingspook vergrendeling
15. Airbag sensor module
16. Ruiter relais
17. Knipperlicht relais

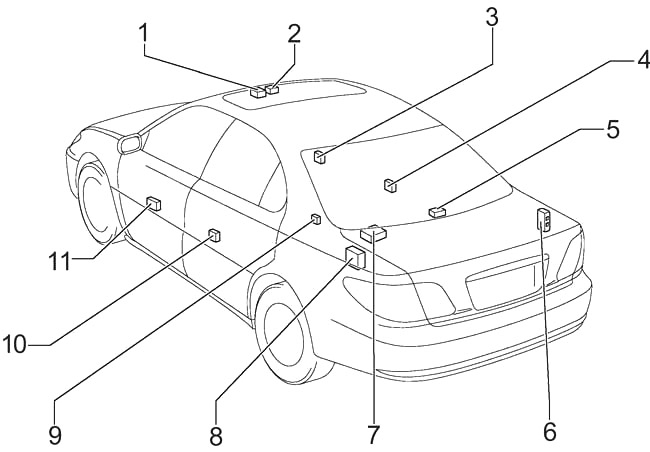

1. J/B bedekking
2. ECU en motor voor het openen van het zonnedak
3. ECU voorportier passagier
4. ECU achterportier rechts
5. Relais voor het achterste zonnescherm
6. Stereo versterker (MARK LEVINSON)
7. ECU navigatie
8. Telefoon
9. Lampen fout sensor
10. ECU achterportier links
11. Bestuurdersportier controle

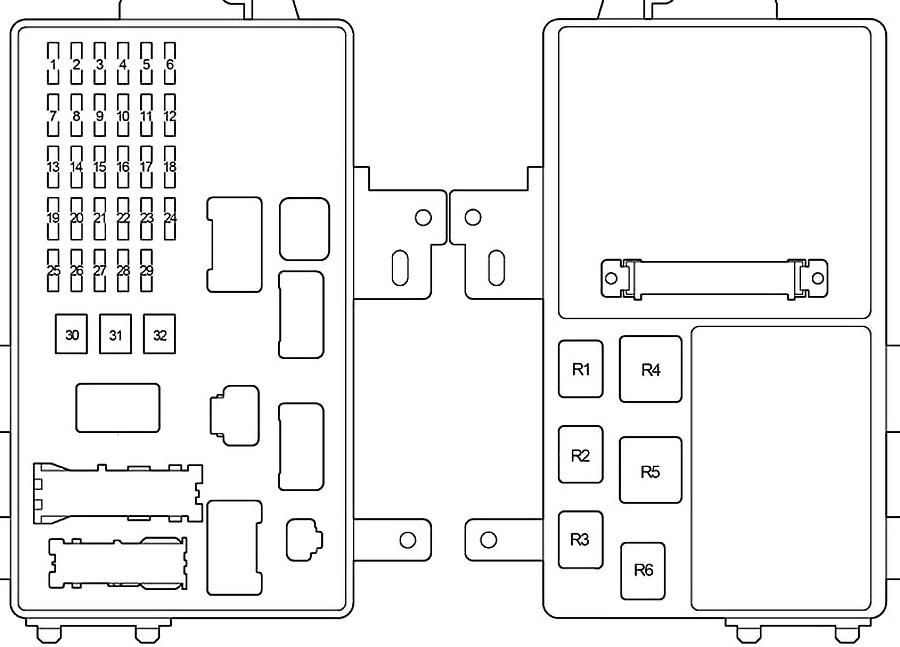

Schema zekeringkast dashboard

De zekeringkast bevindt zich achter het deksel aan de linkerkant van de stuurkolom.

Nummer	Ampère [A]	Beschrijving
1	10	Multiplex communicatiesysteem (elektrische deurvergrendeling, beveiligingssysteem, automatische deurvergrendeling, automatische verlichting controle, vertraging uitschakelen koplampen, automatische uitschakeling achterlichten, verlichtingsysteem voor instap, dagrijverlichting, draadloos afstandsbedieningssysteem) klimaatregeling, gemoduleerde elektronische ophangingssysteem, geheugen voor bestuurderspositie, geheugen voor voorstoel positie passagier
2	7,5	Verlichting contactschakelaar, interieurverlichting, persoonlijke verlichting, voetverlichting, verlichting plafond deuren, bagageruimte verlichting, lege verlichting, garage deurmechanisme, klok, buitentemperatuur indicator, multifunctioneel display
3	15	Aansteker
4	5	Elektrische buitenspiegels, klok, multifunctioneel display, geheugen voor bestuurderspositie, geheugen voor voorstoel positie passagier
5	10	Audiosysteem, navigatiesysteem
6	15	Voedingsaansluiting
7	20	Audiosysteem, navigatiesysteem
8	10	Indicatoren en meters, klok, buitentemperatuur indicator, multifunctioneel display, versnellingspook vergrendeling systeem
9	10	SRS airbagsysteem, elektrische ramen, antiblokkeersysteem, gemoduleerde elektronische ophangingssysteem, geheugen voor bestuurderspositie, geheugen voor voorstoel positie passagier
10	25	Wisser
11	10	Klimaatregeling
12	10	Verwarming buitenspiegel
13	5	Start systeem
14	15	Voor mistlampen
15	15	Achterste zonnescherm
16	10	Automatische anti-verblindings binnenspiegel, kompas, achteruitrijlichten, automatische verlichting controle, automatische koplamp nivellering, cruise control, veiligheidsgordel waarschuwing licht
17	10	Verlichting handschoenenkastje, console verlichting, klok, buitentemperatuur indicator, multifunctioneel display, dashboard verlichting, instrumentenpaneel verlichting
18	10	Achterlichten, parkeerlichten, kentekenverlichting
19	20	Achter elektrisch raam passagier (linkerkant)
20	20	Vergrendeling passagiersdeur, elektrisch raam passagier voor
21	7,5	Diagnosesysteem
22	20	Zit ventilatoren/verwarmers
23	15	Voorruitwasinstallatie
24	10	Elektrische koeling ventilatoren
25	15	Remlichten, hoge remlicht
26	5	Opening brandstoftankdeur
27	25	Multiplex communicatiesysteem (elektrische vergrendeling, automatische deurvergrendeling, draadloos afstandsbedieningssysteem)
28	25	Audiosysteem
29	20	Achter elektrisch raam passagier (rechterkant)
30	30	Elektrische stoelen, geheugen voor bestuurderspositie, geheugen voor passagiersstoel positie
31	30	Vergrendeling bestuurdersdeur, elektrisch raam bestuurder, elektrisch zonnedak
32	40	Achterruit verwarming
Relais
R1	Mistlampen
R2	Achterlichten
R3	Accessoires relais
R4	Achterruit verwarming
R5	Ontsteking (IG1)
R6	Niet gebruikt

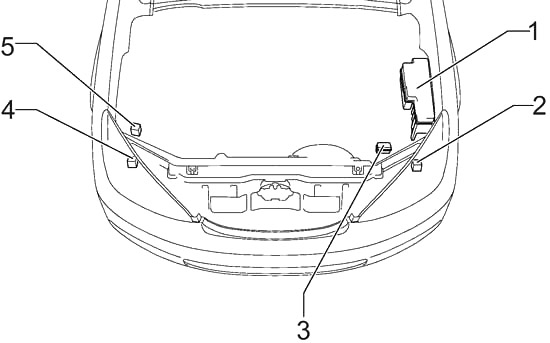

Motor

1. Zekeringkast
2. Linker koplamp controle
3. ABS relaiskast
4. Rechter koplamp ECU
5. ECU tractiecontrole met actuator

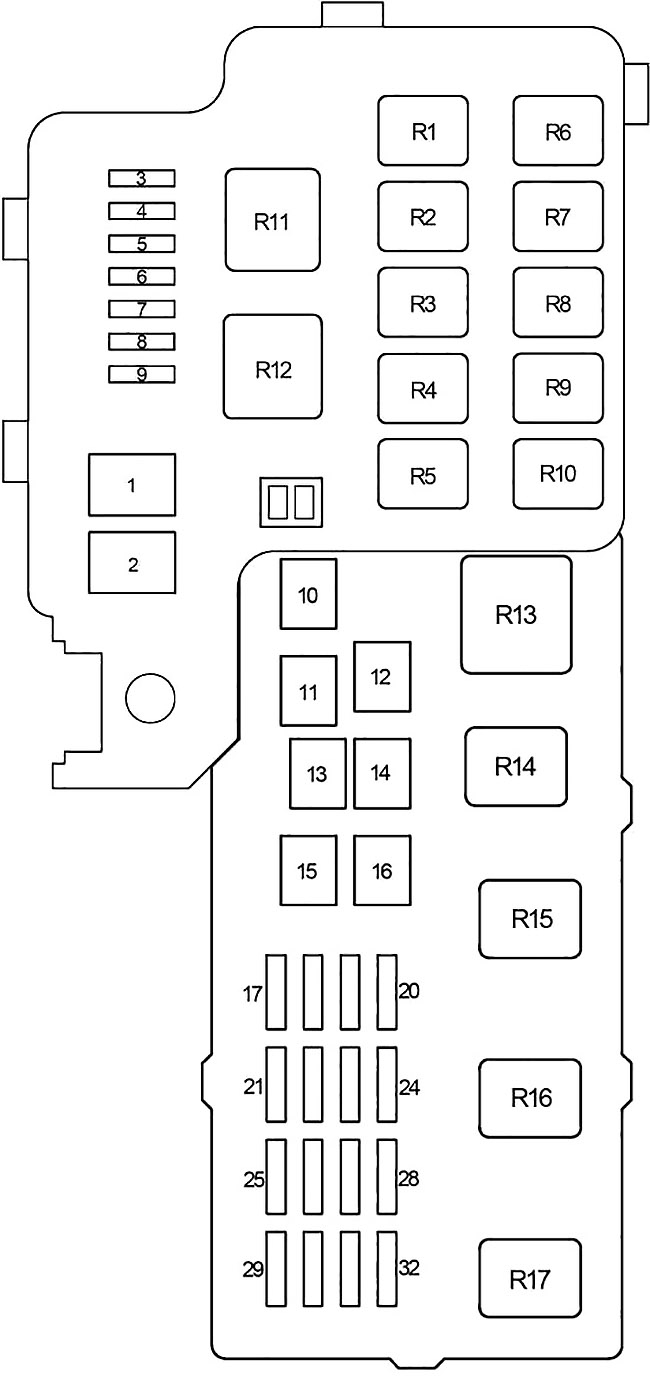

Schema zekeringkast motorruimte

Nummer	Ampère [A]	Beschrijving
1	120	Alle componenten in “DEF”, “PWR №1”, “PWR №2”, “PWR №3”, “PWR №4”, “STOP”, “PORTA №2”, “OBD”, “ Zitplaats PWR ”, “OPEN BRANDSTOF”, “NEBBIA”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “VOEDINGSPUNT”, “RAD №2”, “ECU-ACC”, “INDICATOR1”, Zekeringen “GAUGE2”, “ECU-IG”, “WISSER”, “SPRAY”, “HTR (10 A)”, “ zitplaats HTR” en “SUN-SHADE”
2	60	2002-2003: Alle elementen in de zekeringen “RDI FAN”, “ABS №2”, “ABS №3”, “CDS”, “HTR (50 A)” en “ADJ PDL” en antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistent systeem
	50	2003-2006: Alle elementen in de zekeringen “RDI FAN”, “ABS №2”, “ABS №3”, “CDS”, “HTR (50 A)” en “ADJ PDL” en antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistent systeem
3	15	Linker koplamp (dimlicht) en voor mistlampen
4	15	Rechter koplamp (dimlicht)
5	5	Dagrijverlichting systeem
6	10	Klimaatregeling systeem
7	–	Niet gebruikt
8	–	Niet gebruikt
9	–	Niet gebruikt
10	40	Alle elementen in de zekeringen “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR” en “DRL”
11	40	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistent systeem
12	30	Elektrische koeling ventilator
13	30	Elektrische koeling ventilator
14	50	Klimaatregeling systeem
15	30	Pedalen met krachtregeling
16	40	2002-2003: Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistent systeem
	30	2003-2006: Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistent systeem
17	30	Alle elementen in de zekeringen “IGN” en “IG2” en start systeem
18	10	Linker koplamp (grootlicht)
19	10	Rechter koplamp (grootlicht)
20	5	Start systeem
21	5	Geen circuit
22	5	Oplaadsysteem
23	15	Start systeem
24	10	Multipoint/sequentiële injectiesysteem, SRS airbagsysteem, veiligheidsgordel spanners, cruise control
25	25	Multiplex communicatiesysteem (elektrische vergrendeling, automatische deurvergrendeling, draadloos afstandsbedieningssysteem)
26	20	Multipoint/sequentiële injectiesysteem
27	10	Claxon
28	30	Alle elementen in de zekeringen “ECU-B”, “RAD №1” en “DOME”
29	25	Multipoint/sequentiële injectiesysteem
30	–	Niet gebruikt
31	10	Multipoint/sequentiële injectiesysteem
32	15	Noodlichten
Relais
R1	Niet gebruikt
R2	Niet gebruikt
R3	Dagrijverlichting systeem (№2)
R4	Dagrijverlichting systeem (№3)
R5	Elektrische koeling ventilator (№2)
R6	Dagrijverlichting systeem (№4)
R7	Niet gebruikt
R8	Elektrische koeling ventilator (№3)
R9	Magnetische koppeling (A/C)
R10	Motor controle (lucht-brandstof mengsel sensor)
R11	Klimaatregeling (verwarming)
R12	Starten
R13	Koplamp
R14	Elektrische koeling ventilator (№1)
R15	Circuit open relais (C/OPN)
R16	Claxon
R17	Motor controle module (EFI)

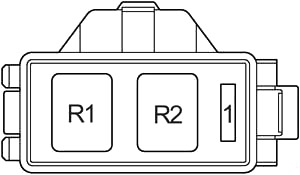

Schema relaiskast ABS

Nummer	Ampère [A]	Beschrijving
1	7,5	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem, tractiecontrole systeem, remassistent systeem
Relais
R1	ABS MTR
R2	ABS uitschakeling
