Schema van zekeringen en relais – Lexus ES 350 (XV40)

Betreft voertuigen geproduceerd in de jaren:

2006, 2007, 2008, 2009, 2010, 2011, 2012.

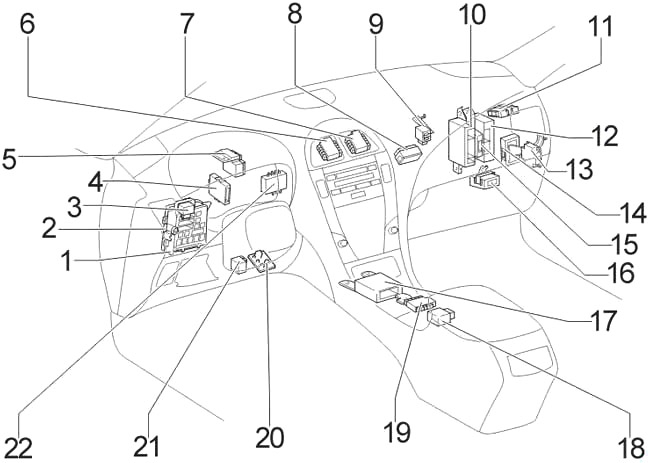

Interieur

1. Zekeringkast
2. Hoofd ECU
3. Activeer het indicatielampje
4. ECU van de draaiende reflector
5. J/B №3
6. Verbindingsconnector №1
7. Verbindingsconnector №2
8. J/B №4
9. Voorste ruitenwisser relais
10. Airconditioning versterker
11. ECU van de buitenspiegelcontrole
12. ECU certificering
13. Actieve motor ECU montage controller
14. Afstands ECU controle
15. ECU van de poort
16. TPMS ECU
17. Airbag sensor montage centrum
18. Versnellingsbak vergrendelings ECU controle
19. Verbindingsconnector №3
20. Stuurvergrendeling ECU
21. Inklapbare en telescopische ECU
22. Identificatiecode veld

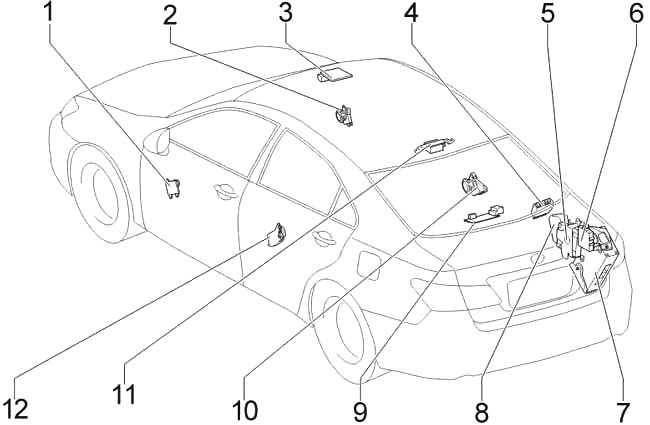

1. ECU van het voorste linker raam
2. ECU van het voorste rechter raam
3. ECU van het schuifdak
4. Verbindingsconnector №4
5. ECU van de veiligheidsgordelcontrole
6. ECU check-in waarschuwing
7. Stereo component versterker
8. Deur controle ontvanger
9. Achterste zonnescherm relais
10. ECU van het achterste rechter raam
11. TPMS antenne en ontvanger
12. ECU van het achterste linker raam

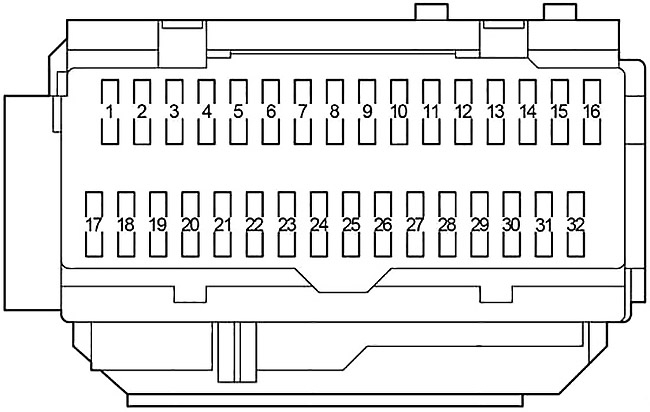

Schema van de zekeringkast op het dashboard

De zekeringkast bevindt zich onder het dashboard. Verwijder het deksel om toegang te krijgen tot de zekeringen.

Nummer	Amperages [A]	Beschrijving
1	25	Achterste rechter elektrische raam
2	25	Achterste linker elektrische raam
3	7,5	Brandstoftankopening
4	15	Mistlampen voor
5	7,5	Onboard diagnose systeem
6	7,5	ECU machtigingen
7	10	Remlichten
8	30	Inklapbare en telescopische controle
9	–	Niet gebruikt
10	–	Niet gebruikt
11	7,5	Klimaatsysteem
12	25	Elektrische ramen
13	25	Hoofd ECU
14	30	Schuifdak
15	15	Voor- en achterpositie verlichting, achterlichten, kentekenverlichting
16	7,5	Verlichting schakelaar
17	10	Schuifdak, stoelverwarmers, elektrische ramen, klok, automatische ruitenwisser, elektrische koeling ventilatoren, bestuurder positie geheugen systeem, stoel positie geheugen systeem
18	7,5	Antiblokkeersysteem, voertuig stabiliteitscontrole, tractiecontrole systeem, remassistentie systeem, cruise control systeem, remlichten, versnellingsbak vergrendelingscontrole systeem
19	10	Klimaatsysteem, achterruit ontdooiing
20	10	Voorste koplamp reiniger
21	20	Stoelenverwarmers, klimaatsysteem
22	10	Noodverlichting, achteruitrijlichten, achterste zonnescherm, laad systeem
23	25	Ruitenwissers
24	7,5	Koplampen nivellering systeem
25	–	Niet gebruikt
26	10	Multi-point/sequentiële injectie systeem, SRS airbag systeem, stuurvergrendelingsysteem
27	7,5	Meter
28	7,5	Klok, hoofd ECU
29	20	Aansteker
30	20	Voeding aansluiting
31	7,5	Audi systeem
32	15	Verwarming van de buitenspiegel

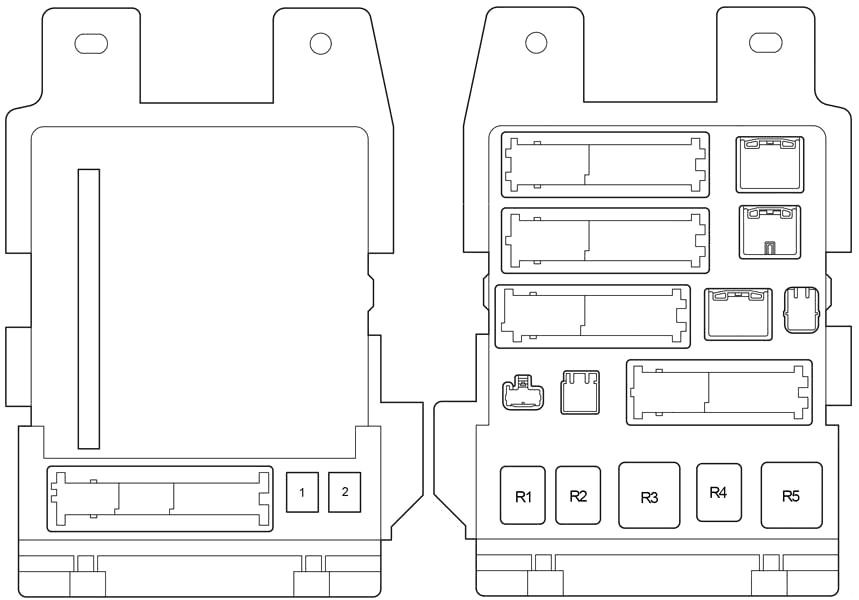

Nummer	Amperages [A]	Beschrijving
1	30	Elektrische stoelen
2	30	Elektrische ramen
Relais
R1	Mistlampen
R2	Achterlichten
R3	Accessoires
R4	Ontsteking
R5	Ontsteking

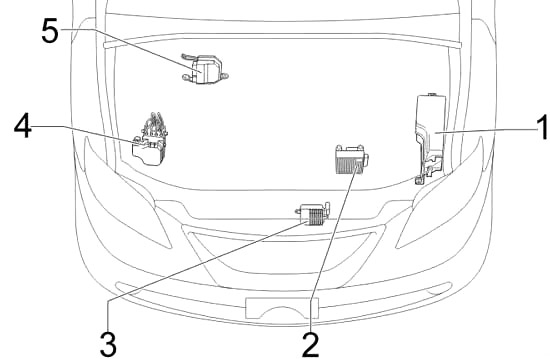

Motorcompartiment

1. Zekeringkast
2. Versnellingsbak ECU controle
3. Koelventilator ECU
4. Tractiecontrole ECU met actuator
5. Motor controle module

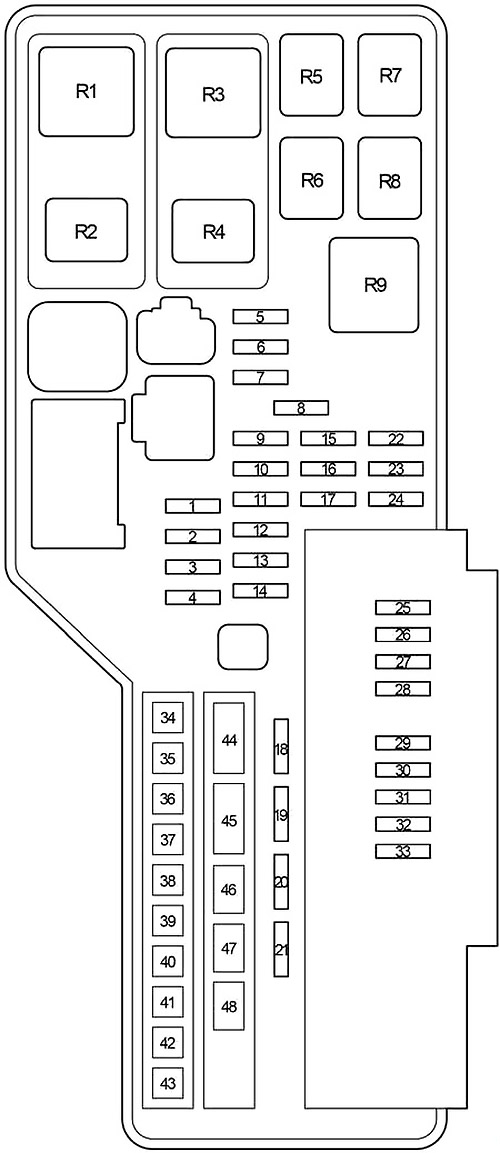

Schema van de zekeringkast in het motorcompartiment

Druk op de lipjes en verwijder het deksel.

Nummer	Amperages [A]	Beschrijving
1	10	Condensator van de alternator
2	10	Achterste mistlamp
3	–	Niet gebruikt
4	–	Niet gebruikt
5	7,5	Start systeem
6	7,5	Laadsysteem
7	10	Mayday systeem
8	–	–
9	15	Klimaatsysteem
10	10	Actieve elektrische bedieningshandgrepen
11	10	Elektronische gasklep controle systeem
12	15	Signaallichten inschakelen
13	20	Multi-point/sequentiële injectie systeem, INDICATOR №2, IGN zekeringen
14	20	Stuurvergrendelingsysteem
15	10	Interieurverlichting, meters, verlichting van het vacuum
16	10	ECU machtigingen
17	15	Audi systeem
18	25	Voeding deur vergrendelingsysteem
19	30	Audi systeem
20	30	Audi systeem
21	30	EFI №2, EFI №3 zekeringen, voedingssysteem, ECT systeem
22	–	Niet gebruikt
23	10	Multi-point/sequentiële injectie systeem
24	15	Multi-point/sequentiële injectie systeem
25	7,5	Toeter
26	20	Multi-point/sequentiële injectie systeem
27	10	Meters
28	10	Multi-point/sequentiële injectie systeem, ECT systeem
29	10	Toeter
30	15	Rechter koplamp (dimlichten)
31	15	Linker koplamp (dimlichten)
32	15	Rechter koplamp (grootlicht)
33	15	Linker koplamp (grootlicht)
34	50	Klimaatsysteem
35	50	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem
36	50	Elektrische koeling ventilatoren
37	30	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem
38	50	Achterruit ontdooiing
39	30	Elektrisch stoel
40	30	Geen circuit
41	–	Niet gebruikt
42	–	Niet gebruikt
43	30	Pre-collision veiligheidsgordel
44	120	PSB, H-LP CLN, PP/ Stoel, RR DEF, ABS №2, FAN MAIN, ABS №1, HTR, RR FOG, RR DOOR RH, RR DOOR LH, FUEL OPN, FR FOG, OBD, STOP, TI en TE, A/C, PWR, DEUR №2, S/ROOF, INDICATOR №2, VOEDING, P/ Stoel zekeringen
45	–	Niet gebruikt
46	–	Niet gebruikt
47	–	Niet gebruikt
48	30	Start systeem
Relais
R1	VSC №2
R2	VSC №1
R3	Elektrische koelventilator
R4	Remlichten of achterste mistlamp
R5	Starten (ST)
