Schema van zekeringen en relais – Lexus RX 350 (XU30)

Betreft nieuwe voertuigen in de jaren:

2007, 2008, 2009.

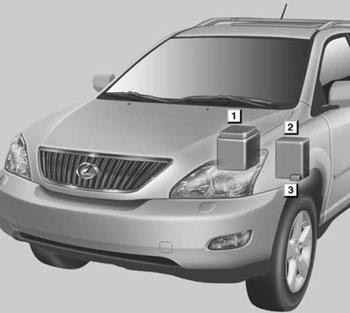

Locatie

1. Motorruimte
2. Instrumentenpaneel aan de bestuurderszijde
3. Instrumentenpaneel aan de bestuurderszijde

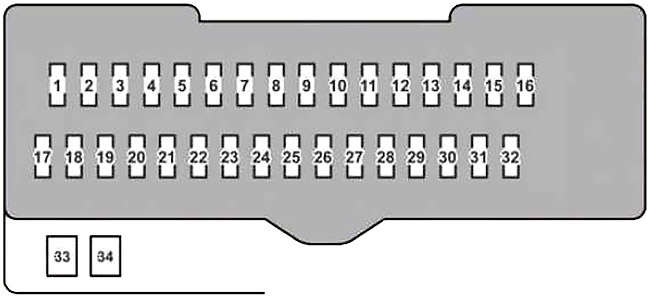

Schema van de zekeringkast in het interieur

De zekeringkast bevindt zich onder het dashboard aan de linkerkant.

Nummer	Amperages [A]	Beschrijving
1	20	Elektrisch achterraam rechts
2	20	Elektrisch achterraam links
3	7,5	Brandstoftankklep openen
4	15	Mistlampen voor
5	7,5	Onboard diagnostisch systeem
6	25	Ruitensproeier, MIR HTR
7	10	Achterlichten, remlicht, waarschuwingslampje achterlicht, antiblokkeersysteem, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, remassistentiesysteem, elektronisch gemoduleerde luchtvering, versnellingsbak vergrendelingscontrolesysteem, multi-point/sequentiële brandstofinjectiesysteem
8	30	Verstelbare en telescopische bediening
9	7,5	Beveiligingssysteem
10	7,5	Start systeem
11	7,5	Niet gebruikt circuit
12	7,5	Elektronisch gemoduleerde luchtvering
13	25	Multiplex communicatiesysteem
14	30	Zonneklep
15	10	Mistlampen voor, dashboardverlichting, paneelverlichting, zijmarkeringslichten voor, achterlichten, kentekenverlichting, trekhaak
16	7,5	Verlichting van het dashboardkastje, dashboardverlichting, paneelverlichting, consoleverlichting, audiosysteem, stroomaansluiting, garage deur open schakelaar, elektronisch gecontroleerde automatische transmissie, koplampreiniger, verwarmde stoelen, audio schakelaars op het stuur, voeding achterdeuren
17	7,5	Elektrisch verstelbare achteruitkijkspiegel, zonneklep, multiplex communicatiesysteem, navigatiesysteem display, versnellingsbak vergrendelingscontrolesysteem, multiplex communicatiesysteem (elektronisch deurslot, draadloze afstandsbediening), geheugenfunctie voor rijpositie, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, ruitenwissers, elektronisch gecontroleerde automatische transmissie, verwarmde stoelen, elektrische stoelen, verstelbaar en telescopisch stuur, elektrische achterdeuren, elektronisch gemoduleerde luchtvering
18	10	Automatisch niveaucontrolesysteem voor koplampen, voertuig stabiliteitscontrolesysteem, dynamische laser cruise control, koplampreiniger, adaptieve voorverlichting
19	7,5	Elektrische koelventilatoren, airconditioningsysteem, achterruitontdooier, motorschakelaar, voorruit ruitenwisserontdooier
20	20	Ruitensproeier
21	20	Verwarmde stoelen
22	7,5	Dashboardverlichting, paneelverlichting, noodverlichting, veiligheidsgordel, stroomaansluiting, waarschuwingslampje achterlicht, multi-point/sequentiële brandstofinjectiesysteem, noodverlichting
23	30	Ruitenwissers
24	15	Achterruitenwisser
25	7,5	Multi-point/sequentiële brandstofinjectiesysteem
26	10	SRS airbagsysteem, multi-point/sequentiële brandstofinjectiesysteem, classificatiesysteem voor voorpassagiers, remlichten
27	7,5	Meter en meters
28	7,5	Navigatiesysteem display, elektrisch verstelbare achteruitkijkspiegel, versnellingsbak vergrendelingscontrolesysteem, multiplex communicatiesysteem
29	15	Aansteker, stroomaansluiting
30	15	Stroomaansluiting
31	7,5	Dashboardverlichting, paneelverlichting, navigatiesysteem, audiosysteem
32	10	Ontdooier voor de buitenspiegel
33	30	Elektrische stoelen
34	30	Elektrisch raam, multiplex communicatiesysteem (elektronisch deurslot, draadloze afstandsbediening), buitenspiegel

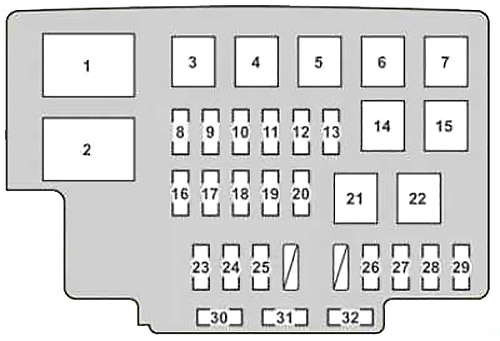

Schema van de zekeringkast in de motorruimte

Nummer	Amperages [A]	Beschrijving
1	60	Met elektronisch gemoduleerde luchtvering: elektronisch gemoduleerde luchtvering
	100	Zonder elektronisch gemoduleerde luchtvering: HEATER, TAIL, PANEL, FR FOG, CIG, RADIO № 2, ECU-ACC, PWR OUTLET № 1, GAUGE № 1, ECU-IG №1, FRWIP, RRWIP, WASHER, seat HTR, ECU -IG № 2, P/ seat, PWR, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR №2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF , RR MGŁA
2	140	INP-J/B, AIRSUS (60 A), ABS № 1, ABS № 2, RDI FAN, RR DEF, HEATER, PBD, H-LP CLN/MSB, H-LP CLN, POWER OUTLET № 2, HOLOWANIE, OGON , PANEL, FR FOG, CIG, RADIO № 2, ECU-ACC, PWR OUTLET № 1, GAUGE № 1, ECU-IG № 1, FRWIP, RR WIP, PODKŁADKA, NAGRZEWNICA, siedzenie HTR, ECU-IG № 2, P / seat, PWR, CRT, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR № 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR FOG
3	30	Voeding achterdeuren
4	30	Koplampreiniger
	30	Koplampreiniger
5	Antiblokkeersysteem, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, remassistentiesysteem
6	40	Achterruitontdooier
7	50	Airconditioningsysteem, achterruitontdooier
8	7,5	Dagrijverlichting systeem
9	15	Linker koplamp (dimlicht)
10	15	Linker koplamp (grootlicht)
11	15	Rechter koplamp (grootlicht)
12	30	Verlichting van de aanhangwagen
13	7,5	Audiosysteem
14	50	Antiblokkeersysteem, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, remassistentiesysteem
15	50	Elektrische koelventilatoren
16	15	Signaallichten inschakelen
17	25	Multi-point/sequentiële brandstofinjectiesysteem
18	7,5	Laadsysteem
19	10	Multi-point/sequentiële brandstofinjectiesysteem
20	10	Toeter
21	40	Dagrijverlichting, linker koplamp, rechter koplamp, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL
22	30	Start systeem, INDICATOR № 2, IGN, IG2
23	15	Audiosysteem, navigatiesysteem
24	7,5	Elektrisch raam, multiplex communicatiesysteem, indicatoren en meters, dashboardverlichting, paneelverlichting, airconditioningsysteem, garage deur open mechanisme, verlicht toegangssysteem, draadloze afstandsbediening, elektrische achterdeuren, geheugenfunctie voor rijpositie, navigatiesysteem display, zonneklep, verstelbare en telescopische bediening, elektrische stoelen, buitenspiegel, voorruit ruitenwisser
25	7,5	Indicatoren en meters, persoonlijke verlichting, leeslampjes, verlichting van de deurpanelen, verlichting van de binnenhandgrepen, verlichting van de motorschakelaar, verlichting van de beenruimte, verlichting van krassen, verlichting van de kofferbak, interieurverlichting
26	30	Audiosysteem
27	25	Multiplex communicatiesysteem
28	10	Multi-point/sequentiële brandstofinjectiesysteem
29	25	Multi-point/sequentiële brandstofinjectiesysteem, EFI № 2
30	15	Rechter koplamp (dimlicht)
31	20	Stroomaansluiting
32	10	Multi-point/sequentiële brandstofinjectiesysteem
