Mercedes-Benz A-Klasse w176 (2012-2018) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz A-Klasse w176 (2012-2018) – schema van de zekeringen

Productiejaar: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes A-Klasse w176 (2012-2018) is de zekering 72 in het zekeringpaneel in de voetruimte van de passagier.

Zekeringpaneel in de motorruimte

Mercedes-Benz A-Klasse w176 – schema van het zekeringpaneel – motorruimte
Nr Beschrijving Amperages [A]
201 Waarschuwingssirene 5
202 Statische verwarmingscontrole-eenheid 20
203 LED-koplamp: rechter voorlicht 15
204 Elektronische stabiliteitscontrole-eenheid 25
205 Linkse claxon; Rechters claxon. 15
206 Geldig voor motor 651:

CDI controle-eenheid

Geldig voor motor 607:

Aandrijving controle-eenheid

 5
207 Betreft de dieselmotor:

Relais circuit 87M

 5
208 Geldig voor motor 133, 607:

Relais circuit 87

 7.5
209 LED-koplamp: linker voorlicht 15
210 Relais van de verwarmde voorruit;

vanaf 01.09.2015:

Relais van de startmotor.

 5
211 Niet gebruikt –
212 Geldig voor motor 133, 270:

Aansluitbuis, circuit 87M3;

Betreft Sde motor 651:

Verwarmingselement van de ontluchtingsbuis;

Verwarmingselement van de koelvloeistofthermostaat;

Bypassklep van de uitlaatgasrecirculatie radiator;

Betreft de motor 607 (EU5-regelgeving):

Zuurstofsensor voor de katalysator;

Druk van de turbolader positie actuator;

Betreft de motor 607 (EU6-regelgeving):

Zuurstofsensor voor de katalysator;

Geldig voor motor 607:

CDI controle-eenheid.

 15
213 Geldig voor motoren 133, 270, 651:

Aansluitbuis, circuit 87 M2e;

Betreft de motor 607 (EU5-regelgeving):

Nokkenas;

Hall-sensor;

CDI controle-eenheid;

Regelklep hoeveelheid;

Betreft de motor 607 (EU6-regelgeving):

Zuurstofsensor na de katalysator;

CDI controle-eenheid.

 15
214 Geldig voor motoren 133, 270, 651:

Aansluitbuis, circuit 87 M4e

 10
215 Geldig voor de benzinemotor:

Ontstekingsspoel cilinder 1;

Ontstekingsspoel cilinder 2;

Ontstekingsspoel cilinder 3;

Ontstekingsspoel cilinder 4;

Betreft de motor 651:

Regelklep van de hoeveelheid

Betreft de motor 607:

CDI controle-eenheid;

Drukregelaar turbo;

Regelklep van de hoeveelheid.

 20
216 Geldig voor de benzinemotor:

ME-SFI controle-eenheid;

Geldig voor motor 607:

Aandrijving controle-eenheid.

 5
217 Geldig met transmissie 724:

Volledig geïntegreerde controle-eenheid van de transmissie met dubbele koppeling.

 25
218 Elektronische stabiliteitscontrole-eenheid 5
219 Niet gebruikt –
220 Circulatiepomp van de transmissievloeistof 10
221 Niet gebruikt –
222 Niet gebruikt –
223 Niet gebruikt –
224 Elektronische DISTRONIC-controller;

COLLISION PREVENTION ASSIST controle-eenheid.

 7.5
225 Niet gebruikt –
226 Niet gebruikt –
227 Niet gebruikt –
228 Niet gebruikt –
229 Linker koplampgroep 5
230 Elektronische stabiliteitscontrole-eenheid 5
231 Rechter koplampgroep 5
232 Controle-eenheid van de koplampen 15
233 Niet gebruikt –
234 Geldig voor motor 607:

Aandrijving controle-eenheid

 5
235 Geldig voor motor 607:

Ventilatormotor;

Actuator van de radiatorlamellen.

 7.5
Geldig voor motor 133:

Circulatiepomp van de luchtgekoelde radiator.

 7.5
236 SAM controle-eenheid 40
237 Elektronische stabiliteitscontrole-eenheid 40
238 Verwarmde voorruit 50
239 Relais van de ruitenwisser snelheid 1/2 30
240A Relais 50 van de startmotor 25
240B Circuit 15 van het relais (niet vergrendeld) 25
241 Niet gebruikt 7.5
Relais
J Relais van de claxon
K Relais van de ruitenwisser snelheid 1/2
L Relais van de aan/uit-schakelaar van de voorruitwisser
M Relais 50 van de startmotor
N Relais circuit 87 M.
O ECO start/stop:

Relais van de circulatiepomp van de transmissievloeistof
P Reserve relais (F58kP)
Q Circuit 15 van het relais (niet vergrendeld)
R Relais 15 van het circuit
S Circuit 87 van het relais
T Relais van de verwarmde voorruit

Zekeringpaneel in de voetruimte van de passagier

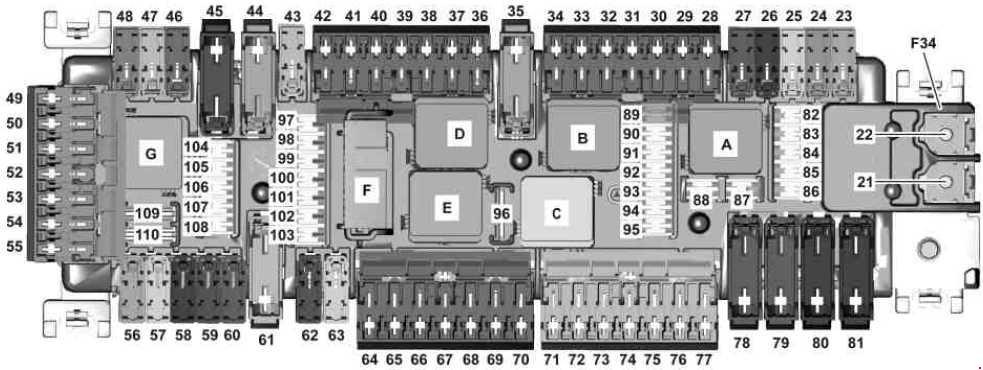

Mercedes-Benz A-Klasse w176 – schema van de zekeringen – voet van de voorpassagier
Nr Beschrijving Amperages [A]
21 Betreft de dieselmotor:

PTC verwarming versterker

 150
22 Extra batterij relais voor ECO start/stop functie 200
23 Controle-eenheid van de linker voordeur 30
24 Controle-eenheid van de rechter voordeur 30
25 SAM controle-eenheid 30
26 Extra aansluitbuis van de ECO start/stop batterij 10
27 Zekering- en relaismodule van de motorruimte 30
28 Controle-eenheid van de geluidsgenerator binnen het voertuig 5
29 tot 02.11.2014:

Trekhaak aansluiting;

vanaf 03.11.2014:

Controle-eenheid van de trekhaak herkenning.

 15
30 Controle-eenheid van de trekhaak herkenning 5
31 4MATIC:

Controle-eenheid van de vierwielaandrijving

 5
32 Controle-eenheid van de richtingaanwijzer module 5
33 Audio/COMAND bedieningspaneel 5
34 ACC controle-eenheid en operationeel 7,5
35 Verwarming van de achterruit 40
36 Controle-eenheid van de bestuurdersstoel;

Controle-eenheid van de lendensteunverstelling van de bestuurdersstoel.

 7,5
37 Audio/COMAND display 7,5
38 Controle-eenheid van het extra onderhoudssysteem 7,5
39 Controle-eenheid van het zwevende bedieningspaneel 10
40 Geldig voor motor 651 (EU6-regelgeving):

Aandrijving controle-eenheid

 15
41 Controle-module van het panoramische schuifdak 30
42 Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD met CD-wisselaar);

COMAND controle-eenheid.

 5
Radio (Radio 20, Audio 20 USB) 25
43 Controle-eenheid van het parkeersysteem 5
44 Spanningstransformator voor de linker voorzijde 40
45 Spanningstransformator voor de rechter voorzijde 40
46 Controle-eenheid van de voorpassagiersstoel;

Controle-eenheid van de lendensteunverstelling van de passagiersstoel.

 7,5
47 Navigatiemodule;

Controle-eenheid van de iPhone® ondersteuning.

 7,5
Controle-eenheid van het adaptieve dempingssysteem 25
48 Niet gebruikt –
49 Controle-eenheid voor de Drive Kit voor iPhone® 7,5
Ventilatormotor COMAND 5
50 Controle-eenheid van de camerabedekking 5
51 Niet gebruikt –
52 Niet gebruikt –
53 Niet gebruikt –
54 Niet gebruikt –
55 Telematica communicatiemodule
KEYLESS-GO controle-eenheid		 5
56 Controle-eenheid van de richtingaanwijzer module 10
57 Rijstrookassistent:

Multifunctionele controle-eenheid van het voertuig voor speciaal gebruik.

 30
Speciaal voertuig:

multifunctionele controle-eenheid van het voertuig voor speciaal gebruik

 7.5
58 Zekeringpaneel van het noodvoertuig 30
59 Controle-eenheid van de voorpassagiersstoel 30
60 Controle-eenheid van de bestuurdersstoel 30
61 Controle-eenheid van de versterker van het audiosysteem 40
62 Betreft de transmissie 711:

Elektrische vergrendeling van het stuur

 20
63 Controle-eenheid van het brandstofsysteem 25
64 Elektronische controle-eenheid voor betaling;

Specifieke controle-eenheid voor communicatie op korte afstand.

 1
65 Lamp in het dashboardkastje 5
66 Zekeringpaneel van het noodvoertuig 15
67 Niet gebruikt –
68 Niet gebruikt –
69 Niet gebruikt –
70 Aansluiting van de achterste centrale console 25
71 Aansluiting van de kofferbak 25
72 Voorste sigarettenaansteker met verlichting van de asbak;

Interne voedingsaansluiting van het voertuig.

 25
73 Controle-eenheid van de elektrische handrem 30
74 Controle-eenheid van de elektrische handrem 30
75 Controle-eenheid van de trekhaak herkenning 20
76 Controle-eenheid van de trekhaak herkenning 25
77 Controle-eenheid van de trekhaak herkenning 25
78 Zekeringpaneel van het noodvoertuig 40
79 SAM controle-eenheid 40
80 SAM controle-eenheid 40
81 Ventilatorregelaar 40
82 Controle-eenheid van het zwevende bedieningspaneel 10
83 Elektronische controle-eenheid van het ontstekingssysteem 7,5
84 Controle-eenheid van het bovenste bedieningspaneel 5
85 ATA [EDW]/trekhaakbeveiliging/interne veiligheid controle-eenheid 5
86 FM, AM en CL antenne versterker [ZV];

vanaf 01.06.2016:

Versterker/compensator van de mobiele telefonie antenne.

 5
87 Diagnoseconnector 10
88 Set van indicatoren 10
89 Schakelaar voor de buitenverlichting 5
90 Intelligente radar sensor van de linker achterbumper;

Intelligente radar sensor voor de rechter achterbumper.

 5
91 Schakelaar voor het monitoren van de pedaalactie;

Schakelaar voor de verlichting van de voet.

 5
92 Controle-eenheid van het brandstofsysteem 5
93 Controle-eenheid van de elektrische handrem 5
94 Controle-eenheid van het extra onderhoudssysteem 7,5
95 Herkenning van de bezetting van de voorpassagiersstoel en
controle-eenheid van het gewicht detectiesysteem ACSR (WSS)		 7,5
96 Motor van de ruitenwisser van de achterklep 15
97 Elektrische connector van de mobiele telefoon 5
98 SAM controle-eenheid 5
99 Controle-eenheid van de bandenspanning monitoring 5
100 Geldig voor motor 133:

DIRECT SELECT INTERFACE

 5
101 4MATIC:

Controle-eenheid van de vierwielaandrijving

 10
102 Ontvanger van de afstandsbediening van de stationaire verwarming;

Geldig voor AMG voertuigen vanaf 01.09.2015:

Controle-eenheid van de transmissiemodus;

vanaf 01.06.2016:

Antenne schakelaar voor de telefoonverwarming en stationaire verwarming.

 5
103 Controle-eenheid van het noodoproepsysteem;

Telematica communicatiemodule;

HERMES controle-eenheid.

 5
104 Controle-eenheid van de multimedia interface

Multimedia verbindingsmodule

 5
105 Controle-eenheid van Digital Audio Broadcasting;

Controle-eenheid van de digitale satellietradio (SDAR).

 5
Tuner module 7,5
106 Multifunctionele camera 5
107 Digitale TV-tuner 5
108 tot 31.05.2016:

Achteruitrijcamera

 5
vanaf 01.06.2016:

Achteruitrijcamera

 7,5
109 Elektrische connector van de oplaadpoort 20
110 COMAND radio controller;

Motor geluid controller.

 30
Relais
A Relais 15 van het circuit
B Relais van de achterruitenwisser
C Circuit van relais 15R2
D Relais van de verwarmde voorruit
E Circuit 15R1 van het relais
F Circuit van relais 30g
G Niet gebruikt

Voorkant elektrisch zekeringpaneel

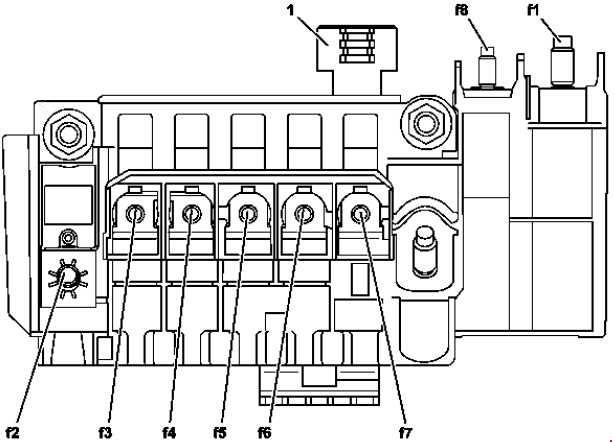

Mercedes-Benz A-Klasse W176 – schema van het zekeringpaneel – voorkant elektrisch
Mercedes-Benz A-Klasse W176 – schema van het zekeringpaneel – voorkant elektrisch
Nr Beschrijving Amperages [A]
1 Alternator 300
2 Zekeringpaneel binnen het voertuig 200
Betreft de dieselmotor:

Intern zekeringpaneel van het voertuig

 250
3 Elektrische controle-eenheid van de stuurbekrachtiging 100
4 SAM controle-eenheid 40
5 Ventilatormotor 80
6 Geldig voor motor 607:

Controle-eenheid van de brandstofverwarming

 70
7 Geldig voor motor 607 (EU5-regelgeving):

Controle-eenheid van de regeneratieve verwarming DPF

 125
8 Geldig voor motoren 607, 651:

Verwarmingsuitgang

 100
Relais
F32k1 Ontkoppel relais
