Mercedes Classe M w163 (1997-2005) – schema van de zekeringkast

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes Classe M w163 (1997-2005) is de zekering 10 in de zekeringkast in de motorruimte.

Zekeringkast en relais aan de linkerkant van de motorruimte (tot 31/08/01)

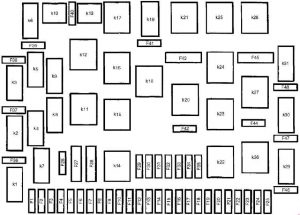

Mercedes-Benz Classe M w163 – schema van de zekeringkast – motorruimte

Nr	Beschrijving	Amperages [A]
1	Interne aansluiting (X58 / 1)	15
2	Indicatorengroep (A1): Linker voor richtingaanwijzers (A1e1); Linker voor richtingaanwijzers (E1): Linker richtingaanwijzer (E1e5) Linker achterlicht (E3): Linker richtingaanwijzer (E3e1) Linker hulprichtingaanwijzer (E22/1) Interne verbindingsbuis, circuit L (Z53/4) Aansluiting van de aanhangwagen (X52)	7,5
3	Rechter voorlichtgroep (E2): Rechter grootlicht (E2e1)	15
4	Voeding van het schuifdak (SHD), circuit 30: Motor van het schuifdak (SHD) (M12)	30

5	Linker voorlichtgroep (E1): Linker grootlicht (E1e1) Indicatorengroep (A1): Controlelamp grootlicht (A1e3)	7,5
6	Motor van de achterruitenwisser (M6 / 4)	7,5
7	Combinatieschakelaar (S4): Noodknop (S6/1s1) Wisser systeem schakelaar (S4s4) Wisser schakelaar (S4s5) Wissermotor (M6/1) Relais K17: Intermitterend relais voor de voorruitenwisser.	15
8	Controle-eenheid van de zekeringkast (N78)	25
9	Instrumentenreinigingsgroep (A1) Kentekenverlichting: Linker kentekenverlichting (E19/3V) Rechter kentekenverlichting (E19/4) Kentekenverlichting, linker reservewielsteun (E19/5) Kentekenverlichting, rechter reservewielsteun (E19/6) Dashboard verbindingsbuis, circuit 58d (Z50/1): Linker raamschakelaar (S21/13y) Rechter raamschakelaar (S21/14) (elektroluminescente diodes) Linker voor SIH schakelaar (S51/1) Rechter voor SIH schakelaar (S51/2) (elektroluminescente diodes) Verwarming/AC schakelaar (S98) (elektroluminescente diodes) 2-positie schakelaar combinatie (S97/6) (elektroluminescente diodes) ESP OFF schakelaar (S76/6) (elektroluminescente diodes) Buitenspiegel schakelaar, inklapbaar en uitklapbaar (S50/1) (elektroluminescente diode) Hoogteverstelling van de koplampen (SI/1) (elektroluminescente diode) Achterruitenwisser/sproeier schakelaar (S78) (elektroluminescente diode) Schuifdak schakelaar (S13/2) (elektroluminescente diode) Achteruitrijlamp schakelaar (S16/2) Verlichting (R3e1) Console schakelaar groep (S21).	7,5
10	Radio (A2) Verbindingsbuis van het schuifdak, circuit 15R (Z54/1): Linker zonneklep met verlichte spiegel (Е14/1) Rechter zonneklep met verlichte spiegel (E14/2) Controle-eenheid van het boordcomputer (N41) Automatische regeling van de binnenste achteruitkijkspiegel (H7) Voorste sigarettenaansteker (gecombineerd met asbakverlichting) R3: Verwarmingselement (R3r1) Lamp in het dashboardkastje (E13/1) Indicatorengroep (A1): Airbag indicator en waarschuwingslamp (A1e15).	10
11	Massastroom sensor met warme film (B2 / 5) Position sensor van de nokkenas (L5 / 1) Brandstofinjectie kleppen (Y62) In het geval van M111: • HFM controle module (N3 / 4)	10
12	Interne verbindingsbuis, circuit 58L (Z53 / 6): • Aansluiting van de aanhangwagen (X52) • Linker achterlicht (E3): • Linker achterlicht en parkeerlicht (E3e2) Groep linker voorlichtgroep (E1): • Parkeerlicht en standlicht links (E1e3) • Linker contourverlichting (E1e6)	7,5
13	Verbindingsbuis van het schuifdak, circuit 30 (Z54 / 2): • Dome licht vooraan (met vertraging en leeslamp vooraan) (E15 / 2) • Achter interieurverlichting (E15 / 3) • Linker achter dome licht (E15 / 8) • Rechter achter dome licht (E15 / 9) • Linker voor courtesy verlichting (E17 / 16) • Rechter voor courtesy verlichting (E17 / 15) • Controle-eenheid van het boordcomputer (TRIP) (N41) Groep sproeiers (A1): Stuurhoek sensor (N49) Datalink connector (X11 / 4)	10
14	Motorcontroller (diesel) Injectie controle apparaat Uitlaatgas recirculatie klep	25
15	Interne verbindingsbuis, circuit 54 (Z52 / 6): Linker stoplicht (E3): • Linker stoplicht (E3e4) Rechter achterlicht (E4): • Rechter stoplicht (E4e4) • Hoge middenstoplicht (E21) • Hoge middenstoplicht, reservewielsteun (E35) • Stoplicht schakelaar	10
16	Diagnose connector (X11 / 4) Achteruitrijlamp schakelaar (S16 / 2) Dashboard verbindingsbuis, circuit 15 (Z50 / 2): • Klimaatcontrole eenheid (N19) • Verwarming / AC schakelaar (S98) • Ventilator schakelaar (S98s1) • Thermostaat (S98p1) • Verlichting (S98el) • Verlichting (S98e2) • Luchtcirculatie schakelaar (S98s2) • Airconditioning schakelaar (S98s3) • Motor actuator voor luchtcirculatie klep (M39) Groep indicatoren (A1)	15
17	Verbindingskast van de laadruimte (X58 / 4)	20
18	Aansluiting van de aanhangwagen (X52)	25
19	M111: HFM controle module (N3 / 4) Verstelbare elektromagneet van de nokkenas (Y49) Afsluitklep van het filter met actieve kool (Y58) M112 / 113: Terminal connector 87 M2e (Z7 / 36) • EGR schakelklep (Y27) • Vacuum klep van de luchtpomp (Y32) • O2-zuursensor links, vóór de katalysator. (G3 / 3) • O2-zuursensor rechts, vóór de katalysator. (G3 / 4) Regelklep (Y58 / 1) O2-zuursensor links, na de katalysator. (G3 / 5) O2-zuursensor rechts, na de katalysator. (G3 / 6)	15

20	Niet toegewezen	–
21	Radio (A2) Mobiele telefoon Spraakbesturingssysteem (VCS)	15
22	Interne verbindingsbuis, circuit 15 (Z51 / 5) • ETC controle module [EGS] (N15 / 3) • Stralingsherkenningsschakelaar (S16 / 10) • Vergrendelingsmagnetische klep, reserve / parkeerstand (Y66 / 1) • Controle van de zekeringkast (N78) • Controle-eenheid van de tractiesystemen (N47) Met ESP: • Stuurhoek sensor (N49) Groep indicatoren (A1) Cruise control knop (S40) Met M111: HFM-SFI controle module (N3 / 4) Met M112 / 113: Motor elektronica controller (N3 / 10) Inlaatsysteem ventilator controller (N65 / 2) in modellen 163.174 / 175 Regen sensor (B38)	15
23	Controle-eenheid voor het afstellen van de koplampen (N71)	15
24	Interne verbindingsbuis, circuit 58R (Z52 / 4) • Aansluiting van de aanhangwagen (X52) Rechter voorlichtgroep (E2) • Rechter parkeerlicht en standlicht (E2e3) Rechter achterlicht (E4) • Rechter achterlicht en standlicht (E4e2) Rechter markering licht (E2e6)	7,5
25	Rechter voorlicht (E2) • Rechter richtingaanwijzer (E2e5) Rechter achterlicht (E4) • Rechter richtingaanwijzer (E4e1) Rechter hulprichtingaanwijzer (E22 / 2) Controleur van het tractiesysteem (N47) Interne verbindingsbuis, circuit R (Z53 / 5): • Aansluiting van de aanhangwagen (X52) Instrumentenreinigingsgroep (A1) • Rechter richtingaanwijzer Controlelamp (A1e2)	7,5
26	Verbindingspunt 15, zekering (Z3 / 29): • Ontstekingsspoelen M111 (T1) • Ontstekingsspoelen M112 (T1) • Ontstekingsspoelen M113 (T1)	15
27	Controle-eenheid van de tractiesystemen (N47)	40
28	Niet toegewezen	–
29	Niet toegewezen
30	Niet toegewezen
31	Console schakelaar groep (S21) Dashboard verbindingsbuis, schuifraam (Z50 / 13) • Linker raamschakelaar (S21 / 13) • Rechter raamschakelaar (S21 / 14) Schuifdak schakelaar (S13 / 2) Spiegellampen	15
32	Niet toegewezen	–
33	Niet toegewezen	–
34	Niet toegewezen	–
35	Niet toegewezen	–

36	Spiegelverwarming	10
37	Tweetonige signaal systeem (H1)	20
38	Brandstofpomp met brandstofniveausensor (M3 / 3) alleen in model 163.128	15
39	Niet toegewezen	–
40	Audiosysteem	25
41	Niet toegewezen	–
42	Centrale vergrendeling: • Motor van de centrale vergrendeling van de linker voorportier (M14 / 6) • Motor van de centrale vergrendeling van de rechter voorportier (M14 / 5) Verbindingsbuis van de centrale vergrendeling, motor 1 (Z53 / 1): • Motor van de centrale vergrendeling van de achterportier (M14 / 7) • CL [ZV] motor van de linker achterportier (M14 / 8) • CL [ZV] motor van de rechter achterportier (M14 / 9) • CL [ZV] motor van de tankdop (M14 / 10)	20
43	Motor van de achterste ventilator (М2)	20
44	Pomp voor de achterruitenwisser (M5 / 3)	15
44	Type 163.154 / 157 Motor ventilator relais, graad 1 (F1k26) Motor ventilator relais, graad 1 (F1k26) Verbindingsbuis van de linker motorruimte, ventilator (Z56 / 2) • Linker hulpluchtventilator (M4m1) • Rechter hulpluchtventilator (M4m2)	40
45	Elektrische luchtpomp (M33)	40
46	Dashboard verbindingsbuis, achterlicht mistlamp (Z50 / 10) • Linker mistachterlicht (E3e5), rechter mistachterlicht (E4e5) Aansluiting van de aanhangwagen (X52)	7,5
47	Hulplamp verbindingsbuis, rechterzijde van de motorruimte (Z56 / 4) Linker voorlicht (E1) • Linker mistlamp (E1e4) • Linker hulplamp (E1e7), rechter hulplamp (E2e7) Rechter voorlicht (E2) • Rechter mistlamp (E2e4)	15
Relais

K1	Verwarmd relais voor de achterruit
K2	Ventilator relais module (K39)
K3	Elektrisch relais voor de brandstofpomp (behalve motor 612.963)
K4	Relais voor linker richtingaanwijzers
K5	Relais circuit 58, kentekenverlichting / indicatorengroep
K6	Elektronisch stabiliteitsprogramma (ESP) / relais voor het uitschakelen van de stoplichten
K7	Relais voor rechter richtingaanwijzers
K8	Relais voor de startmotor (elektromagnetische schakelaar, terminal 50)
K9	Circuit relais 58R (rechter positie lamp)
K10	Reserve
K11	Circuit relais 15 vertraagd (alleen motor 612.963)
K12	Circuit relais 15
K13	Circuit relais 58L (linker positie lamp)
K14	Comfort relais
K15	Relais voor centrale vergrendeling, ontgrendeling van de achterklep
K16	Relais voor rechter voorraam
K17	Relais voor de voorruitenwisser, intermitterend

K18	Relais voor linker voorraam
K19	Relais voor de circulatiepomp van de verwarming en zekering van de ventilator van de kast en relaiskast
K20	Relais voor centrale vergrendeling: vergrendeling van alle deuren
K21	Relais voor de verwarming ventilator
K22	Relais voor dimlichten en contact
K23	Relais voor centrale vergrendeling: ontgrendeling van de voorpassagiersdeur, achterdeuren en tankdop
K24	Relais voor centrale vergrendeling: ontgrendeling van de bestuurdersdeur
K25	Reserve
K26	Relais voor de motor ventilator, graad 1, met airconditioning
K27	Reserve
K28	Relais voor de secundaire luchtinjectiepomp
K29	Relais voor de mistachterlichten

Zekeringkast en modules, rechter voorbeenruimte

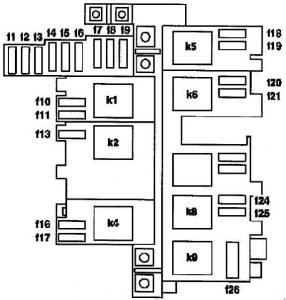

Mercedes-Benz Classe M W163 – schema van de zekeringkast – rechterbeenruimte

Beschrijving

[A]

AIRBAG OFF lampje

7.5

Voorste sigarettenaansteker (gecombineerd met asbakverlichting)

Tot VIN A289564, X754619:

Vanaf VIN A289565, X754620:

Motor van de achterruitenwisser

Tot VIN A289564, X754619: E-Call controle-eenheid (alleen VS)
Vanaf VIN A289565, X754620: motor van de voorste ventilator

7,5
40

Stofzuiger / airconditioning

Tot VIN A289564, X754619:

7.5

Vanaf VIN A289565, X754620:

Interne aansluiting

Niet toegewezen

–

Verwarming van de linker en rechter voorstoelen
Niet toegewezen

Tot VIN A289564, X754619:

Vanaf VIN A289565, X754620

Niet toegewezen

–

Schakelaar voor het verstellen van de linker voorstoel

Tot VIN A289564, X754619:

Vanaf VIN A289565, X754620:

Schakelaar voor het verstellen van de rechter voorstoel

Tot VIN A289564, X754619:

Vanaf VIN A289565, X754620:

Verwijder de bestaande brandstofpomp met brandstofniveausensor (benzine)

Verwarming van de achterruit

HCS [SRA] pomp

Rechter grootlicht

Vanaf VIN A289565, X754620:

7,5

Linker richtingaanwijzer / grootlichten

Vanaf VIN A289565, X754620:

7,5

Achterraam omhoog motoren en voeding van het onderste bedieningspaneel

Vanaf VIN A289565, X754620:

Voorraam omhoog motoren en voeding van het onderste bedieningspaneel

Vanaf VIN A289565, X754620:

Relais

Comfort controle relais voor de stoelen

Brandstofpomp relais (benzine)

Achterruit ontdooi relais

HCS [SRA] pomp relais

Hulprelais voor grootlichten (vanaf VIN A289565, X754620)

Onderste bedieningspaneel / contactbrug schakelaar (vanaf VIN A289565, X754620)

Relais voor voeding op terminal 15
