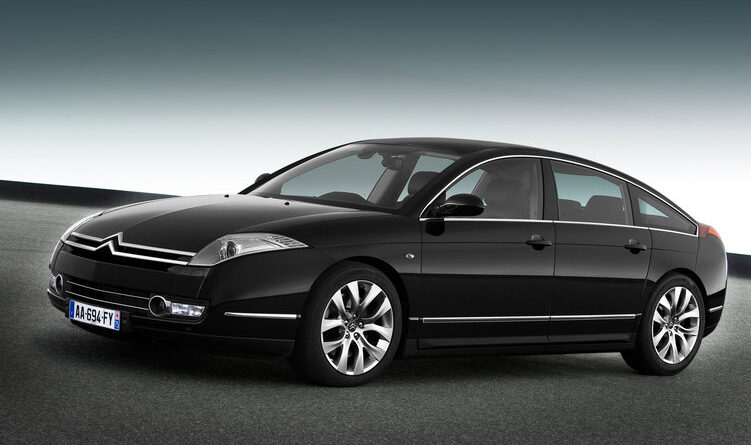

Citroën C6 (2005-2012) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Citroën C6 2005‑2012, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Citroen C6 (2005-2012) – schema van de zekeringkast

Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Zekering sigarettenaansteker (voedingsaansluiting) in de Citroën C6 (2005-2012) is de zekering F9 in de zekeringkast (kast C).

Zekeringkast onder het dashboard

Onder het dashboard zijn er twee zekeringkasten, één in de motorruimte en de andere in de kofferbak onder de bekleding van de linker spatbord.

Om toegang te krijgen tot de zekeringen onder het dashboard, open je het dashboardkastje en verwijder je het deksel van het compartiment.

Zekeringen van het dashboard (kast B)

Nr	Amperages [A]	Beschrijving
G29	5	Deflatie detectie – wisselaar voor 6 CD’s
G30	5	Diagnose-aansluiting
G31	5	Telematica volgens bestemming
G32	25	Versterker
G33	10	Hydraulische ophangings
G34	15	Automatische transmissie
G35	15	Verwarmde passagiersstoel voor
G36	15	Verwarmde bestuurdersstoel
G37	–	–
G38	30	Elektrische bestuurdersstoel
G39	–	–
G40	30	Elektrische passagiersstoel

Zekeringen van het dashboard (kast C)

Nr	Amp [A]	Beschrijving
F1	–	–
F2	–	–
F3	5	Airbag
F4	10	Remsysteem; Actieve kap; Cruise control; Fotochromatische achteruitkijkspiegel; Diagnose-aansluiting; Motor voor het kantelen van het multifunctionele scherm.
F5	30	Voorraam; Schuifdak.
F6	30	Achterruit
F7	5	Verlichting van het zonnescherm; Verlichting van het dashboardkastje; Interieurverlichting; Achterste sigarettenaansteker.
F8	20	Bedieningselementen op het stuur; Display; Openen van de ramen (Micro-dalen); Alarm; Radio.
F9	30	Voorste sigarettenaansteker
F10	15	Startrelais module; Trailer relais module.
F11	15	Stuurvergrendeling
F12	15	Waarschuwingslampje van de veiligheidsgordel; Openen van de ramen; Elektrische stoelen; Parkeerhulp; JBL audiosysteem.
F13	5	Actieve kap; Regen- en lichtsensor; Voorruitwisser; Voeding voor de relaismodule van de motor.
F14	15	Waarschuwingssysteem voor het verlaten van de rijstrook; Klimatisering; Dashboard; Head-up display; Airbag; Bluetooth® (handsfree); BHI relais.
F15	30	Centrale vergrendeling; Kinderbeveiliging.
F16	AFVAL	–
F17	40	Ventilatie

Zekeringkast in de motorruimte

Om toegang te krijgen tot de zekeringkast in de motorruimte, draai je elke schroef een kwartslag los.

Nr	Amp [A]	Beschrijving
F1	20	Motorcontroller; Koelventilator.
F2	15	Toeter
F3	10	Ruitensproeierpomp
F4	20	Koplampen sproeier
F5	15	Brandstofpomp (benzine); Verwarming; Injectie (Diesel).
F6	10	Remsysteem
F7	10	Automatische transmissie
F8	20	Startmotor
F9	10	Actieve kap; Xenon koplampen met dubbele functie.
F10	30	Injectoren; Ontstekingsspoel; Elektroventielen (benzine); Motorcontroller; Brandstoftoevoer (Diesel).
F11	40	Klimatisering (ventilator)
F12	30	Ruitenwissers
F13	40	BSI
F14	–	–

Zekeringkast in de kofferbak

Om toegang te krijgen tot de zekeringkast die zich onder de bekleding van het linker spatbord bevindt:

1. Verwijder de strip aan de linkerkant.
2. Verwijder de elektrische kabels die naar de zekeringkast leiden
3. Open de zekeringkast

Nr	Amp [A]	Beschrijving
F1	15	Brandstoftankklep
F2	–	–
F3	–	–
F4	15	Spoiler (deflector)
F5	40	Verwarmde achterruit
G36	15/25	Verwarmde linker achterstoel (Lounge-pakket)
G37	15/25	Verwarmde rechter achterstoel (Lounge-pakket)
G38	30	Elektrische verstelling van de achterstoelen (Lounge-pakket)
G39	30	Sigarettenaansteker; Achterste accessoires aansluiting.
G40	25	Elektrische handrem
