Mercedes-Benz SLS AMG C197/R197 (2011-2015) – zekeringdoos

Mercedes-Benz SLS AMG C197/R197 (2011-2015) – schema van de zekeringen

Productiejaar: 2011, 2012, 2013, 2014, 2015.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes SLS AMG C197/R197 is de zekering 43 in de zekeringkast

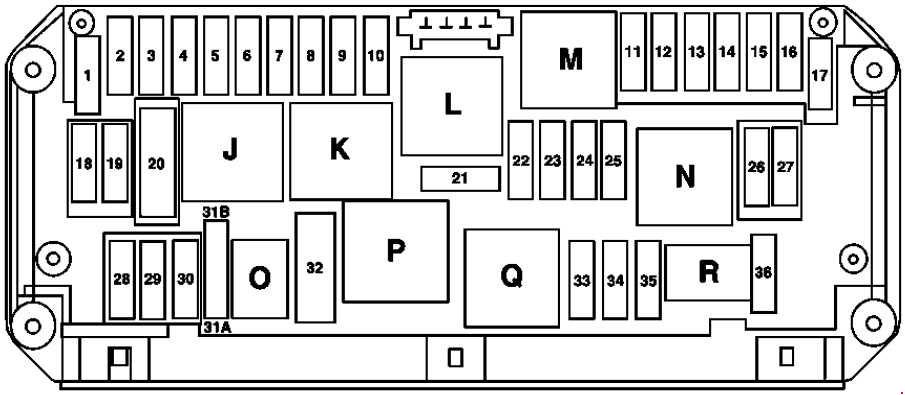

Zekeringkast in de bagageruimte

Nummer	Beschrijving	Amperages [A]
1	Elektronische controle-eenheid van het stabiliteitsprogramma	25
2	Besturing van de linker deur	30
3	Besturing van de rechter deur	30
4	reserve	–
5	Set van indicatoren Achterste SAM controle-eenheid met zekering- en relaismodule Adaptieve controle-eenheid van het dempingssysteem (AMG RIDE CONTROL sportophangingsysteem)	7,5
6	ME-SFI controle-eenheid [ME]	7,5
7	Startmotor	20
8	Aanvullende controle-eenheid van het onderhoudssysteem	7,5
9	Voedingsaansluiting van het dashboard	15
10	Hoofdmotor van de voorruitwisser Secundaire motor van de voorruitwisser	30
11	COMAND-display	7,5
12	Audio / COMAND bedieningspaneel AAC controle-eenheid en bovenste bedieningspaneel	7,5
13	Controle-eenheid van de dagrijverlichting module	7,5
14	Elektronische controle-eenheid van het stabiliteitsprogramma	7,5
15	Aanvullende controle-eenheid van het onderhoudssysteem	7,5
16	Diagnoseconnector DIRECT SELECT INTERFACE	5
17	Motor van de oliekoeler ventilator	15
18	reserve	–
19	reserve	–
20	Elektronische controle-eenheid van het stabiliteitsprogramma	40
21	Remlichtschakelaar Lamp in het dashboard boven de lampenschakelaar van het dashboard Herkenning van de bezetting van de voorpassagiersstoel en ACSR [AKSE] (VS-versie)	7,5
22	Olie sensor (niveau, temperatuur en kwaliteit van de olie) Verbrandingsmotor en motor van de airconditioning ventilator met geïntegreerde controle Connector afdichting, circuit 87 M2e Elektrische verbinding van de interne bedrading en de motor (contact 5)	15
23	Zekering in circuit 87 M1 en Connector afdichting: Elektrische verbinding van de interne bedrading en de motor (contact 4) Circuit van de startmotor Relais 50 Relais motor van de oliekoeler ventilator ME-SFI controle-eenheid [ME]	25
24	Ventilatie van de schakelklep Elektrische verbinding van de interne bedrading en de motor (contact 8)	15
25	Koelvloeistof circulatiepomp ME-SFI controle-eenheid [ME] Afsluitklep van de tank met actieve kool (VS-versie)	15
26	COMAND controle-eenheid	20
27	ME-SFI controle-eenheid [ME] Elektronische controle-eenheid van de immobilizer	7,5
28	Set van indicatoren	7,5
29	reserve	–
30	reserve	–
31A	Linker claxon Rechter claxon	15
31B	Linker claxon Rechter claxon	15
32	Elektrische luchtpomp	40
33	reserve	–
34	reserve	–
35	reserve	–
36	Besturing van de elektrische handrem	7,5
Relais
jot	Relais 15 circuit
K.	Circuit 15R relais
L	Reserve relais
M	Relais 50 van de startmotor
N	Motor circuit 87 relais
O	Relais van de claxon
P.	Relais van de secundaire luchtinjectie
Q	Relais van de oliekoeler ventilatormotor
R	Chassis circuit 87 relais

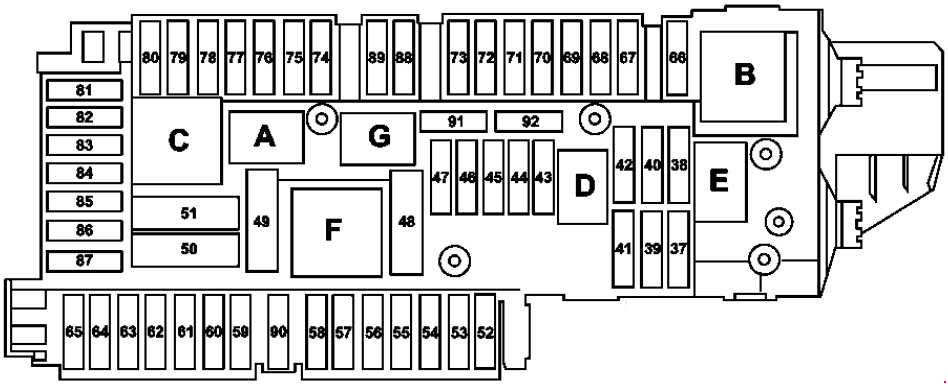

Zekeringkast in de motorruimte

Nummer	Beschrijving	Amperages [A]
37	reserve	–
38	reserve	–
39	Coupé: elektrische connector van de laadstekker Roadster: Controle-eenheid voor het stoffen dak
40	reserve	–
41	Besturing van de elektrische handrem	30
42	Linker controle van het brandstofpompsysteem	25
43	reserve	–
44	reserve	–
45	reserve	–
46	M 1, AM antenne versterker, CL M 2 en DAB antenne versterker Alarm sirene (VS-versie; tot 30.9.10 en vanaf 1.10.10) Controle-eenheid van de interne veiligheid en anti-trekbeveiliging	7,5
47	reserve	–
48	reserve	–
49	Verwarming van de achterruit	40
50	Controle-eenheid van de versterker van het audiosysteem (geavanceerd audiosysteem)	30
51	Versterker van de achterste luidsprekers (geavanceerd audiosysteem)	40
52	reserve	–
53	reserve	–
54	reserve	–
55	Linker controle van het brandstofpompsysteem	5
56	Achteruitrijcamera	5
57	reserve	–
58	Roadster: Controle-eenheid voor het stoffen dak Black Series: Controle-eenheid van de elektrische differentieelvergrendeling	15
59	Blind Spot Assistant: Intelligente radar sensor in de linker achterbumper intelligente radar sensor in de rechter achterbumper	5
60	Roadster: Controle-eenheid voor het stoffen dak	25
61	vanaf 1.6.11: Router relais AMG Performance Media controle-eenheid	7,5
62	Controle-eenheid van de bestuurdersstoel	30
63	reserve	–
64	Controle-eenheid van de voorpassagiersstoel	30
65	Controle-eenheid van het adaptieve dempingssysteem (AMG RIDE CONTROL sportophangingsysteem)	10
66	reserve	–
67	Roadster: Controle-eenheid voor het stoffen dak	40
68	Roadster: AIRSCARF controle-eenheid	25
69	Roadster: AIRSCARF controle-eenheid	25
70	Controle-eenheid van de bandenspanningmonitor	5
71	Interne voedingsaansluiting voor het voertuig (sigarettenaansteker vooraan met verlichting van de asbak)	15
72	reserve	–
73	Controle-eenheid van de transmissiemodus	5
74	KEYLESS-GO controle-eenheid	15
75	Connector afdichting van circuit 30, functie van de KEYLESS-GO handgreep	20
76	reserve	–
77	VS-versie: Gewichtsdetectiesysteem (WSS), controle-eenheid	7,5
78	Controle-eenheid van de multimediale interface	7,5
79	Vergrendeling van de connector van de bestuurdersstoel Vergrendeling van de connector van de voorpassagiersstoel	7,5
80	Controle-eenheid van PARKTRONIC	5
81	Elektrische verbinding van de mobiele telefoon	5
82	Relais van de motor van de achterspoiler, omhoog Relais van de motor van de achterspoiler, omlaag	10
83	Controle-eenheid van het noodoproepsysteem Japanse versie: Elektronische controle-eenheid voor tolbetaling	7,5
84	Controle-eenheid van de digitale satellietradio (SDAR) Controle-eenheid Digital Audio Broadcasting	7,5
85	reserve	–
86	reserve	–
87	Controle-eenheid van het noodoproepsysteem	7,5
88	Controle-eenheid van de dubbele koppeling transmissie	15
89	reserve	–
90	reserve	–
Relais
A	Relais 15 circuit
B	Circuit 15R relais (1)
C	Relais van de verwarming van de achterruit
D	Relais van de brandstofpomp
E	reserve
	Zetelverstelling relais
F	Circuit 15R relais (2)

Voorkeursprefix

Nummer	Beschrijving	Amperages [A]
88	Pyrofusible	400
151	Verbrandingsmotor en motor van de airconditioning ventilator met geïntegreerde controle	100
152	Voorste SAM controle-eenheid met zekering en relaismodule	150
153	reserve	–
154	Voorste SAM controle-eenheid met zekering en relaismodule	60
155	reserve	–
156	reserve	–
157	reserve	–
158	reserve	–
159	reserve	–
160	Ventilatorregelaar	60
161	Voorste SAM controle-eenheid met zekering en relaismodule	100
162	reserve	–
163	Achterste SAM controle-eenheid met zekering en relaismodule	150
164	Achterste SAM controle-eenheid met zekering en relaismodule	150
