Mercedes Classe A w169 (2004-2012) – zekeringdoos

Jeroen van Vliet

Mercedes Classe A w169 (2004-2012) – schema van de zekeringen

Productiejaar: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Zekering van de sigarettenaansteker (voedingsaansluiting) in de Mercedes Classe A w169 (2004-2012) is de zekering 53 in de zekeringkast

Zekeringkast in de voetruimte van de passagier

De zekeringkast bevindt zich in de voetruimte van de passagier voor de stoel.

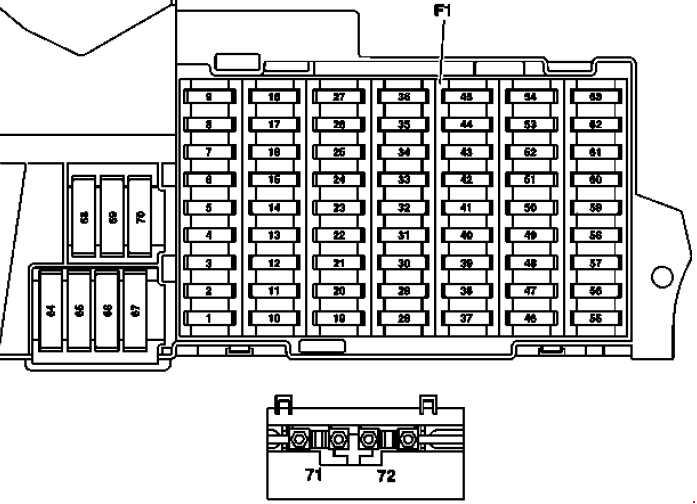

Mercedes-Benz Classe A w169 – schema van de zekeringkast – voetruimte van de passagier
Nr Beschrijving Amperages [A]
1 Stoplichtschakelaar 10
Geldig voor code (U62)
Pakket verlichting en zicht:
Stoplichtschakelaar.		 5
2 Verwarmde achterruit 25
3 Dashboardcontrole-eenheid EIS [EZS] 7.5
4 Controle-eenheid EIS [EZS]; Elektronische vergrendelingscontrole van het stuur. 15
5 Geldig zonder code (580) Automatische airconditioning en zonder code (581)
Automatische comfort airconditioning:
Controle- en beheereenheid HEAT;
Geldig voor code (580)
Automatische airconditioning:
Controle- en beheereenheid AAC [KLA];
Geldig voor code (581) automatische comfort airconditioning:
Controle- en beheereenheid comfort AAC [KLA].		 7.5
6 Linker claxon; Rechter claxon. 15
7 Brandstofpomp relais 25
Geldig voor model 169.090: Controle-eenheid van de DC/DC-omvormer 5
8 Controle-eenheid van het zwevende bedieningspaneel 25
9 Controle-eenheid ESP en BAS 40
10 Bedrading connector van de ventilatorregelaar/interne kabels 40
11 Geldig voor motor 266: Circuit 87 van het relais, motor 30
Geldig voor motor 640: relais circuit 87, motor 40
12 Module van de stuurkolom; Multifunctioneel stuur. 5
13 Controle-eenheid van de linker voordeur 25
14 Controle-eenheid van de rechter voordeur 25
15 Controle-eenheid ESP en BAS 25
16 Databusconnector; Controle-eenheid PTS. 10
17 Rotary lichtschakelaar 5
18 Betreft versnellingsbak 711, 716: Reserve lamp schakelaar;
Betreft model 169.090:
Controle-eenheid van de airconditioningcompressor BKGN;
Controle-eenheid van het energiebewakingsysteem;
Controle-eenheid van de vacuümpomp 1;
Controle-eenheid van de vacuümpomp 2.		 7.5
19 Micromechanische snelheidssensor AY 5
20 Controle-eenheid van de onderhoudssystemen 7.5
21 Startmotor relais 30
22 Dashboard 7.5
23 Verwarming van de ruitensproeier nozzle 7.5
Geldig voor motor 640 vanaf 1.9.08: Condensatiesensor van het brandstoffilter met verwarmingselement. 20
24 Controle-eenheid van de elektrische stuurbekrachtiging (ES) 7.5
25 Stoplichtschakelaar; ESP en controle-eenheid BAS. 7.5
26 Betreft versnellingsbak 722: Elektronische controle-eenheid van de versnellingsmodule. 7.5
27 Geldig voor versnellingsbak 722: controle-eenheid CVT (automatische versnellingsbak zonder eind). 10
28 Rotary lichtschakelaar 5
29 Controle-eenheid SAM 30
30 Circuit 87F van het relais 25
31 Centrale controle-eenheid van het hek (voertuigen tot 30.11.05); Rotary lichtschakelaar; Automatische lichtschakelaar; Daglichtsensor; Regen- en lichtsensor. 5
32 Geldig voor motor 266: Controle-eenheid ME-SFI [ME];
Geldig voor model 169.090: Controle-eenheid van het energiebewakingsysteem.		 7.5
33 Radio; Radio-navigatie-eenheid; Beheer-, weergave- en controle-eenheid COMAND (Japan). 15
34 Controle-eenheid van de linker achterdeur 25
35 Controle-eenheid van de rechter achterdeur 25
36 Mobiele telefoon scheidingspunt; Controle-eenheid van de aanhangwagen. 7.5
Controle-eenheid van de aanhangwagen; Controle-eenheid PTS. 10
37 Controle-eenheid van de veiligheidssystemen Sensor voor het herkennen van de bezetting van de voorpassagiersstoel; Bezetting van de voorpassagiersstoel en sensor voor het herkennen van kinderzitjes 7.5
38 Voorste sigarettenaansteker met verlichting van de asbak 25
39 Motor van de ruitenwisser 25
40 Controle-eenheid van het zwevende bedieningspaneel 7.5
Motormodule van het dak 25
41 Motor van de ruitenwisser van de achterklep 15
42 Verlichting van het dashboardkastje met schakelaar; Verlichting van de cosmetische spiegels links en rechts; Schakelaar voor de verlichting van de voetruimte (rijschoolpakket); Schakelaar voor het monitoren van de werking van het pedaal (rijschoolpakket); Voedingsspanningsscheidingspunt VICS + ETC (Japan). 7.5
43 Geldig voor motor 266: connectorhuls en klem 87M1. 15
Geldig voor motor 640: connectorhuls klem 87M1e. 7.5
Geldig voor model 169.090: Controle-eenheid van de vacuümpomp 1, 20
44 Geldig voor motor 266: connectorhuls klem 87M2e, 15
Geldig voor motor 640: connectorhuls klem 87M2e. 20
45 Geldig voor motor 640: controle-eenheid CDI;
Geldig voor model 169.090: controle-eenheid van de vacuümpomp 2.		 25
46 Telefooncontrole-eenheid, (Japan); E-net compensator; Universele draagbare interface CTeL (UPCI [UHI]) controle-eenheid. 7.5
Basmoduulluidspreker (Japan) 25
Versterker voor het audiosysteem 40
Geldig voor model 169.090: Controle-eenheid van de lading. 5
47 Telefooncentrale, (Japan); Universele draagbare interface CTEL (UPCI [UHI]); Controle-eenheid Mobiele telefoonscheidingspunt; Spraakbesturingssysteem (VCS [SBS]); Controle-eenheid;
Betreft model 169.090: Oplader 1.		 7.5
48 ATA [EDW] / bescherming tegen slepen / controle-eenheid van de interne bescherming; Alarm signaal met extra batterij;
Geldig voor model 169.090: oplader 2.		 7.5
49 Bedieningspaneel van het bovenpaneel; Verwarmingskussen van de linker voorstoel; Verwarmingskussen van de linker rugleuning; Verwarmingselement van de rechter voorstoel; Verwarming van de rechter rugleuning. 25
50 CD-cartridge wisselaar; Controle-eenheid van de multimedia-interface; Digitale televisietuner; Controle-eenheid van de digitale audiotransmissie; Voedingsspanningsscheidingspunt VICS + ETC (Japan). 7.5
Betreft overheidsvoertuigen: Lichtbalk op het dak; Connectorhuls circuit 30. 30
51 Geldig voor model 169.090: Koelventilator; Lage temperatuur koelvloeistofpomp. 10
52 Voedingsspanningsscheidingspunt VICS + ETC (Japan) (voertuigen tot 31.5.06);
Geldig voor model 169.090: Elektrische controle-eenheid van de transmissie.		 5
Reserve (voertuigen vanaf 1.6.06) 7.5
Controle-eenheid van het noodoproepsysteem (VS) (voertuigen tot 31.5.06) 7.5
53 Achterste sigarettenaansteker met verlichting van de asbak Interne aansluiting. 30
54 Versterker voor het audiosysteem; Basmoduulluidspreker. 25
Geldig voor model 169.090: Elektrische controle-eenheid van de transmissie. 5
55 Linker voorlicht (bi-xenon); Rechter voorlicht (bi-xenon). 7.5
Module van het linker voorlicht (Hi-Xenon) 10
56 Reserve 10
Module van het rechter voorlicht (Hi-Xenon) 10
57 Aanhangwagen aansluiting (13 polig) (voertuigen vanaf 1.6.05) 15
Controle-eenheid van de audiohekken (Japan) (voertuigen tot 31.5.05) 25
Controle-eenheid SDAR; Controle-eenheid van het noodoproepsysteem (VS). 7.5
58 Controle-eenheid van de aanhangwagen;
Geldig voor model 169.090: Controle-eenheid van de voertuigpoort.		 25
59 Controle-eenheid van de aanhangwagen (voertuigen tot 31.5.05) Aanhangwagen aansluiting (13 polig) (voertuigen vanaf 1.6.05). 20
Geldig voor model 169.090: Controle-eenheid van het batterijbeheersysteem 1. 5
60 Vergrendeling van de connector van de bestuurdersstoel 20
61 Vergrendeling van de connector van de voorpassagiersstoel 20
62 Circuit 15 van het relais (2) (SA: xenon, mobiele telefoon) 25
63 Reserve (voertuigen tot 31.5.05) –
Controle-eenheid van de audiohekken (Japan) (voertuigen vanaf 1.6.05);
Betreft overheidsvoertuigen: Lichtbalk op het dak.		 25
Controle-eenheid van het noodoproepsysteem (VS) (voertuigen vanaf 1.6.05); Controle-eenheid SDAR. 7.5
Geldig voor model 169.090: Controle-eenheid van het batterijbeheersysteem 2. 5
64 Geldig voor motor 266: Relais van de luchtpomp. 40
Geldig voor motor 640: Motorbedrading / connector van de motorruimte; Uitgangsfase van de ontstekingstijd. 80
65 Controle-eenheid van de elektrische stuurbekrachtiging (ES) 80
66 Controle-eenheid SAM 60
67 Circuit 15R relais (2) (SE) 50
68 Geldig voor motor 266.920 en motor 266.940 met versnellingsbak 722: AAC met geïntegreerde controle van de motor van de extra ventilator. 50
Geldig voor motoren 640.940, 640.941, 266.960, 266.980 en voor motoren 266.920, 266.940 met (Aanhangwagenhaak): AAC met geïntegreerde controle van de motor van de extra ventilator. 60
69 Circuit 15R relais (1) 50
70 Circuit 15 relais (1) 60
71 Geldig voor motor 640: PTC verwarmingsversterker. 150
72 Circuit 30 connectorhuls Controle-eenheid multifunctioneel voertuig (SVMCU [MSS]) (Taxi). 60
Leggere  Mercedes-Benz C-Klasse W202 (1993-2001) – zekeringdoos

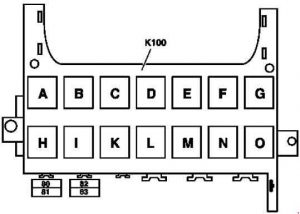

Mercedes-Benz Classe A w169 – schema van de zekeringkast – voetruimte van de passagier
Nr Beschrijving Amperages [A]
80 Gereserveerd voor speciale voertuigen 30
81 Gereseveerd voor speciale voertuigen 30
82 Gereseveerd voor speciale voertuigen 30
83 Gereseveerd voor speciale voertuigen 30
Relais
A Circuit 15R relais (2) (SA)
B Circuit 15R relais (1)
C Relais van de toeter
D Verwarmd relais van de achterruit
E Ruitenwisser relais stadium 1/2
F Relais aan/uit ruitenwisser
G Circuit 15 relais (1)
H Reserve relais
I Relais van de luchtpomp
K Relais van de brandstofpomp
L Motor circuit 87 relais
M Relais van de startmotor
N Circuit 87F van het relais
O Circuit 15 relais (2) (SA: xenon, mobiele telefoon)
