Mercedes-Benz CLS x218 (2010-2017) – zekeringdoos
Mercedes-Benz CLS x218 (2010-2017) – schema van de zekeringkast
Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Sigarettenaansteker (voedingsaansluiting) in Mercedes Classe C W203 (2000-2007) is de zekering 9 in de zekeringkast in de motorruimte.

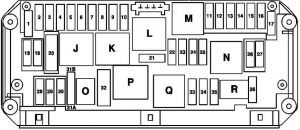

Zekeringkast in de motorruimte
| Nummer | [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Elektronische controle-eenheid van het stabiliteitsprogramma Premium elektronische controle-eenheid van het stabiliteitsprogramma Motor ventilator Ventilatorregelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Controleur van de linker voorportieren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Controleur van de rechter voorportieren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Geldig met motor 157: Controle-eenheid van het brandstofsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Indicatorengroep Controle-eenheid SAM achter met zekering en relaismodule Externe verlichting schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Betreft dieselmotor: CDI controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Betreft benzinemotor: ME-SFI controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Relais 50 van de startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Extra controle-eenheid van het onderhoudssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Centraal console aansluiting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Motor van de ruitenwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Geactiveerd door het relais voor de verwarming van de rustpositie van de ruitenwissers: Verwarming van de rustpositie van de ruitenwissers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Display Audio / COMAND Bedieningselement Audio / COMAND | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Automatische klimaatregeling en controle-eenheid Bedieningselement van het bovenpaneel Schakelaar van de modus van de automatische transmissie Groep van schakelknoppen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Controlemodule van de stuurkolommodule Camera multifunctionele Camera multifunctionele stereo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Elektronische controle-eenheid van het stabiliteitsprogramma Premium elektronische controle-eenheid van het stabiliteitsprogramma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Extra controle-eenheid van het onderhoudssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Geldig met motor 157: DIRECT SELECT INTERFACE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Elektrisch glazen schuifdak: Bedieningselement met bedieningspaneel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Analoge klok Reserve relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Elektronische controle-eenheid van het contactslot | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 40 | Elektronische controle-eenheid van het stabiliteitsprogramma Premium elektronische controle-eenheid van het stabiliteitsprogramma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Stoplichten schakelaar Schakelaar van de lamp in het dashboard Rijden van de bezetting van de voorpassagiersstoel en controle-eenheid van het massa detectiesysteem ACSR (WSS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Motor van de ventilator voor verbrandingsmotor en klimaatregeling met geïntegreerde controle Betreft dieselmotor: CDI controle-eenheid Aansluitkabel, circuit 87 Betreft benzinemotor: ME-SFI controle-eenheid Aansluitkabel, circuit 87 M2e Geldig met motor 276: Actuator van de radiator lamellen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | Geldig voor benzinemotor: Aansluitkabel, circuit 87 M1i Betreft dieselmotor: CDI controle-eenheid Aansluitkabel, circuit 87 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Geldig voor dieselmotor: Aansluitkabel, circuit 87 Betreft motor 157, 276, 278: Aansluitkabel, circuit 87 M1e | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Geldig voor dieselmotor: Zuurstofsensor voor de katalysator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Betreft benzinemotor: ME-SFI controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Radio Radio met cruise control Controle-eenheid COMAND | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 7,5 | Betreft benzinemotor: ME-SFI controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Betreft dieselmotor: CDI controleur Elektronische controle-eenheid van het contactslot | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7,5 | Indicatorengroep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Groep van de rechterkoplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Groep van de linker koplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31A | 15 | Geactiveerd door het relais van de claxons: Linker claxon Rechter claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31B | 15 | Geactiveerd door het relais van de claxons: Linker claxon Rechter claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | Relais van de secundaire luchtinjectie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Volledig geïntegreerde controleur van de transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 7,5 | Controle-eenheid van het brandstofsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Controle-eenheid van de nachtzicht assistentie Controle-eenheid DISTRONIC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| jot | Relais 15 circuit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Relais van terminal 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relais van de verwarming van de rustpositie van de ruitenwissers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relais 50 van de startmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Circuit van de motor 87 Relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Relais van de claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Reserve relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Circuit van het chassis 87 relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

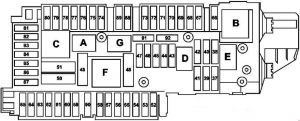

Zekeringkast in de kofferbak
| Nummer | [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Bestuurdersstoel Elektromagneet van de NECK-PRO hoofdsteun Voorpassagiersstoel Elektroventiel van de NECK-PRO hoofdsteun | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Shooting Brake: Aangesloten via relais van de achterruitwissers: Motor van de achterklep ruitenwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Geldig voor voertuigen met stuur aan de linkerkant: Controleur van de linker achterportieren Geldig voor voertuigen met stuur aan de rechterkant: Controleur van de linker voorportieren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Geldig voor voertuigen met stuur aan de linkerkant: Controleur van de rechter voorportieren Geldig voor voertuigen met stuur aan de rechterkant: Controleur van de rechter achterportieren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 25 | Controle-eenheid van het brandstofsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 7,5 | Geldig tot 31.08.2014: Communicatiemodule van de telematicadiensten (Live Traffic Information) Geldig vanaf 01.09.2014: Controle-eenheid van de bandenspanning monitoring | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 30 | Schakelaar voor het verstellen van de rechter voorpassagiersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 | Schakelaar voor het verstellen van de bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 7,5 | Alarm sirene (interne monitoring) Interne bescherming en controle-eenheid van de anti-trekbeveiliging (interne monitoring) Coupé: M 1, AM, CL [ZV] en versterker van de KEYLESS-GO antenne Shooting Brake: versterker van de achterruit antenne 1 Geldig met motor 157, 276, 278 en Amerikaanse versie: Relais van de circulatiepomp van de koelvloeistof | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 40 | Coupé: Geactiveerd door het relais van de verwarming van de achterruit: Verwarming van de achterruit Shooting Brake: Geactiveerd door het relais van de verwarming van de achterruit: Versterker van de achterruit antenne 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 50 | Reversible noodspanningwikkelaar rechtsvoor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 50 | Reversible noodspanningwikkelaar linksvoor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 30 | Controle-eenheid van de aanhangwagenherkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 15 | Controle-eenheid van de aanhangwagenherkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 15 | Aansluiting voor de aanhangwagen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 25 | Controle-eenheid van de aanhangwagenherkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 25 | Controle-eenheid van de aanhangwagenherkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Linker voorbumper DISTRONIC sensor (DTR) Rechter voorbumper DISTRONIC sensor (DTR) Linker achterbumper radar sensor (actieve dodehoek assistent) Rechter achterbumper radar sensor (actieve dodehoek assistent) Linker achterbumper intelligente radar sensor (dodehoek assistent) Rechter achterbumper intelligente radar sensor (dodehoek assistent) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 7,5 | Multikanaal pneumatische pomp met stoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Actieve pneumatische pomp met multikanaalstoel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 40 | Coupé: Controleur van de achterklep (KDS) Shooting Brake: Controleur van de opklapbare achterklep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 25 | Controle-eenheid van de bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 25 | Controleur van de verwarming van de achterstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 | 25 | Controle-eenheid van de voorpassagiersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 7,5 | Tot 31.05.2012: Controleur van de verwarming van het stuurwiel Situatie op 01.06.2012: Controleur van de stuurkolommodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 66 | 7,5 | Motor van de achterventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 67 | 40 | Controle-eenheid van de versterker van het audiosysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 68 | 15 | Controle-eenheid AIRmatic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 69 | 25 | Versterker van de achterste lage luidsprekers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 5 | Controle-eenheid van de bandenspanning monitoring Geldig vanaf 01.09.2014 met motor 157, 276, 278 zonder Amerikaanse versie: Relais van de circulatiepomp van de koelvloeistof | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 71 | 15 | Interne voertuig aansluiting, vooraan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 72 | 15 | Aansluiting van de kofferbak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 73 | 5 | Geldig met motor 157: Controle-eenheid van de transmissiemodus Stationaire verwarming: Stationaire ontvanger van de stralingsverwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 74 | 15 | Controle-eenheid KEYLESS-GO Geldig vanaf 01.09.2014: Linker voorlamp Groep rechter voorlamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 20 | Groep stationaire verwarming Geldig vanaf 01.09.2014: Linker voorlamp Rechter voorlamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 76 | 15 | Aansluiting van de achterste centrale console | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 77 | 7,5 | Controle-eenheid van het massa detectiesysteem (WSS) Navigatieprocessor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 78 | 7,5 | Controle-eenheid van de multimedia-interface | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 79 | 5 | Controle-eenheid van het video- en radarsensorensysteem Geldig vanaf 01.09.2014 met Plus rijassistentiepakket: Controle-eenheid van de radarsensor Controle-eenheid van het chassis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 5 | Controle-eenheid van het parkeersysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 81 | 5 | Versterker / compensator van de antenne van het mobiele telefoonsysteem Elektrische aansluiting van de mobiele telefoon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 82 | 7,5 | Ventilatorregelaar van de linker voorstoel Ventilatorregelaar van de rechter voorstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 83 | 7,5 | Achteruitrijcamera Navigatieprocessor Controle-eenheid van het noodoproepsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 5 | Inversie controleur camera van de achteruitrijcamera voeding module van de camera camera SDAR / controle-eenheid van de hoge definitie tuner controleur Digital Audio Broadcasting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | 7,5 | TV tuner (analoog / digitaal) Digitale televisietuner | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 7,5 | Controle-eenheid van het noodverbinding systeem Geldig tot 31.08.2014 met motor 157, 276, 278 zonder Amerikaanse versie: Relais van de circulatiepomp van de koelvloeistof Geldig tot 31.05.2016 met Live Traffic Information of noodverbinding systeem eCall Europe: Communicatiemodule van de telematicadiensten Geldig vanaf 01.06.2016: Centrale controle-eenheid HERMES Geldig vanaf 01.06.2016 met Comfort telefonie en afstandsbediening voor de stationaire verwarming: Antenne schakelaar voor de telefoonverwarming en stationaire verwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 15 | Intelligente servo module voor DIRECT SELECT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 89 | 30 | Controle-eenheid van de aanhangwagenherkenning Geldig met motor 157: Controle-eenheid van het brandstofsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 91 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 92 | 15 | Controle-eenheid KEYLESS-GO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZA | Relais 15 circuit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Circuit 15R relais (1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| do | Verwarmd relais van de achterruit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| re | Betreft dieselmotor: Relais van de brandstofpomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mi | Shooting Brake: Relais van de voorruitwissers. Elektrisch verstelbare geheugen van de voorstoelen: Relais van de stoelverstelling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| sol | Circuit 15R relais (2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

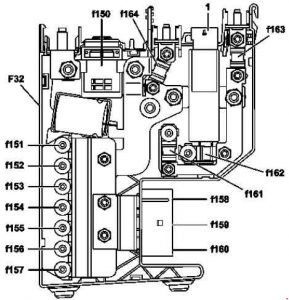

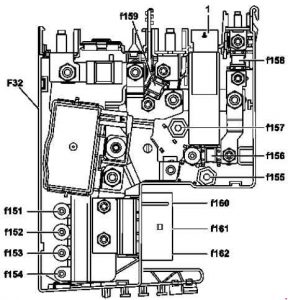

Voorkeurszekeringkast
Senzo ECO start / stop
ECO start / stop
| Nummer | [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | – | Functie ECO start / stop: Pyrofusible 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 151 | 60 | Elektronische controle-eenheid van de stuurbekrachtiging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 152 | 60 | Voorste SAM controle-eenheid met zekering en relaismodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 153 | 100 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 154 | 100 | Motor van de ventilator voor verbrandingsmotor en klimaatregeling met geïntegreerde controle (M4 / 7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 155 | 150 | Betreft dieselmotor: PTC verwarmingsversterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 156 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 157 | 150 | Voorste SAM controle-eenheid met zekering en relaismodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 158 | 50 | Geldig voor voertuigen met stuur aan de linkerkant: Ventilatorregelaar Betreft voertuigen met stuur aan de rechterkant zonder DISTRONIC PLUS of zonder motor 157: Elektronische controle-eenheid van het stabiliteitsprogramma Geldig voor voertuigen met stuur aan de rechterkant met DISTRONIC PLUS of met motor 157: Premium elektronische controle van het stabiliteitsprogramma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 159 | 50 | Betreft voertuigen met stuur aan de rechterkant zonder DISTRONIC PLUS of zonder motor 157: Elektronische controle-eenheid van het stabiliteitsprogramma Betreft voertuigen met stuur aan de rechterkant met DISTRONIC PLUS of met motor 157: Premium elektronische controle-eenheid van het elektronische stabiliteitsprogramma | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 160 | 60 | Relais AlRmatic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 161 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 162 | 100 | Voorste SAM controle-eenheid met zekering en relaismodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 163 | 150 | Zonder functie ECO start / stop: Achterste SAM controle-eenheid met zekering en relaismodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 164 | 100 | Zonder ECO start / stop: Achterste SAM controle-eenheid met zekering en relaismodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relais van de circulatiepomp van de koelvloeistof
AIRMATIC relais
Dashboard zekeringpaneel
| Beschrijving | [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Beschermt de verbinding tussen de hulpbatterij en de elektronische controle-eenheid van het contactslot en de voorste SAM controle-eenheid (voor motor 276 vanaf 01.09.2014 of met motor 274) | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relais en zekering van de hulpbatterij
| Nummer | Beschrijving |
| F96 | Hulpfusible 30 in het batterijcircuit |
| K114 | Hulprelais van de batterij met ECO start / stop functie |
