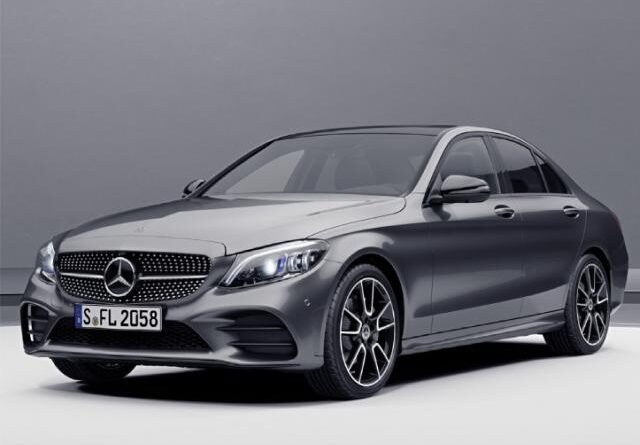

Mercedes-Benz C-Klasse w205 (2014-2018) – zekeringdoos
Mercedes-Benz C-Klasse w205 (2014-2018) – schema van de zekeringen
Productiejaar: 2014, 2015, 2016, 2017, 2018.
Sigarettenaansteker (voedingsaansluiting) in de Mercedes C-Klasse w205 (2014-2018) is de zekering 446 in de zekeringkast
Zekeringkast op het dashboard
| Nummer | [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 50 | Voorste SAM-controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 201 | 40 | Voorste SAM-controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 202 | 5 | Alarm sirene ATA [EDW] / bescherming tegen slepen / interne veiligheidselement controle-eenheid (A205) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 203 | 20 | Geldig met versnellingsbak 716: Elektronische stuurbekrachtiging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 204 | 5 | Diagnoseconnector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 205 | 7,5 | Elektronische ontstekingscontrole-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 206 | 5 | Analoge klok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 207 | 15 | Klimacontrole-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 208 | 7,5 | Indicatorengroep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 209 | 5 | Bedieningspaneel klimaatcontrole bovenste paneel controle-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 210 | 5 | Stuurwiel lamp module controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 211 | 25 | AMG: Elektronische stabiliteitsprogramma controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 212 | 5 | vanaf 01.06.2016: Antenne schakelaar voor telefoon- en stationaire verwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 213 | 5 | Elektronische stabiliteitsprogramma controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 214 | 30 | AMG: Controller elektrische handrem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 215 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 216 | 7,5 | Lamp in het dashboardkastje | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 217 | 5 | Japanse versie: kortegolf communicatie controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 218 | 7,5 | Extra beveiligingssysteem controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 219 | 5 | Massadetectiesysteem controle-eenheid (WSS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 220 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Relais, circuit 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte
| Nummer | [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 40 | Hybride: vacuum pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 101 | 15 | Geldig behalve AMG: verbindingshuls, circuit 87/2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | AMG: verbindingshuls, circuit 87/2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 102 | 20 | Geldig behalve AMG: verbindingshuls, circuit 87/1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | AMG: verbindingshuls, circuit 87/1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 103 | 15 | Geldig behalve AMG: verbindingshuls, circuit 87/4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | AMG: verbindingshuls, circuit 87/4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 104 | 15 | Geldig behalve AMG: verbindingshuls, circuit 87/3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | AMG: verbindingshuls, circuit 87/3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 105 | 15 | Betreft versnellingsbak 722.9 (behalve 722.930): Controle-eenheid voor de olie pomp van de automatische transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 106 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 107 | 60 | Geldig met motor 274,9: Elektrische koelvloeistofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 108 | 20 | Statische LED-koplamp: rechter voorlicht Hoge efficiëntie LED-koplamp, dynamische LED-koplamp: linker voorlicht rechter voorlicht |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109 | 30 | Wissermotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 | 20 | Statische LED-koplamp: linker voorlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoge efficiëntie LED, dynamische LED-koplamp: linker voorlicht rechter voorlicht |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 111 | 30 | Starten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 112 | 15 | Hybride: gaspedaalsensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 113 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 114 | 40 | AIRmatic compressor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 115 | 15 | Linker en rechter claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 116 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 117 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 118 | 5 | Hybride: elektronische stabiliteitsprogramma controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 119 | 15 | Circuit 87 C2 verbindingshuls | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 | 5 | Geldig behalve AMG: verbindingshuls circuit 87 C1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | AMG: verbindingshuls circuit 87 C1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 121 | 5 | Elektronische stabiliteitsprogramma controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 122 | 5 | CPC relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 123 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 124 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 5 | Voorste SAM-controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 126 | 5 | Groep controle-eenheid motor Betreft dieselmotor: CDI controle-eenheid Betreft benzinemotor: ME-SFI controle-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 127 | 5 | Hybride: spanningdaling limiter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 128 | 5 | Linker voorlampgroep en schakelaar voor buitenverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 129 | 30 | Hybride: startcircuit 50 relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 129A | 30 | Hybride: startcircuit 50 relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Relais 15 in de motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Start relais 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Hybride: vacuum pomp relais (+) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | CPC relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Geldig voor versnellingsbak 722.9 (behalve 722.930): olie pomp relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Claxon relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relais voor de verwarming van de ruitensproeier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Circuit van relais 87 M. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | Hybride: startcircuit 15 relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | Geldig met motor 274,9: Koelvloeistofpomp relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Hybride: vacuum pomp relais (-) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | AIRmatic relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de voetruimte van de passagier
| Nummer | [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 301 | 5 | Hybride: vuurpijl via hoogspanningsschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 302 | 30 | Rechter voorportier controller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 303 | 30 | W205, S205, V205: Controller van het linker achterportier A205, C205: Controller achter |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 304 | 20 | Geldig voor transmissie 722: Slimme servo-module voor DIRECT SELECT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 305 | 30 | Bestuurderstoel controller van de bestuurder Verwarmingscontroller van de bestuurderstoel Verwarmingscontroller van de voorstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 306 | 30 | Voorpassagiersstoel controller van de passagier Verwarmingscontroller van de voorpassagiersstoel Verwarmingscontroller van de voorstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 307 | 5 | AMG: Actieve motorsteun controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 308 | 30 | VS-versie: elektrische connector voor elektrische remcontrole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 309 | 10 | Alarm waarschuwingssysteem controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | HERMES controle-eenheid Communicatiemodule voor telematicadiensten |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 310 | 20 | AMG: Actieve motorsteun controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 311 | 10 | Elektronische ventilator booster regelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 312 | 10 | Controle-eenheid voor het hangende bedieningspaneel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 313 | 10 | Hybride: kracht elektronica controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 314 | 5 | AMG: Elektronische differentieel controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 315 | 5 | Groep controle-eenheid motor Betreft dieselmotor: CDI controle-eenheid Betreft benzinemotor: ME-SFI controle-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 316 | 7,5 | Extra beveiligingssysteem controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 317 | 30 | Panoramisch dak controle-module. Schuifdak controle-module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 318 | 20 | Stationaire verwarming controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 319 | 5 | Hybride: PTC verwarming met hoge spanning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 320 | 25 | Controle-eenheid AIRMATIC Controle-eenheid met adaptief dempingssysteem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 321 | 5 | Japanse versie: controle-eenheid voor kortegolf communicatie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 322 | 20 | Hoofdeenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 323 | 5 | Parkeerhulp controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 1 | 7,5 | Audio / COMAND display Ventilator motor van het audioapparaat |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 2 | 7,5 | Multifunctionele stereocamera Multifunctionele monocamera |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 3 | 7,5 | Regen/lichtsensor met extra functies W205, S205, V205: Hangend bedieningspaneel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 4 | 7,5 | Bestuurderstoel controller van de bestuurder Verwarmingscontroller van de bestuurderstoel Verwarmingscontroller van de voorstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 5 | 7,5 | Voorpassagiersstoel controller van de passagier Verwarmingscontroller van de voorpassagiersstoel Verwarmingscontroller van de voorstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 / 6 | 7,5 | Stuurwiel lamp module controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 1 | 5 | Voorste linker omkeerbare rol voor noodspanning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 2 | 5 | Audio / COMAND bedieningspaneel Touchpad |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 3 | 5 | Voorste rechter omkeerbare rol voor noodspanning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 4 | 5 | Heads-up display | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 5 | 5 | Multimedia verbindingsmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 / 6 | 5 | Hybride: elektrische koelmiddelcompressor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 1 | 5 | Feedbacklijn, klem 30g, voorste SAM controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 2 | 5 | Radar sensor controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 3 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 4 | 5 | Knoppen groep op het dashboard aan de bestuurderszijde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 5 | 5 | Achterste klimaatcontrole-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 / 6 | 5 | Controle-eenheid voor de bandenspanning monitor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de kofferbak
Versie 1
Versie 2
1 – Voeding van terminal 30 “E1”
2 – Voeding van terminal 30g “E2”
| Nummer | [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 25 | BlueTEC: AdBlue controle-eenheid ® | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 401 | 15 | BlueTEC: AdBlue controle-eenheid ® | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 402 | 20 | BlueTEC: AdBlue controle-eenheid ® | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 403 | 30 | Geldig tot 30.11.2015: Voorpassagiersstoel, gedeeltelijk elektrische stoelverstelling schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Geldig vanaf 01.12.2015: Voorpassagiersstoel, gedeeltelijk elektrische stoelverstelling schakelaar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 404 | 30 | Geldig tot 30.11.2015: Bestuurdersstoel, gedeeltelijk elektrische stoelverstelling schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Geldig vanaf 01.12.2015: Bestuurdersstoel, gedeeltelijk elektrische stoelverstelling schakelaar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 405 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 406 | 30 | Linker voorportier controller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 407 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 408 | 30 | W205, S205, V205: Controller van de rechter achterportieren A205, C205: Achter controller |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 409 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 410 | 5 | Stationaire radio-ontvanger voor de afstandsbediening verwarming Antenne schakelaar voor telefoon en stationaire verwarming |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 411 | 30 | Voorste linker omkeerbare rol voor noodspanning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 412 | 7,5 | Hybride: batterijbeheer systeem controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 413 | 5 | Bagageklep controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 414 | 5 | Tuner module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 415 | 5 | Camera bedekking controle-eenheid Geuroplossing generator |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 416 | 7,5 | Antenne versterker / compensator van het mobiele telefoonsysteem Mobiele telefoon contactplaat |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 417 | 5 | 360 ° camera controle-eenheid achteruitrijcamera |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 418 | 5 | Verwarmingscontrole-eenheid voor achterstoelen Controle-eenheid AIRSCARF |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 419 | 5 | Controle-eenheid voor de lendensteunverstelling van de voorpassagiersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 420 | 5 | Controle-eenheid voor de lendensteunverstelling van de bestuurdersstoel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 421 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 422 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 423 | 5 | Versterker controle-eenheid van het audiosysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 424 | 15 | Controle-eenheid AIR BODY CONTROL Plus Betreft motor 276: Motor geluid controle-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 425 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 426 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 427 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 428 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 429 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 430 | – | Reserve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 431 | 25 | Multifunctionele voertuig controle-eenheid voor speciaal gebruik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 432 | 25 | Multifunctionele voertuig controle-eenheid voor speciaal gebruik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 433 | 15 | Controle-eenheid voor aanhangwagen herkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 434 | 15 | Controle-eenheid voor aanhangwagen herkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | AMG: Controller elektrische handrem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 435 | 25 | Controle-eenheid voor aanhangwagen herkenning AMG: Elektronische differentieel controle-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 436 | 15 | Controle-eenheid voor aanhangwagen herkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 437 | 25 | Controle-eenheid voor aanhangwagen herkenning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 438 | 30 | Controle-eenheid voor DC / AC omvormer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 439 | 5 | Tachometer Tachometer met spiegel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | A205: Achterste controle-eenheid | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 440 | 30 | Controle-eenheid voor de verwarming van de achterstoelen Controle-eenheid AIRSCARF |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 441 | 30 | Controle-eenheid AIRSCARF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 442 | 25 | Controle-eenheid voor het voedingssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 443 | 30 | Voorste rechter omkeerbare rol voor noodspanning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 444 | 15 | Elektrische connector van de tablet PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 445 | 15 | S205: Kofferbak aansluiting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 446 | 15 | Voorste sigarettenaansteker met asbak verlichting Interne voedingsaansluiting van het voertuig |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 447 | 15 | 12V aansluiting in de rechter middenconsole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 448 | 10 | Geldig voor transmissies 722, 725: Schakelcondensator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 449 | 5 | Betreft motor 626: Brandstoffilter cartridge met geïntegreerde verwarming AMG: Controller elektrische handrem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 5 | Achterste SAM controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 451 | 5 | Voedingssysteem controle-eenheid BlueTEC: AdBlue controle-eenheid ® |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 452 | 5 | Geïntegreerde radar sensor rechter achterbumper extern Geïntegreerde radar sensor linker achterbumper extern Geïntegreerde radar sensor centrale achterbumper Externe rechter achter radar sensor Externe linker achter radar sensor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 453 | 5 | Radar sensor linker voorbumper Geïntegreerde radar sensor rechter voorbumper COLLISION PREVENTION ASSIST controller |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 454 | 7,5 | Geldig voor transmissie 722: In volledig geïntegreerde transmissie controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Rijleer pakket: verlichting schakelaar voor voetruimte Schakelaar voor het monitoren van het pedaal BlueTEC: AdBlue controle-eenheid ® |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 455 | 5 | DC / AC omvormer controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 456 | 5 | Radar sensor voor lange afstand Elektrische DISTRONIC controller |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 457 | 5 | Hybride: Kracht elektronica controle-eenheid Batterijbeheer AMG: Elektronische differentieel controle-eenheid Actieve motorsteun controle-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 458 | 5 | Achterste schakelmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 459 | 5 | Hybride: oplader AMG: AMG ophangingscontrole-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 460 | 10 | KEYLESS-GO controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 461 | 5 | FM 1 antenne versterker, AM, CL [ZV] en KEYLESS-GO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 462 | 40 | Controle-eenheid van de versterker van het audiosysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 463 | 30 | W205, S205, V205: Verwarming van de achterruit via achterruit interferentiecondensator A205, C205: Zachte bovenkant / interne elektrische connector van het voertuig |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 464 | 40 | Bagageklep controle-eenheid Bagageklep controle-eenheid |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 465 | 40 | Achterste SAM controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 466 | 40 | Achterste SAM controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 467 | 40 | Betreft motor 626: Brandstoffilter cartridge met geïntegreerde verwarming A205: Achterste controle-groep |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | Relais 15 interne circuit van het voertuig |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | Verwarming achterruit relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| U | Drinkbekerhouder in de tweede rij stoelen en relais van de aansluitingen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V | BlueTEC: AdBlue relais ® | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X | 1e rij stoelen / koelbox van de kofferbak en relais van de aansluitingen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Y | Reserve relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZR1 | Geldig voor motor 626: Relais van de brandstoffilter verwarming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZR2 | Reserve relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZR3 | Reserve relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Interne zekeringkast
F32 / 4k2 – Ruststroom onderbrekings relais
| Nummer | [A] | Beschrijving |
| 1 | – | Zekeringkast van de motorruimte |
| 2 | 150 | Hybride: extra batterij relais voor ECO start / stop functie |
| 3 | 40 | Ventilator regelaar |
| 4 | – | Reserve |
| 5 | 150 | Betreft dieselmotor: PTC verwarming versterker |
| 6 | 80 | Zekeringkast op de rechter A-stijl. |
| 7 | 150 | Zekering en relais module achter |
| 8 | – | Reserve |
| 9 | – | Reserve |
| 10 | 60 | Geldig voor transmissies 722, 725: In volledig geïntegreerde transmissie controle-eenheid |
| 100 | Hybride: in volledig geïntegreerde transmissie controle-eenheid | |
| 11 | – | Reserve |
| 12 | 40 | Zekering en relais module achter |
| 13 | 50 | Zekeringkast op de rechter A-stijl. |
