Mitsubishi Carisma (1995-2004) – zekeringdoos
Mitsubishi Carisma – schema van de zekeringen
Productiejaar: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004.

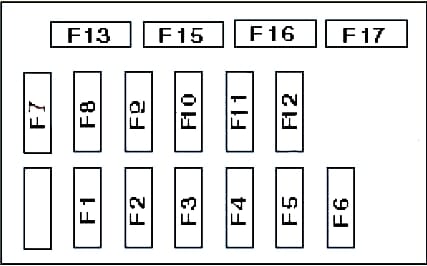

Zekeringkast en relais in het passagiersgedeelte
Bevindt zich onder het dashboard aan de bestuurderszijde.
Beschrijving
| F1 | 15A Sigarettenaansteker, klok. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10A Elektrische buitenspiegels, centrale vergrendeling signaalcontrole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10A Immobilizer, richtingaanwijzers, alarmlichten, SRS-systeem (airbags) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15A Airconditioningsysteem, koplampen sproeier, zonnedak, dagrijverlichting systeem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15A Centrale vergrendeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20A Voorruitwissers, voorruit sproeier, achterruitwisser, achterruit sproeier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 20A Zekering, centrale vergrendeling signaalcontrole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10A Claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10A Achteruitrijlichten, versnellingscontrole, SRS-systeem (airbags) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10A Cruise control, audiosysteem, ABS-systeem, antislipsysteem, elektrische ramen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20A Verwarmde stoelen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10A Dashboard, antislipsysteem, ABS-systeem, cruise control, antenne, SRS-systeem (airbags) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Ventilator motor airconditioning 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relais
- R1 – Relais richtingaanwijzers en alarm
- R2 – Relais achterruitverwarming
- R3 – Relais ventilatormotor verwarming
Relaiskast
Geïnstalleerd naast de zekeringkast en relais.
Beschrijving
| A-67X | Besturingseenheid centrale vergrendeling (modellen zonder afstandsbediening centrale vergrendeling) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-68X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-69X | Relais achterruitwisser | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-70X | Relais mistlampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-71X | Relais mistlampen (* 4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-72X | Dioden | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-73X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-74X | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-75X | J / C ( 1 ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A-76X | J / C ( 2 ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekering- en relaiskasten in de motorruimte

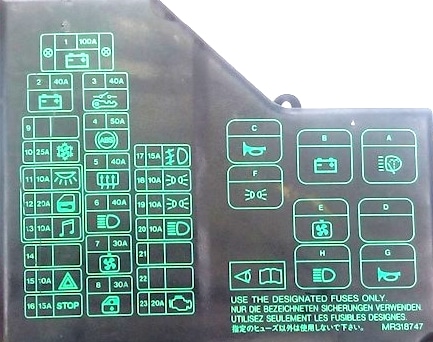

Hoofdzekeringkast
Bevindt zich aan de linkerkant van de motorruimte naast de steun.
Beschrijving
| F1 | 80A Zekering – Generator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 40A Zekering schakelaar – airconditioning/verwarming, centrale vergrendeling, zonnedak, alarmsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 40A Zekering schakelaar – Alarmsysteem, ontsteking | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 50A Zekering – ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20A Zekering schakelaar – Brandstofinjectiesysteem, automatische transmissie controle systeem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30A Zekering schakelaar – Laadsysteem, koplampen, achterlichten / sproeier en koplampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 30A Zekering – Ventilatormotor koeling, airconditioning | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 30A Zekering schakelaar – Elektrische ramen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 25A Zekering schakelaar – Verwarmde achterruit, verwarmde buitenspiegels in de deuren | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20A Ventilator condensator airconditioning | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10A Klok, bagageruimte verlichting, antenne, interieurverlichting, voeding van de elektronische motorbesturingseenheid | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20A Centrale vergrendeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10A Audiosysteem, cruise control: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Alarm 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 15A Remlichten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15A Voor mistlampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10A Achterklep – links, dashboardverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10A Achterklep – rechts | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10A Mistlampen, dimlichten, indicator dimlichten; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relais
- A – Relais van de koplamp sproeier pomp
- B – Reserve
- C – Relais van het signaal
- D – Reserve
- E – Relais ventilatormotor koeling
- F – Relais afmetingen
- G – Relais van de alarm claxon
- H – Relais van de koplampen
Extra kast
Geïnstalleerd op de rechter spatbord van de motorruimte.
Beschrijving
| 1 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relais ventilatormotor condensator airconditioning 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relais ventilatormotor condensator airconditioning 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relais van de airconditioningcompressor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Airconditioningcompressor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
