Mitsubishi Pajero (1991-2006) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Mitsubishi Pajero (1991–2006), krijg je informatie over de locatie van de zekeringpanelen binnen het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekering- en relaischema – Mitsubishi Pajero, Montero, Shogun

Betreft voertuigen geproduceerd in de jaren:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

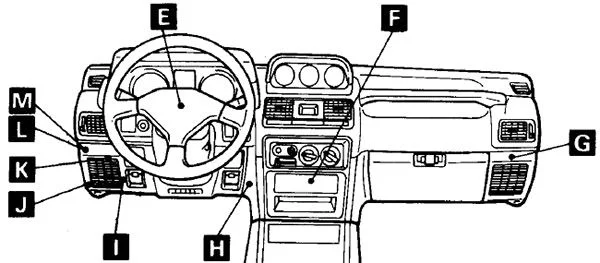

Schema van de zekeringkast op het dashboard

De zekeringkast bevindt zich achter het deksel in het dashboard.

Mitsubishi Pajero (1991-1999) - zekeringkast

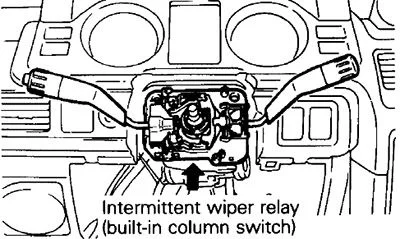

E. Intermitterend relais van de ruitenwissers (schakelaar ingebouwd in de kolom).
Mitsubishi Pajero (1991-1999) - zekeringkast

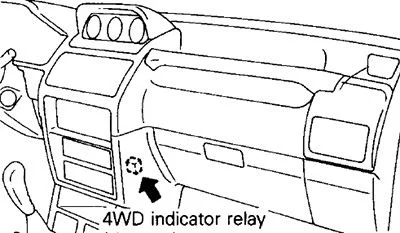

F. Relais van de 4WD-indicator of relais van de ABS-voeding.

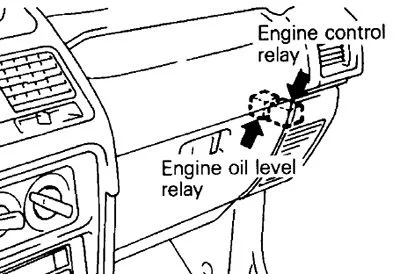

G. Relais van het motorolie-niveau / relais van de motorcontrole.

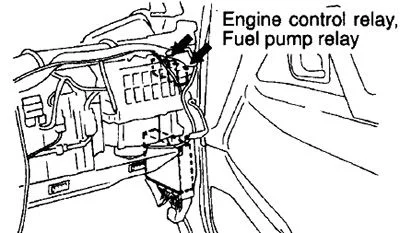

Relais van de motorcontrole / relais van de brandstofpomp.

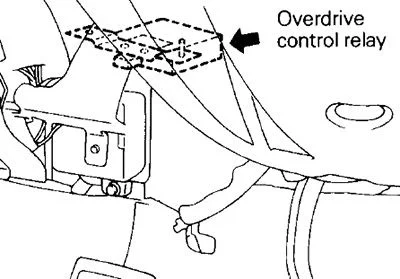

H. RHD: Relais van de overbelastingscontrole.

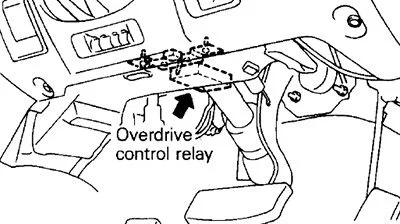

I. LHD: Relais van de overbelastingscontrole.

J. Zekeringkast.
K. Relaiskast.

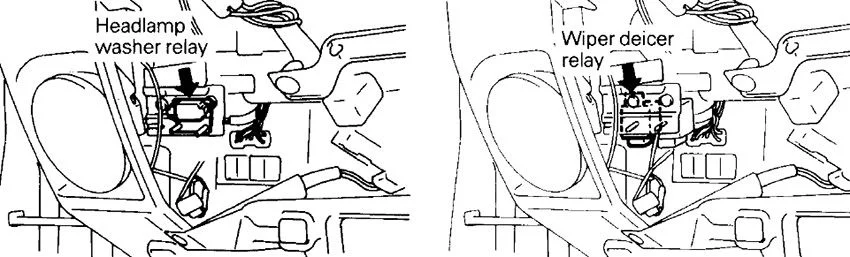

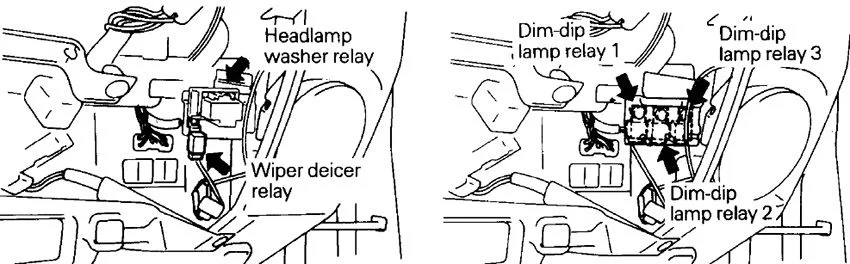

L. LHD: Relais van de koplampenwissers / relais van de ontdooiing van de ruitenwissers.

M. RHD: Relais van de koplampenwissers / relais van de ontdooiing van de ruitenwissers / relais van de gedimde lampen nr. 1-2-3.

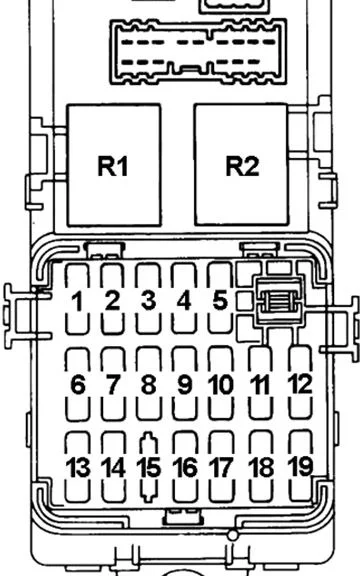

Schema van de zekeringkast

Nummer Ampère [A] Beschrijving
1 20 Achterste airconditioning controle-eenheid
2 10 Overbelastingscontrole relais, ELC-4 A/T controle-eenheid, cruise control
3 10 DRL controle-eenheid, ventilator relais, achterste verwarming relais, koplampenwissers relais, ontdooiing relais, ruitenwisser ontdooiing timer, mobiele telefoon
4 10 Radio, klok, accessoires relais, automatische snelheidscontrole-eenheid, datainterface connector
5 15 Aansteker, elektrisch verstelbare spiegel, accessoires relais
6 15 Deurvergrendeling controle-eenheid, deurvergrendeling relais
7 10 Variabele demper controle-eenheid, ABS controle-eenheid, 4WD indicator controle-eenheid, 4WD indicator relais, overbelastingscontrole-eenheid, variabele demper controle-eenheid, ABS voeding relais, Mete combinatie
8 10 Raam relais, verwarmd zitplaats
9 15 Ruitenwisser en sproeier, achterruitenwisser en sproeier, zonnedak
10 10 Toeter, cruise control controle-eenheid, achterlicht relais, gedimde lamp relais, DRL relais
11 10 Gecombineerde meter, motorantenne controle-eenheid, verlichting monitoring pieper, waarschuwingslampje
12 10 Indicator lamp, waarschuwingslamp, SRS diagnose-eenheid
13 10 Motor van de achterste verwarming ventilator
14 15 Accessoires relais
15 20 Zonnedak
16 25 Ventilator motor
17 15 Stoplicht, ABS, automatische snelheidscontrole systeem
18 15 Achteruitrijlamp, achterdifferentieel vergrendeling controle-eenheid, SRS diagnose-eenheid
10 Reserve lamp, achterdifferentieel controle-eenheid
19 10 Motor controle-eenheid, ELC-4 A/T controle-eenheid, interieurverlichting, leeslamp, laadruimte verlichting, gecombineerde meter, radio, klok, deurvergrendeling controle-eenheid, automatische cruise control controle-eenheid, ABS controle-eenheid, SRS diagnose-eenheid, veel -meter, gecombineerde meter, mobiele telefoon, tijdschakelaar voor ontsteking verlichting;
Relais
R1 Accessoires aansluiting
R2 Ventilator motor
Leggere  Mitsubishi Mirage (2012-2019) - zekeringdoos

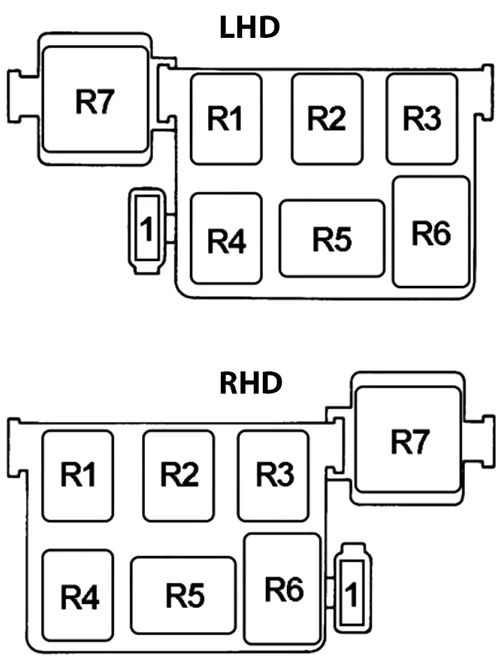

Relaiskast van het passagierscompartiment

Nummer Ampère [A] Beschrijving
1 15 Zonnedak
2 20 Ontdooiing
15 LHD: mistlamp
Relais
R1 –
R2 Achterste verwarming
R3 Raam voeding
R4 Deurvergrendeling controle
R5 Ontdooiing
R6 Intermitterende achterruitenwisser
R7 Knipperlichten en alarmlichten

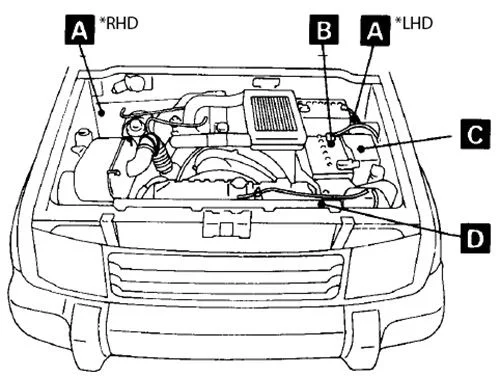

Schema van de zekeringkast in de motorruimte

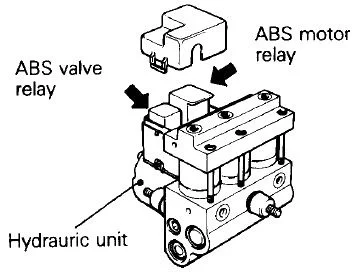

A. ABS motor relais, ABS klep relais.

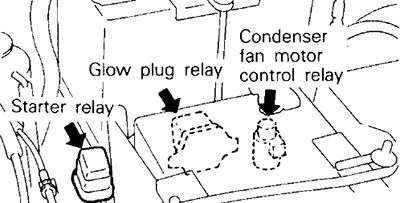

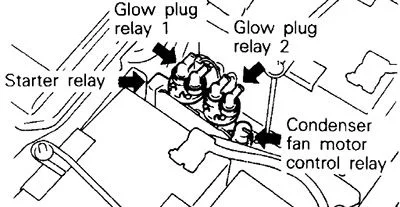

B. 1991 (Super Quick Glow): Gloeilamp relais nr. 1 / Gloeilamp relais nr. 2 / Condensator ventilator motor relais / Startmotor relais.

1991 (Auto Glow): Gloeilamp relais / Condensator ventilator motor relais / Startmotor relais.

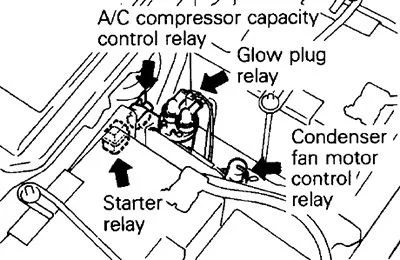

Diesel (1993): Prestaties controle relais van de airconditioningcompressor / Gloeilamp relais / Condensator ventilator motor relais / Startmotor relais.

C. Zekeringkast.

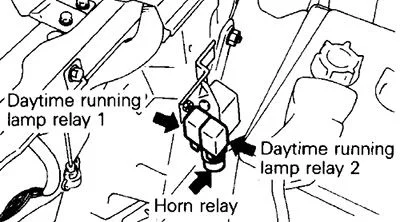

D. Toeter relais (1993) / Dagrijverlichting relais nr. 1-2 / Dagrijverlichting controle-eenheid / Condensator ventilator motor relais (1991).

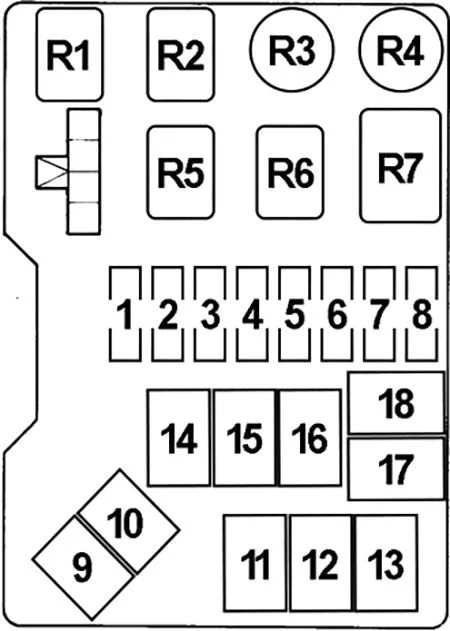

Schema van de zekeringkast

Nummer Ampère [A] Beschrijving
1 15 Verwarming van de brandstofleiding
2 10 Airconditioningcompressor
3 25 Condensator ventilator motor
30 Diesel (met dubbele airconditioning): Condensator ventilator motor
4 10 Mistachterlicht, koplamp (met DRL)
5 10 Achterlicht, DRL controle-eenheid, klok, koplamp (met DRL), kentekenlamp, koplampenwissers
6 10 Achterlicht, kentekenlamp, mistlamp
15 Achterlicht, mistlamp (RHD)
7 10 Bovenste straler indicator
8 10 Waarschuwingslampje
9 60 Airconditioning, Zekering (passagierscompartiment): “1”, “6”, “13”, “14”, “16”, “17”, “19”
10 100 Generator
11 20 MPI-systeem, immobilizersysteem of intercooler ventilator
12 40 Ontstekingsschakelaar en startcircuit, toeter
13 –  –
14 30 Ontdooiing, verwarmingssysteem van de deurspiegel, ruitenwisser ontdooiing
15 30 Elektrisch raam, elektrisch zitplaats
16 –  –
17 30 Condensator ventilator motor
18 40 Generator, koplamp relais, achterlicht relais
Relais
R1 Mistachterlicht
R2 Achterlicht
R3 Condensator ventilator motor
R4 Airconditioningcompressor
R5 Toeter
R6 Mistlamp voor

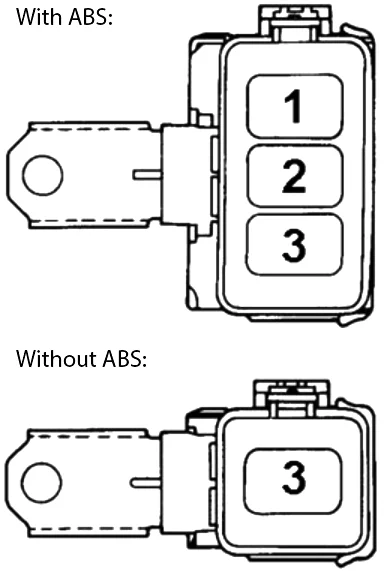

Zekeringkast 2

Nummer Ampère [A] Beschrijving
1 60 ABS-circuit (voedingsbron van de hydraulische eenheid)
2 20 1991-1993: ABS controle-eenheid, ABS voeding relais
3 80 Verlichting controle circuit
Leggere  Mitsubishi Lancer VIII (2008-2016) - batterij

Zekering- en relaischema – Mitsubishi Pajero, Montero, Shogun

Betreft voertuigen geproduceerd in de jaren:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

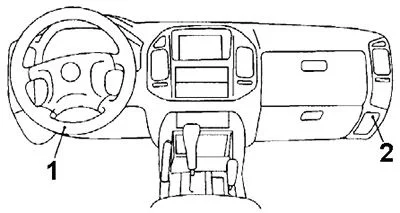

Zekeringkast op het dashboard

De zekeringkast bevindt zich achter het deksel van het dashboard. Trek het deksel van de zekeringkast om het te verwijderen.

1) Zekeringkast/achterlicht/mistlamp/ventilator/voedingsaansluiting

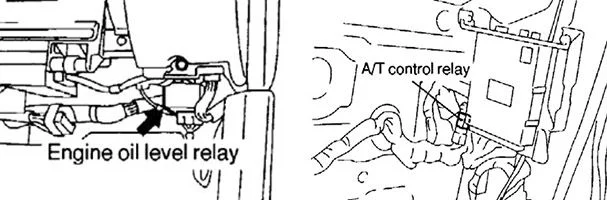

2) Motorolie-niveau / A/T controle relais

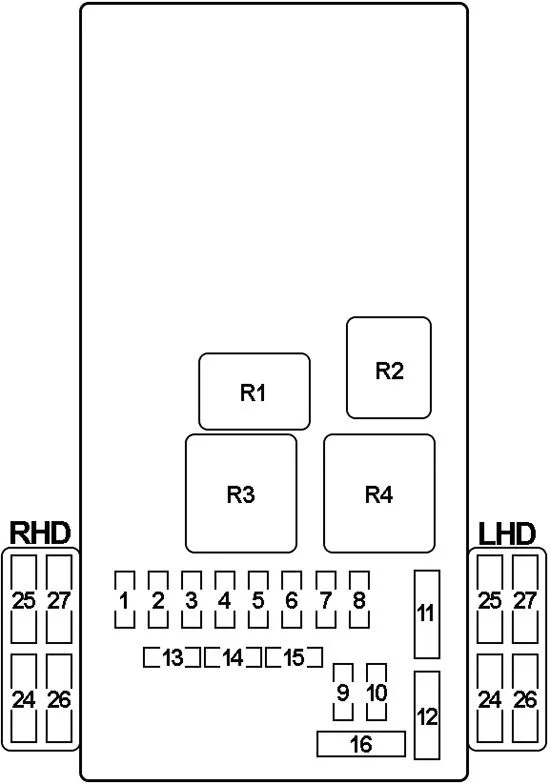

Schema van de zekeringkast

Nummer Ampère [A] Beschrijving
1 15 A/C-ECU, ETACS-ECU, motor van de achterruitenwisser, motor van de achterruitenwisser, elektrisch verstelbare spiegel
2 –  –
3 –  –
4 15 Aansteker, centrale display
5 15 ABS-ECU, ABS G-sensor, airconditioningcompressor relais, A/C-ECU, airconditioning schakelaar, automatische compressor-ECU, condensator ventilator relais, deflector relais, voorste ventilator relais, voorste ECU, achterste ventilator voor, verwarmingsbuis schakelaar, HBB pieper, motor 2 relais, externe/interne luchtklep motor controle, PTC verwarming relais, achterste airconditioning controle-eenheid, achterste airconditioning schakelaar, achterste airconditioning eenheid, achterste ventilator relais, achterste radiator controle-eenheid, achterste radiator schakelaar, achterste koeling eenheid, achterste verwarming controle-eenheid, achterste verwarming schakelaar, achterste verwarming eenheid, zonnedak motor groep, transfer-ECU, klep relais, ruitenwisser ontdooiing schakelaar, ruitenwisser ontdooiing relais
6 10 Cruise control schakelaar, gecombineerde kilometerstand, kolom-ECU, EGR elektromagnetische klep nr. 1, EGR elektromagnetische klep nr. 2, ETACS-ECU, GDI ECO-ECU lampje, immobilizer-ECU (4D5), achterdifferentieel vergrendeling-ECU, elektromagneet Klep A, elektromagnetische klep B, SRS-ECU, gasklep controle-eenheid, voertuig snelheid sensor, 4WD-ECU indicator
7 20 Gecombineerde kilometerstand, brandstofpomp module, brandstofpomp relais
8 10 Gecombineerde kilometerstand, motor-A/T-ECU, motor-ECU, ETACS-ECU, voorste krukas snelheid sensor, invoer krukas snelheid sensor, uitvoer krukas snelheid sensor, SRS-ECU, transfer-ECU, achterste krukas snelheid sensor, SC Sensor “G
9 10 Mistachterlicht relais, gecombineerde achterlicht
10 20 ETACS-ECU, diagnose connector
11 30 Automatische compressor-ECU, deflector, zekering (passagierscompartiment): “25”
12 30 Airconditioning schakelaar, automatische compressor-ECU, ventilator weerstand, ventilator motor, lineaire ventilator controle-eenheid
13 –  –
14 –  –
15 –  –
16 –  –
24 10 HBB, EBD, ABS
25 10 Deflector, verwarmingssysteem van de deurspiegel
26 20 Zonnedak
27 20 Verwarmd zitplaats

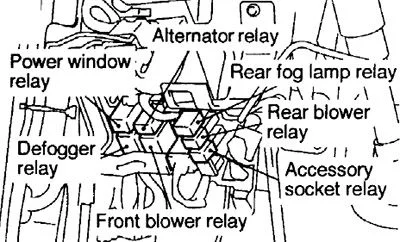

Relais
R1 Raam voeding
R2 Generator
R3 Condensator ventilator
R4 Deflector
Leggere  Mitsubishi L200 III (1996-2006) - batterij

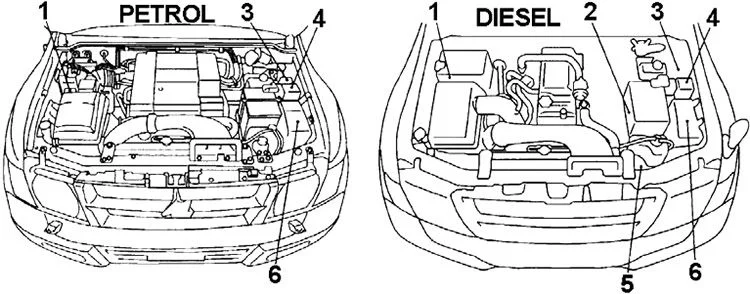

Zekeringkast in de motorruimte

  1. RHD: Relaiskast nr. 2
  2. Diesel: gloeilamp relais
  3. LHD: Relaiskast nr. 2
  4. Relaiskast nr. 1
  5. 4M4: PTC verwarming relais
  6. Zekeringkast

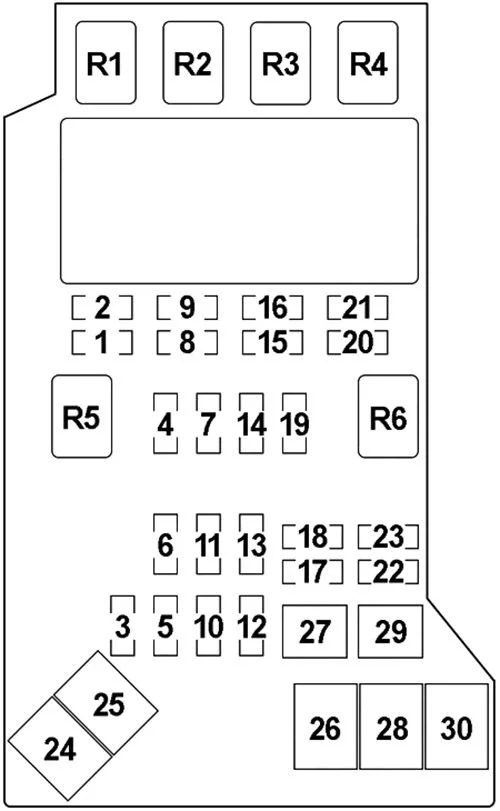

Schema van de zekeringkast

Nummer Ampère [A] Beschrijving
1 10 Toeter
2 20 Voorruitwisser, sproeier
3 20 Brandstofpomp
4 10 Accessoires aansluiting, klok, motorantenne, radio, centrale display circuit
5 25 PTC verwarming
6 25 Condensator ventilator
7 10 Klok, gecombineerde kilometerstand, deurlamp, sleutelcilinder verlichting, centrale display, radio, recorder, kamer lamp, zonnedak, ECU voeding
8 10 Gecombineerde kilometerstand, motor-A/T-ECU, motor-ECU, achterlicht
9 10 Achterlicht
10 15 Accessoires aansluiting
11 20 Achterste ventilator
12 25 Verwarming van de brandstofleiding
13 15 Ruitenwisser ontdooiing
14 10 Airconditioningcompressor
15 10 Koplamp (dimlicht)
16 10 Koplamp (dimlicht), koplamp hoogteverstelling
17 –  –
18 20 Motor-A/T-ECU, A/T-ECU Voeding
19 20 Mistlamp voor
20 10 Koplamp (grootlicht)
21 10 Koplamp (grootlicht), grootlicht controle lampje
22 10 Laad, knipperlicht lampje
23 15 Stoplicht
24 60 Zekeringen (motorruimte): nr. “5”, “6”, “7”, “10”, “11”, “13”, “14”, “31”, “32”, “33” “25”, Zekering (passagierscompartiment): nr. “9”, “10”, “11”, “12”
25 120 Koplamp, mistlamp voor, achterlicht, zekering (motorruimte): nr. “18”, “22”, “23”, “26”, “27”, “29”
26 40 Ontsteking
27 30 Elektrisch raam, elektrisch zitplaats, zekering (passagierscompartiment): nr. “26”
28 –  –
29 20 Motor controle, INVECS-II, immobilizer, automatische snelheidscontrole systeem, Mitsubishi stabiliteitscontrole
30 40 PTC verwarming, verwarmingsinactiviteit systeem (Diesel)
Relais
R1 Condensator ventilator (hoge snelheid)
R2 Condensator ventilator (lage snelheid)
R3 Ruitenwisser ontdooiing
R4 Airconditioningcompressor
R5 Toeter
R6 Mistlamp voor

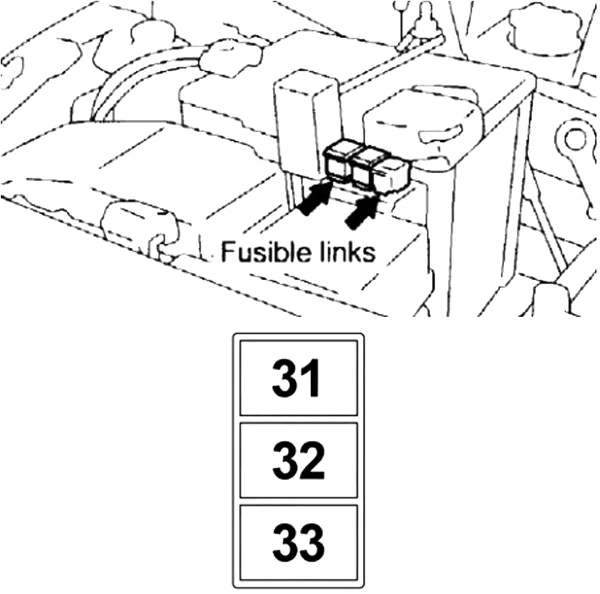

Zekeringkast 2

Nummer Ampère [A] Beschrijving
1 60 HBB, EBD, ABS
2 40 HBB, EBD, ABS
3 80 Motor controle, voorverwarmingssysteem (Diesel)

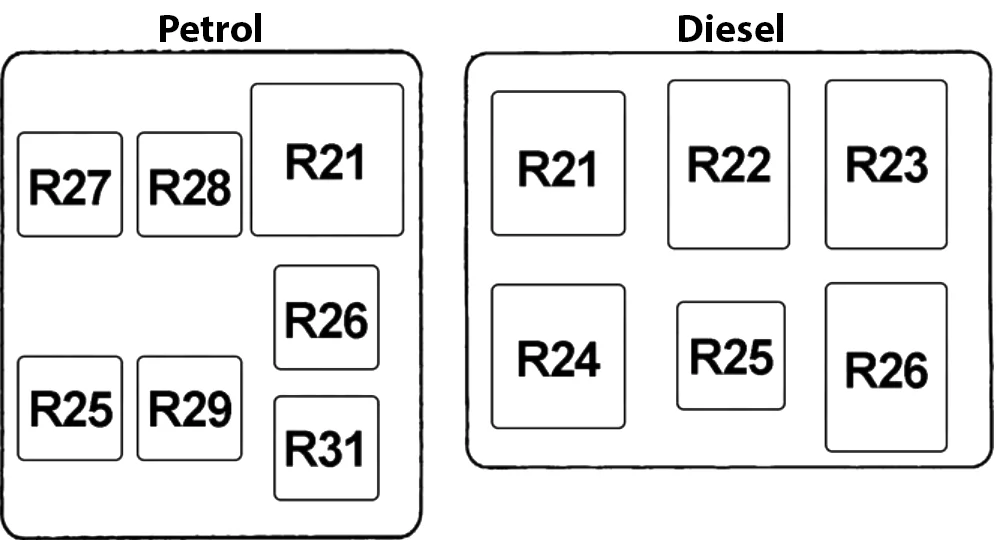

Relaiskast 1

Nummer Relais
R21 ABS klep
R22 Verwarming van de brandstofleiding
R23 Brandstof onderbreking
R24 Starten
R25 Motor controle
R26 Benzine: Brandstofpomp nr. 2
R27 Brandstofpomp nr. 1
R28 Injectie driver controle
R29 Gasklep servocommand
R31  –

Relaiskast 2

Nummer Relais
R19 ABS motor nr. 1
R20 ABS motor nr. 2
