Schema van zekeringen en relais – Nissan Cube AZ10

Betreft voertuigen geproduceerd in de jaren:

1998, 1999, 2000, 2001, 2002 en 2003.

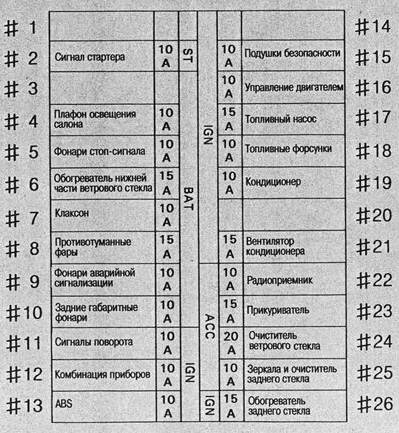

Interieur

Beschrijving

Eerste kolom
10A is het “startsignaal”.
15A – “netwerk 100B”
10A – “raamopener”
10A – “licht in het interieur”
10A – “remlichten”
15A – “verwarming ruitenwissers”
10A – “claxon”
15A – “mistlamp”
10A – “noodlichten”
10A -” achteruitrijlichten “
10A -” richtingaanwijzers “
10A -” dashboard “
10A -” ABS “

Tweede kolom
10A – “versnellingsbak”
10A – “airbag”
10A – “ECU”
15A – “brandstofpomp”
10A – “injector”
10A – “airconditioning”
lege regel
15A – “ventilatoren”
10A – “radio-cassette”
15A – “elektrische aansluitingen, aansteker”
20A -” ruitenwissers “
10A -” spiegel, achterruitwisser “
15A -” verwarming (glas) “

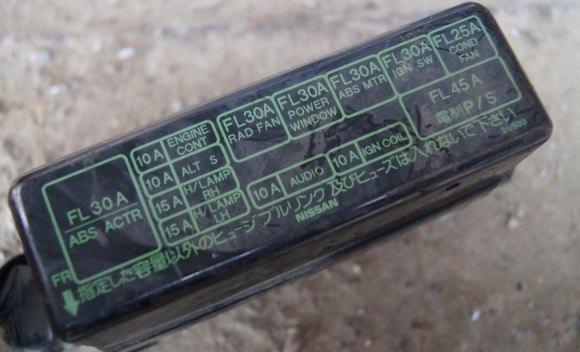

Motorruimte

• 30A ABS
• Motor 10A
• Generator 10A
• 15A Koplampen (rechterzijde)
• 15A Koplampen (linkerzijde)
• Elektrische ventilator 30A
• Elektrische raamopeners 30A
• 30A ABS
• Audio-installatie 10A
• Injectiesysteem 10A
• Injectiesysteem 30A
• Airconditioning ventilator 25A
• 45A Servostuur.

Controleer de toewijzing van uw zekeringen met de huidige beschrijving op de deksel van de kast.
