Schema van zekeringen en relais – Nissan Atlas

Betreft voertuigen geproduceerd in de jaren:

1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 en 2008.



Passagierscompartiment

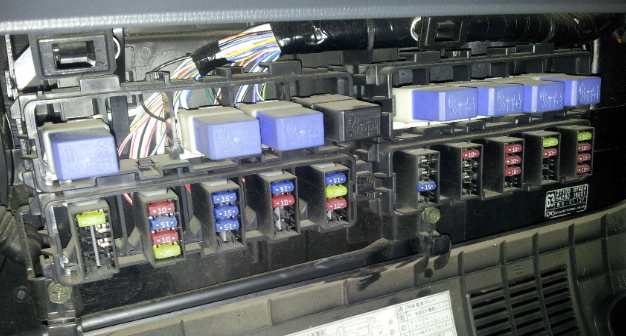

De zekeringkast bevindt zich in het paneel en is afgesloten met een beschermkap, waarop het actuele schema met de beschrijving van de elementen staat vermeld.

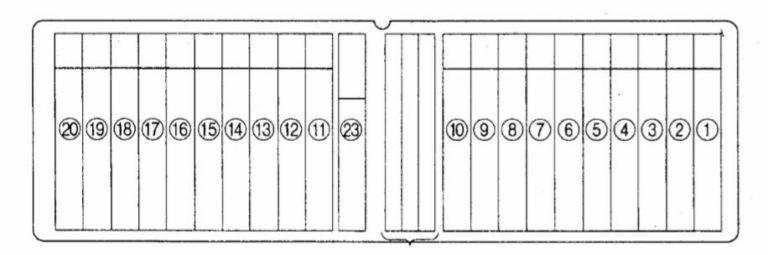

Type 1

Beschrijving

1	25A / 15A Motor van de verwarming ventilator, weerstand van de verwarming ventilator, temperatuurschakelaar, drukschakelaar, relais voor uitschakeling van de airconditioning, relais van de airconditioning, thermostaat, klep e/p van het XX snelheid verhogingssysteem (FICD)
2	10A Airconditioningschakelaar, airconditioning relais, drukschakelaar, elektromagnetische koppeling van de airconditioningcompressor, klep e/p van het XX snelheid verhogingssysteem (FICD), thermostaat
3	10A Startmotor relais, startblokkering schakelaar
4	15A Aansteker, radio
5	10A Koplamp (rechts), relais van de koplamp schakelaar
6	10A Koplamp (links), relais van de koplamp schakelaar, richtingaanwijzer relais, richtingaanwijzer;
7	15A Radio en klok, interieurverlichting, schakelaar van de interieurverlichting, eindschakelaars van de deuren, achteruitrijwaarschuwingspieper, deurslot schakelaar, centrale vergrendel relais, elektrische deursloten, centrale vergrendel controller, snelheidsmeter
8	15A Noodschakelaar, claxon, relais van de claxon, claxon schakelaar, richtingaanwijzers
9	Relais dimensionaal 15A, lichten, schakelaar van de mistlampen, mistlampen, lichtschakelaar, schakelaar van de achteruitrijlamp, relais van de achteruitrijlamp
10	10A Remlichtschakelaar, remlicht, schakelaar van de versnellingsselector
11	15A Schakelaar voor de ruitenwisser en de ruitensproeier, motor van de ruitenwisser, motor van de ruitensproeier, relais van het interval van de ruitenwisser
12	10A Relais van de bergrem, elektronische controle-eenheid van de automatische transmissie, indicator “OD OFF”, indicator “NIET GELAAD”, relais van de ventilatormotor van de condensor, achteruitrijwaarschuwingspieper, schakelaar van de achteruitrijlichten, achteruitrijlichten, startblokkering schakelaar, relais van de startmotor, motorstartassistentie (QOSIII), controller van de motorstartassistentie (QOSII), relais van de ontstekingskaarsen nr. 1, relais van de ontstekingskaarsen nr. 2, indicator van de ontstekingskaarsen, indicator van de koelvloeistoftemperatuur, temperatuursensor, voertuigsnelheidssensor, instrumentenpaneel, relais van het elektrische raam, relais van de richtingaanwijzers, schakelaar van het 4WD controlesysteem, relais van het 4WD systeem, elektropneumatische klep van het vierwielaandrijving controlesysteem
13	10A / 15A Brandstofverwarmer
14	15A Achterverwarming, schakelaar van de achterverwarming
15	10A Ontluchtingsremschakelaar, relais van de ontluchtingsrem, elektromagnetische klep van de ontluchtingsrem, elektromagnetische koppeling van de ontluchtingsrem, gaspedaal
16	10A Mistlamp schakelaar, mistlampen, ECU
17	10A Richtingaanwijzers, schakelaar van de richtingaanwijzers
18	Alternator 15 A, laad relais, startassistentie controller (QOSIII)
19	10A Stopmotor, elektromagnetische afsluitklep voor brandstof
20	10A Schakelaar voor het regelen van de koplampen, elektrische aandrijving voor het regelen van de koplampen
23	15A Versterkers van het knipperlichtsignaal, relais van de knipperlichtversterker;



Type 2

Het actuele schema bevindt zich op de achterkant van de omslag.

Beschrijving

Als de labels in het Engels zijn, controleer dan de tabel.

VERWARMING	Verwarming
CLIMATISATIE	Airconditioning
SECTIE	ABS
HSA	Hellingstart systeem
STARTER	Starter
RADIO, AANSTEKER	Radio, aansteker
HOofdkoplamp (RECHTS)	Koplamp rechts
KOPLAMP (LINKS)	Koplamp links
INTERNE LAMP, KLOK	Interne lamp, klok
Nood, CLAXON	Waarschuwing, claxon
STAART	Positielichten
MISTLAMPE	Mistlampen
REMLICHT	Remlichten
RUITENWISSER	Ruitenwisser en ruitensproeier
INDICATOR, ACHTER	Instrumentenpaneel, achteruitrijlicht
BRANDSTOFVERWARMER	Brandstofverwarming
ZITVERWARMING	Zitverwarming
BERGREMMEN	Bergrem
MISTLAMPE	Mistlampen
STARTER S/LAMP	Richtingaanwijzers
GENERATOR	Generator
STOP MET PRECISIE	Motorstop
ELECTRISCHE RAAM	Elektrische ramen

Relais en zekeringkast

Deze bevindt zich aan de linkerkant van de achtercabine of achter de linker spatbord. Er zullen zekeringen of hoge vermogen zekeringen en aparte relais zijn.

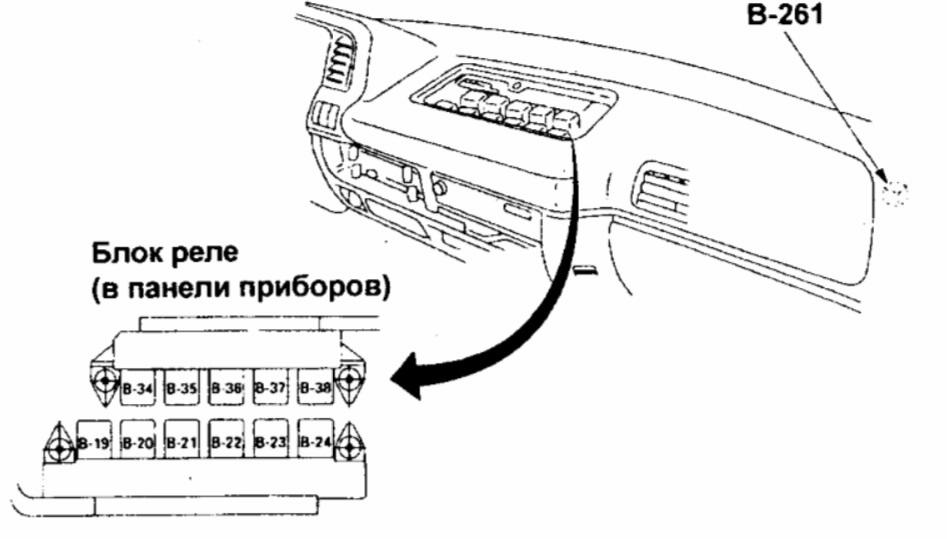

Relaiskast

De afzonderlijke elementen kunnen zich buiten de blokken bevinden. Bijvoorbeeld B -261.

Beschrijving

W 9	Relais van het wisselsysteem van de werkinterval van de ruitenwisser (UIT)
B-19	Laad relais
B-19	(LAAD)
W 20	Relais van de koplampen
W 20	(KOP)
O 21	Relais van de airconditioning, verwarming en ventilatie (VERWARMING EN AIRCONDITIONING)
B-22	Dimensionaal relais (STAART)
B-23	Relais van de gecombineerde schakelaar
B-23	(WEERSTAND)
B-24	Relais van de claxon
B-24	(CLAXON)
B-34	Relais van de achteruitrijlamp
B-34	(ACHTERUITRIJLAAMP)
B-35	Activatie van het licht relais
B-35	(RICHTINGAANWIJZER)
B-35	Relais van de achteruitrijlamp
B-35	(RR MISTLAMPE)
B-36	Relais van het elektrische raam
B-36	(ELECTRISCHE RAAM)
B-37	Relais van de drukschakelaar
B-37	(THERMISCHE AIRCONDITIONING)
B-38	Relais van de bergrem
B-38	(VERVANGENDE REM)
J-12	Relais van de startmotor
J-12	(STARTER)
J-13	Relais van de ontstekingskaars
J-14	Relais van de ontstekingskaars
J-16	Relais voor de controle van de verwarming van de condensor (CDS)
J-18	Relais voor de controle van de ontluchtingsrem
J-18	(VERVANGING VAN DE REMCONTROLE)
J-19	Relais van het 4WD systeem
J-19	Relais voor de uitschakeling van de airconditioning
J-19	(UITSCHAKELING A/C).
J-20	Relais van de richtingaanwijzers (contourlicht)
