Nissan Xterra N50 (2005-2015) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Nissan Xterra N50 (2005–2015), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Schema van zekeringen en relais – Nissan Xterra N50

Betreft voertuigen geproduceerd in de jaren:

2005, 2006, 2007, 2008, 2009.

Voor de sigarettenaansteker (voedingsaansluitingen) in de Nissan Xterra zijn de zekeringen nr. 5 (2005-2009: voedingsaansluiting van de console / 2010-2015: voedingsaansluiting), nr. 7 (2005-2009: bovenste voor voedingsaansluiting) in de zekeringkast van het dashboard en de zekering 26 (onderste voor voedingsaansluiting) in de zekeringkast van de motorruimte verantwoordelijk.

Instrumentenpaneel

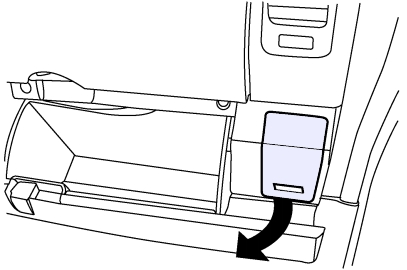

Nissan Xterra N50 (2005-2009) - zekeringkast



Nissan Xterra N50 (2005-2009) - zekeringkast

Nissan Xterra N50 (2005-2009) - zekeringkast

Nummer Ampère [A] Beschrijving
1 10 Carrosseriemodule, motorbesturingsmodule
2 – Niet gebruikt
3 10 Differentialslotmodule;

Schakelaar voor de modus van het differentieel slot.
4 10 Audio;

Carrosseriemodule;

Satellietradio-tuner.
5 15 Voedingsaansluiting van de console
6 10 Afstandsbediening voor buitenspiegels
7 15 Bovenste voor voedingsaansluiting
8 10 Voorluchtregeling;

Relais voor de voorste ventilatormotor.
9 – Niet gebruikt
10 – Niet gebruikt
11 – Niet gebruikt
12 10 ASCD remschakelaar;

Verwarmd stoel relais;

Databusconnector;

Stoplichtschakelaar;

Sonarsysteem;

Automatische transmissiecontrolesysteem;

Audio.
13 10 Diagnosesensor voor airbags;

Besturingsmodule voor het passagiersclassificatiesysteem.
14 10 Gecombineerde kilometerteller;

Automatische antiverblindingsspiegel.
15 10 Gecombineerde schakelaar
16 10 Verwarmd stoel relais
17 15 Audioversterker;

Satellietradio-tuner.
18 10 Carrosseriemodule;

Relais voor de lichten in de laadruimte;

Voorlicht van de cabine/kaart;

Verlichting van het contactslot;

Verlichting in de tweede rij;

Remcontrolesysteem;

Vierwielaandrijving.
19 10 Automatische antiverblindingsspiegel;

Gecombineerde kilometerteller;

Databusconnector;

Besturingsmodule voor het differentieel slot;

Voorluchtregeling;

Bandenspanning controlesysteem.
20 10 Stoplicht relais;

Stoplichtschakelaar.
21 10 Stuurhoek sensor;

Overdrachtsbesturingsmodule;

Carrosseriemodule;

Interne verlichting;

Elektrisch vergrendelingssysteem;

NVIS;

Voertuigbeveiligingssysteem.
22 10 Automatische transmissie-eenheid

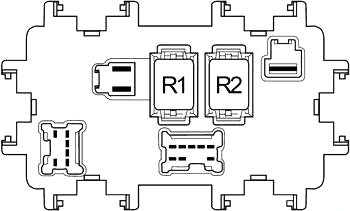

Relais
R1   Niet gebruikt
R2   Accessoire

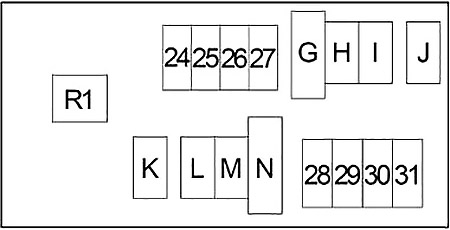

Motorruimte

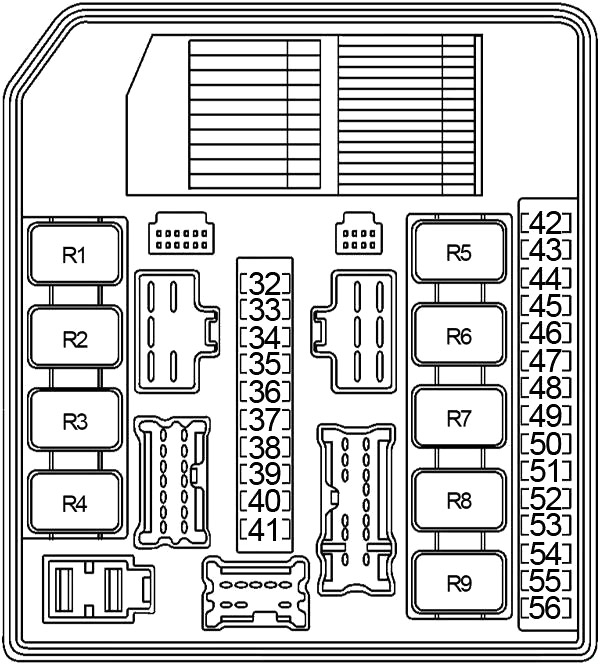

Nissan Xterra N50 (2005-2009) - zekeringkast

Nissan Xterra N50 (2005-2009) - zekeringkast


Nummer Ampère [A] Beschrijving
24 15 Relais voor de voorste ventilatormotor
25 10 Sleutel schakelaar
26 20 Onderste voor voedingsaansluiting
27 15 Relais voor de voorste ventilatormotor
28 – Niet gebruikt
29 20 Audio
30 15 Generator;

Relais voor de claxon.
31 – Niet gebruikt
g 50 BCM (carrosseriemodule);

Automatische schakelaar 2.
h 30 Elektrische rem (aanhangwagen)
i 40 Relais voor de koelventilator;

Relais voor de verwarmde spiegel.
J 40 Ontstekingsschakelaar;

Ontkoppel relais voor overdracht 1 en relais 2.
K – Niet gebruikt
L 30 / 40 ABS (2005 – 40A; 2006-2009 – 30A)
m 30 Aanhangwagen relais
n 30 / 40 ABS (2005 – 30A; 2006-2009 – 40A)
32 10 Aanhangwagen relais 2
33 – Niet gebruikt
34 10 Koplamp – rechts (hoog)
35 10 Koplamp – links (hoog)
36 10 Gecombineerde voorlampen
37 10 Gecombineerde achterlichten;

Kentekenverlichting;

Verlichting van de schakelaars;

Aanhangwagen relais 1.
38 10 Achteruitrijlicht relais (automatische transmissie);

Aanhangwagen relais 2.
39 30 Relais voor de voorruitenwissers
40 15 Koplamp – links (laag);

Relais voor de dagrijverlichting 2.
41 15 Koplamp – rechts (laag)
42 10 Relais voor de airconditioning
43 15 Relais voor de verwarmde spiegel
44 – Niet gebruikt
45 10 Relais voor de dagrijverlichting 1
46 15 Relais voor de achterruitontwaseming
47 15 Relais voor de achterruitontwaseming
48 15 Relais voor de brandstofpomp
49 10 Automatische transmissie-eenheid;

Koppeling vergrendelingsschakelaar;

Ontgrendelingsschakelaar;

Ontgrendelingsrelais voor de koppeling 2.
50 10 ABS;

Stuurhoek sensor.
51 10 Achteruitrijlicht relais (automatische transmissie);

Achteruitrijlichtschakelaar (handmatige transmissie).
52 20 Relais voor de gaskleppenschakelaar
53 20 Motorbesturingsmodule (ECM);

ECM relais;

Versterker van de NATS antenne.
54 10 Luchtstroomsensor;

Verwarmde zuurstofsensor.
55 15 Injectoren
56 20 Voorste mistlampen

Relais:
R1   Achterruitontwaseming
R2   Motor voor de ventilator (laag)
R3   Motor voor de ventilator (hoog)
R4   Ontsteking
R5   Claxon



Relaiskast

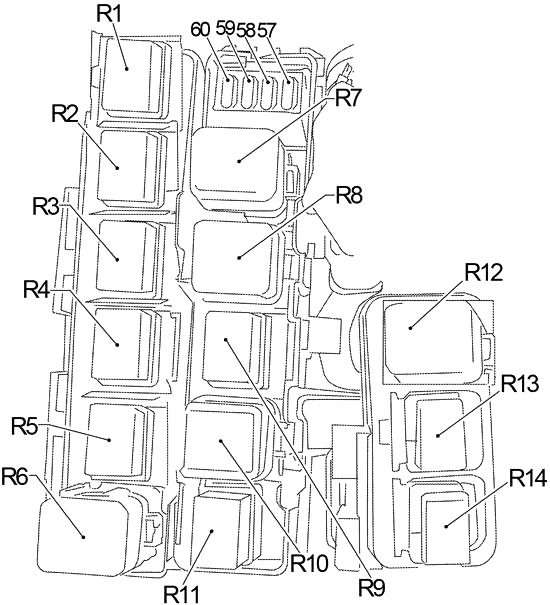

Nissan Xterra N50 (2005-2009) - zekeringkast

Nummer Ampère [A] Beschrijving
57 10 Ontkoppel relais voor overdracht 1 en relais 2;

Overdrachtsbesturingsmodule.
58 10 Schakelaar voor 4-wielaandrijving;

Overdrachtsbesturingsmodule.
59 – Niet gebruikt
60 15 2006-2014: BCM (carrosseriemodule);

Aanhangwagen.

Relais:
R1   2006-2014: Aanhangwagenlichten (rechts)
R2   Ontkoppel relais voor overdracht 2 (met vierwielaandrijving)
R3   Relais voor de dagrijverlichting 2
R4   Stoplicht (met hellingstartcontrole en hellingstartassistent);
2006-2014: Ontgrendel relais voor de koppeling 1.
R5   Relais voor de dagrijverlichting 1
R6   Achteruitrijlicht (met automatische transmissie);
2006-2014: Ontgrendel relais voor de koppeling 2.
R7   Motor voor de voorste ventilator
R8   Lage versnelling (met vierwielaandrijving)
R9   Ontkoppel relais voor overdracht 1 (met vierwielaandrijving)
R10   Hoge versnelling (met vierwielaandrijving)
R11   2005: Ontgrendel relais voor de koppeling 2;
2006-2014: Achterste richtingaanwijzers (links).
R12   2006-2014: Achteruitrijlicht (met handmatige transmissie)
R13   2006-2014: Aanhangwagen relais 1
R14   2006-2014: Aanhangwagen relais 2
Leggere  Nissan Juke (2011-2017) – zekeringdoos

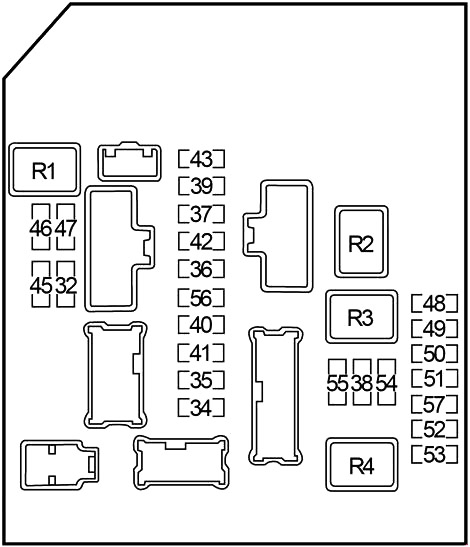

Schema van zekeringen en relais – Nissan Xterra N50

Betreft voertuigen geproduceerd in de jaren:

2010, 2011, 2012, 2013, 2014, 2015.

Voor de sigarettenaansteker (voedingsaansluitingen) in de Nissan Xterra zijn de zekeringen nr. 5 (2005-2009: voedingsaansluiting van de console / 2010-2015: voedingsaansluiting), nr. 7 (2005-2009: bovenste voor voedingsaansluiting) in de zekeringkast van het dashboard en de zekering 26 (onderste voor voedingsaansluiting) in de zekeringkast van de motorruimte verantwoordelijk.



Instrumentenpaneel

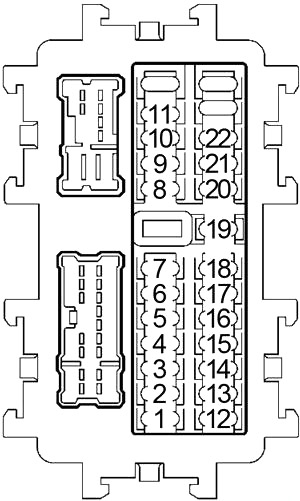

Nissan Xterra N50 (2010-2015) - zekeringkast

Nissan Xterra N50 (2010-2015) - zekeringkast

Nummer Ampère [A] Beschrijving
1 10 Carrosseriemodule;

Motorbesturingsmodule.
2 – Niet gebruikt
3 10 Differentialslotmodule;

Schakelaar voor de modus van het differentieel slot.
4 10 Audio, carrosseriemodule, satellietradio-tuner
5 20 Voedingsaansluiting
6 10 Afstandsbediening voor buitenspiegels
7 – Niet gebruikt
8 10 Voorluchtregeling;

Relais voor de voorste ventilatormotor.
9 – Niet gebruikt
10 – Niet gebruikt
11 – Niet gebruikt
12 10 ASCD remschakelaar;

Verwarmd stoel relais;

Databusconnector;

Stoplichtschakelaar;

Sonarsysteem;

Automatische transmissiecontrolesysteem;

Audio.
13 10 Diagnosesensor voor airbags;

Besturingsmodule voor het passagiersclassificatiesysteem.
14 10 Gecombineerde kilometerteller;

Automatische antiverblindingsspiegel.
15 10 Gecombineerde schakelaar
16 10 Verwarmd stoel relais
17 15 Audioversterker;

Satellietradio-tuner.
18 10 Carrosseriemodule;

Relais voor de lichten in de laadruimte;

Voorlicht van de kamer/kaart;

Verlichting van het contactslot;

Verlichting in de tweede rij;

Remcontrolesysteem;

Vierwielaandrijving.
19 10 Automatische antiverblindingsspiegel;

Gecombineerde kilometerteller;

Databusconnector;

Besturingsmodule voor het differentieel slot;

Voorluchtregeling;

Bandenspanning controlesysteem.
20 10 Stoplicht relais;

Stoplichtschakelaar.
21 10 Stuurhoek sensor;

Overdrachtsbesturingsmodule;

Carrosseriemodule;

Interne verlichting;

Elektrisch vergrendelingssysteem;

NVIS;

Voertuigbeveiligingssysteem.
22 10 Automatische transmissie-eenheid

Relais
R1   Niet gebruikt
R2   Accessoires



Motorruimte

Nissan Xterra N50 (2010-2015) - zekeringkast

Nissan Xterra N50 (2010-2015) - zekeringkast

Nummer Ampère [A] Beschrijving
24 15 Relais voor de voorste ventilatormotor
25 10 Sleutel schakelaar
26 20 Onderste voor voedingsaansluiting
27 15 Relais voor de voorste ventilatormotor
28 – Niet gebruikt
29 20 Audio
30 15 Generator, claxon relais
31 – Niet gebruikt
g 50 BCM (carrosseriemodule);

Automatische schakelaar 2.
h 30 Elektrische rem (aanhangwagen)
i 40 Relais voor de koelventilator;

Relais voor de verwarmde spiegel.
J 40 Ontstekingsschakelaar;

Relais voor ontkoppeling van overdracht 1 en relais 2.
K – Niet gebruikt
L 30 ABS
m 30 Aanhangwagen relais
n 40 ABS
32 10 Aanhangwagen
33 – Niet gebruikt
34 10 Koplamp – rechts (hoog), automatisch verlichtingssysteem, voertuigbeveiligingssysteem
35 10 Koplamp – links (hoog), automatisch verlichtingssysteem, voertuigbeveiligingssysteem
36 10 Gecombineerde voorlampen
37 10 Gecombineerde achterlichten;

Kentekenverlichting;

Verlichting van de schakelaars.
38 10 Achteruitrijlicht relais (automatische transmissie);

Aanhangwagen.
39 30 Relais voor de voorruitenwissers
40 15 Koplamp – links (laag), relais voor de dagrijverlichting 2, automatisch verlichtingssysteem, voertuigbeveiligingssysteem
41 15 Koplamp – rechts (laag), automatisch verlichtingssysteem, voertuigbeveiligingssysteem
42 10 Relais voor de airconditioning
43 15 Relais voor de verwarmde spiegel
44 – Niet gebruikt
45 10 Relais voor de dagrijverlichting 1
46 15 Relais voor de achterruitontwaseming
47 15 Relais voor de achterruitontwaseming
48 15 Relais voor de brandstofpomp
49 10 Automatische transmissie-eenheid;

Koppeling vergrendelingsschakelaar;

Ontgrendelingsschakelaar;

Ontgrendelingsrelais voor de koppeling 2.
50 10 ABS
51 10 Achteruitrijlicht relais (automatische transmissie);

Achteruitrijlichtschakelaar (handmatige transmissie);

Sonarsysteem;

Audio.
52 20 Relais voor de gaskleppenschakelaar
53 20 Motorbesturingsmodule (ECM);

ECM relais;

NVIS.
54 15 Luchtstroomsensor;

Verwarmde zuurstofsensor.
55 15 Injectoren
56 20 Voorste mistlampen
57 – Niet gebruikt

Relais:
R1   Achterruitontwaseming
R2   Ventilator voor de koeling (laag)
R3   Ventilator voor de koeling (hoog)
R4   Ontsteking
R5   Claxon



Relaiskast

Nissan Xterra N50 (2010-2015) - zekeringkast

Nummer Ampère [A] Beschrijving
57 10 Ontkoppel relais voor overdracht 1 en relais 2;

Overdrachtsbesturingsmodule.
58 10 Schakelaar voor 4-wielaandrijving;

Overdrachtsbesturingsmodule.
59 – Niet gebruikt
60 15 2006-2014: BCM (carrosseriemodule), aanhangwagen

Relais:
R1   2006-2014: Aanhangwagenlichten (rechts)
R2   Ontkoppel relais voor overdracht 2 (met vierwielaandrijving)
R3   Relais voor de dagrijverlichting 2
R4   Stoplicht (met hellingstartcontrole en hellingstartassistent);
2006-2014: Ontgrendel relais voor de koppeling 1.
R5   Relais voor de dagrijverlichting 1
R6   Achteruitrijlicht (met automatische transmissie);
2006-2014: Ontgrendel relais voor de koppeling 2.
R7   Motor voor de voorste ventilator
R8   Lage versnelling (met vierwielaandrijving)
R9   Ontkoppel relais voor overdracht 1 (met vierwielaandrijving)
R10   Hoge versnelling (met vierwielaandrijving)
R11   2005: Ontgrendel relais voor de koppeling 2;
2006-2014: Achterste richtingaanwijzers (links)
R12   2006-2014: Achteruitrijlicht (met handmatige transmissie)
R13   2006-2014: Aanhangwagen relais 1
R14   2006-2014: Aanhangwagen relais 2
