Nissan Micra K11 (1992-2002) – zekeringdoos

Jeroen van Vliet

Schema van zekeringen en relais – Nissan Micra (March) K11

Betreft voertuigen geproduceerd in de jaren:

1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

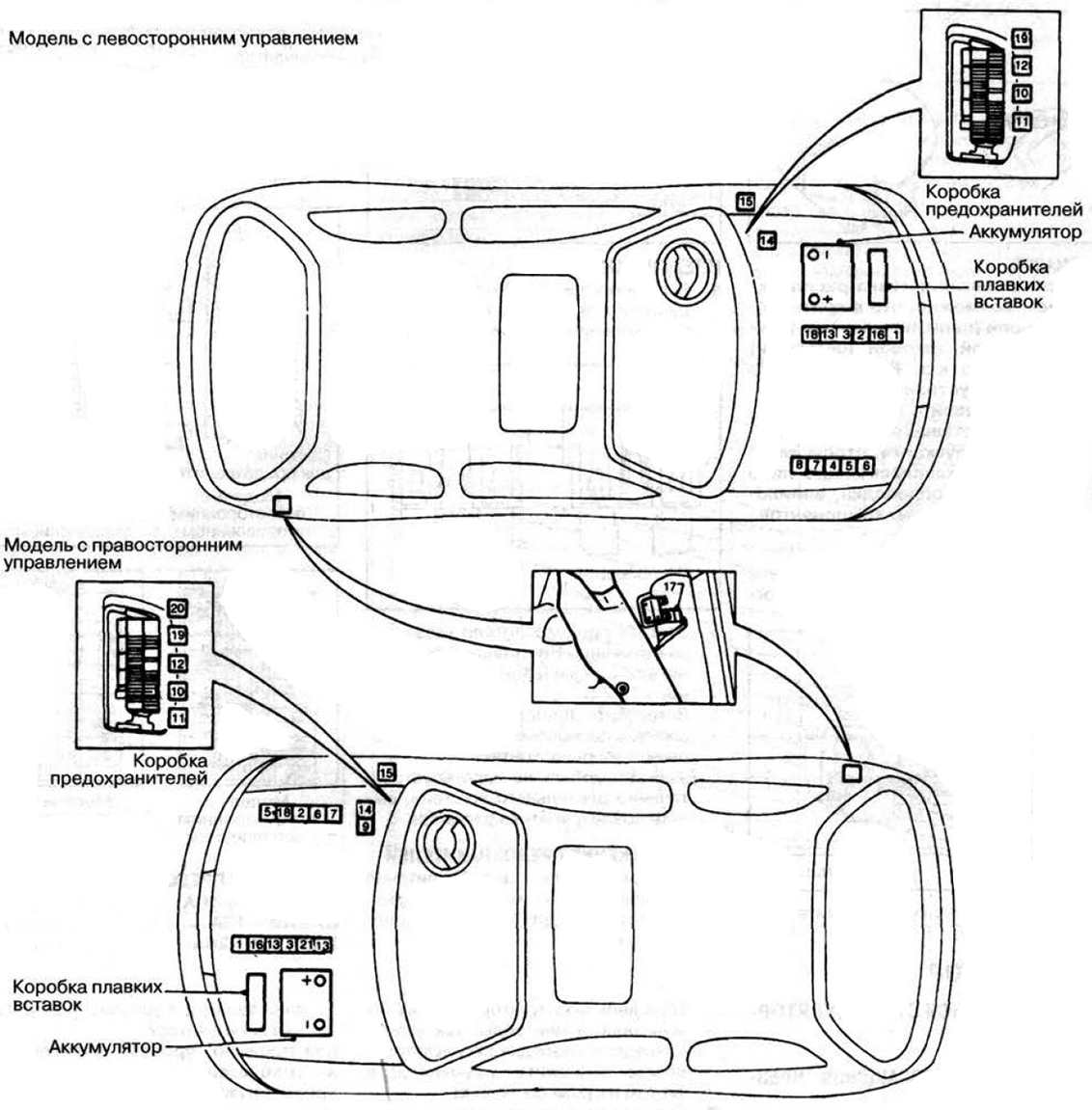

Locaties

Nissan Micra K11 (1992-2002) - zekeringkast
Locaties van zekeringen en relais

Relais

  1. Radiateur ventilator relais
  2. Bereik selectie schakelaar relais
  3. CVT relais
  4. Airconditioning relais
  5. Toeter relais
  6. HX snelheid verhoging relais
  7. Verlichting / mistlamp relais
  8. Verwarmd achterruit relais
  9. Signaal relais
  10. Extra elektrische apparatuur relais
  11. Ontsteking-1 relais
  12. Ontsteking-2 relais
  13. Reserve zekering
  14. Schakelaar
  15. Brandstofpomp relais (onder de bekleding van de bestuurdersdeur)
  16. EGI relais
  17. Achterruitenwisser relais
  18. Achter mistlamp relais
  19. Ontsteking-3 relais
  20. Achter mistlamp relais (afhankelijk van het model)
  21. Radiateur ventilator-2 relais

* (onder het dashboard aan de bestuurderszijde, afhankelijk van het model)

Passagierscompartiment

Gelegen rechts van het stuur, bedekt met een beschermkap. Aan de achterkant daarvan zal er een schema zijn met de beschrijving van het element.

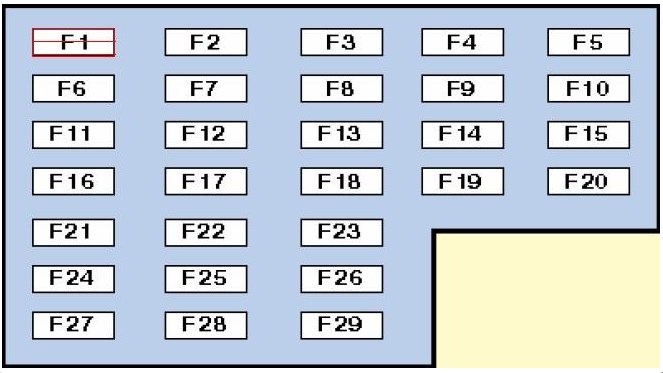

Type 1

Nissan Micra K11 (1992-2002) - zekeringkast

Bestemming

F1 (20 A) Airconditioning – ventilatormotor van de verwarming
F2 –
F3 (10A / 20A) Verwarmingsschakelaar achterruit, relais verwarmingsachterruit
F4 (10A) Toeter relais
F5 (15A) Mistlamp relais
F6 (10A) Airconditioningsysteem, startblokkering schakelaar
F7 (7,5A) Centrale vergrendeling, stationair toerental controle relais (ISC) – met automatische transmissie, diagnose aansluiting
F8 (10A) Verwarmde achterruit relais – indien aanwezig, centrale vergrendeling, controle-eenheid van het centrale vergrendelingssignaal, controle-eenheid van de dagrijverlichting – indien aanwezig, startblokkering schakelaar (“PVN”), achteruitrijlichten
F9 (15A) Achterruitenwisser
F10 (15A) Audiosysteem
F11 (7,5A) Alarm schakelaar
F12 (7,5A) ABS elektronische controle-eenheid
F13 (15A) Zekering van de sigarettenaansteker Nissan March K11
F14 (10A) Stoplichten
F15 (10A) Nood schakelaar
F 16 (10A) Controle-eenheid van de transmissie (ECM)
F17 (15A) Brandstofpomp relais
F18 (10A) Verwarmde stoelen
F19 (20A) Voorruitenwisser motor, relais voorruitenwisser motor
F20 (7,5A) Motor beheersysteem, immobilizer controle-eenheid
F21 –
F22 (10A) SRS controle-eenheid
F23 (10A) Voorruitwissers vloeistof
F24 (10A) Brandstof afsluitklep E/m – Diesel, binnenverlichting, instrumentenpaneel, audiosysteem, elektronische transmissiecontrole, immobilizer, controle-eenheid van het centrale vergrendelingssignaal
F25 (10A) Bougie controle – diesel, elektrische recirculatieklep of EGR klep – diesel, immobilizer, verwarmde lambda-sonde, lucht bypass klep bij stationair
F26 (7,5 A) Startblokkering relais – met automatische transmissie, motor beheersysteem
F27 –
F28 –
F29 (15A) Vertraging relais voor koplamp wissers
Leggere  Nissan Primera P12 (2001-2007) – zekeringdoos

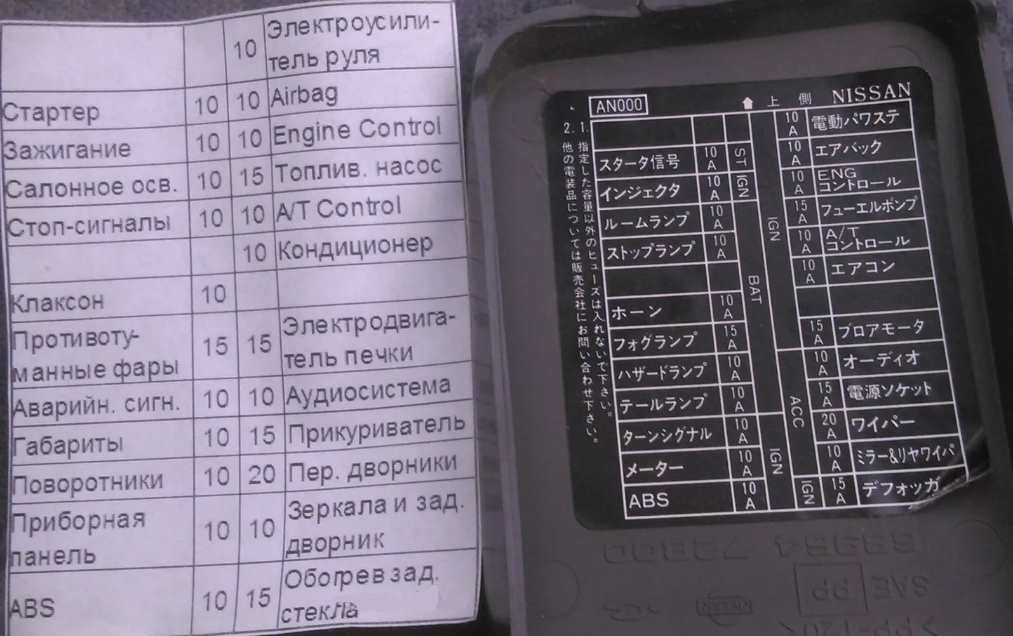

Type 2

Nissan Micra K11 (1992-2002) - zekeringkast

Beschrijving

  • 10A Start
  • 10A Ontsteking
  • 10A Binnenverlichting
  • 10A Stoplichten
  • Signaal 10A
  • 15A Mistlampen
  • Alarm 10A
  • Afmetingen 10A
  • 10A Richtingaanwijzers
  • Dashboard 10A
  • 10A ABS
  • 10A Elektrische stuurbekrachtiging
  • Airbag 10A
  • Motor 10A
  • 10A Brandstofpomp
  • 10A A/T Controle
  • Airconditioning 10A
  • 15A Elektrische kookplaat motor
  • Audiosysteem 10A
  • Sigarettenaansteker 15A
  • 20A Voorruitenwissers
  • 10A Spiegels en achterruitenwissers
  • 15A Verwarmde achterruit

Motorcompartiment

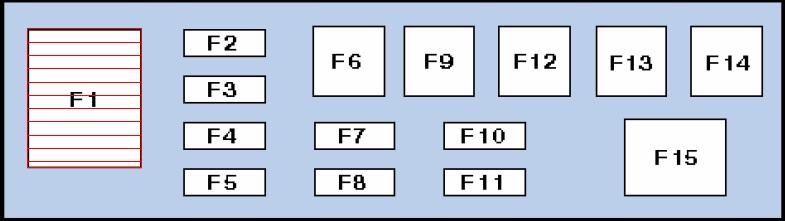

Type 1

Nissan Micra K11 (1992-2002) - zekeringkast

Beschrijving

F1 (30A) Bougie controle module – diesel
F2 –
F3 (10A) Achterverlichting
F4 (15A) Rechter mistlamp
F5 (15A) Linker mistlamp
F6 (25A) Elektrische ramen, centrale vergrendeling controle module
F7 (15A) Reserve
F8 –
F9 (25A) Koelventilatormotor
F10 (10A) Reserve
F11 (15A) Airconditioning
F12 (30A) Antiblokkeersysteem (ABS)
F13 (30A) Ontstekingsschakelaar
F14 (25A) Motorbeheer
F15 (65A) Batterij stroomverdeling

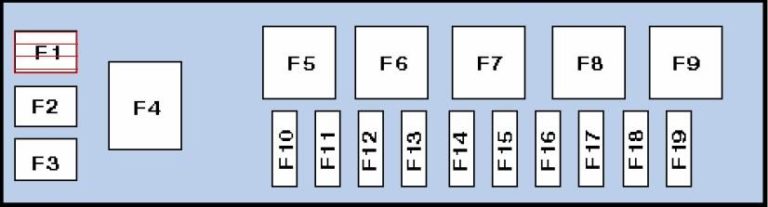

Type 2

Nissan Micra K11 (1992-2002) - zekeringkast

Beschrijving

F1 (40A) ABS controle module
F2 (30A) Ontstekingsschakelaar
F3 (40A) ABS controle module
F4 (80A) Batterij stroomverdeling
F5 (30A) Koelventilatormotor
F6 (30A) Elektrische ramen, centrale vergrendeling controle module
F7 (30A) Motorbeheer
F8 –
F9 (60A) Bougie controle module – diesel
F10 –
F11 –
F12 –
F13 –
F14 –
F15 (10A) Generator
F 16 (10A) Achterverlichting
F17 (15A) Linker mistlamp
F18 (15A) Rechter mistlamp
F19 (15A) Airconditioning
