Schema van de zekeringen en relais – Nissan Teana (J31)

Betreft voertuigen geproduceerd in de jaren:

2003, 2004, 2005, 2006, 2007, 2008.

Schema van de zekering van het dashboard

De zekeringenkast bevindt zich achter het dashboarddeksel.



Nummer	Ampère [A]	Beschrijving
1	10	Hoofdkracht en massa circuit, injector, systeem voor afstandsbediening zonder sleutel, slim sleutelsysteem, Nissan alarmsysteem, elektrisch raam, achterruitontdooiing, zonnedak, automatische stuurpositie, elektrisch zitplaats, koplamp, automatische verlichting controle, systeem voor koplamp richtingscontrole, voor mistlamp, achter mistlamp, richtingaanwijzers en waarschuwingslamp, gecombineerde schakelaar, parkeerlichten, kenteken- en achterlichten, interieurverlichting, claxon, voorruitenwisser en sproeier, koplamp sproeier, voertuig informatie en geïntegreerd schakelaar systeem
2	10	Startsignaal
3	10	Verwarmd zitplaats
4	10	Audio
5	15	Voorzekering
6	10	Systeem voor sleutelvrije deuropening, elektrisch achteruitkijkspiegel, achterruitontdooiing, automatische stuurpositie, airconditioning, koplamp, automatische verlichting controle, systeem voor koplamp richtingscontrole, voor mistlamp, achter mistlamp, richtingaanwijzers en waarschuwingslamp, gecombineerde schakelaar, verlichting, parkeerlichten, kenteken- en achterlichten, snelheidsmeter, toerenteller, Temp. en brandstofindicatoren, koplamp sproeier, audio, audio antenne, voertuig informatie en geïntegreerd schakelaar systeem, audiovisuele communicatielijn
7	15	Aansteker
8	10	Verwarmd zitplaats, airconditioning
9	10	Automatische transmissiepositie
10	15	Airconditioning
11	15	Airconditioning
12	10	Automatische snelheidscontrole (ASCD) remschakelaar, MIL-verbinding en datakoppelingen, voertuig snelheidssensor, niet-detecteerbare elementen, versnellingsbak vergrendelingssysteem, voertuig dynamica controle systeem, slim sleutelsysteem, Nissan alarmsysteem, achterruitontdooiing, verwarmd zitplaats, achterzonnescherm, airconditioning, parkeerlichten, positie- en achterlichten, systeem voor koplamp richtingscontrole, verlichting, adaptieve voorverlichting, snelheidsmeter, toerenteller, Temp. en brandstofindicatoren, waarschuwingsgong, waarschuwingslichten, A/T controlelamp, CVT controlelamp, audio, audiovisuele communicatielijn, voertuig informatie en geïntegreerd schakelaar systeem
13	10	Extra beveiligingssysteem
14	10	Parkeer/neutraal schakelaar, automatische snelheidscontrole (ASCD) controlelamp, MIL-verbinding en datakoppelingen, niet-detecteerbare elementen, anti-blokkeersysteem, voertuig dynamica controle systeem, extra beveiligingssysteem, achterzonnescherm, slim sleutelsysteem, oplaadsysteem, koplamp, voor mistlamp, achter mistlamp, richtingaanwijzers en waarschuwingslamp, achteruitrijlamp, verlichting, parkeerlichten, kenteken- en achterlichten, snelheidsmeter, toerenteller, Temp. en brandstofindicatoren, waarschuwingsgong, waarschuwingslichten, A/T controlelamp, CVT controlelamp, audio, voertuig informatie en geïntegreerd schakelaar systeem
15	15	Luchtmassagezitplaats
16	–	Niet gebruikt
17	15	Voedingsblok, automatische snelheidscontrole (ASCD) controlelamp, temperatuur sensor A/T vloeistof en TCM voeding, hoofdkracht en massa circuit, niet-detecteerbare elementen, handmatige modus schakelaar, versnellingsbak vergrendelingssysteem, voertuig dynamica controle systeem, afstandsbediening voor sleutelvrije opening, slim sleutelsysteem, Nissan alarmsysteem, kofferbakopening, elektrisch raam, zonnedak, achterruitontdooiing, automatische stuurpositie, automatische verlichting controle, systeem voor koplamp richtingscontrole, koplamp, elektrisch verstelbare zitplaats, voor mistlamp, achter mistlamp, richtingaanwijzers en waarschuwingslamp, gecombineerde schakelaar, parkeerlichten, kenteken- en achterlichten, interieurverlichting, verlichting, waarschuwingsgong, waarschuwingslichten, A/T controlelamp, CVT controlelamp, voertuig informatie en geïntegreerd schakelaar systeem, voorruitenwisser en sproeier
18	15	Versnellingsbak vergrendelingssysteem, deuren met voedingsblok, slim sleutelsysteem, Nissan alarmsysteem, automatische stuurpositie, waarschuwingssignaal, interieurverlichting
19	10	Elektronisch gecontroleerde motorsteun, MIL-verbinding en datakoppelingen, niet-detecteerbare elementen, handmatige modus schakelaar, slim sleutelsysteem, voertuig dynamica controle systeem, Nissan Anti-Theft systeem, airconditioning, verlichting, parkeerlichten, kenteken- en achterlichten, snelheidsmeter, toerenteller, Temp. en brandstofindicatoren, waarschuwingsgong, waarschuwingslichten, A/T controlelamp, CVT controlelamp, audiosysteem, voertuig informatie en geïntegreerd schakelaar systeem, audiovisuele communicatielijn
20	10	Automatische snelheidscontrole (ASCD) remschakelaar, remschakelaar, niet-detecteerbare elementen, versnellingsbak vergrendelingssysteem, stoplicht, anti-blokkeersysteem
21	10	Interieurverlichting, lamp met cosmetische spiegel
22	10	Tankdopopening
S	–	Reserve zekering

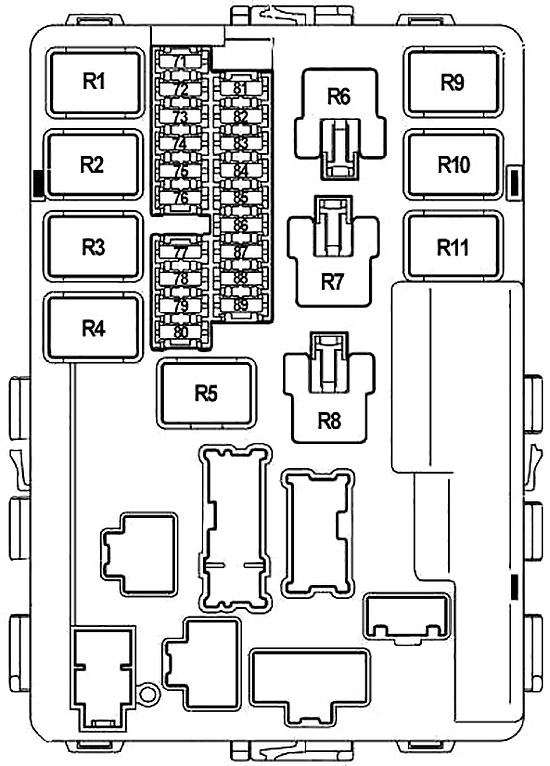

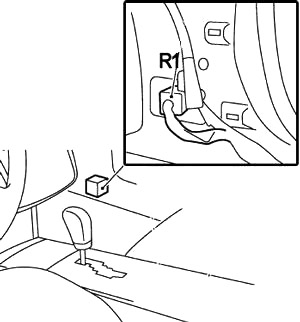

Relais
R1	Verwarmd zitplaats relais
R2	Ventilator relais
R3	Accessoires relais

Achterruitontdooiing relais



Nummer	Ampère [A]	Beschrijving
71	15	Achterlicht relais
72	10	Rechter grootlicht
73	20	Wisser relais
74	10	Linker grootlicht
75	20	Achterruitontdooiing relais
76	15	Rechter dimlicht
77	15	Hoofd relais, ECM voeding voor noodvoeding, Nissan alarmsysteem
78	15	IPDM E/R
79	10	Airconditioning relais
80	–	Niet gebruikt
81	15	Brandstofpomp relais
82	10	Anti-blokkeersysteem, voertuig dynamica controle systeem
83	10	Hoofdkracht en massa circuit, voertuig snelheidssensor A/T (rotatiesensor), temperatuur sensor A/T vloeistof en TCM voeding, transmissiesensor, extra CVT snelheidssensor (rotatiesensor), start systeem, transmissie controle module (voeding), voeding van het brandstofsysteem
84	10	Voorruitenwisser en sproeier
85	15	Verwarmde lambda-sonde 1, verwarmde lambda-sonde 2, lambda-sonde 2 verwarming, verwarmde lambda-sonde 2, verwarmingsbank 1, verwarmde lambda-sonde 2, verwarmingsbank 2, verwarmingslambda-sonde 1, verwarmde lambda-sonde 1, verwarmingsbank 1, verwarmde lambda-sonde 1, verwarmingsbank 2
86	15	Linker dimlicht
87	15	Throttle control motor relais
88	15	Voor mistlamp relais
89	10	Motor controle eenheid
Relais
R1	ECM relais
R2	Grootlicht relais
R3	Dimlicht relais
R4	Start relais
R5	Ontstekings relais
R6	Koelventilator relais 3
R7	Koelventilator relais 1
R8	Koelventilator relais 2
R9	Throttle control motor relais
R10	Brandstofpomp relais
R11	Voor mistlamp relais

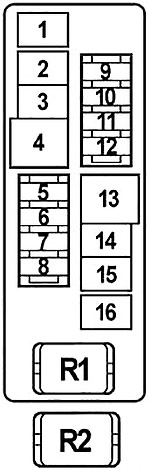

Schema van de zekering van het motorcompartiment nr. 2

Nummer	Ampère [A]	Beschrijving
1	30	Koplamp sproeier
2	40	Anti-blokkeersysteem, voertuig dynamica controle systeem
3	30	Systeem voor het voorkomen van wielblokkering
4	50	Elektrisch raam, elektrische deurvergrendeling, afstandsbediening zonder sleutel, slim sleutelsysteem, Nissan alarmsysteem, kofferbakopening, zonnedak, achterruitontdooiing, automatische stuurpositie, elektrisch zitplaats, koplamp, automatische verlichting controle, systeem voor koplamp richtingscontrole, voor mistlamp, achter mistlamp, richtingaanwijzers en waarschuwingslamp, gecombineerde schakelaar, parkeerlichten, kenteken- en achterlichten, interieurverlichting, waarschuwingssignaal, waarschuwingslichten, koplamp sproeier, voertuig informatie en geïntegreerd schakelaar systeem, voorruitenwisser en sproeier
5	–	Niet gebruikt
6	10	Oplaadsysteem
7	10	Claxon
8	10	Adaptieve voorverlichting
9	15	Audiocommunicatielijn, audiovisuele, voertuig informatie en geïntegreerd schakelaar systeem
10	10	Achterruitontdooiing, spiegelsontdooiing
11	–	Niet gebruikt
12	–	Niet gebruikt
13	40	Ontsteking
14	40	Koelventilator relais
15	40	Koelventilator relais
16	50	Voertuig dynamica controle systeem
Relais
R1	Claxon relais
R2	Wisser relais

Zekeringenkast op de positieve terminal van de accu

Nummer	Ampère [A]	Beschrijving
A	120	Alternator, zekering: B, C
B	80	Zekeringenkast in het motorcompartiment (nr. 2)
C	60	Rechter grootlicht relais, linker grootlicht relais, zekering: 71, 75, 87, 88
D	80	Zekering (zekeringen in het dashboard): 17, 18, 19, 20, 21, 22
E	100	Ontstekings relais, zekering: 77, 78, 79
