Schema van zekeringen en relais – Opel Vectra A

Betreft voertuigen geproduceerd in de jaren:

1988, 1989, 1990, 1991, 1992, 1993, 1994 en 1995.

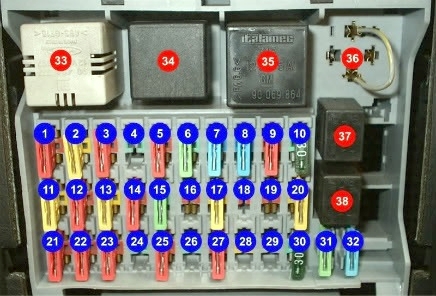

Zekeringkast van het dashboard

De hoofdzekering- en relaiskast bevindt zich in het interieur, onder het dashboard, aan de bestuurderszijde achter het beschermpaneel. Aan de achterkant zou het actuele schema van jouw Vectra A moeten staan.



Beschrijving

1	Positielichten 10A en achterlichten, links
2	Verwarmde voorstoelen 20A, sigarettenaansteker
3	10A dimlicht links
4	Verwarming ventilatie 30A (in het model met airconditioning)
5	10A grootlicht links, regeling grootlichten
6	Veegmotor 30A
7	Rem 15A, stoplichten, ABS
8	Interieurverlichting 15A, kofferverlichting, richtingaanwijzers, dubbele display, radio, boordcomputer
9	Dashboard 10A, tractiecontrolesysteem, kentekenverlichting
10	Schuifdeksel 30A
11	Brandstofpomp 20A
12	Buitenspiegel elektrisch verstelbaar 10A, raamopening controle, centrale vergrendeling
13	20A mistlampen
14	Automatische transmissiemodus 10A ABS
15	Verwarmde achterruit 30A en buitenspiegel
16	Automatische transmissie 10A
17	Centrale vergrendeling 20A
18	10A dagrijverlichting
19	Airbag 10A
20	Signaal 20A
21	Parkeer- en achterlichten 10A, rechts
22	10A verwarmingsdemper, achterlicht, dubbele informatieve display, boordcomputer
23	10A grootlicht rechts
24	Radiateurventilatie 30A (in het model met airconditioning)
25	10A dimlicht rechts, regeling grootlichten
26	Raamopening controle 30A, achterdeuren
27	Achter mistlampen 10A
28	20A klem 30: aanhanger voeding
29	Verlichting koplampen 30A
30	Raamopening controle 30A, voordeuren
31	Reserver
32	Reserver
33	Waarschuwingsrelais
34	Activeer signaal/relais alarm
35	Relais ruitenwisser schakelaar
36	Relais achter mistlamp
37	Relais voor mistlampen
38	Verwarmd signaal of relais scherm



Motorcompartiment

Relaiskast

Deze bevindt zich aan de rechterachterzijde van het motorcompartiment.
