Opel Tigra I (1993-2000) – zekeringdoos
Schema van zekeringen en relais – Opel Tigra I
Betreft voertuigen geproduceerd in de jaren:
1993, 1994, 1995, 1996, 1997, 1998, 1999 en 2000.
Passagierscompartiment

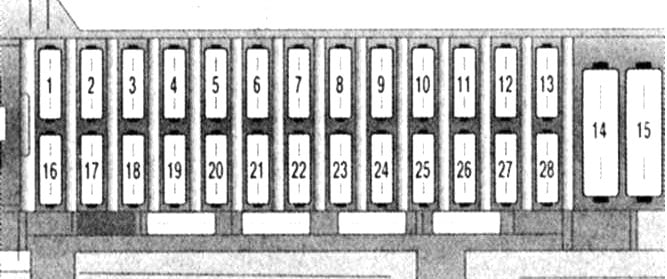

Hoofdkast
Bevindt zich onder het dashboard aan de bestuurderszijde, achter een beschermkap.
Beschrijving
|
1
|
20A Noodalarm, inbraakalarm sirene, interieurverlichting en bagageruimteverlichting
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
10A Automatische transmissie
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
|
30A Verwarmde achterruit, inbraakbeveiliging
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
|
10A Dagrijverlichting
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
|
10A Automatische transmissie
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
|
10A Achteruitrijlichten en mistachterlichten
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
|
Airconditioning 30A
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
|
20A Linker positie licht, linker achterste positie licht
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
|
Schuifdak 20A
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
|
10A Linker grootlicht
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
|
30A Koplamp sproeier
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
|
10A Linker dimlicht, koplamp nivellering
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13
|
20A Deurslot
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
|
40A Verwarmde achterruit
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15
|
30A Verwarming ventilator en A/C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
|
30A Voorruitwisser
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
|
10A Radio ontvanger, informatiescherm, signaleringsapparaten, A/C, verlichting van het compartiment, elektrische ramen, bediening van buitenspiegels, stuurbekrachtiging
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18
|
20A Deurslot, achteruitrijlichten, snelheidsmeter, AT, verwarmde stoelen en achterruit, sigarettenaansteker
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
19
|
Koplampen 10A K/L, dagrijverlichting
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
20
|
30A A/C ventilator
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
21
|
15A Stoplichten en alarmen
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
22
|
10A ABS
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
23
|
10A Rechter positie licht, rechter achterste positie licht, kentekenverlichting;
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
24
|
Airconditioning 15A
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
25
|
10A Rechter grootlicht
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
26
|
20A Brandstofpomp, brandstofinjectiesysteem
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
27
|
10A Rechter dimlicht, koplamp nivellering
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
28
|
Ramen 30A
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

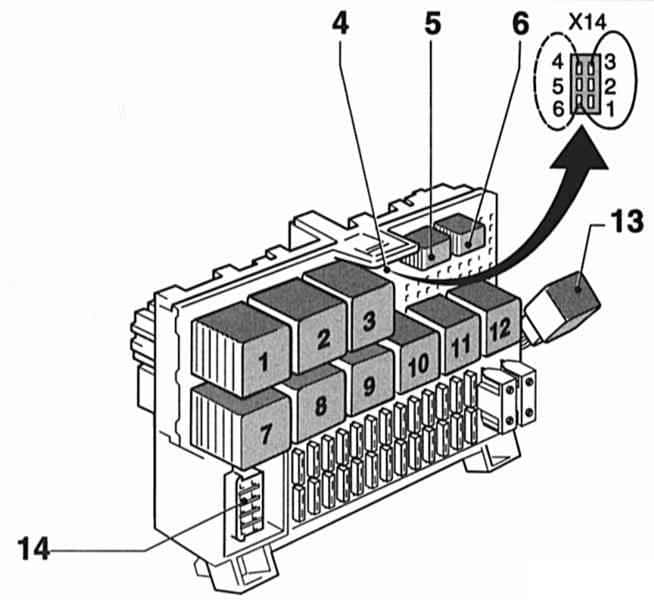

Relais
Beschrijving
- Verwarming buitenspiegels (getimede relais)
- Activeert signaal relais
- Intermitterende werking achterruitwisser
- Codering mistlampen (6 polig)
- Mistlampen
- Mistlampen
- Intermitterende werking voorruitwissers
- Verwarmde achterruit
- Koplampen op akoestisch waarschuwingssignaal
- Inbraakalarm sirene
- Koplamp sproeier (vertraagd relais)
- Start relais inbraakalarm
- DRL
- DLC afhankelijk van de versie 10-, 14- of 16-polig
De constructie van de blokken en de bestemming van hun elementen kunnen afwijken van wat gepresenteerd is en afhankelijk zijn van het productiejaar en het uitrustingsniveau van het voertuig.

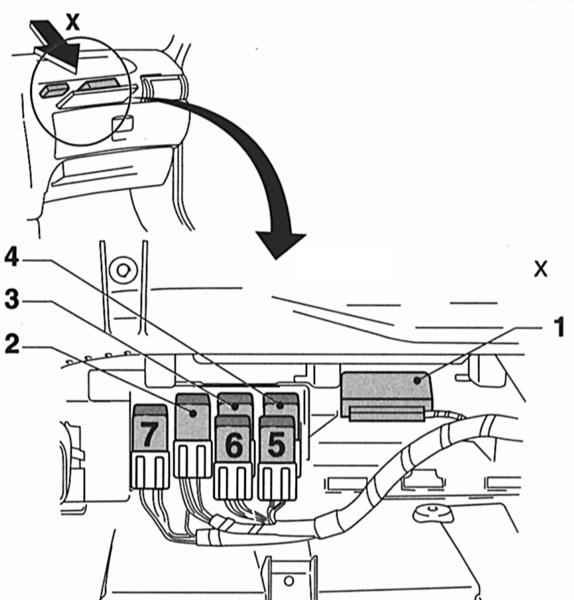

Extra relaiskast 1
Bevindt zich boven het dashboardkastje.
Beschrijving
Type 1
- Inbraakalarm (besturingseenheid)
- Condensator ventilator К / В (relais К51)
- Condensator ventilator К / В (relais К52)
- Condensator ventilator К / В (relais К26)
- K / V
- Ventilator K / V
- Condensator ventilator К / В, 2e snelheid
Type 2
- Relais I condensator ventilator K/V (tot 1995)
- Relais II condensator ventilator K/V (tot 1995) of Relais K/V (vanaf 1996)
- Relais III condensator ventilator K/V (tot 1995)

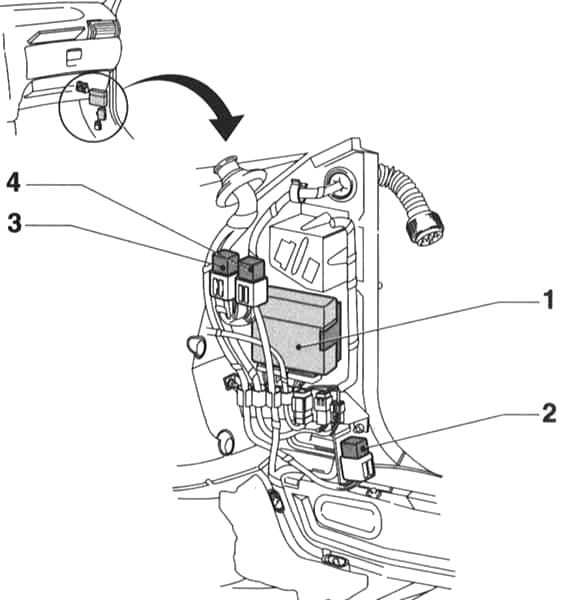

Extra relaiskast 2
Dit apparaat is bevestigd aan de rechter uitlaat, afgesloten met een interne strip.
Beschrijving
- MulTec besturingseenheid
- Brandstofpomp relais
- Gloeibougie relais voor dieselmotoren
- Batterij laadcontrole relais

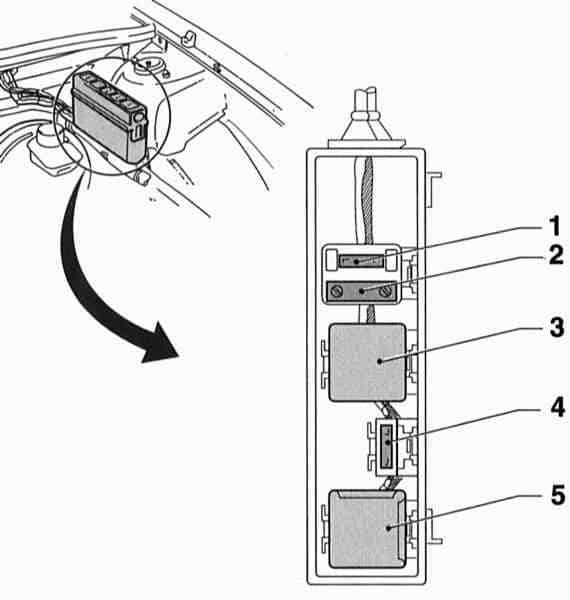

Motorcompartiment
Bevindt zich aan de linkerkant van het motorcompartiment.
Type 1
Beschrijving
- Zekering verwarming brandstoffilter dieselmotor
- Zekering gloeibougie dieselmotor
- Relais verwarming brandstoffilter
- Zekering claxon en inbraakalarm systeem
- Relais compressor K / V
Type 2
Beschrijving
- F1 – F2 Luchtpomp voor luchtmengsel voor afvoer
- F3 Zekering verwarming brandstoffilter dieselmotor
- F4 Zekering gloeibougie dieselmotor
- 1 Relais compressor К / В
- 2 Relais I condensator ventilator K / V
- 3 Relais II condensator ventilator K / V
- 4 Relais III condensator ventilator K / V.
