Opel Meriva A (2002-2010) – zekeringdoos
Opel Meriva A (2002-2010) – schema van de zekeringen
Productiejaar: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Sigarettenaansteker (voedingsaansluiting) in de Opel Meriva A (2002-2010) is de zekering 16 en 37 in het zekeringenschema.

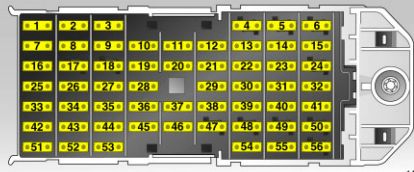

Zekeringenschema in het interieur
| Nr | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Controle-eenheid | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Immobilizer;
Noodverlichting; Buitverlichting. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Verlichting van de koplampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Infotainmentsysteem;
Dieselmotor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Starten;
Dieselmotor: motorbesturing. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Toeter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Brandstofinjectiesysteem;
Brandstofpomp; Stationaire verwarming. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Knipperlichten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Infotainmentsysteem;
Informatiedisplay. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Verwarmde achterruit;
Buitenspiegels. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Centrale vergrendeling;
Auto-alarm. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Motorcontrole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Motorbesturing, motor Z 17 DTH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Accessoire aansluiting;
Sigarettenaansteker. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Adaptieve voorverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Centrale vergrendeling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Interieurverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Voorruitwissers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Elektrisch achterraam | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Open dak | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Inbraakalarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Achterruitwisser | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Ontstekingssysteem;
Motor elektronica. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Motorcontrole,
airbags; ESP – Plus. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Klimaatsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Elektrisch linker voorraam | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Motorcontrole, motor Z 17 DTH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Elektrisch rechter voorraam | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Centrale controlemodule;
Immobilizer; Knipperlichten. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Ruitenwissers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Interieurverlichting;
Achteruitkijkspiegel; Informatiedisplay. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Remlicht;
ABS; ESP-Plus. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Sigarettenaansteker;
Hulpverwarming. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Verwarming stoel (links) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Verwarming stoel (rechts) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Adaptieve voorverlichting;
Automatische aanpassing van de koplampen. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Achterspeigelverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Motor koeling, verlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Linker positie verlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Rechter positie verlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Achter mistachterlicht | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Mistlampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Trekaansluiting
Accessoire aansluiting. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Verwarming dieselbrandstoffilter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Verwarming dieselbrandstoffilter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Linker dimlicht:
xenonlamp, halogeenlamp. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Rechter dimlicht:
xenonlamp; halogeenlamp. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Open dak;
Elektrische ramen; Radio. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Verblindende lichten (links) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Verblindend licht (rechts) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringenschema in de motorruimte – opel meriva a
Het zekeringenschema bevindt zich aan de voorkant links in de motorruimte.
| Nr | Beschrijving |
| 1 | Interne ventilator |
| 2 | Servostuur |
| 3 | ABS |
| 4 | Voorverwarmingssysteem
diesel Easytronic. |
| 5 | Verwarmde achterruit |
| 6 | Motor koeling |
| 7 | Starten |
| 8 | Motor koeling |
Veelvoorkomende zekeringproblemen bij de Opel Meriva A (2002–2010)
De Opel Meriva A is technisch vrij eenvoudig, maar omdat veel exemplaren inmiddels ouder zijn, komen elektrische storingen steeds vaker voor. In veel gevallen is een doorgebrande zekering de oorzaak van problemen zoals niet-werkende ramen, verlichting of accessoires. Gelukkig zijn de meeste zekeringen bij dit model goed bereikbaar in het interieur en in de motorruimte.
De sigarettenaansteker en 12V-aansluiting worden bijvoorbeeld gezekerd via zekering 16 en 37 in het interieurpaneel. Als de voedingsaansluiting niet werkt, zijn dit de eerste zekeringen om te controleren.
12V-aansluiting of sigarettenaansteker werkt niet
Wanneer de accessoire-aansluiting geen stroom meer geeft, controleer dan:
- zekering 16 (accessoire aansluiting),
- zekering 37 (sigarettenaansteker / hulpverwarming).
Deze zekeringen kunnen doorbranden door zware accessoires zoals compressoren, koelboxen of defecte laders. Als de zekering meteen opnieuw doorbrandt, ligt het probleem meestal bij het aangesloten apparaat of de aansluiting zelf.
Elektrische ramen en centrale vergrendeling
De Opel Meriva A staat erom bekend dat elektrische ramen en centrale vergrendeling soms storingen vertonen. Vaak ligt dit aan een zekering of een slecht contact.
Controleer bij problemen:
- zekering 29 (linker voorraam),
- zekering 32 (rechter voorraam),
- zekering 13 en 19 (centrale vergrendeling).
Werkt slechts één raam niet, dan kan de motor of schakelaar defect zijn. Werken beide ramen niet, dan is een zekering of voeding waarschijnlijk de oorzaak.
Verlichting en dashboardproblemen
Wanneer verlichting of dashboardfuncties uitvallen, controleer de betreffende zekeringen voor:
- dimlichten links/rechts (51 en 52),
- mistlampen (46),
- achterlichten en positielichten (43 en 44),
- interieurverlichting (20 en 35).
Als meerdere lichtfuncties tegelijk uitvallen, kan een centrale zekering of modulevoeding de oorzaak zijn. Controleer ook of er geen vocht of corrosie in de zekeringkast aanwezig is.
Motor- en startproblemen
Startproblemen of motorstoringen kunnen soms worden veroorzaakt door een defecte zekering in het interieur of in de motorruimte. Controleer onder andere:
- zekering voor de startmotor,
- zekeringen voor motorbesturing en brandstofpomp,
- ABS- en ESP-zekeringen (bij waarschuwingslampjes).
In de motorruimte zitten belangrijke zekeringen voor ventilator, ABS en stuurbekrachtiging. Als de motorventilator niet draait of de stuurbekrachtiging uitvalt, is het verstandig om deze zekeringen te controleren.
Verschillen tussen benzine- en dieselmodellen
De Meriva A werd geleverd met verschillende benzine- en dieselmotoren. Sommige zekeringen (zoals voor gloeibougies, brandstoffilterverwarming of Easytronic-transmissie) komen alleen voor bij dieseluitvoeringen. Controleer daarom altijd of het schema overeenkomt met jouw motorvariant.
Hoe herken je een defecte zekering?
Een doorgebrande zekering heeft meestal een onderbroken metalen stripje. Toch is dit niet altijd goed zichtbaar. Gebruik bij twijfel een multimeter om te controleren of de zekering nog stroom doorlaat.
Typische signalen van een kapotte zekering:
- een systeem werkt plotseling niet meer;
- meerdere elektrische functies vallen tegelijk uit;
- een zekering brandt direct opnieuw door.
Vervang een zekering altijd door een exemplaar met dezelfde ampèrage-waarde.
Tips voor veilig werken aan de zekeringkast
- Zet het contact uit en verwijder de sleutel.
- Gebruik een zekeringtang om zekeringen te verwijderen.
- Controleer op vocht of oxidatie.
- Plaats altijd een zekering met dezelfde waarde.
- Koppel bij grotere werkzaamheden de accu los.
Door de zekeringen van je Opel Meriva A regelmatig te controleren, kun je veel elektrische problemen snel opsporen en voorkomen dat kleine storingen grotere schade veroorzaken.
