Peugeot 206 (2000-2010) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de zekeringenschema’s van de Peugeot 206 2000-2010, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekering lay-out).

Peugeot 206 (2000-2002) – zekering schema

Productiejaar: 2000, 2001, 2002.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 206 (2000-2002) is zekering 22 in het zekeringenkastje op het dashboard.

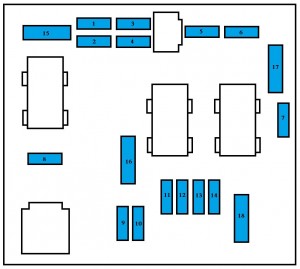

Zekeringenkast in de motorruimte

Peugeot 206 – zekeringen – motorruimte
Nr Amperages [A] Beschrijving
1 * 20 Ventilator groep
2 * 60 ABS
3 * 30 ABS
4 * 70 Voeding BSI
5 * 70 Voeding BSI
6 * – Vrij
7 * 30 Voeding ontsteking
8 * – Vrij
* “Maxi” zekeringen

voeding voor aanvullende elektrische circuits.
Nr Amperages [A] Beschrijving
1 10 Achtersensor verlichting;

Voertuigsnelheid sensor.
2 15 Vulklep elektroventiel;

Brandstofpomp.
3 10 ABS rekeneenheid
4 10 Automatische transmissie controller;

Motorcontroller.
5 – Vrij
7 20 Verlichting sproeipomp
8 20 Ventilator groep relais;

Motorcontroller;

Motor beheersklep elektroventiel.
9 15 Linker dimlicht
10 15 Rechter dimlicht
11 10 Linker grootlicht
12 15 Rechter grootlicht
13 15 Toeter
14 10 Voorruit sproeipompen
15 30 Verwarming klep module;

Lambdasonde;

Motorcontroller;

Luchtstroommeter;

Ontstekingsspoel;

Motor elektroventiel;

Injectoren.
16 30 Luchtpomp relais
17 30 Wisser snelheid hoog en laag
18 40 Airconditioning ventilator

Zekeringenkast dashboard

Peugeot 206 – zekeringen – dashboard
Nr Amperages [A] Beschrijving
1 15 Verwarmde stoel;

Alarm sirene.
4 20 Multifunctioneel scherm;

Navigatie controller;

Kofferbakverlichting;

Radio speler;

Open dak controller.
5 15 Diagnose automatische transmissie
6 10 Koelvloeistof niveau;

Automatische transmissie;

Radio speler.
7 15 Stuurinrichting;

Geïnstalleerd alarm

in after-sales service;

Regen sensor.
9 30 Hydraulische pomp
10 40 Ontdooiing achteruitkijkspiegel
11 15 Wisser
12 30 Verwarming voorstoelen
14 10 Motorcontroller;

Airbag;

Stuurwiel schakelaars.
15 15 Set indicatoren;

Multifunctioneel scherm;

Navigatie controller;

Klimaatregeling;

Radio speler.
16 30 Deur en motorkap sluiting controle
20 10 Rechter stoplicht
21 15 Linker stoplicht;

Derde stoplicht.
22 30 Voor plafondlamp;

Paneelverlichting;

Sigarettenaansteker.
S1 PARC aansluiting
Leggere  Peugeot 308 II (T9) (2020-2021) - zekeringdoos

Peugeot 206 (2003-2010) – zekering schema

Productiejaar: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 206 (2003-2010) is zekering 22 in het zekeringenkastje op het dashboard.

Zekeringenkast in de motorruimte

Zekeringen Peugeot 206 – motorruimte

Peugeot 206 – zekeringen – motorruimte
NrAmperes [A]Beschrijving
1 *20Ventilator groep
2 *60ABS / ESP
3 *30ABS / ESP
4 *70Voeding BSI
5 *70Voeding BSI
6 *–Vrij
7 *30Voeding ontsteking
8 *–Vrij
* “Maxi” zekeringen met “extra bescherming van elektrische circuits.
NrAmperes[A]Beschrijving
110Verwarmingsmodule (Diesel); Water sensor in diesel; Achteruitrijlicht relais; Voertuigsnelheid sensor; Luchtstroommeter (Diesel).
215Tank elektroventiel; Brandstofpomp.
310ABS/ESP motorcontroller; ESP rem relais.
4 10 Automatische transmissie controller
5 – Vrij
6 15 Voor mistlampen
7 20 Verlichting sproeipomp
8 20 Ventilator groep relais; Diesel injectiepomp; Drukregelaar diesel; Motor elektroventiel.
9 15 Linker dimlicht
10 15 Rechter dimlicht
11 10 Linker grootlicht
12 15 Rechter grootlicht
13 15 Toeter
14 10 Voorruit sproeipomp
15 30 Verwarming klep module; Diesel injectiepomp; Lambdasonde; Luchtstroommeter; Ontstekingsspoel; Motor beheersklep elektroventiel; Verwarming diesel; Injectoren.
16 30 Luchtpomp relais
17 30 Wisser snelheid hoog en laag
18 40 Airconditioning ventilator

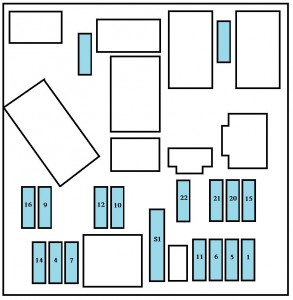

Zekeringenkast in het dashboard

Zekeringen Peugeot 206 – dashboard
NrAmperes [A]Beschrijving
115Verwarmde stoel; Alarm sirene.
420Scherm; Navigatie; Kofferbakverlichting; Radio; Open dak; Stuurwiel schakelaars; Trekhaak.
515Diagnose automatische transmissie
610Koelvloeistof niveau; Automatische transmissie; Radio; Stuurhoek sensor (ESP).
715Geïnstalleerd alarm in de after-sales service
930Hydraulische pomp
1040 Ontdooiing achteruitkijkspiegel
11 15 Wisser
12 30 Verwarming voorruit
14 10 Airbag; Stuurwiel schakelaars; Regen sensor.
15 15 Dashboard; Multifunctioneel scherm; Navigatie; Airconditioning; Radio.
16 30 Controle sluiting en opening van deuren en motorkappen.
20 10 Rechter stoplicht
21 15 Linker stoplicht; Derde stoplicht.
22 30 Voor plafondlamp; Paneelverlichting; Sigarettenaansteker.
S1 PARC aansluiting
