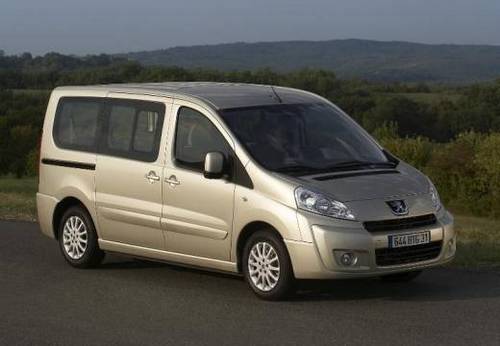

Peugeot Expert Tepee (2007-2016) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Peugeot Expert Tepee (2007–2016), krijg je informatie over de locatie van de zekeringpanelen binnen het voertuig en leer je de toewijzing van elke zekering (zekeringlayout).

Peugeot Expert Tepee (2007) – zekering schema

Productiejaar: 2007.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Expert Tepee (2007) is de zekering 9 in de zekeringkast op het dashboard.

Zekeringen in het dashboard rechts

Peugeot Expert – zekeringen – dashboard
Nr Amp [A] Beschrijving
1 15 Derde ruitenwisser
2 – Niet gebruikt
3 5 Airbag controle-eenheid.
4 10 Stuurhoek sensor;

Diagnose aansluiting;

ESP sensor;

Handmatige ventilatie;

Koppeling schakelaar;

Hoogte van de koplampbundel;

Deeltjesfilterpomp.
5 30 Elektrische spiegels;

Raam motor passagierszijde.
6 30 Voeding voor de elektrische ramen vooraan
7 5 Extra verlichting en

verlichting van het dashboardkastje
8 20 Multifunctioneel display;

Alarm sirene;

Audio-installatie;

CD-wisselaar;

Audio/telefoon;

Zekeringkast aanhangwagen

(accessoires).
9 10 Sigarettenaansteker;

Voedingsaansluiting tweede niveau.
10 30 Achterste hoogte regelaar;

Stuurwiel schakelaar;

Dashboard.
11 15 Diagnose aansluiting;

Ontstekingsschakelaar.
12 15 Handsfree kit;

Airbag controle-eenheid;

Parkeerhulp controle-eenheid.
13 5 Motor zekeringkast;

Zekeringkast aanhangwagen.
14 15 Regen sensor;

Achterventilatie;

Automatische airconditioning;

Dashboard.
15 30 Slotblokkering
16 – Niet gebruikt
17 40 Achterruitverwarming;

Verwarmde spiegels*
17 * 10 * Alleen verwarmde spiegels

Zekeringen in het passagierscompartiment

Peugeot Expert – zekeringen – passagierscompartiment
Nr Amp [A] Beschrijving
1 30 Verwarmde stoelen
2 20 12 V aansluiting derde niveau
3 40/50 Zekeringkast aanhangwagen

(accessoires).
4 – Niet gebruikt
36 15 Scharnierdeursloten
37 10 Scharnierdeursloten
38 20 Derde ruitenwisser voor de achterklep
39 10 Achterventilatie
40 5 Opvouwbare spiegels

Zekeringen onder de motorkap

Peugeot Expert – onder de motorkap
Nr Amp [A] Beschrijving
1 20 Motorcontroller;

Brandstof- en luchtvoedingssystemen;

Ventilator installatie,
2 15 Toeter
3 10 Voor- en achterruitwisserpomp
4 20 Koplamp sproeierpomp
5 15 Brandstofvoedingssysteem
6 10 Servostuur;

Extra rempedaal schakelaar.
7 10 Remsysteem (ABS/ESP)
8 20 Startmotor controle
9 10 Hoofdrempedaal schakelaar
10 40 Brandstof- en luchtvoedingssystemen;

Emissie controle systemen.
11 40 Voorventilatie
12 30 Ruitenwissers
13 40 Geïntegreerde systeeminterface
14 30 Niet gebruikt

Peugeot Expert Tepee (2008-2016) – zekering schema

Productiejaar: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Expert Tepee (2008-2016) is de zekering 9 in de zekeringkast op het dashboard.

Zekeringen in het dashboard rechts

Peugeot Expert – zekeringen – dashboard
Nr Amp [A] Beschrijving
1 15 Achterruitenwisser
2 – Niet gebruikt
3 5 Airbag controle-eenheid
4 10 Stuurhoek sensor;

Diagnose aansluiting;

ESP sensor;

Handmatige ventilatie;

Koppeling schakelaar;

Hoogte van de koplampbundel;

Deeltjesfilterpomp.
5 30 Elektrische spiegels;

Raam motor passagierszijde.
6 30 Voeding voor de elektrische ramen vooraan
7 5 Extra verlichting en

verlichting van het dashboardkastje
8 20 Multifunctioneel display;

Alarm sirene;

Audio-installatie;

CD-wisselaar,

Audio/telefoon;

Zekeringkast aanhangwagen

(accessoires).
9 10 Voedingsaansluiting rij 2
10 30 Achterste hoogte regelaar;

Stuurwiel schakelaar;

Dashboard.
11 15 Diagnose aansluiting;

Ontstekingsschakelaar.
12 15 Handsfree kit;

airbag controle-eenheid;

parkeren assistentie controle-eenheid.
13 5 Motor zekeringkast;

Zekeringkast aanhangwagen.
14 15 Regen sensor;

Achterventilatie;

Automatische airconditioning;

Dashboard.
15 30 Slotblokkering
16 – Niet gebruikt
17 40 Achterruitverwarming;

Verwarmde spiegels*.

Zekeringen in het passagierscompartiment

Peugeot Expert – zekeringen – passagierscompartiment
Nr Amp [A] Beschrijving
1 30 Verwarmde stoelen
2 20 12 V. rij 3
3 40/50 Zekeringkast aanhangwagen

(accessoires).
4 – Niet gebruikt
36 15 Scharnierdeursloten
37 10 Scharnierdeursloten
38 20 Achterklep ruitenwisser
39 10 Achterventilatie
40 5 Opvouwbare spiegels

Zekeringen onder de motorkap

Peugeot Expert mk2 – onder de motorkap
Nr Amp [A] Beschrijving
1 20 Motorcontroller;

Brandstof- en luchtvoedingssystemen;

Ventilator installatie.
2 15 Toeter
3 10 Voor- en achterruitwisserpomp
4 20 Koplamp sproeierpomp
5 15 Brandstofvoedingssysteem
6 10 Servostuur;

Extra rempedaal schakelaar.
7 10 Remsysteem (ABS/ESP)
8 20 Startmotor controle
9 10 Hoofdrempedaal schakelaar
10 40 Brandstof- en luchtvoedingssystemen;

Emissie controle systemen.
11 40 Voorventilatie
12 30 Ruitenwissers
13 40 Geïntegreerde systeeminterface
14 30 Niet gebruikt
