Peugeot 3008 Hybrid – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Peugeot 3008 Hybrid, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Peugeot 3008 Hybrid – zekering schema

Productiejaar: 2011, 2012.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 307 Break (2005-2008) is zekering 9 in de zekeringkast.

Zekeringen van de console

De zekeringkast bevindt zich onder het dashboard (aan de linkerkant).

Peugeot 3008 Hybrid – zekeringen – dashboard
Nr Amp [A] Beschrijving
F1 15 Derde ruitenwisser
F2 – Niet gebruikt
F3 5 Airbag controle-eenheid
F4 10 Electrochrome achteruitkijkspiegel;

Airconditioning;

Schakel- en beveiligingseenheid;

Achter multimedia;

Aandrijving batterij controle-eenheid.
F5 30 Elektrische voorramen
F6 30 Elektrische achterramen geactiveerd

door één knop.
F7 5 Voor- en achterleeslampen;

Kaartleeslampen;

Achterleeslampen;

Verlichting van de zonneklep;

Verlichting van het dashboardkastje;

Verlichting van de middenarmsteun;

Controle van de 12 V kofferbak relais.
F8 20 Audiovoorzieningen;

Audio/telefoon;

CD-wisselaar;

Multifunctioneel display;

Laagbandenspanning detectie;

Waarschuwingssirene;

Waarschuwingsmodule;

Telematica-eenheid;

Servicemodule (met Peugeot Connect Media).
F9 30 Voorste 12 V aansluiting;

Sigarettenaansteker;

Achterste 12 V aansluiting.
F10 15 Stuurwielbediening
F11 15 Laagstroom ontstekingssleutel
F12 15 Aanwezigheid van aanhangwagen;

Regen/zonne sensor;

voeding voor zekeringen F32, F34, F35.
F13 5 Zekeringkast motor;

Airbag controller.
F14 15 Dashboard;

Dashboard display;

Voeding voor zekering F33.
F15 30 Vergrendeling en supervergrendeling
F17 40 Achterruitverwarming;

Voeding voor zekering F30.
SH – Bypass PARC
Nr Amp [A] Beschrijving
F29 – Niet gebruikt
F30 5 Verwarmde buitenspiegels
F31 30 12 V startaansluiting.
F32 5 Handmatige versnellingspook gecontroleerd
F33 10 Head-up display;

Bluetooth systeem;

Airconditioning;

Uittrekbaar display.
F34 5 Waarschuwingslampjes

voor de veiligheidsgordels.
F35 10 Parkeersensoren
F36 10 Verwarmde voorstoelen
F37 20 Hi-Fi versterker
F38 30 Aandrijving batterij controle
F39 20 Panoramisch gordijn voor dakramen
F40 10 Aanhangwageninterface;

Bedieningspaneel van de bestuurdersdeur.

Zekeringen van de motorruimte

De zekeringkast bevindt zich in de motorruimte naast de batterij (aan de linkerkant).

Peugeot 3008 Hybrid – zekeringen – motorruimte
Nr Amp [A] Beschrijving
F1 20 Voeding van de motor controle-eenheid;

Injectiepomp en EGR elektromagneten;

Injectoren.
F2 15 Toeter
F3 10 Voorruit/voor sproeier
F4 10 Dagrijverlichting
F5 15 Luchtstroomsensor;

Ruitenwisser;

Sensor verwarming;

Hybride controller;

Hybride selectieknop;

Elektronische thermostaat;

Variabele fase elektromagneten;

Drukregelventielen

van de turbo (Diesel);

Vloeistofniveau sensor

motor koeling (Diesel).
F6 10 Diagnose aansluiting;

Knipperlichten;

Partikelfilterpomp (Diesel);

Spiegels afstelcontrole;

Netwerkinterface;

Transparant display.
F7 10 Stuurhulp controller;

Hoogte afstelmotor

van de knipperlichten.
F8 20 Startmotor controle
F9 10 Koppeling en rempedaal schakelaars
F10 30 Radiatoren (Diesel)
F11 40 Airconditioning ventilator
F12 30 Voorste ruitenwisser langzaam/snel
F13 40 Voeding van de interface van de geïntegreerde systemen

(positieve ontsteking).
F14 30 Waterpomp van de verwarming radiator
F15 10 Rechter dimlicht
F 16 10 Linker dimlicht
F17 15 Linker grootlicht
F18 15 Rechter grootlicht
F19 15 Drukregelventiel

van de turbo (Diesel)
F20 10 Vloeistofniveau detector

motor koeling (Diesel)
F21 5 Koelventilator controle

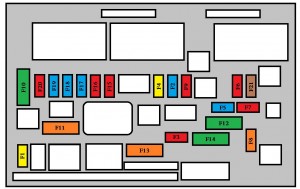

Mini en midi zekeringtabel boven de batterij

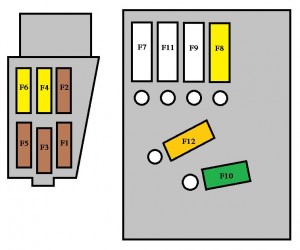

Peugeot 3008 Hybrid – zekeringkast – boven de batterij
Nr Amp [A] Beschrijving
F1 5 Luchtinlaat controle
F2 5 Tweefunctie remschakelaar
F3 5 Batterij oplaadeenheid
F4 25 ABS/ESP elektromagneten
F5 5 ABS/ESP controle-eenheid
F6 15 Elektronische transmissie
F7 80 Elektrohydraulische pomp eenheid voor stuurhulp
F8 60 Ventilator installatie
F9 80 Verwarmingsunit (Diesel).
F10 40 Elektrohydraulische pomp eenheid ABS/ESP
F11 100 Schakel- en beveiligingseenheid
F12 30 Elektrohydraulische pomp, elektronische transmissie

Max zekeringtabel

Nr Amp [A] Beschrijving
MF1 30 Elektrische vacuumpomp
MF2 50 Aanhangwageninterface
MF3 60 Zekeringkast in de

passagiersruimte.
MF4 80 Geïntegreerde systeeminterface
MF5 80 Geïntegreerde systeeminterface
MF6 30 Elektrische handrem
MF7 – Niet gebruikt
MF8 25 Verlichting sproeier
