Peugeot 307 Break (2001-2008) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Peugeot 307 Break (2001–2008), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Peugeot 307 Break (2001-2004) – schema van de zekeringkast

Productiejaar: 2001, 2002, 2003, 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 307 Break (2001-2004) is de zekering 7 in de zekeringkast op het dashboard.

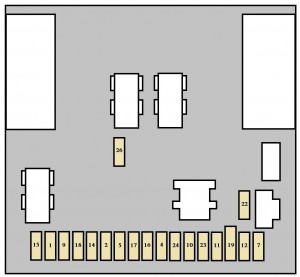

Zekeringen van de console

Zekeringen Peugeot 307 – beschrijving – dashboard
Nr Amp [A] Beschrijving
1 10 Achterlicht mistlamp
2 15 Achterruit knipperlicht
4 15 Elektrisch bediend voorraam;

Schuifdak.
5 15 Achterstoplicht, inclusief aanhangwagen
7 20 Interne achterverlichting;

Interne voorverlichting;

Sigarettenaansteker;

Verlichting van het dashboardkastje,

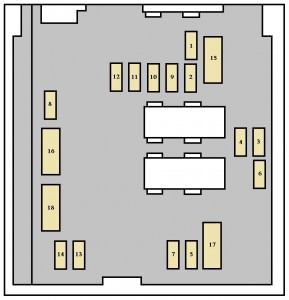

Motor zekeringkast

Zekeringen Peugeot 307 – motorruimte
Nr Amp [A] Beschrijving
1 10 Automatische achteruitrijlichtschakelaar

versnellingsbak;

Controle relais blokkering

startautomaat versnellingsbak;

Handmatige achteruitrijlichtschakelaar

versnellingsbak;

Voertuigsnelheidssensor;

Voorverwarmingscontroller;

Water sensor in diesel;

Luchtstroomsensor DW.
2 15 Tank elektromagnetische klep;

Brandstofpomp,
3 10 Servostuurcontroller;

ABS of ESP controller.
4 10 Injectiecontroller;

Groep ventilator relais controle;

Extra verwarmingsrelais controle;

Automatische versnellingsbak controller;

Sequentiële controle automatische versnellingsbak;

Automatische versnellingsbak blokkering relais.
5 15 Deeltjesfilter controle-eenheid
6 15 Voor mistlampen
7 20 Verlichting voor ruitenwissers
8 20 Groep ventilator relais controle;

Voeding injectiecontroller.
9 15 Linker dimlicht
10 15 Rechter dimlicht
11 10 Hoofdstraal links
12 10 Rechter grootlicht
13 15 Claxon
14 10 Verlichting voor en achter ruitenwissers.
15 30 Zuurstofsensoren;

Uitlaatgas recirculatie elektromagnetische klep;

Ontstekingsspoel;

Hoogdrukregelaar

diesel;

Voeding injectoren (benzine).
16 40 Motor luchtpomp met

automatische versnellingsbak.
17 30 Voorste knipperlicht op

lage/hoge snelheid.
18 40 Airconditioning ventilator

Maxi – zekeringtabel

Nr Amp [A] Beschrijving
1 30 Ventilator eenheid
2 30 ESP/ABS pomp motor
3 30 ESP/ABS elektromagnetische kleppen
4 60 Voeding geïntegreerde systeeminterface
5 70 Voeding geïntegreerde systeeminterface
6 20 Verwarmde stoelen
7 30 Ontstekingssleutel, vermogen
8 70 Hydraulische pomp groep voor servostuur

Peugeot 307 Break (2005-2008) – schema van de zekeringkast

Productiejaar: 2005, 2006, 2007, 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 307 Break (2005-2008) is de zekering 9 in de zekeringkast op het dashboard.

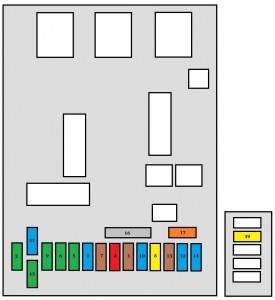

Zekeringen in het dashboard

Peugeot 307 – zekeringen – dashboard
Nr Amp [A] Beschrijving
1 15 Wisser achterruit
2 30 Vergrendeling en supervergrendeling
3 5 Airbaggroep en gordelspanners
4 10 Remschakelaar (STOP) en koppelingspedaal;

Koelvloeistofniveau schakelaar;

Stuurhoek sensor;

Dubbele functie ESP sensor;

Deeltjesfilterpomp;

Diagnose aansluiting;

Electrochromatisch spiegel.
5 30 Voor elektrische ramen;

Schuifdak;

Verwarmde spiegels.
6 30 Achter elektrische ramen
7 5 Interne voor- en achterverlichting;

Leeslampen;

Verlichting van het dashboardkastje.
8 20 Audio-installatie;

Audio/telefoon;

Multifunctioneel display;

Alarm sirene;

Alarm eenheid;

Aanhangwagen zekeringkast;

Rijgeleiding module;

Voeding van het stuurwiel.
9 30 Voedingsaansluiting voor 12 V;

Aansluiting achter voor 12 V.
10 15 Automatische transmissie controller;

Laagdruk detectie in banden controller;

STOP schakelaar
11 15 Diagnose aansluiting;

Deeltjesfilter;

Laagstroom ontsteking.
12 15 Rijgeleiding module;

Parkeerhulp achter.
13 5 Zekeringkast motor;

Regen- en lichtsensor.
14 15 Aanhangwagen zekeringkast,

dashboard,

Airbags en gordelspanners,

Automatische klimaatregeling,

Handsfree kit.
15 30 Vergrendeling en supervergrendeling
16 – PARC bypass
17 40 Verwarmde achterruit
39 20 Verwarmde stoelen voor bestuurder en passagier

Zekeringkast motorruimte

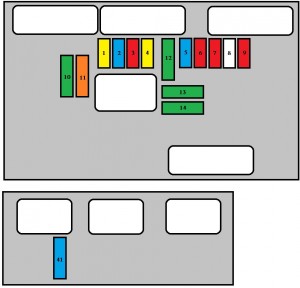

Peugeot 307 – zekeringen – motorruimte – versie 1

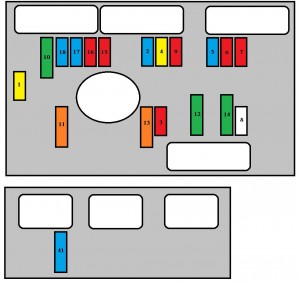

Peugeot 307 – zekeringen – motorruimte – versie 2
Nr Amp [A] Beschrijving
1 20 Voeding van de motorcontrole module en relais

hoge snelheid van de ventilator groep.
2 15 Claxon
3 10 Voor- en achterruitenwissers
4 10 Verlichting van de koplampen
5 15 Brandstofpomp en elektromagnetische klep

voor het leegpompen van de tank (2 liter benzine).
6 10 Automatische transmissie met vier versnellingen;

Blokkering van de automatische transmissie hendel;

Controle knop;

Hoge snelheid relais

van de ventilator groep;

Xenon koplampen rechts en links.
7 10 ABS/ESP controle-eenheid;

Pomp controle-eenheid

voor servostuur.
8 25 Controle van de startmotor
9 10 Extra verwarmingsunit (Diesel);

Koelvloeistofniveau schakelaar.
10 30 Actuatoren van de motorcontrole-eenheid

(ontstekingsspoel, elektromagnetische kleppen,

lambda sondes, controle-eenheid,

injectoren, verwarmers);

Elektromagnetische klep voor het leegpompen van de tank

(benzine 1,4 liter en benzine 1,6 liter).
11 40 Airconditioning ventilator
12 30 Laag/hoge snelheid van de voorruitenwissers
13 40 Voeding van de interface van de geïntegreerde systemen

(positieve ontsteking).
14 30 Luchtpomp (2 liter benzine)
15 * 10 Rechter dimlicht
16 * 15 Linker dimlicht
17 * 15 Linker grootlicht
18 * 15 Rechter grootlicht
41 15 Automatische transmissie met zes versnellingen

Maxi – zekeringtabel

Nr Amp [A] Beschrijving
MF1 30 Ventilator 200 W.
50 Ventilator van 400 W en 460 W.
MF2 30 Pomp ABS/ESP
MF3 30 Elektromagnetische kleppen ABS/ESP
MF4 60 Voeding van de interface van de geïntegreerde systemen
MF5 70 Voeding van de interface van de geïntegreerde systemen
MF6 20 Zekeringkast in het passagierscompartiment
MF8 70 Hydraulische pomp groep voor servostuur
