Peugeot Expert VU (2007-2019) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de diagrammen van de zekeringkast van de Peugeot Expert VU (2007–2019), krijg je informatie over de locatie van de zekeringpanelen in het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Peugeot Expert VU (2007-2012) – schema van de zekeringkast

Productiejaar: 2007, 2008, 2009, 2010, 2011, 2012.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Expert VU (2007-2012) is de zekering 9 in de zekeringkast op het dashboard.

Zekeringen in het dashboard rechts

Peugeot Expert – zekeringen – dashboard
Nr Amperages [A] Beschrijving
1 15 Achterruitenwisser
2 – Niet gebruikt
3 5 Airbag controle-eenheid
4 10 Stuurhoek sensor;

Diagnose aansluiting;

ESP sensor;

Handmatige ventilatie;

Koppeling schakelaar;

Hoogte van de koplampen;

Partikelfilterpomp.
5 30 Elektrische spiegels;

Raam motor passagier.
6 30 Voeding voor elektrische ramen vooraan
7 5 Extra verlichting en verlichting van het handschoenenkastje
8 20 Multifunctioneel display;

Alarm sirene;

Audio systeem;

CD wisselaar;

Audio/telefoon;

zekeringkast aanhangwagen

(accessoires);

Voertuig wijzigings eenheid

(platform met cabine).
9 10 Sigarettenaansteker;

Accessoire aansluiting voor de laadruimte.
10 30 Achterste rijhoogte regelaar;

Stuurwiel schakelaar;

Dashboard.
11 15 Diagnose aansluiting;

Ontstekingsschakelaar.
12 15 Handsfree kit;

Airbag controle-eenheid;

Parkeerhulp controle-eenheid.
13 5 Motor zekeringkast;

Aanhangwagen zekeringkast.
14 15 Regen sensor;

Achterventilatie;

Automatische airconditioning;

Dashboard.
15 30 Deurslot
16 – Niet gebruikt
17 40 Achterruit verwarmd;

Verwarmde spiegels.
10 Alleen verwarmde spiegels

Zekeringen in het passagierscompartiment

Peugeot Expert – zekeringen – passagierscompartiment
Nr Amperages [A] Beschrijving
1 30 Verwarmde stoelen
2 – Niet gebruikt
3 40/50 Aanhangwagen zekeringkast

(accessoires);

Voertuig wijzigings module

(platform met cabine)
4 – Niet gebruikt
36 15 Scharnierdeursloten
37 10 Scharnierdeursloten
38 20 Achterruitenwisser
39 – Niet gebruikt
40 5 Opvouwbare spiegels

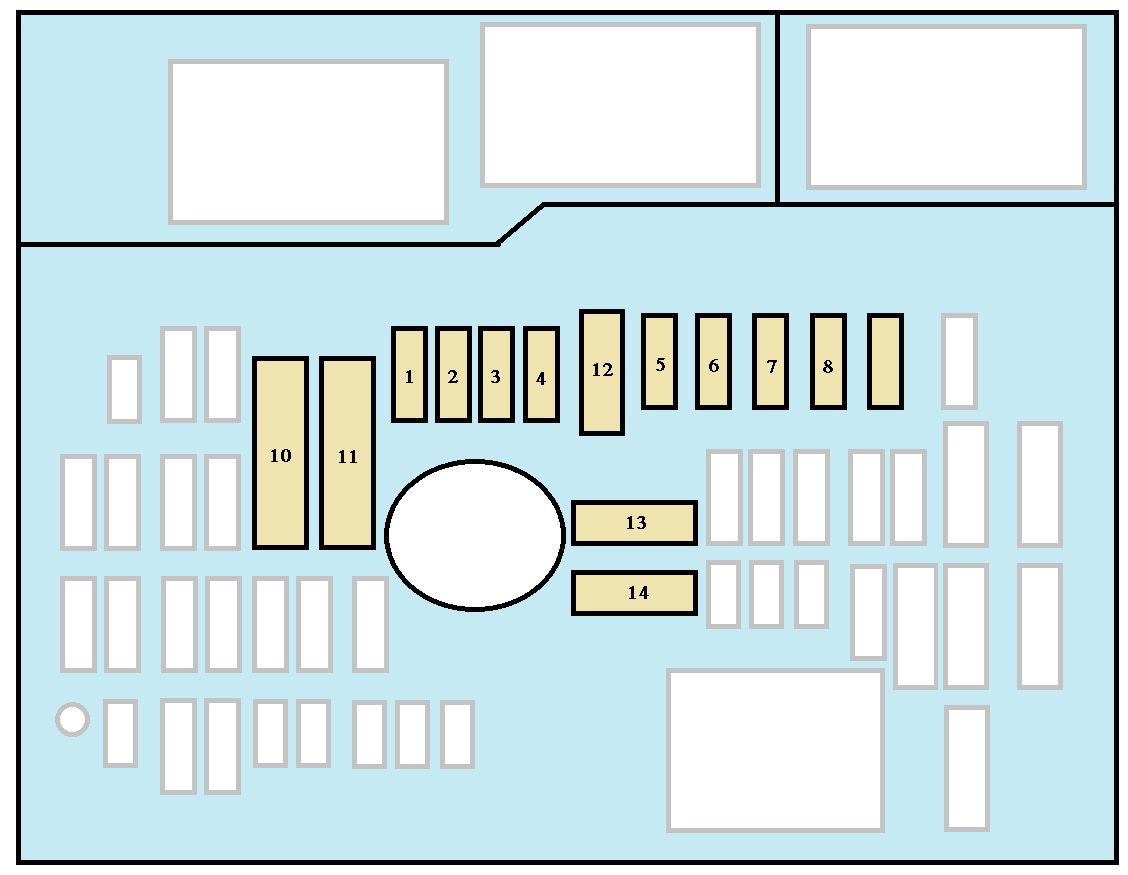

Zekeringen onder de motorkap

Peugeot Expert – onder de motorkap
Nr Amperages [A] Beschrijving
1 20 Motor controle-eenheid,

brandstof- en luchtvoedingssystemen,

ventilator montage
2 15 Claxon
3 10 Voor- en achterruitwisserpomp
4 20 Koplampen sproeierpomp
5 15 Brandstofvoedingssysteem
6 10 Servostuur,

extra schakelaar rempedaal
7 10 Remsysteem (ABS/ESP)
8 20 Startmotor controle
9 10 Hoofdschakelaar rempedaal
10 40 Brandstof- en luchtvoedingssystemen;

Emissie controle systemen.
11 40 Voorventilatie
12 30 Ruitenwissers
13 40 Geïntegreerde systeeminterface
14 30 Niet gebruikt

Trekhaak / trekhaak / carrosseriebouwers / zekering cabine platform

Peugeot Expert – zekeringen – trekhaak
Nr Amperages [A] Beschrijving
1 15 Niet gebruikt
2 15 Ontstekingsrelais en optionele generator.
3 15 Aanhangwagen voeding 12 V.
4 15 Constante voeding voor voertuigwijzigers.
5 10 Alarmlichten

Peugeot Expert VU (2013-2015) – schema van de zekeringkast

Productiejaar: 2013, 2014, 2015.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Expert VU (2013-2015) is de zekering 45 in de zekeringkast

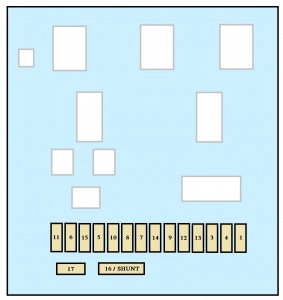

Zekeringen in het dashboard rechts

Peugeot Expert – zekeringen – dashboard
Nr Amp [A] Beschrijving
1 15 Achterruitenwisser
2 – Niet gebruikt
3 5 Airbag controle-eenheid
4 10 Stuurhoek sensor;

Diagnose aansluiting;

ESP sensor;

Handmatige ventilatie;

Koppeling schakelaar;

Hoogte van de koplampen;

Partikelfilterpomp.
5 30 Elektrische spiegels;

Raam motor passagier.
6 30 Voeding voor elektrische ramen vooraan
7 5 Extra lampjes en

verlichting van het handschoenenkastje
8 20 Multifunctioneel display;

Alarm sirene;

Audio systeem;

CD wisselaar;

Audio / telefoon;

zekeringkast aanhangwagen (accessoires);

Carrosseriebouwer/wijzigings eenheid

(platform met cabine).
9 10 Sigarettenaansteker;

Accessoire aansluiting voor laadruimte.
10 30 Achterste rijhoogte regelaar;

Stuurwiel schakelaar;

Dashboard.
11 15 Diagnose aansluiting;

Ontstekingsschakelaar.
12 15 Handsfree kit;

Airbag controle-eenheid;

Parkeerhulp controle-eenheid.
13 5 Motor zekeringkast;

Aanhangwagen zekeringkast.
14 15 Regen sensor;

Achterventilatie;

Automatische airconditioning;

Dashboard.
15 30 Deurslot
16 – Niet gebruikt
17 40 Achterruit verwarmd;

Verwarmde spiegels.
10 Alleen verwarmde spiegels

Zekeringen in het passagierscompartiment

Peugeot Expert – zekeringen – passagierscompartiment
Nr Amp [A] Beschrijving
1 30 Verwarmde stoelen
2 – Niet gebruikt
20 Accu status van de laadunit
3 40/50 Aanhangwagen zekeringkast

(accessoires);

Carrosseriebouwer;

Voertuig wijzigings module

(platform met cabine).
4 – Niet gebruikt
36 15 Scharnierdeursloten
37 10 Scharnierdeursloten
38 20 Achterruitenwisser
39 – Niet gebruikt
40 5 Opvouwbare spiegels

Zekeringen onder de motorkap

Peugeot Expert – onder de motorkap
Nr Amp [A] Beschrijving
1 20 Motor controle;

Brandstof- en luchtvoedingssystemen;

Ventilator montage.
2 15 Claxon
3 10 Voor- en achterruitwisserpomp
4 20 Koplampen sproeierpomp
5 15 Brandstofvoedingssysteem
6 10 Servostuur;

Extra schakelaar rempedaal.
7 10 Remsysteem (ABS/ESP)
8 20 Startmotor controle
9 10 Hoofdschakelaar rempedaal
10 40 Brandstof- en luchtvoedingssystemen;

Emissie controle systemen.
11 40 Voorventilatie
12 30 Ruitenwissers
13 40 Geïntegreerde systeeminterface
14 30 Niet gebruikt

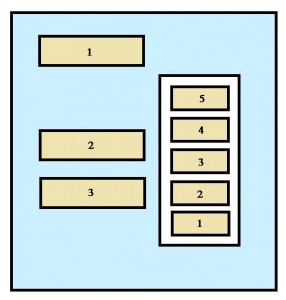

Trekhaak / trekhaak / carrosseriebouwers / zekering van de cabine van het platform

Peugeot Expert – zekeringen – trekhaak
Nr Amp [A] Beschrijving
1 15 Niet gebruikt
2 15 Ontstekingsrelais en optionele generator.
3 15 Aanhangwagen voeding 12 V.
4 15 Constante voeding voor voertuigwijzigers.
5 10 Alarmlichten

Peugeot Expert VU (2016) – schema van de zekeringkast

Productiejaar: 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Expert VU (2016) is de zekering F32 in de zekeringkast in het handschoenenkastje.

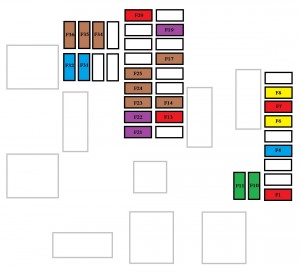

Zekeringen achter het handschoenenkastje

Versie 1 (Eco)

Peugeot Expert – zekeringen – handschoenenkastje (eco)
Nr Amp [A] Beschrijving
F1 10 Elektrisch servostuur;

Koppeling schakelaar.
F4 15 Claxon
F5 20 Voor-/achterruitwisserpomp
F6 20 Voor-/achterruitwisserpomp
F7 10 Achterste accessoires 12 V.
F8 20 Enkele of dubbele achterruitenwissers
F10 30 Buiten- en binnenvergrendelingen

voor- en achteraan
F11
F13 10 Voor airconditioning controle;

Audio systeem controle;

Versnellingspook;

Head-up display.

F14 5 Alarm- en assistentieverbindingen
F17 5 Dashboard
F19 3 Stuurwielbediening
F21 3 Systeem voor “toegang en starten zonder sleutel” of

ontstekingsschakelaar.
F22 3 Regen- en zonnesensor,

Multifunctionele detectiecamera.
F23 5 Veiligheidsgordel niet vastgemaakt of

display niet vastgemaakt.
F24 5 Touchscreen;

achteruitrijcamera en parkeersensoren.
F25 5 Airbag
F29 20 Audio systeem;

Touchscreen;

CD speler;

Navigatie.
F31 15 Audio systeem (accu +)
F32 15 Voeding voor accessoires 12 V vooraan.
F34 5 Blind spot monitoring systeem;

Elektrische controle van de zijspiegels.
F35 5 Verwarmde sproeiers;

Hoogteverstelling van de koplampen.
F36 5 Oplaadbare zaklamp;

Achterinterieurverlichting.

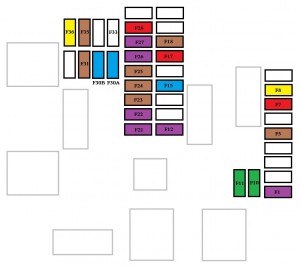

Versie 2 (volledig)

Peugeot Expert – zekeringen – handschoenenkastje (volledig)
Nr Amp [A] Beschrijving
F1 3 Systeem voor “toegang en starten zonder sleutel” of ontstekingsschakelaar
F5 5 Touchscreen, achteruitrijcamera en

parkeersensoren
F7 10 Bedieningselementen voor de achterste airconditioning:

Hi-Fi versterker.
F8 20 Enkele of dubbele achterruitenwisser
F10 30 Buiten- en binnenvergrendelingen vooraan/achteraan
F11
F12 3 Alarm
F17 10 Achterste accessoires 12 V.
F18 5 Alarm- en assistentieverbindingen
F21 3 Oplaadbare zaklamp;

Achterinterieurverlichting.
F22 3 Verlichting van het handschoenenkastje;

Achterinterieurverlichting.
F23 5 Blind spot monitoring systeem:

Elektrische controle van de zijspiegels.
F24 5 Stuurwielbediening
F25 5 Hoogteverstelling van de grootlichtkoplampen
F26 3 Veiligheidsgordel vastgemaakt
F27 3 Regen- en zonnesensor.

Multifunctionele detectiecamera.
F28 10 Voor airconditioning controle;

Radio controle;

Versnellingspook;

Head-up display.
F30A

of B

 15 Audio systeem (accu+)
F31 5 Airbag
F33 15 Voeding voor accessoires 12 V vooraan.
F35 5 Dashboard
F36 20 Audio systeem;

Touchscreen;

CD speler;

Navigatie.

Zekeringen van de motorruimte

Nr Amp [A] Beschrijving
F12 5 Verwarmde sproeiers
F14 25 Voor- en achterruitwisserpomp
F15 5 Voor radar en noodrem;

Elektrisch servostuur.
F17 10 Geïntegreerde systeeminterface
F19 30 Motor van de voorruitenwisser
F20 15 Voor- en achterruitwisserpomp
F21 20 Koplampen sproeierpomp
F22 15 Claxon
F23 15 Rechter dimlicht
F24 15 Linker dimlicht

Peugeot Expert VU (2016-2019…) – schema van de zekeringkast

Productiejaar: 2016, 2017, 2018, 2019.

Zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Peugeot Expert VU / Traveller zijn de zekeringen F7 (Eco) of F17 (Volledig) (achterste accessoires 12 V) en F32 (Eco) of F33 (Volledig) (voorste accessoires 12 V) in de zekeringkast van het dashboard.


Zekeringkast op het dashboard

Locatie van de zekeringkast

Voertuigen met stuur aan de linkerkant: de zekeringkast bevindt zich in het onderste dashboard (links).Verwijder het deksel door het in de bovenste linkerhoek te trekken en dan naar rechts.



Schema van de zekeringkast (versie 1 (Eco))

Toewijzing van de zekeringen in de zekeringkast van het dashboard Versie 1 (Eco)

Nr Ampere [A] Beschrijving
F1 10 Elektrisch servostuur;

Koppeling schakelaar.
F4 15 Claxon
F5 20 Voor- en achterruitwisserpomp.
F6 20 Voor- en achterruitwisserpomp.
F7 10 Achterste accessoires 12 V.
F8 20 Achterruitenwissers enkele of dubbele.
F10 / F11 30 Voor- en achtervergrendelingen, extern, intern.
F13 10 Voor airconditioning controle;

Radio controle;

Versnellingspook;

Head-up display.
F14 5 Alarm- en assistentieverbindingen.
F17 5 Dashboard.
F19 3 Bedieningselementen op het stuur.
F21 3 Systeem voor openen en starten zonder sleutel of ontstekingsschakelaar.
F22 3 Regen- en lichtsensor;

Multifunctionele detectiecamera.
F23 5 Veiligheidsgordels niet vastgemaakt of scherm niet vastgemaakt.
F24 5 Touchscreen, achteruitrijcamera en parkeersensoren.
F25 5 Airbag.
F29 20 Audio systeem;

Touchscreen;

CD speler;

Navigatie.
F31 15 Audio systeem (accu +).
F32 15 Voeding voor accessoires 12 V vooraan.
F34 5 Blind spot monitoring systeem;

Elektrische controle van de zijspiegels.
F35 5 Hoogteverstelling van de koplampen.
F36 5 Oplaadbare zaklamp;

Achterinterieurverlichting.


Schema van de zekeringkast (versie 2 (volledig))

Toewijzing van de zekeringen in de zekeringkast van het dashboard Versie 2 (volledig)

Nr Ampere [A] Beschrijving
F1 3 Systeem voor openen en starten zonder sleutel of ontstekingsschakelaar.
F5 5 Touchscreen;

Achteruitrijcamera;

Parkeersensoren.
F7 10 Bedieningselementen voor de achterste airconditioning;

Hi-Fi versterker.
F8 20 Enkele of dubbele achterruitenwisser.
F10 / F11 30 Buiten- en binnenvergrendelingen vooraan/achteraan.
F12 3 Alarm.
F17 10 Achterste accessoires 12 V.
F18 5 Alarm- en assistentieverbindingen.
F21 3 Oplaadbare zaklamp;

Achterinterieurverlichting.
F22 3 Verlichting van het handschoenenkastje;

Achterinterieurverlichting.
F23 5 Blind spot monitoring systeem;

Elektrische controle van de zijspiegels.
F24 5 Bedieningselementen op het stuur.
F25 5 Hoogteverstelling van de grootlichtkoplampen.
F26 3 Veiligheidsgordels niet vastgemaakt of niet vastgemaakt (display).
F27 3 Regen- en zonnesensor;

Multifunctionele detectiecamera.
F28 10 Voor airconditioning controle;

Radio controle;

Versnellingspook;

Head-up display.
F30A of B 15 Audio systeem (accu +).
F31 5 Airbag.
F33 15 Voeding voor accessoires 12 V vooraan.
F35 5 Dashboard.
F36 20 Audio systeem;

Touchscreen;

CD speler;

Navigatie.


Zekeringkast in de motorruimte

Locatie van de zekeringkast

De zekeringkast bevindt zich in de motorruimte nabij de accu.

Om toegang te krijgen, moet je twee haken A losmaken en het deksel verwijderen.


Toewijzing van de zekeringen in de motorruimte
Nr Ampere [A] Beschrijving
F12 5 Verwarmde sproeiers.
F14 25 Voor- en achterruitwisserpomp.
F15 5 Voor radar en noodrem;

Elektrisch servostuur.
F17 10 Geïntegreerde systeeminterface.
F19 30 Motor van de voorruitenwisser.
F20 15 Voor- en achterruitwisserpomp.
F21 20 Pompe van de koplampen.
F22 15 Claxon
F23 15 Rechter dimlicht.
F24 15 Linker dimlicht.

Post correlati:

  1. Peugeot 308 (2007-2018) – zekeringdoos
  2. Peugeot 307 CC (2003-2008) – zekeringdoos
  3. Peugeot 208 (2011-2021) – zekeringdoos
  4. Peugeot iON (2010-2015) – zekeringdoos
  5. Peugeot RCZ (2009-2016) – zekeringdoos
  6. Peugeot 508 (2010-2019) – zekeringdoos
  7. Peugeot 406 Coupe (1997-2004) – batterij
  8. Peugeot 405 (1987-1997) – zekeringdoos
Leggere  Peugeot Partner II (2017-2019) - zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
