Peugeot 508 (2010-2019) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Peugeot 508 (2010–2019), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Peugeot 508 (2010-2016) – zekering schema
Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 508 (2010-2016) is de zekering F13 in de zekeringkast in het dashboardkastje.
Zekeringen achter het dashboardkastje
| Nr | Amperes [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6
A of B |
15 | Audio-installatie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 3 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Voorkant sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Voorkant 12 V aansluiting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 3 | Achterleeskamp;
Achterleeskampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 3 | Achterleeskamp;
Buitenspiegel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28
A of B |
15 | Audio-installatie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | Audioversterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen in het dashboard
De zekeringkast bevindt zich in het onderste paneel van het dashboard (rechterzijde).
| Nr | Amperes [A] | Beschrijving |
| F3 | 15 | Raam van de bestuurder;
12 V aansluiting voor de achterstoelen. |
| F4 | 15 | 12 V aansluiting in de kofferbak |
| F5 | 30 | Achterruit met één aanraking |
| F6 | 30 | Voorruit met één aanraking |
| F11 | 20 | Trailer unit. |
| F12 | 20 | Audioversterker |
| F15 | 20 | Panoramadak van het open dak (SW). |
| F 16 | 5 | Bedieningspaneel van de raambediening van de bestuurder. |
Zekeringen van de motorruimte in de Peugeot 508
De zekeringkast bevindt zich in de motorruimte nabij de accu.
| Nr | Amperes [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Voor- en achterruitwisserpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 | Koplampen sproeierpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Rechter dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | Linker dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 | Linker koplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Rechter koplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 508 (2018-2019) – zekering schema
Productiejaar: 2018, 2019.
De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Peugeot 508 zijn de zekeringen F31 (achterste 12 V aansluiting), F32 (sigarettenaansteker / voorste 12 V aansluiting) in de zekeringkast nummer 1 en de zekering F6 (12 V aansluiting in de kofferbak) in de zekeringkast nummer 2 van het dashboard.
Locatie van de zekeringkast
Zekeringkasten in het dashboard

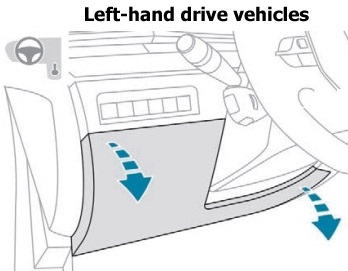

Voertuigen met links stuur:
Verwijder het deksel door aan de bovenste linkerhoek te trekken en vervolgens naar rechts; Verwijder het deksel volledig.
Voertuigen met rechts stuur:
Open het dashboardkastje, druk op de centrale handgreep van het zekeringkastdeksel, laat het deksel volledig zakken.
Motorcompartiment
De zekeringkast bevindt zich in het motorcompartiment nabij de accu.
2018
Zekeringkast in het dashboard 1

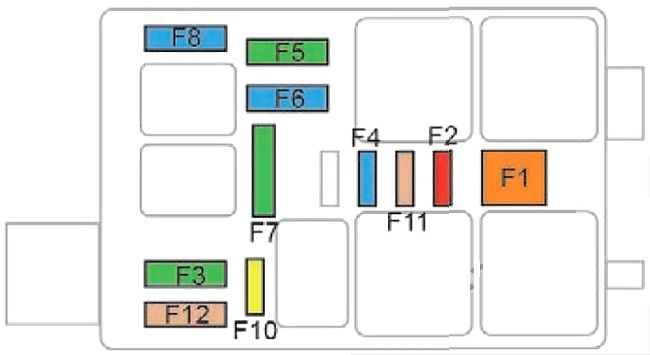

Toewijzing van de zekeringen in de zekeringkast van het dashboard 1 (2018)
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 10 A | Electrochrome spiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 A | Adaptieve achterlichten 3D. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 A | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20 A | Achterruitwisserpomp (SW). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20 A | Voorruitwisserpomp. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 A | Achterste USB-aansluiting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 A | Achterruitenwisser (SW). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 A | Centrale vergrendeling. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 A | Vergrendelen en ontgrendelen van de achterklep. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5 A | Waarschuwings- en assistentieverbindingen;
Alarmcontrole-eenheid. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 A | Hi-Fi versterker. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 A | Waarschuwingssirene. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 A | Audiosysteem met touchscreen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 A | Achterste 12 V aansluiting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 A | Sigarettenaansteker;
Voorste 12 V aansluiting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in het dashboard 2
Toewijzing van de zekeringen in de zekeringkast van het dashboard 2 (2018)
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F2 | 10 A | Verwarmde zijspiegels. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 40 A | Voorste ramen met één aanraking. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 A | Bedieningspaneel in de deur van de bestuurder;
Opslag van elektrische stoelen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 40 A | Achterste ramen met één aanraking. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 A | 12 V aansluiting in de kofferbak. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 30 A | Verwarmde stoelen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 A | Interface-eenheid voor de aanhangwagen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 25 A | Hi-Fi versterker. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in het passagierscompartiment

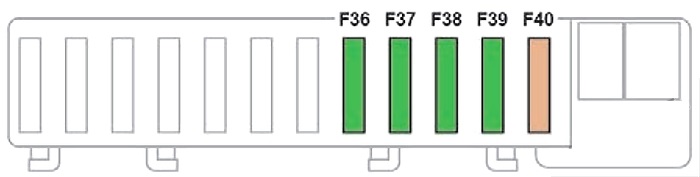

Toewijzing van de zekeringen in het passagierscompartiment (2018)
| Nr | Amp [A] | Beschrijving |
|---|---|---|
| F36 | 30 A | Panoramadak. |
| F37 | 30 A | Panoramatent voor dakramen. |
| F38 | 30 A | Elektrische stoelen. |
| F39 | 30 A | Geleide motor van de achterklep. |
| F40 | 25 A | Bijverwarming. |
Aanhangwagen interface-eenheid
Toewijzing van de zekeringen in de aanhangwagen interface-module (2018)
| Nr | Amp [A] | Beschrijving |
|---|---|---|
| F36 | 20 A | Remlichten, achteruitrijlichten (aanhangwagen). |
| F37 | 20 A | Position lights, richtingaanwijzers (aanhangwagen). |
| F38 | 20 A | Interieurverlichting (caravan aanhangwagen). |
| F40 | 2 A | Geluidssignaal (aanhangwagen). |
Motorcompartiment
Toewijzing van de zekeringen in het motorcompartiment (2018)
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F5 | 50 A | Rechter richtingaanwijzers;
Rechter positie verlichting; Rechter remlichten; Linker achteruitrijlichten; Rechter mistlampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 A | Dagrijverlichting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 A | Rechter dimlicht. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 A | Linker dimlicht. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 40 A | Interface-eenheid voor de aanhangwagen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 25 A | Rechter dimlichten;
Rechter achteruitrijlichten; Linker mistlampen; Linker achterlichten; Derde remlicht. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 40 A | Ruitenwissers. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 80 A | Linker dimlichten;
Statische bochtverlichting; Zij richtingaanwijzers; Linker richtingaanwijzers; Linker voor- en achterlichten en rechter positie verlichting; Linker remlichten; Nummerplaatverlichting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
