Skoda Kodiaq (2016-2022) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Škoda Kodiaq (2016-2022), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Skoda Kodiaq (2016-2019) – schema van de zekeringkast

Productiejaar: 2016, 2017, 2018, 2019.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Kodiaq (2016-2019) is de zekering 40 in de zekeringkast op het dashboard.

Zekeringkast in het dashboard

Skoda Kodiaq – zekeringen – dashboard
Nr Beschrijving
1 Niet toegewezen
2 Niet toegewezen
3 Niet toegewezen
4 Verwarmd stuur
5 Databus
6 Automatische transmissie
7 Klimaatregeling, ontvanger van de afstandsbediening voor stationaire verwarming;

Achterruitverwarming;

Voorruitverwarming;

Achterste klimaatregeling.
8 Verlichtingsschakelaar;

Regen sensor;

Handrem;

Ambient verlichting;

Alarm systeem sensor;

Koplamp.
9 Bediening onder het stuur
10 Infotainment scherm
11 Licht – links
12 Infotainment;

ExBoxM2 (betreft Zuid-Korea).
13 Spanrol links
14

Luchtventilator voor klimaatregeling en verwarming.
15 Elektronische vergrendeling van het stuur
16 USB-poort;

Diagnoseconnector;

Phonebox/
17 Set van indicatoren;

Alarmverbinding.
18 Achteruitrijcamera
19 KESSY
20 SCR
21 Vierwielaandrijving
22 Trekoog
23 Panoramadak met schuif- en kantelfunctie
24 Licht – rechts
25 Centrale vergrendeling – voor- en achterportieren links;

Elektrisch raam – links;

Buitenspiegels links:

verwarming, inklapfunctie,

spiegeloppervlakverstelling.
26 Verwarmde voorstoelen
27 Interne verlichting
28 Trailer – elektrische aansluiting
29 Niet toegewezen
30 Instelling van de schokdemper
31 Niet toegewezen
32 Parkeerhulp (parkeersensor)
33 Airbag
34 Klimaatregeling;

Verlichtingsschakelaar voor achteruitrijden;

Spiegel met automatische verduistering;

Verwarming van de stoel;

Handrem;

Verlichtingsschakelaars;

Paneel met schakelaars;

Extra elektrische verwarming.
35 Diagnoseconnector;

Camera;

Radar.
36 AFS-koplampen – rechts
37 AFS-koplampen – links
38 Verwijderbare apparaat – elektrische aansluiting
39 Centrale vergrendeling – voor- en achterportieren rechts,

elektrisch raam – rechts

Buitenspiegels rechts:

verwarming,

inklapfunctie,

spiegeloppervlakverstelling.
40 12 V aansluiting
41 Spanrol rechts
42 Kofferbakvergrendeling;

Verlichting van de koplampen;

Verlichting van de voor- en achterruit.
43 Muziekversterker
44 Verwijderbare apparaat – elektrische aansluiting
45 Elektrische stoelverstelling van de bestuurder
46 230 V aansluiting.
47 Achterruitenwisser
48 Blindspotdetectie
49 Motorstart, koppelingspedaalschakelaar
50 Kofferbakopening
51 Verwarming van de achterstoelen
52 Verwarmde voorstoelen
53 Achterruitverwarming
Leggere  Skoda Octavia Tour Mk1 (A4)

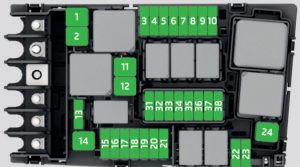

Zekeringkast in de motorruimte

Skoda Kodiaq – zekeringen – motorruimte
Nr Beschrijving
1 ESC;

Handrem.
2 ESC
3 Motorcontrole systeem
4 Radiatorventilator;

Brandstofdrukregelklep;

Extra elektrische verwarming;

Motoronderdelen.
5 Ontsteking;

Brandstofpomp;

Olieniveau- en temperatuur sensor;

Motoronderdelen.
6 Remsensor
7 Koelvloeistofpomp;

Ontsnappingsklep;

Motoronderdelen.
8 Lambdasensor
9 Koelvloeistofpomp;

Ontsteking;

Verwarming;

Luchtstroomsensor;

Motoronderdelen.
10 Brandstofpomp
11 Extra elektrische verwarming;

Voorruitverwarming.
12 Extra elektrische verwarming
13 Automatische transmissie
14 Niet toegewezen
15 Toeter
16 Ontsteking
17 ESC;

Motorcontroller;

Hoofd relais spoel.
18 Extra elektrische verwarming;

Radiatorventilator;

Ontluchtklep;

Oliesensor;

Actieve koolstoffilterklep;

Inlaatspruitstuk klep.
19 Ruitenwissers
20 Inbraakalarm
21 Niet toegewezen
22 Motorcontrole systeem
23 Starten
24 Extra elektrische verwarming
31 Niet toegewezen
32 Niet toegewezen
33 SCR
34 Niet toegewezen
35 Niet toegewezen
36 Niet toegewezen
37 Aux
38 Niet toegewezen

Skoda Kodiaq – schema van de zekeringkast

Productiejaar: 2020, 2021.

Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Kodiaq is de zekering 40 in de zekeringkast in het interieur.

2020

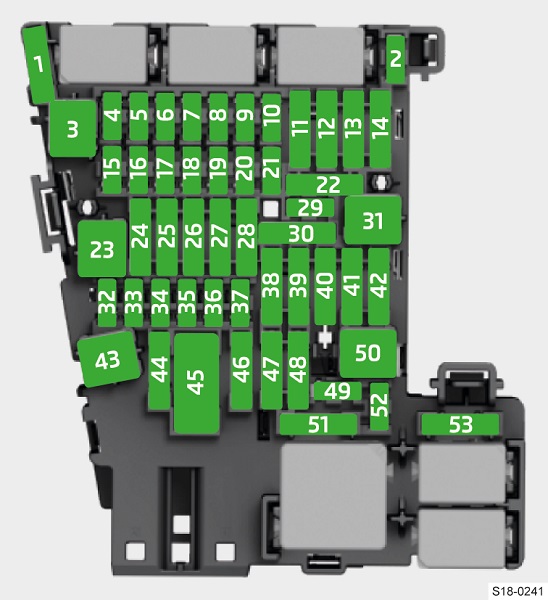

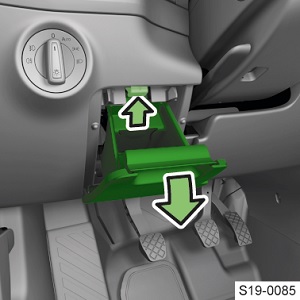

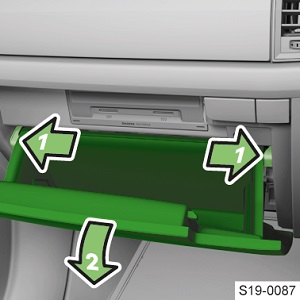

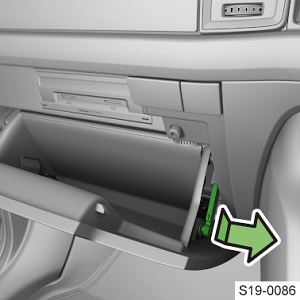

Zekeringen in het dashboard

NummerBeschrijving
1SCR (AdBlue®)
2Verwarming van het stuur
3Niet in gebruik
4Alarm systeem
5Databus
6Automatische transmissie
7Klimaatregeling; Ontvanger voor stationaire verwarming; Verwarming van de voor- en achterruit; Controle-indicator voor bandenspanning.
8Verlichtingsschakelaar; Regen sensor; Handrem; Ambient verlichting; Alarm systeem sensor; Voorste koplampen.
9Bediening onder het stuur
10Infotainment apparaat scherm
11Voertuigverlichting – linkerkant
12Infotainment apparaat
13Spanrollen – linkerkant
14Klimaatventilator, verwarming
15Elektronische vergrendeling van het stuur
16USB-aansluitingen; Diagnostische poort; Phonebox.
17Dashboard; Noodnummer.
18Achteruitrijcamera; Visualisatie van het gebied
19KESSY (sleutelloos vergrendel- en startsysteem)
20SCR (AdBlue®); Vacuümpomp voor het remsysteem.
21Vierwielaandrijving
22Trekoog
23Panoramadak
24Voertuigverlichting – rechterkant
25Centrale vergrendeling – voorportieren links en achterportieren links; Raam omhoog links; Verwarming van de linker buitenspiegel; Inklapfunctie, spiegeloppervlakverstelling.
26Verwarming van de voorstoelen
27Interne verlichting
28Trekoog
29USB-oplaadfunctie – achter en in de binnenspiegel
30Instelling van de schokdempers
31Kofferbakopening
32Parkeerhulp; Parkeerassistent; Blindspotdetectie.
33Airbag
34Klimaatregeling; Verlichtingsschakelaar voor achteruitrijden; Interne spiegel met automatische verduistering; Verwarming van de stoelen; Handrem; Verlichtingsschakelaar; Paneel met knoppen.
35Diagnosepoort; Camera; Radar sensor.
36LED-koplamp – rechts
37LED-koplamp – links
38Trekoog
39Centrale vergrendeling – voorportieren rechts en achterportieren rechts; Raam omhoog rechts; Verwarming van de rechter buitenspiegel; Inklapfunctie, spiegeloppervlakverstelling.
40 12 V aansluitingen
41Spanrollen – rechterkant
42Kofferbakvergrendeling; Systeem voor het reinigen van de koplampen; Voor- en achterruitenwissers.
43Muziekversterker
44Trekoog
45Elektrische bediening van de bestuurdersstoel
46230 V aansluiting
47Achterruitenwisser
48Sportgeluidgenerator
49Motorstart; Koppelingspedaalschakelaar.
50Niet in gebruik
51Verwarming van de achterstoelen
52Ventilatie van de voorstoelen
53Verwarming van de achterruit

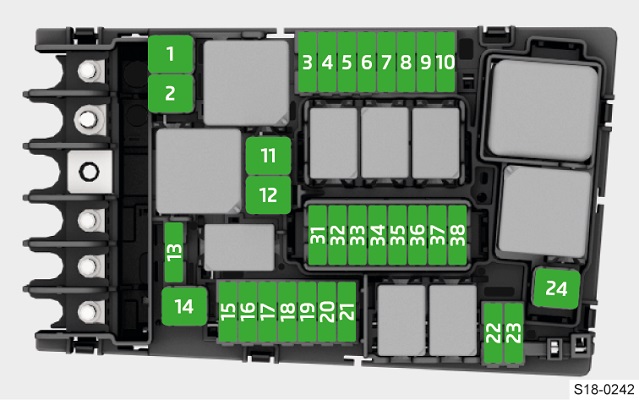

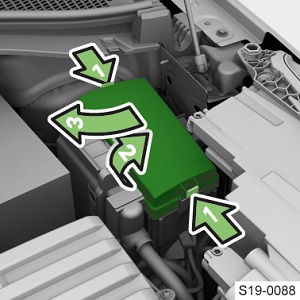

Zekeringen in de motorruimte

NummerBeschrijving
1ESC-assistentiesysteem; Handrem.
2ESC-assistentiesysteem
3Motorcontrole systeem
4Radiatorventilator; Brandstofdrukregelaar; Extra elektrische verwarming; Ontstekingskaars; Luchtstroomsensor; Remsysteem; Olieniveau- en temperatuur sensor; Ontsteking; Motorcomponenten.
5Motorcomponenten
6Remsensor
7Koelvloeistofpomp; Uitlaatklep; Ontluchting van de oliepan; Motorcomponenten.
8Lambdasensor; NOx-sensor en deeltjesensor.
9Koelvloeistofpomp; Ontsteking; Motorcomponenten.
10
