Schema van de zekeringen en relais – Suzuki Ciaz

Betreft voertuigen geproduceerd in de jaren:

2014, 2015, 2016, 2017, 2018.

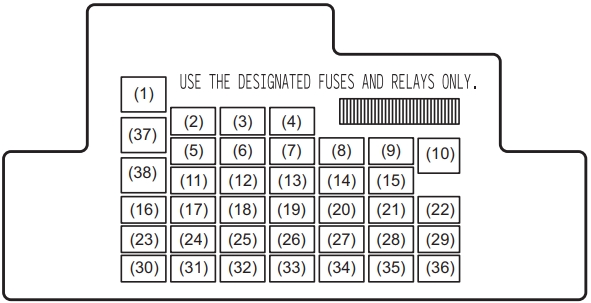

Schema van de zekeringkast op het dashboard

De zekeringkast bevindt zich onder het dashboard aan de bestuurderszijde. Verwijder de deksel van de zekeringkast door op beide uiteinden te drukken en de deksel omhoog te tillen.

Nummer	Ampère [A]	Beschrijving
1	20	Voeding raam
2	20	Stuurblokkering
3	–	Niet gebruikt
4	20	Achterruitontdooiing
5	–	Niet gebruikt
6	–	Niet gebruikt
7	–	Niet gebruikt
8	7,5	Startsignaal
9	15	ACC-2
10	30	Voeding raam
11	10	Noodverlichting
12	7,5	BCM
13	15	Ontstekingsspoel
14	10	ABS-controlemodule
15	15	ACC
16	10	A-STOP-controller
17	15	Toeter
18	10	Remlicht
19	10	Airbag
20	10	Achterlicht
21	15	WIP
22	25	Voorruitwisser
23	7,5	Koepellicht
24	–	Niet gebruikt
25	–	Niet gebruikt
26	–	Niet gebruikt
27	7,5	Startsignaal-1
28	15	Radio 2
29	10	ACC-3
30	15	Radio
31	10	Achterlicht
32	20	D/L
33	7,5	Remlichtschakelaar / koppeling schakelaar
34	10	Teller
35	7,5	Startsignaal-2
36	–	Niet gebruikt

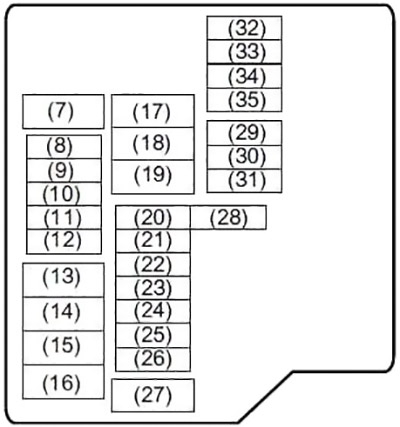

Schema van de zekeringkast in de motorruimte

De hoofdzekering, de primaire zekeringen en enkele enkele zekeringen bevinden zich in de motorruimte. Als de hoofdzekering doorbrandt, werkt geen enkel elektrisch onderdeel. In geval van doorbranding van de hoofdzekering, werkt geen enkel elektrisch onderdeel in de overeenkomstige belastinggroep.

Om de zekering te verwijderen, gebruik de zekeringtrekker die in de zekeringkast aanwezig is. De stroomsterkte van elke zekering is aangegeven op de achterkant van de deksel van de zekeringkast.

Nummer	Ampère [A]	Beschrijving
1	100	FL1 (Benzine)
	450	FL1 (Diesel)
2	100	FL2
3	100	FL3
4	50	FL4
5	80	FL5
6	100	FL6
7	50	Ontstekingsschakelaar -2
8	7,5	ECM
0	15	Automatische transmissierelais
10	–	Niet gebruikt
11	10	Luchtcompressor
12	15	FI (Benzine)
13	30	FI (Diesel)
14	60	Servostuur
15	30	Radiatorventilator
16	30	CDSR
17	30	Koelventilator
18	30	Motorstart
19	40	ABS-motor
20	30	B/U
21	15	Dimlicht (links)
22	15	Dimlicht (rechts)
23	25	ABS-controlemodule
24	30	DCDC
25	20	Mistlamp voor
26	25	Koplamp
27	40	Ontsteking
28	7,5	Startsignaal
29	20	INJ DRV (Diesel)
30	10	FI 2
31	15	F/P (Diesel)
32	15	Grootlicht (links)
33	15	Grootlicht (rechts)
34	–	Niet gebruikt
35	7,5	WIP SUB
