Schema van zekeringen en relais – Suzuki Vitara Brezza

Betreft voertuigen geproduceerd in de jaren:

2016, 2017, 2018, 2019, 2020, 2021, 2022.

Zekering van het dashboard

De zekering bevindt zich onder het dashboard aan de passagierszijde.
Om toegang te krijgen tot de zekeringen, verwijder de vergrendelingen (1) door ze met een platte schroevendraaier omhoog te tillen, zoals weergegeven in de illustratie, en verwijder vervolgens de deksel (2).

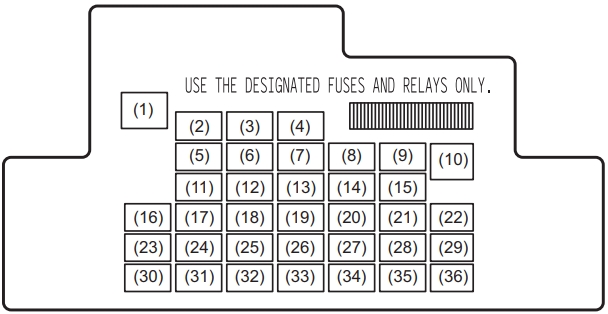

Schema (Type 1)

Nummer	Ampère [A]	Omschrijving
1	–	Niet gebruikt
2	20	Tijdschakelaar raam
3	15	Stuurwielvergrendeling
4	20	Achterruitontdooiing
5	20	Zonnescherm
6	10	DRL
7	10	Verwarmde spiegel
8	7,5	Startsignaal
9	15	Accessoire zekering 2
10	30	Voeding raam
11	10	Alarmlichten
12	7,5	BCM
13	15	Ontstekingsspoel
14	10	ABS controlemodule
15	15	Accessoire zekering
16	10	A-STOP controller
17	15	Toeter
18	10	Remlichten
19	10	Airbag
20	10	Reserve lamp
21	15	Ruitverwarming
22	30	Voorruitwisser
23	10	Koepellicht
24	15	4WD
25	7,5	Achtermistlamp
26	–	Niet gebruikt
27	7,5	Startsignaal-1
28	15	Radio 2
29	10	Accessoire zekering 3
30	15	Radio
31	10	Achterlicht
32	20	D/L
33	7,5	Cruise control
34	10	Teller
35	7,5	Startsignaal-2
36	20	Zetelverwarming

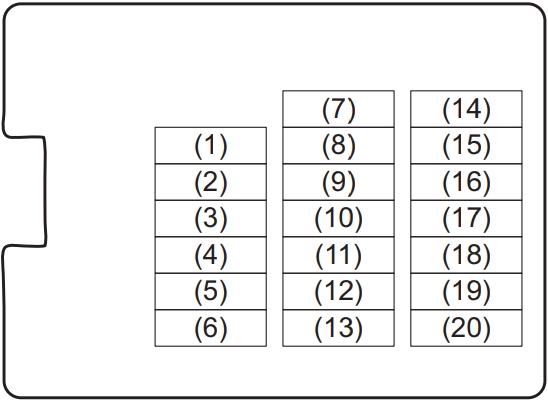

Schema (Type 2)

Nummer	Ampère [A]	Omschrijving
1	15	ACC-2
2	15	ACC-1
3	10	Achterlicht
4	15	Toeter
5	10	Koepellicht
6	15	Radio
7	10	ABS
8	20	Tijdschakelaar raam
9	10	Alarmlichten
10	20	D/L
11	7,5	Startsignaal-2
12	30	Voorruitwisser
13	15	Wisser
14	7,5	Startsignaal
15	15	Ontstekingsspoel
16	10	Teller
17	10	Reserve lamp
18	10	Airbag
19	7,5	Cruise control
20	7,5	Startsignaal

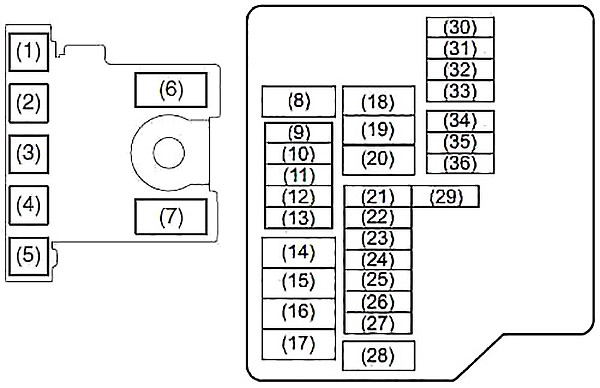

Schema van de zekering in de motorruimte

De hoofdzekering, de primaire zekeringen en enkele enkele zekeringen bevinden zich in de motorruimte. Als de hoofdzekering doorbrandt, werkt geen enkel elektrisch component. In geval van doorbranden van de hoofdzekering, zal geen enkel elektrisch component in de overeenkomstige belastinggroep functioneren.

Om de zekering te verwijderen, gebruik de zekeringtrekker die zich aan de achterkant van de deksel van de zekeringkast bevindt. De stroomsterkte van elke zekering is aangegeven op de achterkant van de deksel van de zekeringkast.

Nummer	Ampère [A]	Omschrijving
1	60	FL7
2	80	FL6
3	100	FL5
4	80	FL4
5	100	FL3
6	100	FL2
7	120	FL1
8	50	Ontstekingsschakelaar -2
9	7,5	ECM
10	10	Luchtcompressor
11	30	FI
12	20	Brandstofpomp
13	30	Reserve
14	–	Niet gebruikt
15	–	Niet gebruikt
16	40	Radiatorventilator
17	–	Niet gebruikt
18	30	Ventilatoren
19	30	Motorstart
20	40	ABS motor
21	10	Remlichten
22		Niet gebruikt
23	25	Hoofdlamp
24	25	ABS controlemodule
25	15	Dimlicht (links)
26	15	Dimlicht (rechts)
27	10	Mistlamp voor
28	40	Ontsteking
29	7,5	Startsignaal
30	–	Niet gebruikt
31	–	Niet gebruikt
32	15	Dimlichten (rechts)
33	15	Dimlichten (links)
34	20	INJ DRV
35	10	FI2
36	–	Niet gebruikt
