Toyota Camry XV50 (2012-2017) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Camry XV50 (2012–2017), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekering- en relaischema – Toyota Camry XV50

Betreft nieuwe voertuigen in de jaren:

2012, 2013, 2014, 2015, 2016, 2017.

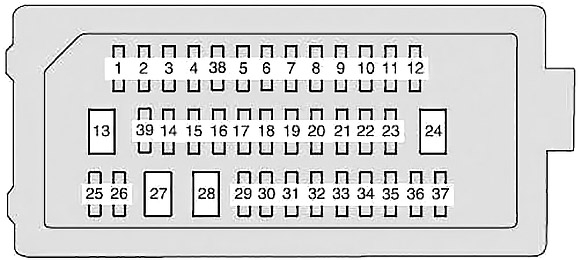

Zekeringkast in het interieur

De zekeringkast bevindt zich onder het dashboard aan de bestuurderszijde. Verwijder het deksel.

Nummer	Amperages [A]	Beschrijving
1	10	Systeem voor controle van de versnellingsslot, verwarmde stoelen, slim sleutelsysteem, systeem voor waarschuwing bandenspanning, draadloze afstandsbediening, multiplex communicatiesysteem, audiosysteem, navigatiesysteem, panoramadak, automatisch anti-verblindingscoating in de achteruitkijkspiegel
2	10	Systeem voor controle van de voertuigstabiliteit, elektrische koelluchtventilatoren, stuur systeem sensor, multi-point/sequentieel brandstofinjectiesysteem, laadsysteem, achterruitontdooier, achteruitkijkspiegelsontdooiers, dodehoekmonitor
3	10	Verlichting van de schakelaar, klimaatbeheersingssysteem, verlichting van de versnellingspook, verlichting van het dashboardkastje, interieurverlichting, persoonlijke verlichting, audiosysteem, navigatiesysteem;
4	15	Positielichten, zijwaartse noodverlichting, achterlichten, kentekenverlichting, mistlampen
5	7,5	Elektrische stuurbekrachtiging
	20	Rechter achterste elektrische ramen
6	7,5	Dodehoekmonitor
	20	Linker voorste elektrische ramen, ECU voor buitenspiegels
7	10	Verwarmers van de stoelen
	20	Linker achterste elektrische ramen
8	7,5	Automatisch koplampniveau systeem
9	10	Ruitenwissers en ruitensproeiers van de voorruit
10	7,5	Klimaatbeheersingssysteem
11	25	Ruitenwissers en ruitensproeiers van de voorruit
12	7,5	Noodverlichting, multi-point/sequentieel brandstofinjectiesysteem, elektronische transmissie, audiosysteem, navigatiesysteem
13	30	Elektrische ramen
14	5	Geen circuit
	7,5	Elektrische stuurbekrachtiging
15	20	Bij het voedingspunt
16	5	Systeem voor controle van de versnellingsslot
17	20	Rechter achterste elektrische ramen
	10	Verwarmers van de stoelen (rechter voorzijde)
18	20	Linker achterste elektrische ramen
	10	Verwarmers van de stoelen (linker voorzijde)
19	10	Boorddiagnosesysteem
20	10	slim sleutelsysteem, systeem voor waarschuwing bandenspanning
21	20	Elektrische ramen
22	7,5	Multi-point/sequentieel brandstofinjectiesysteem, start systeem
23	7,5	Achterlichten, multi-point/sequentieel brandstofinjectiesysteem, systeem voor controle van de voertuigstabiliteit, antiblokkeersysteem, elektronische transmissie, hoge remlicht, slim sleutelsysteem, systeem voor controle van de versnellingsslot
24	30	Geen circuit
25	7,5	Klimaatbeheersingssysteem
26	10	Panoramadak
27	30	Elektrische stoelen
28	30	Geen circuit
29	20	Multiplex communicatiesysteem, deurvergrendeling, achterklep open schakelaar
30	20	Geen circuit
31	10	Systeem voor classificatie van de voorste passagiers, SRS airbagsysteem
32	7,5	Multi-point/sequentieel brandstofinjectiesysteem
33	7,5	slim sleutelsysteem, dodehoekmonitor
34	15	Voedingspunt
35	7,5	Klok, buitenspiegels, multiplex communicatiesysteem, audiosysteem, navigatiesysteem;
36	10	Verwarmers van de stoelen
37	20	Geen circuit
38	10	Rechter voorste elektrische ramen, ECU voor buitenspiegels
39	7,5	Geen circuit

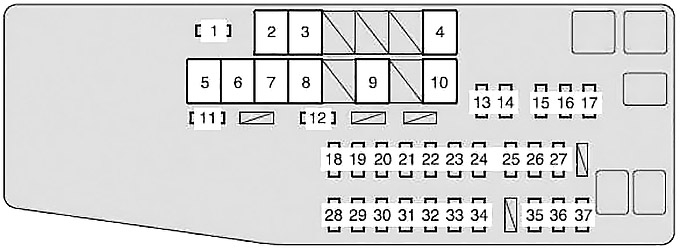

Zekeringkast in de motorruimte

Druk op de lip en verwijder het deksel.

Nummer	Amperages [A]	Beschrijving
1	5	Teller
2	50	2GR-FE: Elektrische koelluchtventilatoren
3	30	Geen circuit
4	50	Klimaatbeheersingssysteem
5	120	Laadsysteem
6	30	Systeem voor controle van de voertuigstabiliteit
7	30	Start systeem, ECU-IG2 №1, A/B, ECU-IG2 №2
8	30	H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, koplampen (dimlichten)
9	50	Systeem voor controle van de voertuigstabiliteit
10	80	Elektrische stuurbekrachtiging
11	7,5	S-HONR
12	10	Toeter
13	15	Multi-point/sequentieel brandstofinjectiesysteem, elektronische transmissie
14	7,5	2AR-FE: multi-point/sequentieel brandstofinjectiesysteem
	10	2GR-FE: multi-point/sequentieel brandstofinjectiesysteem
15	7,5	Multi-point/sequentieel brandstofinjectiesysteem
16	7,5	Multi-point/sequentieel brandstofinjectiesysteem, stuurslot systeem, elektronische transmissie
17	15	Start systeem
18	20	Geen circuit
19	25	IGN, INJ, METER-IG2, ECU-IG2 №3, A/B, ECU-IG2 №2, ECU-IG2 №1
20	7,5	Laadsysteem
21	5	MAYDAY
22	15	richtingaanwijzers, noodknipperlichten, indicatoren en meters
23	10	Stuurslot systeem
24	15	Audiosysteem
25	15	Halogeenlamp: Linker koplamp (dimlicht), handmatig koplampniveau systeem
	20	Ontladingslamp: Linker koplamp (dimlicht), handmatig koplampniveau systeem
26	15	Halogeenlamp: Rechter koplamp (dimlicht)
	20	Ontladingslamp: Rechter koplamp (dimlicht)
27	7,5	Ontladingslamp: handmatig koplampniveau systeem
28	30	Multi-point/sequentieel brandstofinjectiesysteem, EFI №2, EFI №3, A/F sensor
29	5	Geen circuit
30	10	Elektronisch gaspedaalsysteem
31	20	Geen circuit
32	7,5	Multi-point/sequentieel brandstofinjectiesysteem, elektronische transmissie
33	20	2AR-FE: A/F sensor
		2GR-FE: A/F sensor
34	7,5	slim sleutelsysteem
35	20	Audiosysteem, navigatiesysteem
36	7,5	Klok, verlichting van de kofferbak, interieurverlichting, persoonlijke verlichting, verlichting van de kofferbak, verlichting van de portieren
37	10	Multiplex communicatiesysteem, slim sleutelsysteem, indicatoren en meters, systeem voor waarschuwing bandenspanning, draadloze afstandsbediening, stuurhoek sensor, systeem voor classificatie van de voorste passagiers, dodehoekmonitor
