Toyota Camry XV20 (1996-2001) – zekeringkast

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Camry XV20 (1996–2001), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekering- en relaischema – Toyota Camry (XV20)

Betreft nieuwe voertuigen in de jaren:

1996, 1997, 1998, 1999, 2000, 2001.

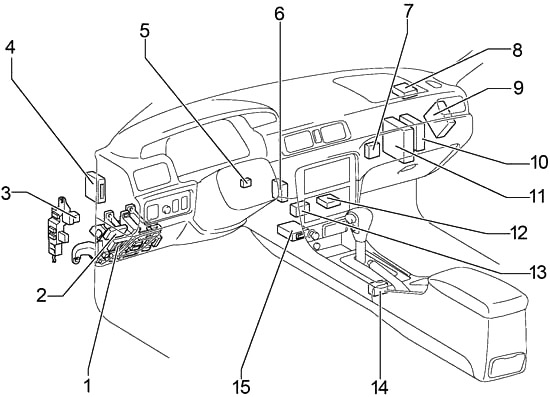

Interieur

1. Zekeringkast
2. Integratief relais
3. Activeer de richtingaanwijzer
4. Cruise control ECU
5. Transponder sleutelversterker
6. Dagrijverlichting relais (hoofd)
7. Airconditioning versterker (handmatige airconditioning)
8. Antidiefstal ECU
9. ABS ECU (ABS en tractie ECU)
10. Stereo versterker
11. Motorbesturingsmodule
12. Airconditioning controle-eenheid (automatische airconditioning)
13. ECU van de sleutelvrije portiervergrendeling
14. Versnellingsbak vergrendel ECU
15. Centrale airbag sensor eenheid

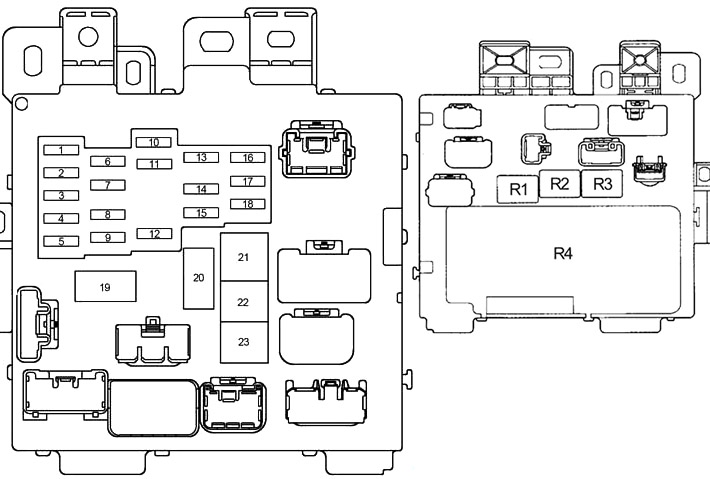

Schema van de zekeringkast in het interieur

Het zekeringpaneel bevindt zich achter de portemonnee aan de bestuurderszijde van het dashboard.

Nummer	Amperes [A]	Beschrijving
1	20	Zitverwarming
2	10	Airconditioningsysteem, achterruitontdooier, start systeem
3	10	Indicatoren en meters, achteruitrijlichten, cruise control, laad systeem, tractie controle systeem, dagrijverlichting systeem, elektrische ramen, service herinneringsindicatoren en akoestische waarschuwingen
4	20	1996-1998: Ruitenwissers en ruitensproeiers voorruit
25	1999-2001: Ruitenwissers en ruitensproeiers voorruit
5	10	Ontdooier van de buitenspiegel
6	15	Cruise control, antiblokkeersysteem, elektrische antenne, SRS airbagsysteem, veiligheidsgordelspanners, antidiefstalsysteem, versnellingsbak vergrendelingscontrole systeem, tractie controle systeem, dagrijverlichting systeem, draadloze afstandsbediening vergrendeling, multi-point/sequentiële brandstofinjectie systeem
7	5	Indicatoren en meters, laad systeem, SRS airbagsysteem, veiligheidsgordelspanners, multi-point/sequentiële brandstofinjectie systeem
8	15	Remlichten, cruise control, hoog gemonteerde remlicht, antiblokkeersysteem, versnellingsbak vergrendelingscontrole systeem, multi-point/sequentiële brandstofinjectie systeem
9	10	Parkeerlichten, kentekenverlichting, achterlichten, zijcontourverlichting, dagrijverlichting systeem, multi-point/sequentiële brandstofinjectie systeem
10	15	Bij het voedingspunt
11	7,5	Onboard diagnostisch systeem
12	15	Mistlampen
13	5	Indicatoren en meters, multi-point/sequentiële brandstofinjectie systeem
14	25	Deurvergrendelingssysteem, antidiefstalsysteem, tankdeksel controle systeem;
15	7,5	Indicator en meter, audiosysteem, aansteker, verlichting van het dashboardkastje, klok, dashboardverlichting controle, service herinneringsindicatoren, airconditioning controlepaneel verlichting, asbak verlichting, noodknipperlicht, dagrijverlichting systeem, zitverwarming controle systeem, achterruitontdooier, elektronisch gecontroleerd automatische transmissie systeem
16	7,5	Noodknipperlicht
17	7,5	Audiosysteem, elektrische antenne
18	15	Aansteker, versnellingsbak vergrendelingscontrole systeem, elektrische buitenspiegel controle, antidiefstalsysteem, gemotoriseerd deurvergrendelingssysteem, SRS airbagsysteem, veiligheidsgordelspanners, buitenspiegel ontdooiers, airconditioningsysteem
19	–	Geluidfilter
20	–	Geluidfilter
21	40	Achterruitontdooier
22	30	Controle systeem voor elektrische ramen, elektrische stoelen, elektrisch schuifdak
23	40	1996-1999: Product voor het reinigen van de koplampen
		2000-2001: zekeringen “POWER-OUTLET”, “CIG”, “RAD-2”, “TURN”, “WIPER”, “ECU-IG”, “GAUGE” en “HEATER”
Relais
R1	Voeding
R2	Ontdooier
R3	Achterlichten
R4	Integratief relais

Motor

1. Zekeringkast
2. Extra zekeringkast (links)
3. Extra zekeringkast (rechts)
4. ABS actuator en ECU

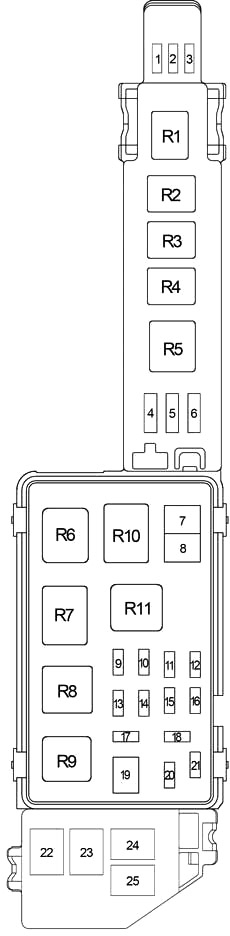

Schema van de zekeringkast in de motorruimte

Nummer	Amperes [A]	Beschrijving
1	25	1999-2001: A/F sensor
2	–	Niet gebruikt
3	10	Airconditioningsysteem
4	10	Reserve zekering
5	15	Reserve zekering
6	30	Reserve zekering
7	30	Koelventilatoren
8	30	Koelventilatoren
9	5	Laadsysteem
10	15	1996-1999: Rechter koplamp
			20	2000-2001: Rechter koplamp
					11	15	Multi-point/sequentiële brandstofinjectie systeem
					12	10	Claxon, antidiefstalsysteem
			13	10	1996-1999: Noodknipperlicht
	15	2000-2001: Noodlicht
	14	30	Indicator en meter, SRS airbagsysteem, veiligheidsgordelspanners SEAT, multi-point/sequentiële brandstofinjectie systeem, zekeringen “IGN” en “STARTER”
	15	5	Geen circuit
16	15	1996-1999: Linker koplamp
			20	2000-2001: Linker koplamp
					17	20	Audiosysteem
					18	–	Niet gebruikt
	19	40	1996-1998: HEAD (RH-HI), HEAD (RH-LO) zekeringen
			1999: HEAD RH (UPR), HEAD RH, H-LP RH (LWR) zekeringen
			2000-2001: HEAD RH (UPR), HEAD (RH), H-LP RH (LWR) en HEAD (LH) zekeringen
20	7,5	Antidiefstalsysteem, dagrijverlichting systeem, klok, draadloze afstandsbediening vergrendeling, verlichting van de ontstekingsschakelaar, persoonlijke verlichting, bagageruimte verlichting, elektrisch schuifdak, interieur verlichting, make-up spiegel verlichting, cortesia verlichting in de deuren, elektrisch vergrendelingssysteem
21	7,5	1996-1997: Cruise control, antiblokkeersysteem, SRS airbagsysteem
	10	1998-2001: Cruise control, antiblokkeersysteem, SRS airbagsysteem, veiligheidsgordelspanners
22	100	Zekeringen “RDI” en “CDS”
23	–	Niet gebruikt
24	50	Zekeringen “AM1” en “A/C”
25	30	Geen circuit
			Relais
			R1	MG CLT
R2	CIR OPN
R3	Koelventilator (№2)
R4	Koelventilator (№3)
R5	Airconditioningsysteem
R6	Hoofd
R7	EFI
R8	Koplamp
R9	Starter
R10	Claxon
R11	Koelventilator (№1)

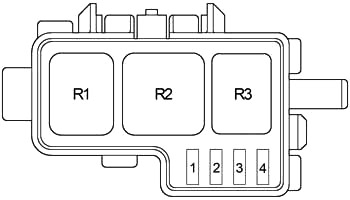

Extra zekeringkast (DRL)

Nummer	Amperes [A]	Beschrijving
1	–	Niet gebruikt
2	5	Dagrijverlichtingssysteem
3	10	Linker koplamp
			4	10	Rechter koplamp
						Relais
R1	DONKER
R2	Dagrijverlichtingssysteem
R3	A/F HTR

Extra zekeringkast (ABS)

Nummer	Amperes [A]	Beschrijving
1	60	ABS
Relais
R1	ABS Motor
R1	ABS SOL
