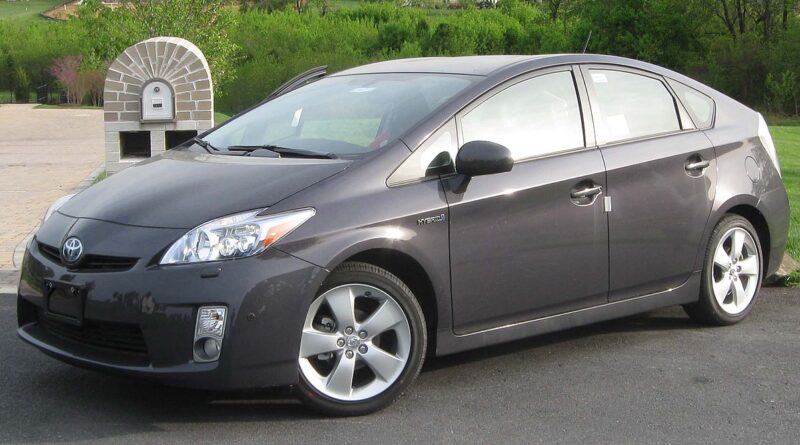

Toyota Prius XW30 (2010-2015) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Prius XW30 (2010–2015), informatie over de locatie van de zekeringpanelen in de auto en de toewijzing van elke zekering (zekeringlay-out).

Toyota Prius XW30 (2010) – zekering schema

Productiejaar: 2010.

Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Prius XW20 (2004-2007) is de zekering 3 in de zekeringkast op het dashboard aan de linkerkant.

Zekeringkast in de motorruimte

Toyota Prius – zekeringen – motorruimte
Zekering Amp [A] Beschrijving
1 HTR 50 Airconditioningsysteem
2 RDI 30 Elektrische koelventilatoren
3 CDS 30 Elektrische koelventilatoren
4 S-HORN 10 Afwezig circuit
5 ENG W / P 30 Koelsysteem
6 ABS MAIN NO.2 7,5 Wielblokkering preventiesysteem
7 H-LP CLN 30 Koplampen reiniging
8 AMP 30 Audiosysteem
9 IGCT 30 PCU, IGCT nr. 2, IGCT nr. 3
10 DC / DC-S 5 Omvormer en converter
11 P CON MAIN 7,5 Parkeercontrole systeem, transmissie
12 AM2 7,5 Elektrische ramen
13 ECU-B2 7,5 Intelligent sleutelsysteem
14 MAYDAY 10 Afwezig circuit
15 ECU-B3 10 Airconditioningsysteem
16 TURN & HAZ 10 Activeer knipperlichten
17 ETCS 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
18 ABS MAIN NO.1 20 Wielblokkering preventiesysteem
19 P / I 2 40 Parkeercontrole systeem;

Claxon;

Rechter koplamp (dimlicht);

Linker koplamp (dimlicht);

Achteruitrijlichten.
20 ABS MTR 1 30 Wielblokkering preventiesysteem
21 ABS MTR 2 30 Wielblokkering preventiesysteem
22 H-LP HI MAIN 20 H-LP HI RH, H-LP HI LH,

Koplampenschakelaar;

Dagrijverlichting systeem.
23 P / I 1 60 IG2, EFI MAIN, BATT FAN
24 EPS 60 Elektrische stuurbekrachtiging
25 PCU 10 Omvormer en converter
26 IGCT NO.2 10 Hybride systeem;

Parkeercontrole systeem;

Elektrische ramen;

Omvormer en converter.
27 MIR HTR 10 Ontwasemers van de buitenspiegel
28 RAD NO.1 15 Audiosysteem;

Navigatiesysteem.
29 DOME 10 Extra verlichting van de deuren, of

persoonlijke verlichting, of

interne verlichting, of

voeten verlichting;

Verlichting voor instap;

Interne achteruitkijkspiegel;

Garage deurmechanisme;

Elektrische stuurbekrachtiging.
30 ECU-B 7,5 Intelligent sleutelsysteem;

Multiplex communicatiesysteem;

Persoonlijke verlichting;

Indicatoren en meters.
31 H-LP LH HI 10 Linker koplamp (grootlicht)
32 H-LP RH HI 10 Rechter koplamp (grootlicht)
33 EFI NO.2 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
34 IGCT NO.3 10 Koelsysteem
35 SPARE 30 Reserve zekering
36 SPARE 15 Reserve zekering
37 SPARE 7,5 Reserve zekering
38 EFI MAIN 20 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

Koelsysteem;

EFI nr. 2.
39 BATT FAN 10 Koelventilator van de batterij
40 IG2 20 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

MET;

IGN;

Vermogensbeheersysteem.

Instrumentenpaneel links

Toyota Prius – zekeringen – dashboard links
Zekering Amp [A] Beschrijving
1 CIG 15 Elektrische aansluiting
2 ECU-ACC 15 Multiplex communicatiesysteem;

Buitenspiegels;

Rijassistentiesysteem;

Audiosysteem;

Navigatiesysteem.
3 PWR OUTLET 15 Elektrische aansluiting
4 SEAT HTR FR 10 Zitverwarming
5 SEAT HTR FL 10 Zitverwarming
6 DOOR NO.1 25 Elektrisch sluitingssysteem
7 PSB 30 Voorkeursysteem voor botsingen
8 PWR SEAT FR 30 Lendensteun voor de voorstoel
9 DBL LOCK 25 Inklapbare en telescopische controle
10 FR FOG 7,5 Voor mistlampen
11 PWR SEAT FL 30 Lendensteun voor de voorstoel
12 OBD 7,5 Onboard diagnostisch systeem
13 RR FOG 7,5 Afwezig circuit
14 STOP 10 Stoplichten;

Hoog geplaatste stoplicht;

Remsysteem;

Rijassistentiesysteem.
15 P FR DOOR 25 Elektrische ramen
16 D FR DOOR 25 Elektrische ramen
17 DOOR RR 25 Elektrische ramen
18 DOOR RL 25 Elektrische ramen
19 S/ROOF 30 Afwezig circuit
20 ECU-IG NO.1 10 Elektrische koelventilatoren;

Multiplex communicatiesysteem.
21 ECU-IG NO.2 10 Rijassistentiesysteem;

Voorkeursysteem voor botsingen;

Interne achteruitkijkspiegel;

Garage deurmechanisme;

Afbuigingssensor en G;

Remsysteem;

Elektrische stuurbekrachtiging;

Navigatiesysteem;

Elektrisch dak;

Bandenspanning waarschuwing systeem;

Veiligheidsgordel spanningers;

Audiosysteem, noodverlichting;

Knipperlichten;

Ruitenwissers;

Koplampen reiniging.
22 GAUGE 10 Koplampen nivellering systeem;

Waarschuwingslampje voor de veiligheidsgordel van de passagier vooraan;

Indicatoren en meters
23 A / C 10 Airconditioningsysteem;

Zonneventilatiesysteem;

Afstandsbediening airconditioningsysteem.
24 WASHER 15 Voorruit sproeier
25 RR WIP 20 Achterruitwisser en sproeier
26 WIP 30 Ruitenwissers
27 MET 7,5 Meter en indicatoren
28 IGN 10 Remsysteem;

Rijassistentiesysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

SRS airbagsysteem;

Passagiersdetectie sensor;

Elektrische ramen;

Intelligente sleutel.
29 PANEL 10 Airconditioningsysteem;

Noodverlichting;

Zitverwarmers;

Versnellingspook;

Schakelaar voor de “P” positie;

Navigatiesysteem;

Zonneventilatiesysteem;

Afstandsbediening airconditioningsysteem;

Geavanceerd parkeerassistentiesysteem;

Koplampen reiniging;

Waarschuwingslampje voor de veiligheidsgordel van de passagier vooraan;

Koplampen nivellering systeem;

Verlichting van het dashboard;

Klok;

Audiosysteem.
30 TAIL 10 Koplampen nivellering systeem;

Positielichten;

Achterlichten;

Nummerplaat verlichting;

Voor mistlampen;

Achter mistlamp.

Toyota Prius XW30 (2011-2015) – schema van de zekeringkast

Productiejaar: 2011, 2012, 2013, 2014, 2015.

Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Prius XW30 (2011-2015) is de zekering 1 in de zekeringkast (dashboard aan de linkerkant)

Zekeringkast in de achterruimte

Toyota Prius – zekeringen – motorruimte
Zekering Amp [A] Beschrijving
1 HTR 50 Airconditioningsysteem
2 RDI 30 Elektrische koelventilatoren
3 CDS 30 Elektrische koelventilatoren
4 S-HORN 10 S-HORN claxon
5 ENG W / P 30 Koelsysteem
6 ABS MAIN NO.2 7,5 Wielblokkering preventiesysteem
7 H-LP CLN 30 Koplampen reinigingsproduct
8 P-CON MTR 30 P positie controle;

Versnellingsbak.
9 AMP NO.1 30 Audiosysteem
10 IGCT 30 PCU, IGCT nr. 2, IGCT nr. 3
11 DC / DC-S 5 Omvormer en converter
12 P CON MAIN 7,5 P positie controle;

P positie schakelaar.
13 AM2 7,5 Energiebeheersysteem
14 ECU-B2 7,5 Intelligent toegang en start systeem;

Hybride systeem.
15 MAYDAY / DCM 10 Afwezig circuit
16 PIMR 10 Oplaadsysteem
17 TURN & HAZ 10 Activeer knipperlichten
18 ETCS 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
19 ABS MAIN NO.1 20 Wielblokkering preventiesysteem
20 H-LP LH LO 15 Linker koplamp (positie licht)
21 P / I 2 40 P positie controle;

Claxon;

Positielichten;

Achteruitrijlichten.
22 ABS MTR 1 30 Wielblokkering preventiesysteem
23 ABS MTR 2 30 Wielblokkering preventiesysteem
24 H-LP HI MAIN 20 Dimlichten
25 DRL 7,5 Dagrijverlichting
26 AMP NO.2 30 Audiosysteem, navigatiesysteem
27 P / I 1 60 IG2, EFI MAIN, BATT FAN
28 EPS 60 Elektrische stuurbekrachtiging
29 H-LP RH LO 15 Rechter koplamp (positie licht)
30 PCU 10 Omvormer en converter
31 IGCT NO.2 10 Hybride systeem;

P positie controle;

Vermogensbeheersysteem;

Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
32 MIR HTR 10 Ontwasemers van de buitenspiegel
33 RAD NO.1 15 Audiosysteem, navigatiesysteem
34 DOME 10 Extra verlichting van de deuren;

Bagageruimte verlichting;

Persoonlijke verlichting;

Interne verlichting;

Voeten verlichting;

Cosmetische spiegel verlichting;

Interne achteruitkijkspiegel.
35 ECU-B 7,5 Intelligent toegang en start systeem;

Persoonlijke verlichting;

Indicatoren en meters;

Noodverlichting.
36 H-LP LH HI 10 Linker koplamp (grootlicht)
37 H-LP RH HI 10 Rechter koplamp (grootlicht)
38 EFI NO.2 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
39 IGCT NO.3 10 Koelsysteem
40 SPARE 30 Reserve zekering
41 SPARE 10 Reserve zekering
42 SPARE 7,5 Reserve zekering
43 EFI MAIN 20 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

Koelsysteem;

EFI nr. 2.
44 BATT FAN 20 Koelventilator van de batterij
45 IG2 20 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

MET;

IGN;

Vermogensbeheersysteem.

Instrumentenpaneel links

Toyota Prius – zekeringen – dashboard links
Zekering Amp [A] Beschrijving
1 CIG 15 Elektrische aansluiting;

Sigarettenaansteker.
2 ECU-ACC 10 Multiplex communicatiesysteem;

Buitenspiegels;

Rijassistentiesysteem;

Audiosysteem;

Navigatiesysteem;

Intelligent parkeerassistentiesysteem.
3 PWR OUTLET 15 Elektrische aansluiting
4 SEAT HTR FR 10 Zitverwarming
5 SEAT HTR FL 10 Zitverwarming
6 DOOR NO.1 25 Elektrisch sluitingssysteem
7 PSB 30 Anti-botsingsveiligheidssysteem
8 PWR SEAT FR 30 Lendensteun voor de voorstoel
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Voor mistlampen
11 PWR SEAT FL 30 Lendensteun voor de voorstoel
12 OBD 7,5 Onboard diagnostisch systeem
13 RR FOG 7,5 Achter mistlamp
14 STOP 10 Stoplichten;

Hoog geplaatste stoplicht;

Remsysteem;

Rijassistentiesysteem.
15 P FR DOOR 25 Elektrische ramen
16 D FR DOOR 25 Elektrische ramen
17 DOOR RR 25 Elektrische ramen
18 DOOR RL 25 Elektrische ramen
19 S/ROOF 30 Afwezig circuit
20 ECU-IG NO.1 10 Elektrische koelventilatoren;

Multiplex communicatiesysteem.
21 ECU-IG NO.2 10 Rijassistentiesysteem;

Anti-botsingsveiligheidssysteem;

Interne achteruitkijkspiegel;

Afbuigingssensor en G;

Remsysteem;

Navigatiesysteem;

Veiligheidsgordel spanningers;

Audiosysteem;

Noodverlichting;

Knipperlichten;

Ruitenwissers;

Koplampen reiniging.
22 GAUGE 10 Koplampen nivellering systeem;

Waarschuwingslampje voor de veiligheidsgordel van de passagier vooraan.
23 A / C 10 Airconditioningsysteem;

Afstandsbediening airconditioningsysteem.
24 WASHER 15 Voorruit sproeier
25 RR WIP 20 Achterruitwisser en sproeier
26 WIP 30 Ruitenwissers
27 MET 7,5 Indicatoren en meters
28 IGN 10 Remsysteem;

Rijassistentiesysteem;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

SRS airbagsysteem;

Vermogensbeheersysteem;

Intelligent toegang en start systeem;

Waarschuwingslampje voor de veiligheidsgordel van de passagier vooraan.
29 PANEL 10 Airconditioningsysteem;

Persoonlijke verlichting;

Zitverwarmers;

Versnellingspook;

P positie schakelaar;

Navigatiesysteem;

Afstandsbediening airconditioningsysteem;

Intelligent parkeerassistentiesysteem;

Koplampen reiniging;

Waarschuwingslampje voor de veiligheidsgordel van de passagier vooraan;

Koplampen nivellering systeem;

Verlichting van het dashboard;

Klok;

Audiosysteem;

Schakelaar MPH of km/h.
30 TAIL 10 Koplampen nivellering systeem;

Voor positielichten;

Achterlichten;

Nummerplaat verlichting;

Voor mistlampen;

Achter mistlamp.

Post correlati:

  1. Toyota Yaris Hatchback mk3 (2012) – specificaties van de lampen
  2. Toyota IQ (2008-2015) – zekeringdoos
  3. Toyota Land Cruiser V8 200 (2012) – zekeringdoos
  4. Toyota Corolla E11 (1997-2002) – batterij
  5. Toyota Celica VII (1999-2006) – batterij
  6. Toyota Land Cruiser (1996-2016) – zekeringdoos
  7. Toyota Supra IV (1992-2002) – zekeringdoos
  8. Toyota Land Cruiser 80/J80 (1990-1997) – zekeringdoos
Leggere  Toyota Yaris XP90 (2005-2013) - zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
