Toyota Land Cruiser 80/J80 (1990-1997) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Land Cruiser 80 (J80) (1990–1997), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekeringenschema en relais – Toyota Land Cruiser 80/J80

Betreft voertuigen geproduceerd in de jaren:

1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.



De zekering 1 in de zekeringkast van het dashboard is verantwoordelijk voor de sigarettenaansteker (stroomaansluitingen).

Zekeringkast in het interieur

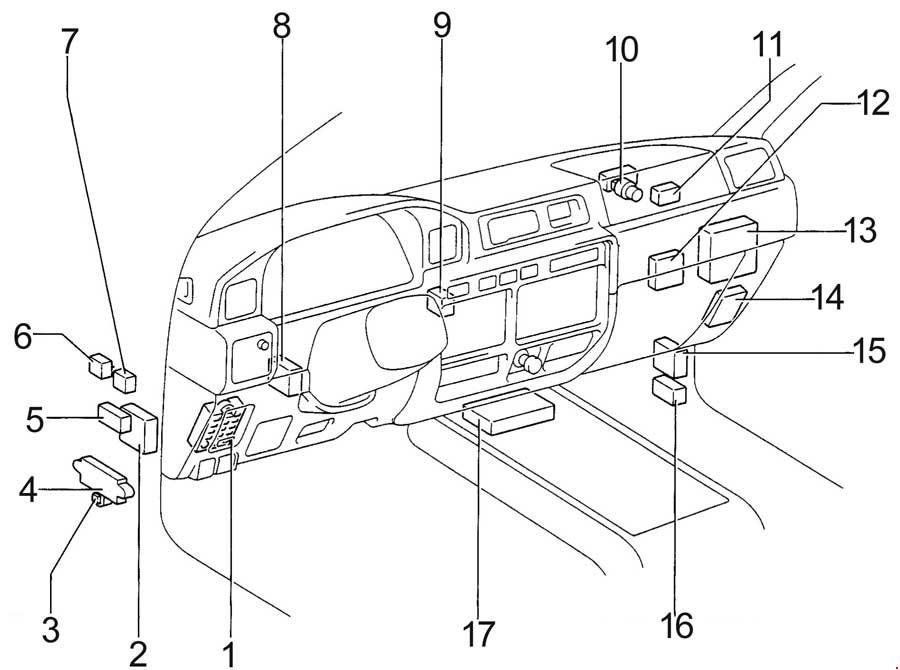

Locatie

Beschrijving

1. Zekeringkast
2. ABS ECU
3. Open circuit relais
4. Relaiskast
5. Relais voor centrale differentieelvergrendeling
6. Relais voor veiligheidsgordel waarschuwing
7. Relais voor verlichting
8. ECU van de cruise control
9. Versterker van het klimaatbeheersingssysteem
10. Temperatuur van de koelvloeistof van de motor, Stop relais
11. Relais voor ventilatorsnelheid
12. Versterker voor klimaatbeheersing
13. Motorbesturingsmodule
14. Stereo versterker
15. ECU van de differentieelvergrendeling
16. Relais voor de sleutelcilinder verlichting
17. Airbag sensor groep

Bevindt zich achter het dashboardpaneel aan de bestuurderszijde.

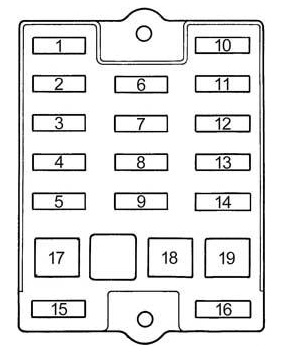

Nummer	Amperages [A]	Beschrijving
1	15A	Sigarettenaansteker; Elektrische buitenspiegels; Digitale klokdisplay; Radio; Cassettedeck; Voeding antenne; Automatische versnellingsbakvergrendeling; SRS airbagsysteem.
2	15A	Achterlichten; Kentekenverlichting; Positielichten en voorste richtingaanwijzers; Dashboardverlichting; Klok; Verlichting van het handschoenenkastje.
3	15A	Boorddiagnosesysteem
4	10 A	Remlichten; Multipoint/sequentieel injectiesysteem; Cruise control deactivator; Automatische versnellingsbakvergrendeling.
5	20A	Achterruitontdooier
6	20A	Voorruitenwissers en -spuiters; Achterruitenwisser en -spuiter.
7	10 A	Teller en indicatoren; Service herinneringsindicatoren en waarschuwingsgeluiden (behalve voor de waarschuwingen van een lege accu en open deuren); Noodverlichting.
8	7,5A	Verlichting van de richtingaanwijzers
9	15A	Cruise control systeem
10	10 A	SRS airbagsysteem
11	20A	Klimaatbeheersingssysteem
12	7,5A	Multipoint/sequentieel injectiesysteem; Emissiebesturingssysteem; SRS airbagsysteem.
13	10 A	Klimaatbeheersingssysteem
14	30A	Differentiëel vergrendelingssysteem
15	–	Niet gebruikt
16	–	Niet gebruikt
17	–	Niet gebruikt
18	40A	Klimaatbeheersingssysteem
19	30A	Elektrische ramen; Elektrische sloten; Elektrisch schuifdak.



Relaiskast

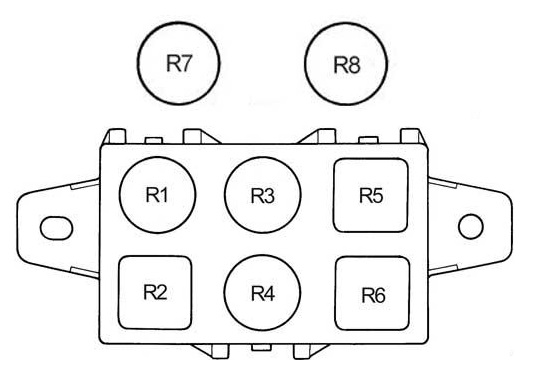

Nummer	Relais
R1	Ontdooier
R2	Verwarmer
R3	Vermogen relais
R4	Achterlichten
R5	Richtingaanwijzers
R6	Niet gebruikt
R7	Koelventilator
R8	Ventilator – hoge snelheid



Aanvullende elementen

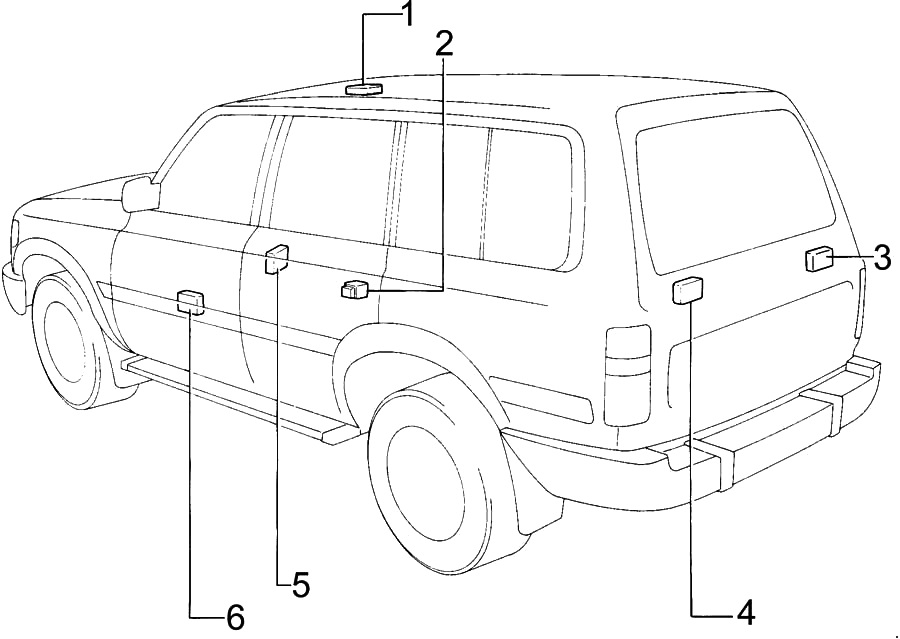

Beschrijving

1. Relais voor het schuifdak
2. Relais voor de achterverwarming
3. Bass versterker
4. Relais voor de achterruitenwisser
5. ECU van de versnellingsbakvergrendeling
6. Relais voor de deurvergrendeling.

Zekeringkast in de motorruimte

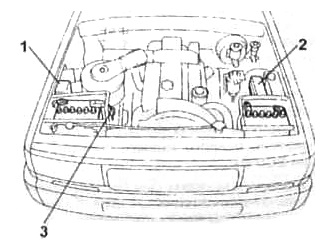

Locatie

Beschrijving

1. Aansluitkast
2. Zekeringkast en relais
3. Hoogvermogen zekeringinvoegstuk

De zekeringkast bevindt zich nabij de accu.

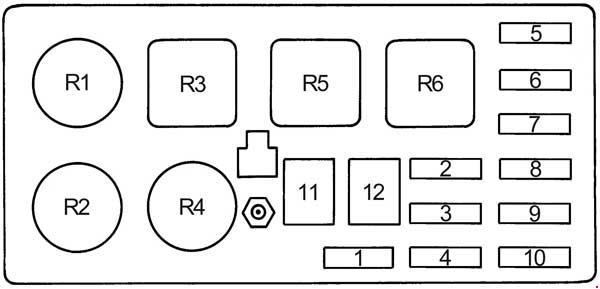

Nummer	Amperages [A]	Beschrijving
1	–	Niet gebruikt
2	7,5A	Laadsysteem; Waarschuwingslampje voor lege accu.
3	15A	Multipoint/sequentieel injectiesysteem
4	20A	Circuit niet aanwezig
5	15A	Rechter koplamp
6	15A	Linker koplamp
7	–	Niet gebruikt
8	–	Niet gebruikt
9	15A	Noodverlichting, claxon
10	10 A	Interne verlichting; Persoonlijke verlichting; Bagageruimte verlichting; Waarschuwingslampje voor de aan/uit-schakelaar; Waarschuwingslampje voor open deuren; Klok; Radio; Cassettedeck; Voeding antenne; Cadeaulichten.
11	50A	Alle elementen in de circuits “CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” en “FL POWER”
12	60A	Systeem voor het voorkomen van wielvergrendeling
Relais
R1		Hoofd EFI
R2		Claxon
R3		Niet gebruikt
R4		Niet gebruikt
R5		Koplamp
R6		Niet gebruikt
