Toyota Sienna XL20 (2003-2010) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Sienna XL20 (2003–2010), informatie over de locatie van de zekeringpanelen in de auto en de toewijzing van elke zekering (zekeringlay-out).

Schema van zekeringen en relais – Toyota Sienna XL20

Betreft nieuwe voertuigen in de jaren:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

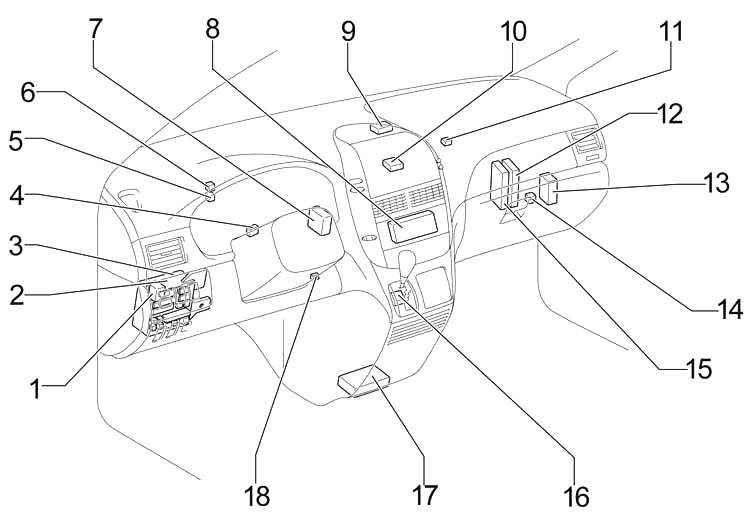

Interieur

1. Relais van de voorruitontdooier
2. Zekeringkast
3. Carrosserie ECU
4. Relais van de daklamp
5. Signaalindicator inschakelen
6. Inverter relais
7. Afstands ECU
8. Airconditioning controle-eenheid
9. Transponder sleutelcomputer
10. Deurslot controle ontvanger
11. Glasantenne versterker
12. Component stereo versterker
13. Afstandsbediening ECU
14. Extra zekeringkast
15. Motor controle module
16. Versnellingsbak vergrendel ECU
17. Airbag sensor eenheid
18. Transponder sleutel versterker

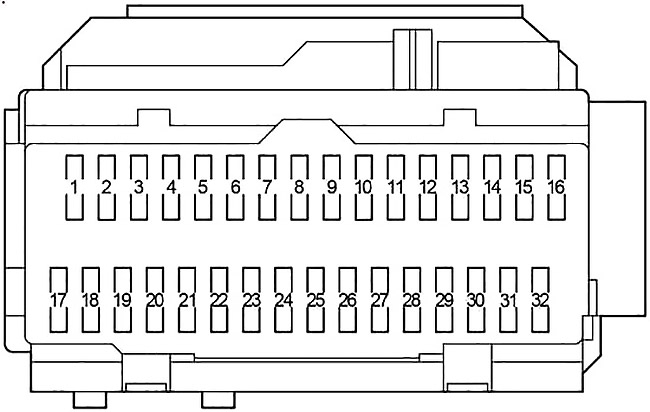

Schema van de zekeringkast in het interieur

Het zekeringpaneel bevindt zich onder het dashboard aan de bestuurderszijde. Verwijder de afdekking.

Nummer	Amperages [A]	Beschrijving
1	10	Ontdooiers van de buitenspiegels
2	7,5	Audiocomplex, navigatiesysteem, entertainmentsysteem voor de achterstoelen
3	15	Elektrische aansluitingen
4	15	Sigarettenaansteker
5	7,5	Versnellingsbak vergrendelingsysteem, airconditioningsysteem, elektrisch bediend achteruitkijkspiegel;
6	7,5	Teller en meter
7	7,5	Multi-point/sequentiële injectiesysteem, SRS airbagsysteem, multiplex communicatiesysteem
8	15	2003-2006: Multi-point/sequentiële injectiesysteem
	7,5	2007-2010: Multi-point/sequentiële injectiesysteem
9	15	Achterruitenwisser
10	30	Voorruitwisser en achterruitenwisser
11	10	Noodverlichting, richtingaanwijzers, waarschuwingsknipperlichten
12	15	Zitverwarming
13	20	Ruitensproeier en voorruit sproeier
14	10	Airconditioningsysteem
15	–	–
16	10	Intelligent parkeersysteem, achteruitkijkmonitor, multiplex communicatiesysteem, multi-point/sequentiële injectiesysteem, antiblokkeersysteem, tractiecontrole systeem, voertuig stabiliteitscontrole systeem, versnellingsbak vergrendelingsysteem, dynamische cruise control, verwarmde stoelen, elektrische deuren, zonnedak, multifunctioneel display, auto met anti-verblindingsfunctie in de achteruitkijkspiegel, elektrische ramen, elektrische aansluitingen (115 V), elektrisch verstelbare derde zitplaats, bestuurder positie geheugen systeem
17	10	Airconditioningsysteem, zitverwarming, audiocomplex, navigatiesysteem, elektrische schuifdeuren, elektrische achterdeuren, reisinformatie display, achterruitontdooier, noodverlichting, dashboardverlichting, stuurknopverlichting
18	10	Remlichten/achterlichten, kentekenverlichting, positie verlichting, zijverlichting;
19	25	Zonnedak
20	–	–
21	15	Voedingsaansluitingen (115 V)
22	15	Voorruitwisser ontdooi
23	7,5	Multi-point/sequentiële injectiesysteem, start systeem
24	–	–
25	–	–
26	10	Remlichten/achterlichten, hoge remlicht, versnellingsbak vergrendelingsysteem, antiblokkeersysteem, tractiecontrole systeem, voertuig stabiliteitscontrole systeem, multi-point/sequentiële injectiesysteem, multiplex communicatiesysteem
27	25	Elektrische ramen, elektrisch achteruitkijkspiegel
28	7,5	Diagnosesysteem aan boord
29	15	Mistlampen voor
30	–	–
31	–	–
32	15	Zijramen

Nummer	Amperages [A]	Beschrijving
1	30	Elektrische stoelen
2	30	Elektrische ramen
Relais
R1	Mistlampen
R2	Achterlichten
R3	Accessoire relais (ACC)
R4	Stroom relais (PWR)
R5	Ontsteking (IG1)

Extra zekeringkast

1. Open de compartiment. Verwijder de demper.
2. Druk aan beide zijden van het compartiment om de lipjes los te koppelen

Nummer	Amperages [A]	Beschrijving
1	7,5	Multi-point/sequentiële injectiesysteem
2	7,5	Handmatig airconditioningsysteem
3	5	Versnellingsbak vergrendelingsysteem

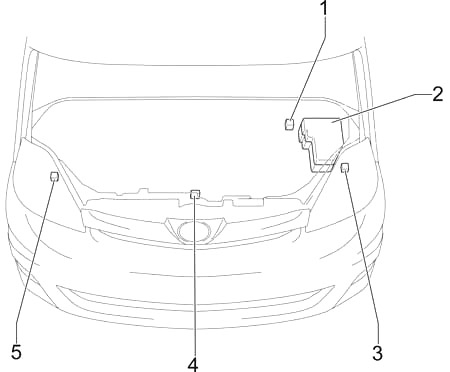

Motor

1. Slippende ECU met actuator
2. Zekeringkast
3. Controle van de linker koplampen
4. Koelventilator ECU
5. Controle ECU van de rechter koplampen

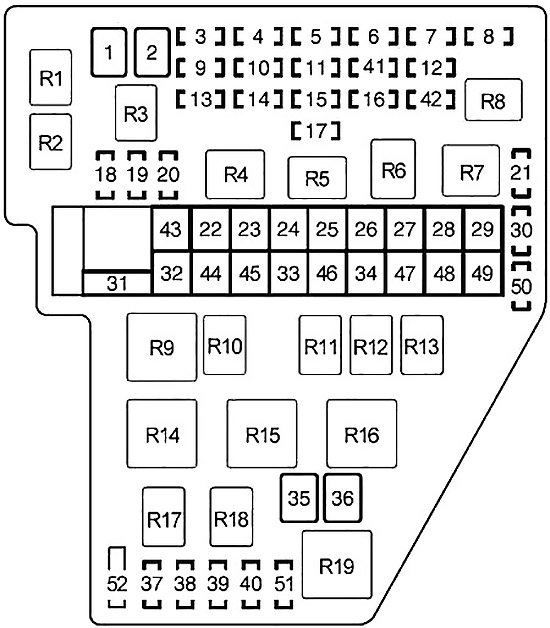

Schema van de zekeringkast in de motorruimte

Druk op de lip en verwijder de afdekking.

Nummer	Amperages [A]	Beschrijving
1	30	Koplampen, dagrijverlichting, zekeringen “H−LP RL” en “H−LP LL”
2	30	Zekeringen “INJ”, “IGN” en “GAUGE2”
3	10	Multi-point/sequentiële injectiesysteem
4	20	Dagrijverlichting, zekeringen “H−LP RH” en “H−LP LH”
5	25	Voeding van de deurslot
6	10	Toeter
7	10	Persoonlijke/interne verlichting, leeslampjes, verlichting in de deuren, bagageruimteverlichting, motor schakelaar verlichting, multifunctioneel display
8	20	2003-2006: Audiocomplex, navigatiesysteem
	15	2007-2010: Audiocomplex
9	20	Multi-point/sequentiële injectiesysteem, zekering “EFI №2”
10	7,5	Laadsysteem
11	15	Richtingaanwijzers, waarschuwingsknipperlichten
12	10	Elektrische schuifdeuren, airconditioningsysteem, elektrische ramen, multiplex communicatiesysteem, teller en indicator, draadloze afstandsbediening systeem
13	15	Rechter koplamp (dimlicht)
	15	Rechter koplamp
14	15	Linker koplamp (dimlicht), voor mistlampen
	15	Linker koplamp
15	30	Audiocomplex
16	10	Multi-point/sequentiële injectiesysteem
17	25	A/F sensor
18	15	Reserve zekering
19	20	Reserve zekering
20	30	Reserve zekering
21	30	Reserve zekering
22	50	Voeding van de derde zitplaats
23	50	Airconditioningsysteem, zekering “A/C”
24	50	Elektrische koelventilatoren
25	30	Voeding van de achterdeuren
26	30	Rechter schuifdeuren
27	30	Linker schuifdeuren
28	40	Achter airconditioningsysteem
29	40	Achterruit ontdooi, zekering “MIR HTR”
30	7,5	Reserve zekering
31	140	Laadsysteem, zekeringen “RR A/C”, “HTR”, “FAN”, “PBD”, “R−PSD”, “L−PSD” en “DEF”
32	50	Antiblokkeersysteem, tractiecontrole systeem, voertuig stabiliteitscontrole systeem
33	30	Antiblokkeersysteem, tractiecontrole systeem, voertuig stabiliteitscontrole systeem
34	30	Start systeem
35	30	Voeding van de derde zitplaats
36	30	Voeding van de derde zitplaats
37	10	Rechter koplamp
	10	Rechter koplamp (dimlicht)
38	10	Linker koplamp
	10	Linker koplamp (dimlicht), voor mistlampen
39	7,5	Achterstoelen entertainmentsysteem
40	10	2007-2010: Multi-point/sequentiële injectiesysteem
41	–	Kort pin
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	–	–
48	–	–
49	–	–
50	–	–
51	–	–
52	–	Kort pin
Relais
R1	Remlichten (BRK)
R2	Lucht-brandstofverhouding sensor (A/F)
R3	Circuit opening (C/OPN)
R4	Koplamp (HEAD)
R5	EFI
R6	Kort pin
R7	Achterruit ontdooi (DEFOG)
R8	Toeter
R9	Voertuig stabiliteitscontrole (VSC MTR)
R10	Voertuig stabiliteitscontrole (VSC FAIL)
R11	Dagrijverlichting (DRL №4)
R12	Dagrijverlichting (DRL №2)
R13	Dagrijverlichting (DRL №3)
R14	Elektrische koelventilator (FAN)
R15	Achter airconditioning (RR A/C)
R16	Verwarming (HTR) (handmatig airconditioningsysteem)
	Kort pin (automatisch airconditioningsysteem)
R17	Starten (ST)
R18	Compressorkoppeling van de airconditioning (MG CLT)
R19	–
