Volvo FH – zekeringdoos

Jeroen van Vliet

Schema van zekeringen en relais – Volvo FH

Hoofdzekeringen

De hoofdzekeringen bevinden zich in de hoofdzekeringkast binnen de batterijbehuizing op het chassis.

Zekering Nominale stroom [A] Beschrijving
1 125 Verwarming
2 200 Hydraulische lift / Inrichting
3 125 Taxi
4 40 Voeding secundaire verlichting

Zekering- en relaiskast

De zekeringen in de elektrische verdeeleenheid zijn meszekeringen, er worden twee verschillende types gebruikt.

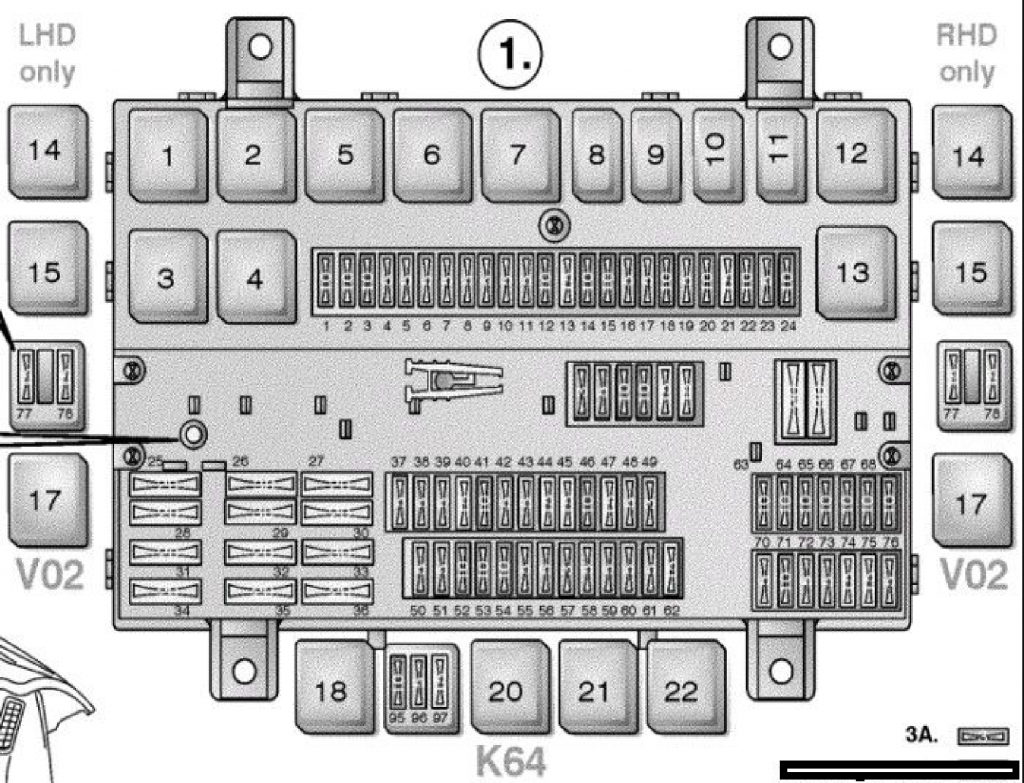

Volvo FH - zekeringkast

Nummer Beschrijving Amperes [A]
F1 TPM 10
F2 Verlichting, laadgebied 10
F3 Oplaadlamp;

Verlichting van de stoel.

 10
F4 Elektrisch verstelbare stoel;

Cabine kantelpomp;

Verlichting van de lading en de stoel.

 5
F5 Instrumentatie (kl. 30) 5
F6 Lucht droger 5
F7 Voertuig controle-eenheid;

Elektronische immobilizer.

 5
F8 Instrumentatie, TPM 5
F9 Stralingsblokkering, gebiedsblokkering (in de versnellingsbak) 5
F10 NOx-sensor;

Tolheffing.

 5
F11 Versnellingspook van de controle-eenheid 5
F12 Versnelling/rem van de controle-eenheid 10
F13 Veegbladen 15
F14 Aansteker, lampenkast, middenstuk 10
F15 Waterafscheider;

Verwarming van het brandstoffilter;

Waterafvoerklep.

 10
F 16 Differentieel blokkering;

PTO.

 5
F17 Buitverlichting van de controle-eenheid 5
F18 Toeter;

Elektroventiel voor luchtcompressor toeter.

 10
F19 Klimatisering eenheid;

FMS gateway.

 5
F20 Centrale vergrendeling;

Hulpverwarming.

 10
F21 Ventilator;

Airconditioning.

 15
F22 Courtesy lamp 10
F23 Pneumatische ophangingen 5
F24 Lucht droger;

Hulpverwarming ADR;

Elektrisch verwarmde buitenspiegels.

 10
F25 Voeding;

Trekhaak ABS/EBS.

 20
F26 Carrosserie zekeringkast 30
F27 Elektrisch bedienbaar raam aan de linkerkant;

Elektrisch verwarmde buitenspiegels.

 20
F28 ABS/EBS 20
F29 Koffiezetapparaat 30
F30 Elektrisch bedienbare ramen aan de rechterkant 20
F31 Hoofdzekering voor zekeringen 95–97 20
F32 Klimatisering eenheid 20
F33 Elektrisch kantelbare cabine 30
F34 Versterker 30
F35 Elektrisch verstelbare stoel 20
F36 Verlichting achteruitrijden, aanhangwagen –
zekering achterlichten aanhangwagen volvo fh		 15
F37 Telefoon;

Dynafleet.

 5
F38 Ingangslampen 5
F39 Elektrisch verstelbare buitenspiegels 5
F40 Motor controle-eenheid 15
F41 Elektroventielen op de motor;

Elektrische brandstofpomp.

 10
F42 Motor verwarming relais;

Elektrisch gecontroleerde koelventilator.

 5
F43 Controle-eenheid van de carrosseriefabrikant BBM 5
F44 Spanningsomvormer voor radio/12 V aansluiting 15
F45 Spanningsomvormer voor 12 V aansluiting 15
F46 Waarschuwingslamp 15
F47 ACC 5
F48 ABS/EBS, EBS schakelaar 5
F49 Pneumatische ophangingen/A-ride 3
F50 Telefoon 5
F51 Hydraulisch gecontroleerde as 5
F52 Verwarming van de luchtinlaat;

Radio positie van de overbelast relais.

 10
F53 Signaallicht op het dak 10
F54 Dynafleet, FMS gateway 10
F55 Airbag;

Veiligheidsgordelspanner.

 5
F56 Vrij 5
F57 Versnellingspook/Rem van de controle-eenheid 3
F58 D+ kortsluit relais, alleen ADR 5
F59 Achteruitrijcamera, Dynafleet 5
F60 Hydraulisch gecontroleerde as 5
F61 Inbraakalarm;

Volvo verbinding (SAM);

Vouwbare arm van de buitenspiegel, Japan.

 5
F62 Vrij 15
F63 Alcohol systeem 10
F64 Betalingssysteem 10
F65 Centralesmeersysteem 10
F66 Schuifdak 10
F67 Dubbele dakramen;

Leeslampen.

 10
F68 Koelkast 10
F69 12 V aansluiting 10
F70 ABS/EBS, aanhangwagen (kl. 15) 5
F71 Extra uitrusting 10
F72 Niveau regeling systeem, koplampen 5
F73 Hydraulisch gecontroleerde as 5
F74 Koplamp sproeier (hogedruk) 15
F75 Elektrisch verwarmde stoelen 15
F76 ADR D+ kortsluit relais;

Dashboard ventilator.

 5
F77 24 V voeding aansluiting op het dashboard 10
F78 24 V voeding aansluiting, naast de sandwich 10
F79 12 V voor televisie 10
F95 Centrale vergrendeling 10
F96 Inbraakalarm 5
F97 Hulpverwarming 15

LCM zekeringen

Nummer Beschrijving Amperes [A]
1 Aanhangwagen richtingaanwijzers, remlichten en dimlichten, rechterzijde, achteruitrijlichten, achterste parkeerlichten 25
2 Linker dimlichten, mistlampen, waarschuwingslicht, waarschuwingssignaal 25
3 Remlichten van de aanhangwagen en achterste richtingaanwijzers, linkerzijde, rechter dimlichten 25
4 Parkeerlichten van de aanhangwagen en achterste richtingaanwijzers, rechterzijde, remlicht linkerzijde 25
5 Achteruitrijlichten aanhangwagen, voorste parkeerlichten rechterzijde, dimlichten en richtingaanwijzers aanhangwagen, linkerzijde 25
6 Parkeerlichten van de aanhangwagen en voorste parkeerlichten, linkerzijde, voorste richtingaanwijzers 25

Zekeringen in de batterijcontainer

Nummer Beschrijving Amperes [A]
1 Tachograaf 5
2 Hoofdzekeringen F95–F97 20
3 AdBlue systeem 20

Voor inrichting

56 X. Zekeringen voor inrichting – zekeringen volvo fh

Nummer Beschrijving Amperes [A]
1 Kl.30, B+ 15
2 Kl.30, B+ 15
3 Kl.15, rijpositie 15
4 Kl.15, rijpositie 15
5 Kl.61, dynamo 10
6 Vrij 10

56 P. Zekeringen voor inrichting (opties)

Nummer Beschrijving Amperes [A]
1 Kl.30, B+ 15
2 Kl.30, B+ 15
3 Kl.30, B+ 15
4 Kl.30, B+ 15
5 Vrij 10
6 Vrij 10

Inrichtingsrelais voor de passagiersstoel

Nummer Beschrijving
37 Parkeerlichten
38 Drukselectie, kiepaanhangwagen
39 Vrij
40 Vrij
41 Vrij
42 Verlichting
43 Buiten motorstart
44 Achteruitrijlicht
45 Activering van de rem (achteruitrijblokkering)
46 Vrij
47 Vrij
