Volvo XC90 Plug-in Hybrid (2021-2022) – zekeringdoos

Jeroen van Vliet

Volvo XC90 Plug-in Hybrid – schema van de zekeringkast

Productiejaar: 2021, 2022.

Zekeringen voor sigarettenaanstekers (stroomaansluitingen) in de Volvo XC90 Plug-in Hybrid zijn de zekeringen 24 (voor), 26 (kofferbak) in de zekeringkast in de motorruimte.



2021

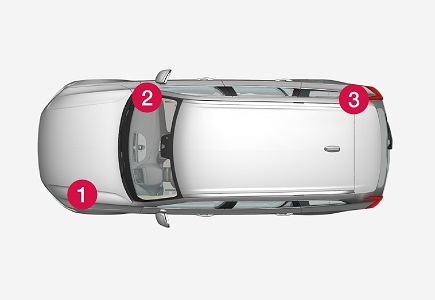

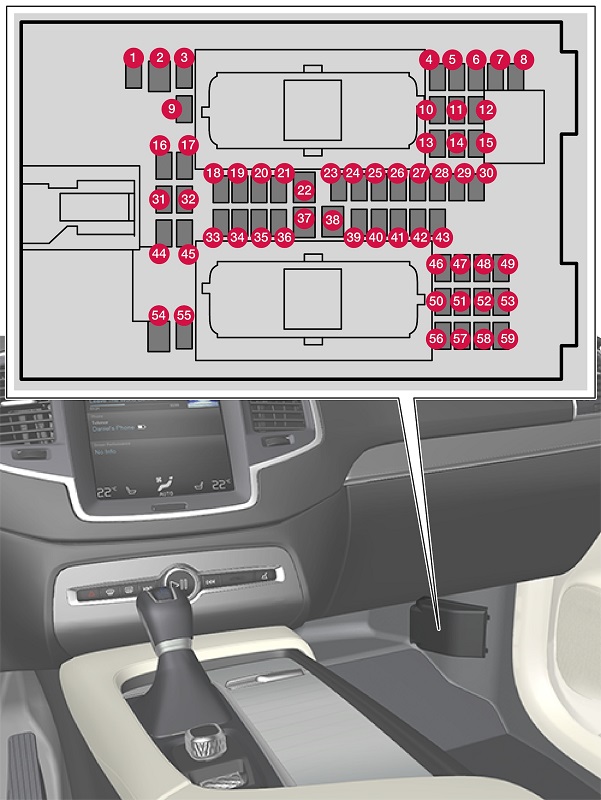

Zekeringen onder het dashboard

Nummer Beschrijving Ampère [A] Type
1 Intermediaire spanningsmodule 10 Micro
2 – – MCase
3 – – Micro
4 Bewegingssensor 5 Micro
5 – – Micro
6 Bestuurdersdisplay 5 Micro
7 Toetsenbord in de middenconsole 5 Micro
8 Stralingssensor 5 Micro
9 – – Micro
10 – – Micro
11 Elektronische module van het stuur 5 Micro
12 Module van de startknop en handremschakelaar 5 Micro
13 Module van de verwarmde stuur 15 Micro
14 – – Micro
15 – – Micro
16 – – Micro
17 – – Micro
18 Module voor het klimaatbeheersingssysteem 10 Micro
19 Stuurvergrendeling 7,5 Micro
20 OBDII-diagnosepoort 10 Micro
21 Centrale display 5 Micro
22 Module van de ventilator van het klimaatbeheersingssysteem, voor 40 MCase
23 USB-hub 5 Micro
24 Verlichting van de bedieningselementen;

Verlichting van het interieur;

Verstelling van de binnenspiegel;

Regen- en lichtsensor;

Toetsenbord in de console tussen de stoelen naast de beenruimte van de passagiers op de tweede rij;

Elektrisch verstelbare voorstoelen;

Bedieningspanelen in de achterportieren;

Module van de ventilator van het klimaatbeheersingssysteem links/rechts.

 7,5 Micro
25 Module voor de controle van rijhulpfuncties 5 Micro
26 Panoramisch dak met zonnescherm 20 Micro
27 Head-up display op de voorruit 5 Micro
28 Verlichtingsschakelaar van het interieur 5 Micro
29 Draadloze oplaadplaat 5 Micro
30 Display in de plafondconsole (melding van niet-gespannen veiligheidsgordel, indicator van de voorairbag van de passagier) 5 Micro
31 – – Micro
32 – – Micro
33 – – Micro
34 – – Micro
35 Module voor de internetverbinding van de auto;

Module voor het Volvo On Call systeem.

 5 Micro
36 – – Micro
37 Audio-apparaat (versterker) 40 MCase
38 Module van de ventilator van het achterste klimaatbeheersingssysteem 40 MCase
39 Module van de multibandantenne 5 Micro
40 Modules voor de comfortfuncties (massage) van de voorstoelen 5 Micro
41 Alcoholslot 5 Micro
42 Achterruitwisser 15 Micro
43 Module voor de brandstofpomp 15 Micro
44 Relais voor de olie-pomp van de versnellingsbak;

Transducer voor middenspanning; geïntegreerde start.

 5 Micro
45 Opening van de kofferbakdeksel/achterklep met voetbeweging 5 Micro
46 Verwarming van de bestuurdersstoel 15 Micro
47 Verwarming van de voorpassagiersstoel 15 Micro
48 Koelvloeistofpomp 7,5 Micro
49 – – Micro
50 Elektrisch verstelbare bestuurdersstoel 20 Micro
51 Module voor de controle van de ophangingen (actief) 20 Micro
52 – – Micro
53 Module voor de controle van het Sensus-systeem 10 Micro
54 – – MCase
55 – – Micro
56 Voorpassagiersstoel met elektrische verstelling 20 Micro
57 – – Micro
58 TV (sommige markten) 5 Micro
59 Hoofdzak voor de zekeringen 52, 53, 57 en 58 15 Micro

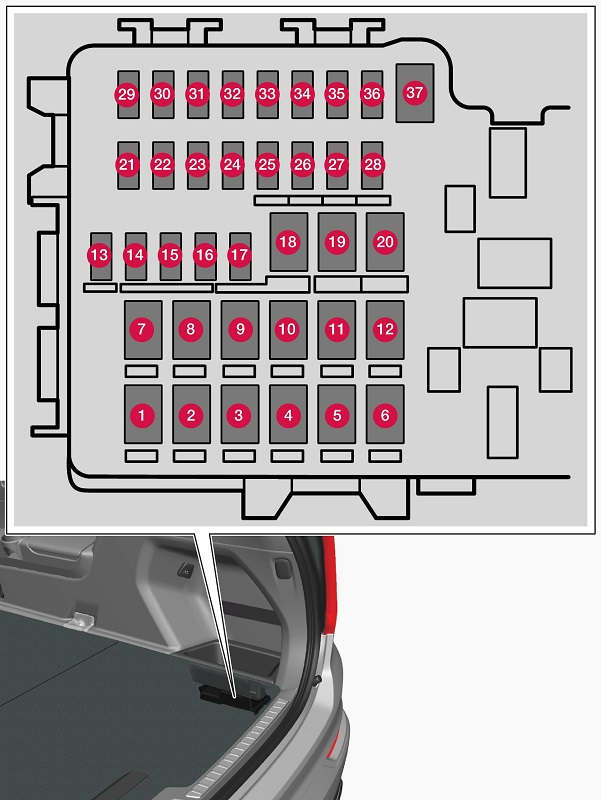

Zekeringen in de kofferbak

Nummer Beschrijving Ampère [A] Type
1 Verwarming van de achterruit 30 MCase
2 Module voor centrale elektrische controle 40 MCase
3 Compressorpomp voor luchtvering 40 MCase
4 Aanvullende elektrische verwarming, rechter achterzijde 30 MCase
5 – – MCase
6 Aanvullende elektrische verwarming, linker achterzijde 30 MCase
7 Module van de deur in de rechter achterdeur 20 MCase
8 Module voor de controle van het systeem voor het verminderen van stikstofoxiden (NOx) in de dieselmotor 30 MCase
– –
– –
9 Elektrische achterklep 25 MCase
10 Voorpassagiersstoel met elektrische verstelling;

Module van de deur in de rechter voorportier.

 20 MCase
11 Module voor de controle van de trekhaak 40 MCase
12 Module van de veiligheidsgordelspanner, rechterzijde 40 MCase
13 Interne spoelen van relais 5 Micro
14 Module voor de controle van het systeem voor het verminderen van stikstofoxiden (NOx) in de dieselmotor 15 Micro
– –
15 Module van de deur in de linker achterdeur 20 Micro
16 Alcoholslot, USB-hub/accessoire-aansluitingen 5 Micro
17 Module voor het neerklappen van de derde rij stoelen 20 Micro
181 Module voor de controle van de trekhaak 25 MCase
Accessoire-module 40
19 Elektrisch verstelbare bestuurdersstoel;

Module van de deur in de linker voorportier.

 20 MCase
20 Module van de veiligheidsgordelspanner, linkerzijde 40 MCase
21 Parkeercamera 5 Micro
22 – – Micro
23 – – Micro
24 – – Micro
25 Voeding met contact aan 10 Micro
26 – – Micro
27 – – Micro
28 Verwarming van de linker achterstoel 15 Micro
29 – – Micro
30 Blind Spot Information (BLIS) 5 Micro
31 – – Micro
32 Module van de veiligheidsgordelspanner, linkerzijde 5 Micro
33 Actuator voor de recirculatie van uitlaatgassen (benzine, sommige motorversies) 5 Micro
34 – – Micro
35 Module voor de controle van All Wheel Drive (AWD) 15 Micro
36 Verwarming van de rechter achterstoel 15 Micro
37 – – MCase

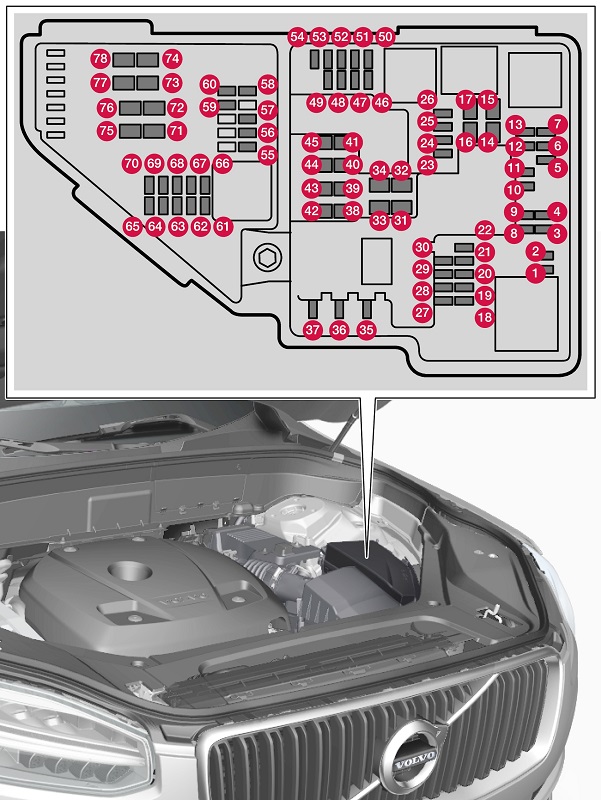

Zekeringen in de motorruimte

Nummer Beschrijving Ampère [A] Type
1 – – Micro
2 – – Micro
3 – – Micro
4 Module voor de controle van de ontstekingsactuator/versnellingspookpositie 5 Micro
5 Module voor de controle van de hoge spanningsverwarmer van de koelvloeistof van de verbrandingsmotor 5 Micro
6 Module voor de controle van de klimaatbeheersing;

Afsluitklep van de warmtewisselaar;

Afsluitklep van de koelvloeistof die door het klimaatbeheersingssysteem stroomt.

 5 Micro
7 Module voor de controle van de batterij van het hybride systeem, p

Hoge spanningsomvormer van de hybride generator, startmotor met een spanningsomvormer van 500 V – 12 V

 5 Micro
8 – – Micro
9 Omvormer voor de regeling van de voeding van de elektrische motor van de achteras 10 Micro
10 Module voor de controle van de batterij van het hybride systeem;

Hoge spanningsomvormer van de hybride generator, startmotor met een spanningsomvormer van 500 V – 12 V.

 10 Micro
11 Oplaadmodule 5 Micro
12 Afsluitklep van de koelvloeistof van het klimaatbeheersingssysteem;

Koelvloeistofpomp 1 van de hybride batterij.

 15 Micro
13 Koelvloeistofpomp voor het elektrische aandrijfsysteem 15 Micro
14 Koelventilator voor de componenten van het hybride systeem 25 MCase
15 – – MCase
16 – – MCase
17 – – MCase
18 Rekenmodule 5 Micro
19 – – Micro
20 – – Micro
21 – – Micro
22 – – Micro
23 USB-poort in de console tussen de voorstoelen 7,5 Micro
24 Elektrische aansluiting 12 V in de console tussen de voorstoelen 15 Micro
25 – – Micro
26 Elektrische aansluiting 12 V in de bagageruimte 15 Micro
27 – – Micro
28 Linker koplamp, LED 15 Micro
29 Rechter koplamp, LED 15 Micro
30 – – Micro
31 Verwarming van de voorruit, linkerzijde Aansluiting MCase
32 Verwarming van de voorruit, rechterzijde 40 MCase
33 Verstuivers voor de koplampen 25 MCase
34 Verstuivers voor de voorruit 25 MCase
35 – – Micro
36 Toeter 20 Micro
37 Alarm sirene 5 Micro
38 Module voor de controle van het remsysteem (kleppen, handrem) 30 MCase
39 Voorruitenwissers 30 MCase
40 Verstuiver voor de achterruit 25 MCase
41 Verwarming van de voorruit, rechterzijde 40 MCase
42 Parkeerverwarming 20 MCase
43 – – MCase
44 – – MCase
45 Verwarming van de voorruit, rechterzijde Aansluiting MCase
46 Voeding met contact aan:

Motorbesturingseenheid; componenten van het transmissiesysteem; elektrische stuurbekrachtiging; centrale elektronische controlemodule

 5 Micro
47 Geluidsniveau buiten de auto (specifieke markten) 5 Micro
48 Rechter koplamp, LED 15 Micro
49 Alcoholslot 5 Micro
50 – – Micro
51 – – Micro
52 Airbag; gewichtssensor van de passagier 5 Micro
53 Linker koplamp, LED 15 Micro
54 Sensor van het gaspedaal 5 Micro
55 Module voor de controle van de transmissie;

Module voor de controle van de versnellingspook.

 15 Micro
56 Module voor de controle van de motor (ECM) 5 Micro
57 – – Micro
58 – – Micro
59 – – Micro
60 – – Micro
61 Module voor de controle van de motor; actuator;

Module van het gasklep;

Turbocompressor klep.

 20 Micro
62 Elektromagnetische kleppen;

Brandstoflekmonitor klep; met

Overdrukconnector.

 10 Micro
63 Vacuumregelaars;

Elektrisch geregelde bypassklep:

Ventilatieklep.

 7,5 Micro
64 Module voor de controle van de spoiler;

Module voor de controle van de radiateur.

 5 Micro
65 – – Micro
66 Lambdasensor, voor en achter 15 Micro
67 Solenoïde van de motoroliepomp;

Solenoïde van de airco-compressor;

Lambdasensor, voor, midden en achter.

 15 Micro
68 – – Micro
69 Module voor de controle van de motor (ECM) 20 Micro
70 Ontstekingsspoelen;

Ontstekingskaarsen.

 15 Micro
71 – – MCase
72 – – MCase
73 Module voor de controle van de transmissievloeistofpomp 30 MCase
74 – – MCase
75 – – MCase
76 – – MCase
77 – – MCase
78 – – MCase
