Volvo C40 Recharge (2022) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

Indice

Schema van de zekeringen en relais – Volvo C40 Recharge

Betreft voertuigen geproduceerd in de jaren:

2022.

Locatie van de elektrische modules

1	Onder de motorkap
2	Onder het dashboard

Zekeringen onder het dashboard

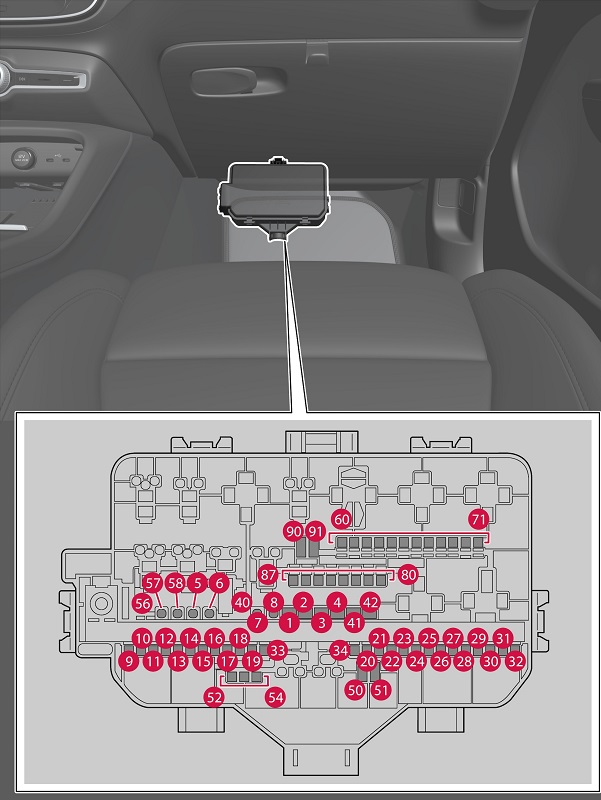

Volvo C40 Recharge (2022) - schema van de zekeringen De elektrische module bevindt zich achter de mat/paneel van de vloer.

In de zekeringkast onder de motorkap is ook ruimte voor reservezekeringen.

Nummer	Beschrijving	Ampère [A]	Type
1	Audioapparaat (versterker)	40	MCase (met inkepingen)
2	Elektronische module A	40	MCase (met inkepingen)

3	Elektronische module B	40	MCase (met inkepingen)
4	Ventilator, airconditioning, voor	40	MCase (met inkepingen)
5	Elektrische achterklep	25	MCase
6	Elektrisch verstelbare stoel, links	20	MCase
7	Elektrisch verstelbare stoel, rechts	20	MCase
8	–	–	MCase
9	Deurmodule, achter rechts	20	Micro
10	Deurmodule, achter links	20	Micro
11	Deurmodule, voor links	20	Micro
12	Achterverlichting	15	Micro
13	Deurmodule, voor rechts	20	Micro
14	Verwarming stoelen, achter	15	Micro
15	Veiligheidsmodule (ASDM) Omvormer, achterste elektrische motoren	5	Micro
16	Rekenmodule	5	Micro
17	Stralingssensor	5	Micro

18	Stuurwielvergrendeling	7,5	Micro
19	Module voor airconditioning	7,5	Micro
20	Bewegingssensoren binnen het voertuig	5	Micro
21	Bestuurdersdisplay	5	Micro
22	Toetsenbord, middenconsole	5	Micro
23	Elektronische stuurmodule	5	Micro
24	Elektronische versnellingsmodule Handrem	5	Micro
25	Midden display	5	Micro
26	Module voor internetconnectiviteit van het voertuig Module voor het Connect-systeem	5	Micro
27	Antenne module (TCAM)	5	Micro
28	Relais spoelen	5	Micro
29	Opening van de kofferbakdeksel/achterklep met voetbeweging	5	Micro
30	Module voor infotainmentsysteem	15	Micro
31	Diagnosepoort	10	Micro
32	Anti-alcohol vergrendeling	5	Micro
33	Verlaging van de hoofdsteun, linker achterzijde	15	Micro

34	Verlaging van de hoofdsteun, rechter achterzijde	15	Micro
40	Verwarming van de achterruit	30	MCase
41	Veer van de veiligheidsgordel, linkerzijde	40	MCase (met inkepingen)
42	Veer van de veiligheidsgordel, rechterzijde	40	MCase (met inkepingen)
50	–	–	Micro
51	–	–	Micro
52	Koelvloeistofpomp	7,5	Micro
53	Elektronische stuurmodule, verwarmd stuurwiel	15	Micro
54	–	–	Micro
55	Wisser voor de koplampen	25	MCase
56	Wisser voor de voor- en achterruit	25	MCase
57	–	–	MCase
58	–	–	MCase
60	–	–	Micro

61	–	–	Micro
62	–	–	Micro
63	Veersystemen van de veiligheidsgordels	5	Micro
64	Blind Spot Information (BLIS)	5	Micro
65	–	–	Micro
66	–	–	Micro
67	Radar controle module, voor	5	Micro
68	–	–	Micro
69	–	–	Micro
70	Voorbereiding voor zekering, speciale ophangingen	5	Micro
71	Botsingsmodule (SRS)	5	Micro
80	Wisser voor de achterruit	15	Micro
81	Indicator in het plafondconsole (SRS) Activatie van de elektronische versnellingsmodule 360° parkeercamera	5	Micro
82	Plafondconsole, panoramadak	20	Micro
83	Verlichting schakelaar binnen Dimmen, binnenspiegel Regen- en lichtsensoren Bedieningspanelen, achterdeuren en bagageruimte Transponder voor tolbetaling	7,5	Micro
84	Plateau voor draadloos opladen	5	Micro
85	Voorste camera	5	Micro

86	Anti-alcohol vergrendeling	5	Micro
87	USB-poort	5	Micro
90	–	–	Micro
91	–	–	Micro

Zekeringen onder de motorkap

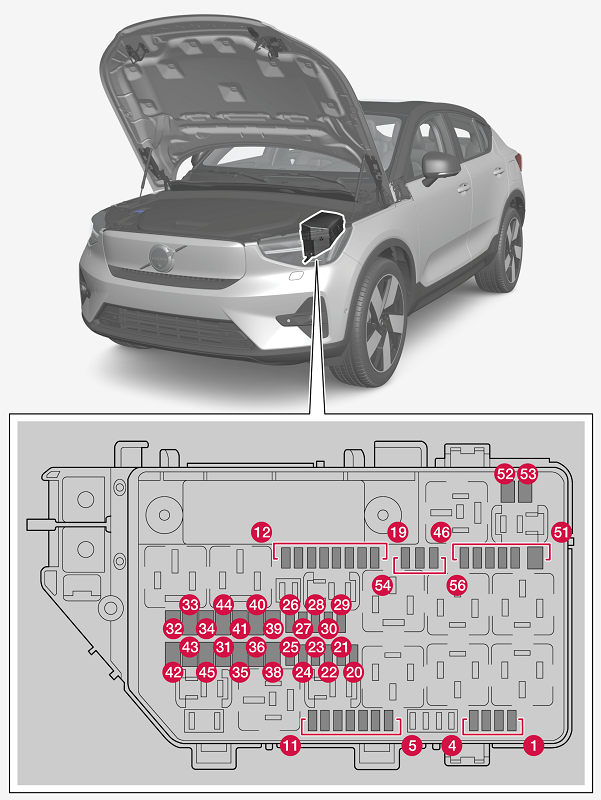

Om toegang te krijgen tot de zekeringen onder de motorkap, moet u enkele panelen rond het dashboard losmaken.

Binnenin het deksel zijn speciale tangetjes die het vervangen van doorgebrande zekeringen vergemakkelijken.

Nummer	Beschrijving	Ampère [A]	Type
1	Twee USB-poorten, console tussen de stoelen, achter	7,5	Micro
2	Aansluiting 12 V, voor	15	Micro
3	–	–	Micro
4	Aansluiting elektrische 12 V in de bagageruimte	15	Micro
5	Motor controle module (ECM)	10	Micro
6	Koelventielgroep van de motor	15	Micro
7	Koelventiel van de batterij	5	Micro
8	Controle module, spoiler klep Controle module, radiateur klep	10	Micro
9	–	–	Micro
10	–	–	Micro
11	–	–	Micro
12	Hoofdlicht, rechts	20	Micro

13	Hoofdlicht, links	20	Micro
14	Botsingsmodule (SRS)	5	Micro
15	Gaspedaalsensor	5	Micro
16	Functies die worden ingeschakeld wanneer het elektrische systeem van de auto aan is: Motor controle module, transmissiecomponenten, elektrische stuurbekrachtiging, centrale elektronische module, controle module van het remsysteem	5	Micro
17	Buitengeluid module	5	Micro
18	Anti-alcohol vergrendeling	5	Micro
19	Achterverlichting	10	Micro
20	Interne relais spoelen	5	Micro
21	–	–	Micro
22	Rempedaalsensor	5	Micro
23	Rekenmodule	5	Micro
24	Controle module, hoogspanningsbatterij	5	Micro
25	–	–	Micro
26	Motor controle module (ECM)	5	Micro
27	Oplaadmodule	15	Micro
29	Omvormer van de voorste elektrische motor	5	Micro

29	Geluidssignaal (claxon)	20	Micro
30	Waarschuwingssirene	5	Micro
31	Wissers voor de voorruit	30	MCase
32	–	–	MCase (met inkepingen)
33	–	–	MCase (met inkepingen)
34	–	–	MCase (met inkepingen)
35	Controle module van het remsysteem	30	MCase
36	–	–	MCase
38	Verlichting	30	MCase
39	–	–	MCase
40	–	–	MCase
41	Controle module van de trekhaak	25	MCase
42	Controle module van de trekhaak	40	MCase (met inkepingen)
43	–	–	MCase (met inkepingen)
44	–	–	MCase
45	–	–	MCase (met inkepingen)
46	Buiten warmtewisselaar	5	Micro
47	Controle module, airconditioningcompressor Controle module, hoogspanningsverwarmer Controle module, elektrische expansieklep Controle module, monitoring	5	Micro
48	Controle module, hoogspanningsbatterij Omvormer, voor- en achterste elektrische motor	15	Micro
49	Koelvloeistofpomp, hoogspanningsbatterij	20	Micro

50	Koelvloeistofpomp, elektrische aandrijfsysteem	20	Micro
51	–	–	MCase
52	Verwarming van de voorruit, rechterzijde	40	MCase (met inkepingen)
53	Verwarming van de voorruit, linkerzijde	40	MCase (met inkepingen)
54	–	–	Micro
55	Hoofdlicht, links	20	Micro
56	Hoofdlicht, rechts	20	Micro
