Volvo XC60 (2009-2022) – zekeringdoos

Jeroen van Vliet
NummerBeschrijvingAmperages [A]
1Stroomonderbreker50
2Stroomonderbreker50
3Stroomonderbreker60
4Stroomonderbreker60
5Stroomonderbreker60
6––
7––
8Voorruit *20
9Ruitenwissers30
10––
11Airconditioning ventilator40
12––
13ABS-pomp40
14ABS-kleppen20
15––
16Actieve koplamp nivellering *10
17Centrale elektrische module20
18ABS5
19Stuurkracht afhankelijk van snelheid *5
20Motor controle module (ECM); Versnellingsbak; SRS. 10
21 Verwarmde ruitenwissers * 10
22 – –
23 Verlichtingspaneel 5
24 – –
25 – –
26 – –
27 Motorruimte zekeringkast 5
28 Extra koplampen * 20
29 Claxon 15
30 Relais spoelen; Motor controle module (ECM). 10
31 Controle module – automatische transmissie 15
32 Airconditioning compressor 15
33 Relais spoelen 5
34 Startmotor relais 30
35 Ontstekingsspoelen 20
36 Motor controle module (ECM); Throttle klep. 10
37 Injectie systeem 15
38 Motor kleppen 10
39 EVAP / verwarmde zuurstofsensor / injectie 15
40 Verwarming ventilatie van de motor 20
41 Brandstoflekdetectie 5
42 – –
43 Koelventilator 80
44 Servosterzo 100

Indice

Zekeringen – dashboard

Volvo XC60 – zekeringen – dashboard
Nummer Beschrijving Amperages [A]
1 Regen sensor* 5
2 SRS-systeem 10
3 ABS-remmen;

Elektrische parkeerrem.

 5
4 Acceleratorpedaal;

Verwarmde stoelen *.

 7,5
5 – –
6 ICM-display;

CD-speler en radio.

 15
7 Stuurwiel module 7,5
8 – –
9 Verlichting 15
10 Panoramisch dak module * 20
11 Reserve 7,5
12 – –
13 Voorste mistlamp * 15
14 Voorruit sproeiers 15
15 Adaptieve cruise control ACC * 10
16 – –
17 Bovenverlichting; 7,5
18 Informatie display 5
19 Elektrisch bestuurdersstoel * 5
20 Achterklepveger 15
21 Afstandsbediening; 5
22 Brandstofpomp 20
23 Elektronisch vergrendeling van het stuur 20
24 – –
25 Vergrendeling – tank, achterklep 10
26 Alarm sirene; 5
27 START / STOP ENGINE knop 5
28 Remlichtschakelaar 5

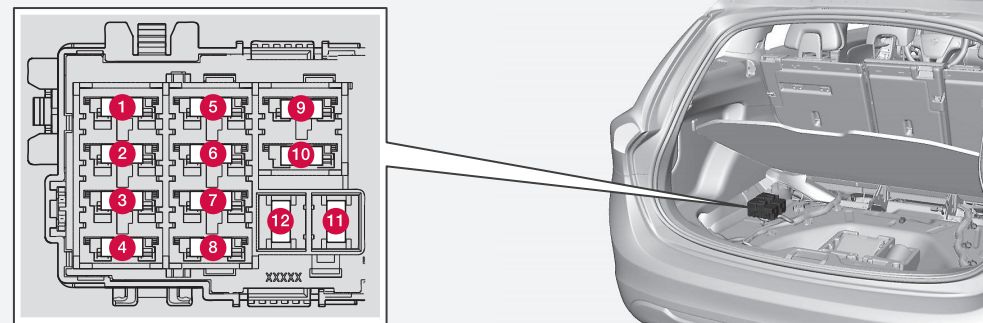

Zekeringen – laadruimte

Volvo XC60 – zekeringen – laadruimte

Module A (zwart)

Nummer Beschrijving Amperages [A]
1 Schakelaars in de bestuurdersportieren 25
2 Schakelaars in de passagiersportieren 25
3 Schakelaars in de achterportieren aan de bestuurderszijde 25
4 Schakelaars in de achterportieren aan de passagierszijde 25
5 – –
6 12 V aansluiting in de bagageruimte 15
7 Ontdooiing van de achterruit 30
8 – –
9 Trekhaak aansluiting 2 * 15
10 Elektrisch bestuurdersstoel * 25
11 Trekhaak aansluiting 1 * 40
12 Elektrische achterklep * 30

Module B (wit)

Nummer Beschrijving Amperages [A]
1 Parkeerhulp; 5
2 Four C controle module * 15
3 Verwarmde bestuurdersstoel * 15
4 Verwarmde passagiersstoel * 15
5 Verwarming van de achterstoelen – passagierszijde 15
6 AWD controle module 10
7 Verwarming van de achterstoelen – bestuurderszijde * 15
8 – –
9 Elektrisch passagiersstoel * 25
10 Keyless toegang * 20
11 Elektrische parkeerrem – bestuurderszijde * 30
12 – –

Module C (blauw)

Nummer Beschrijving Amperages [A]
1 Navigatiesysteem display * 10
2 – –
3 Subwoofer* 25
4 Sirius satelliet radio * 5
5 Audioversterker* 25
6 Audio systeem 15
7 Bluetooth handsfree kit 5
8 reserve –
9 reserve –
10 reserve –
11 reserve –
12 reserve –

Volvo XC60 (2011) – schema van de zekeringkast

Productiejaar: 2011.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 (2011) is de zekering nr. 25 (12 V aansluiting, voor- en achterstoelen) in de zekeringkast in de motorruimte en de zekering nr. 6 (12 V aansluiting in de laadruimte) in de zekeringkast van de kofferbak (module A). 2011-2012 – zekeringen nr. 7 (12 V aansluiting – laadruimte) en nr. 22 (12 V aansluitingen) in de zekeringkast “A” onder het dashboard.

Zekeringen – motorruimte

NummerBeschrijvingAmperages [A]
1Stroomonderbreker50
2Stroomonderbreker50
3Stroomonderbreker60
4Stroomonderbreker60
5Stroomonderbreker60
6––
7––
8Voorruit *20
9Ruitenwissers30
10––
11Airconditioning ventilator40
12––
13ABS-pomp40
14ABS-kleppen20
15––
16Actieve koplamp nivellering *10
17Centrale elektrische module20
18ABS5
19Stuurkracht afhankelijk van snelheid *5
20Motor controle module (ECM); Versnellingsbak; SRS. 10
21 Verwarmde ruitenwissers * 10
22 – –
23 Verlichtingspaneel 5
24 – –
25 – –
26 – –
27 Motorruimte zekeringkast 5
28 Extra koplampen * 20
29 Claxon 15
30 Relais spoelen; Motor controle module (ECM). 10
31 Controle module – automatische transmissie 15
32 Airconditioning compressor 15
33 Relais spoelen 5
34 Startmotor relais 30
35 Ontstekingsspoelen 20
36 Motor controle module (ECM); Throttle klep. 10
37 Injectie systeem 15
38 Motor kleppen 10
39 EVAP / verwarmde zuurstofsensor / injectie 15
40 Verwarming ventilatie van de motor 20
41 Brandstoflekdetectie 5
42 – –
43 Koelventilator 80
44 Servosterzo 100

Zekeringen – dashboard

Volvo XC60 – zekeringen – dashboard
Nummer Beschrijving Amperages [A]
1 Regen sensor* 5
2 SRS-systeem 10
3 ABS-remmen;

Elektrische parkeerrem.

 5
4 Acceleratorpedaal;

Verwarmde stoelen *.

 7,5
5 – –
6 ICM-display;

CD-speler en radio.

 15
7 Stuurwiel module 7,5
8 – –
9 Verlichting 15
10 Panoramisch dak module * 20
11 Reserve 7,5
12 – –
13 Voorste mistlamp * 15
14 Voorruit sproeiers 15
15 Adaptieve cruise control ACC * 10
16 – –
17 Bovenverlichting; 7,5
18 Informatie display 5
19 Elektrisch bestuurdersstoel * 5
20 Achterklepveger 15
21 Afstandsbediening; 5
22 Brandstofpomp 20
23 Elektronisch vergrendeling van het stuur 20
24 – –
25 Vergrendeling – tank, achterklep 10
26 Alarm sirene; 5
27 START / STOP ENGINE knop 5
28 Remlichtschakelaar 5

Zekeringen – laadruimte

Volvo XC60 – zekeringen – laadruimte

Module A (zwart)

Nummer Beschrijving Amperages [A]
1 Schakelaars in de bestuurdersportieren 25
2 Schakelaars in de passagiersportieren 25
3 Schakelaars in de achterportieren aan de bestuurderszijde 25
4 Schakelaars in de achterportieren aan de passagierszijde 25
5 – –
6 12 V aansluiting in de bagageruimte 15
7 Ontdooiing van de achterruit 30
8 – –
9 Trekhaak aansluiting 2 * 15
10 Elektrisch bestuurdersstoel * 25
11 Trekhaak aansluiting 1 * 40
12 Elektrische achterklep * 30

Module B (wit)

Nummer Beschrijving Amperages [A]
1 Parkeerhulp; 5
2 Four C controle module * 15
3 Verwarmde bestuurdersstoel * 15
4 Verwarmde passagiersstoel * 15
5 Verwarming van de achterstoelen – passagierszijde 15
6 AWD controle module 10
7 Verwarming van de achterstoelen – bestuurderszijde * 15
8 – –
9 Elektrisch passagiersstoel * 25
10 Keyless toegang * 20
11 Elektrische parkeerrem – bestuurderszijde * 30
12 – –

Module C (blauw)

Nummer Beschrijving Amperages [A]
1 Navigatiesysteem display * 10
2 – –
3 Subwoofer* 25
4 Sirius satelliet radio * 5
5 Audioversterker* 25
6 Audio systeem 15
7 Bluetooth handsfree kit 5
8 reserve –
9 reserve –
10 reserve –
11 reserve –
12 reserve –

Volvo XC60 (2011) – schema van de zekeringkast

Productiejaar: 2011.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 (2011) is de zekering nr. 25 (12 V aansluiting, voor- en achterstoelen) in de zekeringkast in de motorruimte en de zekering nr. 6 (12 V aansluiting in de laadruimte) in de zekeringkast van de kofferbak (module A). 2011-2012 – zekeringen nr. 7 (12 V aansluiting – laadruimte) en nr. 22 (12 V aansluitingen) in de zekeringkast “A” onder het dashboard.

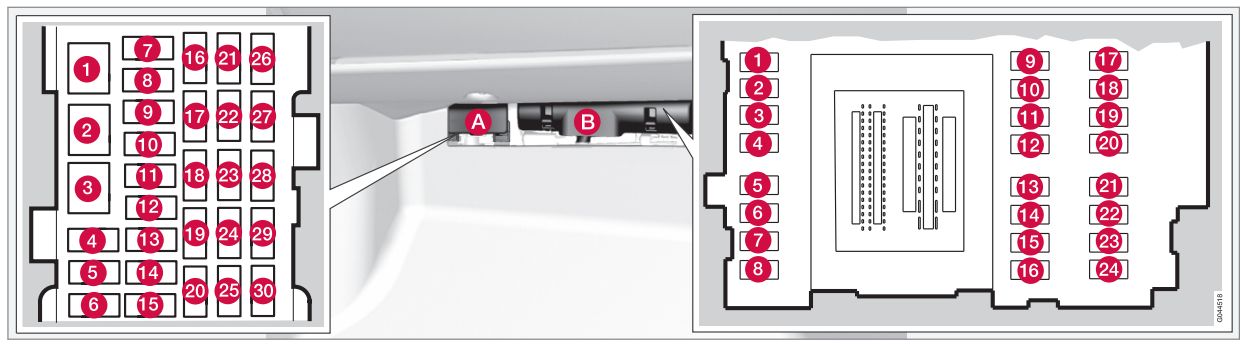

Zekeringen – motorruimte

Volvo XC60 – zekeringen – motorruimte

A – Bovenste motorruimte

B – Voorkant motorruimte

C – Onderste motorruimte

NummerBeschrijvingAmperages [A]
1Stroomonderbreker50
2Stroomonderbreker50
3Stroomonderbreker60
4Stroomonderbreker60
5Stroomonderbreker60
6––
7––
8Voorruit *20
9Ruitenwissers30
10––
11Airconditioning ventilator40
12––
13ABS-pomp40
14ABS-kleppen20
15––
16Actieve koplamp nivellering *10
17Centrale elektrische module20
18ABS5
19Stuurkracht afhankelijk van snelheid *5
20Motor controle module (ECM); Versnellingsbak; SRS. 10
21 Verwarmde ruitenwissers * 10
22 – –
23 Verlichtingspaneel 5
24 – –
25 – –
26 – –
27 Motorruimte zekeringkast 5
28 Extra koplampen * 20
29 Claxon 15
30 Relais spoelen; Motor controle module (ECM). 10
31 Controle module – automatische transmissie 15
32 Airconditioning compressor 15
33 Relais spoelen 5
34 Startmotor relais 30
35 Ontstekingsspoelen 20
36 Motor controle module (ECM); Throttle klep. 10
37 Injectie systeem 15
38 Motor kleppen 10
39 EVAP / verwarmde zuurstofsensor / injectie 15
40 Verwarming ventilatie van de motor 20
41 Brandstoflekdetectie 5
42 – –
43 Koelventilator 80
44 Servosterzo 100

Zekeringen – dashboard

Volvo XC60 – zekeringen – dashboard
Nummer Beschrijving Amperages [A]
1 Regen sensor* 5
2 SRS-systeem 10
3 ABS-remmen;

Elektrische parkeerrem.

 5
4 Acceleratorpedaal;

Verwarmde stoelen *.

 7,5
5 – –
6 ICM-display;

CD-speler en radio.

 15
7 Stuurwiel module 7,5
8 – –
9 Verlichting 15
10 Panoramisch dak module * 20
11 Reserve 7,5
12 – –
13 Voorste mistlamp * 15
14 Voorruit sproeiers 15
15 Adaptieve cruise control ACC * 10
16 – –
17 Bovenverlichting; 7,5
18 Informatie display 5
19 Elektrisch bestuurdersstoel * 5
20 Achterklepveger 15
21 Afstandsbediening; 5
22 Brandstofpomp 20
23 Elektronisch vergrendeling van het stuur 20
24 – –
25 Vergrendeling – tank, achterklep 10
26 Alarm sirene; 5
27 START / STOP ENGINE knop 5
28 Remlichtschakelaar 5

Zekeringen – laadruimte

Volvo XC60 – zekeringen – laadruimte

Module A (zwart)

Nummer Beschrijving Amperages [A]
1 Schakelaars in de bestuurdersportieren 25
2 Schakelaars in de passagiersportieren 25
3 Schakelaars in de achterportieren aan de bestuurderszijde 25
4 Schakelaars in de achterportieren aan de passagierszijde 25
5 – –
6 12 V aansluiting in de bagageruimte 15
7 Ontdooiing van de achterruit 30
8 – –
9 Trekhaak aansluiting 2 * 15
10 Elektrisch bestuurdersstoel * 25
11 Trekhaak aansluiting 1 * 40
12 Elektrische achterklep * 30

Module B (wit)

Nummer Beschrijving Amperages [A]
1 Parkeerhulp; 5
2 Four C controle module * 15
3 Verwarmde bestuurdersstoel * 15
4 Verwarmde passagiersstoel * 15
5 Verwarming van de achterstoelen – passagierszijde 15
6 AWD controle module 10
7 Verwarming van de achterstoelen – bestuurderszijde * 15
8 – –
9 Elektrisch passagiersstoel * 25
10 Keyless toegang * 20
11 Elektrische parkeerrem – bestuurderszijde * 30
12 – –

Module C (blauw)

Nummer Beschrijving Amperages [A]
1 Navigatiesysteem display * 10
2 – –
3 Subwoofer* 25
4 Sirius satelliet radio * 5
5 Audioversterker* 25
6 Audio systeem 15
7 Bluetooth handsfree kit 5
8 reserve –
9 reserve –
10 reserve –
11 reserve –
12 reserve –

Volvo XC60 (2011) – schema van de zekeringkast

Productiejaar: 2011.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 (2011) is de zekering nr. 25 (12 V aansluiting, voor- en achterstoelen) in de zekeringkast in de motorruimte en de zekering nr. 6 (12 V aansluiting in de laadruimte) in de zekeringkast van de kofferbak (module A). 2011-2012 – zekeringen nr. 7 (12 V aansluiting – laadruimte) en nr. 22 (12 V aansluitingen) in de zekeringkast “A” onder het dashboard.

Zekeringen – motorruimte

Volvo XC60 – schema van de zekeringen

Productiejaar: 2009, 2010.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 is de zekering nr. 25 (12 V aansluiting, voor- en achterstoelen) in de zekeringkast in de motorruimte en de zekering nr. 6 (12 V aansluiting in de laadruimte) in de zekeringkast van de kofferbak (module A). 2011-2012 – zekeringen nr. 7 (12 V aansluiting – laadruimte) en nr. 22 (12 V aansluitingen) in de zekeringkast “A” onder het dashboard.

Zekeringen – motorruimte

Volvo XC60 – zekeringen – motorruimte

A – Bovenste motorruimte

B – Voorkant motorruimte

C – Onderste motorruimte

Nummer Beschrijving Amperages [A]
1 Stroomonderbreker 50
2 Stroomonderbreker 50
3 Stroomonderbreker 60
4 Stroomonderbreker 60
5 Stroomonderbreker 60
6 – –
7 – –
8 – –
9 Ruitenwisser motoren 30
10 – –
11 Airconditioning ventilator 40
12 – –
13 ABS-pomp 40
14 ABS-kleppen 20
15 – –
16 Actieve koplamp nivellering * 10
17 Centrale elektrische module 20
18 Radar;

ACC controle module *.

 5
19 Stuurkracht afhankelijk van snelheid * 5
20 Motor controle module (ECM);

Versnellingsbak;

SRS.

 10
21 Verwarmde ruitensproeiers 10
22 Vacuum pomp I5T 20
23 Verlichtingspaneel 5
24 Koplampen sproeiers 15
25 12 V aansluiting – voor- en achterstoelen 15
26 Panoramisch dak module *;

Plafondconsole / ECC *.

 10
27 Motorruimte zekeringkast 5
28 Extra koplampen * 20
29 Claxon 15
30 Relais spoelen;

Motor controle module (ECM).

 10
31 Controle module – automatische transmissie 15
32 Airconditioning compressor 15
33 Spoelen 5
34 Startmotor relais 30
35 Ontstekingsspoelen 20
36 Motor controle module (ECM);

Throttle klep.

 10
37 Injectie systeem 15
38 Motor kleppen 10
39 EVAP / verwarmde zuurstofsensor / injectie 15
40 Verwarming ventilatie van de motor 20
41 Brandstoflekdetectie 5
42 – –
43 – –
44 Koelventilator 80

Zekeringen – dashboard

Volvo XC60 – zekeringen – dashboard
Nummer Beschrijving Amperages [A]
1 Regen sensor* 5
2 SRS-systeem 10
3 ABS-remmen;

Elektrische parkeerrem.

 5
4 Acceleratorpedaal;

Verwarmde stoelen *.

 7,5
5 – –
6 ICM-display;

CD-speler en radio.

 15
7 Stuurwiel module 7,5
8 – –
9 Verlichting 15
10 Panoramisch dak module * 20
11 Reserve 7,5
12 – –
13 Voorste mistlamp * 15
14 Voorruit sproeiers 15
15 Adaptieve cruise control ACC * 10
16 – –
17 Bovenverlichting;

Bestuurdersdeur controlepaneel;

Elektrisch passagiersstoel *.

 7,5
18 Informatie display 5
19 Elektrisch bestuurdersstoel * 5
20 Achterklepveger 15
21 Afstandsbediening;

Alarm sensoren.

 5
22 Brandstofpomp 20
23 Elektronisch vergrendeling van het stuur 20
24 – –
25 Vergrendeling – tank, achterklep 10
26 Alarm sirene;

ECC.

 5
27 START / STOP ENGINE knop 5
28 Remlichtschakelaar 5

Zekeringen – laadruimte

Volvo XC60 – zekeringen – laadruimte

Module A (zwart)

Nummer Beschrijving Amperages [A]
1 Schakelaars in de bestuurdersportieren 25
2 Schakelaars in de passagiersportieren 25
3 Schakelaars in de achterportieren aan de bestuurderszijde 25
4 Schakelaars in de achterportieren aan de passagierszijde 25
5 – –
6 12 V aansluiting in de bagageruimte 15
7 Ontdooiing van de achterruit 30
8 – –
9 Trekhaak aansluiting 2 * 15
10 Elektrisch bestuurdersstoel * 25
11 Trekhaak aansluiting 1 * 40
12 Elektrische achterklep * 30

Module B (wit)

Nummer Beschrijving Amperages [A]
1 Parkeerhulp;

Parkeerhulp camera *.

 5
2 Four C controle module * 15
3 Verwarmde bestuurdersstoel * 15
4 Verwarmde passagiersstoel * 15
5 Verwarming van de achterstoelen – passagierszijde 15
6 AWD controle module 10
7 Verwarming van de achterstoelen – bestuurderszijde * 15
8 – –
9 Elektrisch passagiersstoel * 25
10 Keyless toegang * 20
11 Elektrische parkeerrem – bestuurderszijde * 30
12 – –

Module C (blauw)

Nummer Beschrijving Amperages [A]
1 Navigatiesysteem display * 10
2 – –
3 Subwoofer* 25
4 Sirius satelliet radio * 5
5 Audioversterker* 25
6 Audio systeem 15
7 Bluetooth handsfree kit 5
8 reserve –
9 reserve –
10 reserve –
11 reserve –
12 reserve –

Volvo XC60 (2011) – schema van de zekeringkast

Productiejaar: 2011.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 (2011) is de zekering nr. 25 (12 V aansluiting, voor- en achterstoelen) in de zekeringkast in de motorruimte en de zekering nr. 6 (12 V aansluiting in de laadruimte) in de zekeringkast van de kofferbak (module A). 2011-2012 – zekeringen nr. 7 (12 V aansluiting – laadruimte) en nr. 22 (12 V aansluitingen) in de zekeringkast “A” onder het dashboard.

Zekeringen – motorruimte

Volvo XC60 – zekeringen – motorruimte

A – Bovenste motorruimte

B – Voorkant motorruimte

C – Onderste motorruimte

NummerBeschrijvingAmperages [A]
1Stroomonderbreker50
2Stroomonderbreker50
3Stroomonderbreker60
4Stroomonderbreker60
5Stroomonderbreker60
6––
7––
8Voorruit*20
9Ruitenwissers30
10––
11Airconditioning ventilator40
12––
13ABS-pomp40
14ABS-kleppen20
15––
16Actieve koplamp nivellering*10
17Centrale elektrische module20
18ABS5
19Stuurkracht afhankelijk van snelheid*5
20Motor controle module (ECM); Versnellingsbak; SRS.10
21Verwarmde ruitenwissers*10
22––
23Verlichtingspaneel5
24––
25––
26––
27Motorruimte zekeringkast5
28Extra koplampen*20
29Claxon15
30Relais spoelen; Motor controle module (ECM)10
31Controle module – automatische transmissie15
32Airconditioning compressor15
33Relais spoelen5
34Startmotor relais30
35Ontstekingsspoelen20
36Motor controle module (ECM); Throttle klep.10
37Injectie systeem15
38Motor kleppen10
39EVAP / verwarmde zuurstofsensor / injectie15
40Verwarming ventilatie van de motor20
41Brandstoflekdetectie5
42––
43Koelventilator80
44Servosterzo100

Zekeringen – dashboard

Volvo XC60 – zekeringen – dashboard

Zekeringkast A : Algemene zekeringen

Zekeringkast B : Zekeringen van de controle module

Posities: zekeringkast A

NummerBeschrijvingAmperages [A]
1Zekering: audiosysteem, subwoofer*.40
2––
3––
4––
5––
6––
712 V aansluiting (bagageruimte)15
8Controle in de bestuurdersportieren20
9Bedieningselementen in de passagiersportieren20
10Bedieningselementen in de achterportieren aan de rechterzijde van de passagier20
11Bedieningselementen in de achterportieren aan de linkerzijde van de passagier20
12Keyless toegang*20
13Bestuurdersstoel met aandrijving*20
14Elektrisch verstelbare passagiersstoel*20
15––
16Verlichting boven;10
17Verlichting in de cabine;15
18Verlichting in de cabine;5
19Verlichting in de cabine;5
20––
21Verlichting in de cabine;5
2212 V aansluiting.15
23Verwarmde passagiersstoel*15
24Verwarmde bestuurdersstoel*15
25––
26Verwarmde achterstoelen*15
27Parkeerhulp*; Navigatiesysteem Volvo*; Parkeerhulp camera*.5
28AWD controle module*5
29Actieve ophangingsysteem*10

Posities: zekeringkast B

NummerBeschrijvingAmperages [A]
1Achterklep ruitenwisser15
2––
3Extra voorverlichting; Elektrisch verstelbare stoelen*7,5
4Dashboard verlichting5
5Adaptieve cruise control; Botsingswaarschuwing*10
6Extra verlichting; Regen sensor*.7,5
7Stuurwiel module7,5
8Vergrendeling: tankdop, bagageklep.10
9Achterruit sproeier15
10Voorruit sproeier15
11Ontgrendeling van de achterklep10
12Vergrendeling van de achterklep10
13Brandstofpomp20
14Afstandsbediening; Bewegingssensor alarm*; Airconditioning systeem.5
15––
16Alarm; Diagnostisch systeem aan boord.5
17––
18Airbagsysteem; Gewicht sensor passagier.10
19Adaptieve radar met cruise control*5
20Accelerator pedaal; Elektrisch verstelbare zijspiegels; Verwarmde achterstoelen*.7,5
21––
22Stoplichten5
23Panoramisch dak module20
24Immobillizer5

Zekeringen – laadruimte / kofferbak

Volvo XC60 – zekeringen – kofferbak / laadruimte
NummerBeschrijvingAmperages [A]
1Elektrische parkeerrem (linkerkant)30
2Elektrische parkeerrem (rechterkant)30
3Verwarmde achterruit30
4Trekhaak aansluiting 2*15
5Elektrische achterklep*20
6––
7––
8––
9––
10––
11Trekhaak aansluiting 1*40
12––

Volvo XC60 (2013) – schema van de zekeringkast

Productiejaar: 2013.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 (2013) is de zekering nr. 7 (12 V – laadruimte) en nr. 22 (12 V aansluitingen in de console tunnel) in de zekeringkast “A” onder het dashboard.

Zekeringen – motorruimte

Volvo XC60 – zekeringen – motorruimte

A – Bovenste motorruimte

B – Voorkant motorruimte

C – Onderste motorruimte

NummerBeschrijvingAmperages [A]
1Stroomonderbreker50
2Stroomonderbreker50
3Stroomonderbreker60
4Stroomonderbreker60
5Stroomonderbreker60
6––
7––
8Voorruit *20
9Ruitenwissers30
10––
11Airconditioning ventilator40
12––
13ABS-pomp40
14ABS-kleppen20
15––
16Actieve koplamp nivellering *10
17Centrale elektrische module20
18ABS5
19Stuurkracht afhankelijk van snelheid *5
20Motor controle module (ECM); Versnellingsbak; SRS. 10
21 Verwarmde ruitenwissers * 10
22 – –
23 Verlichtingspaneel 5
24 – –
25 – –
26 – –
27 Motorruimte zekeringkast 5
28 Extra koplampen * 20
29 Claxon 15
30 Relais spoelen; Motor controle module (ECM). 10
31 Controle module – automatische transmissie 15
32 Airconditioning compressor 15
33 Relais spoelen 5
34 Startmotor relais 30
35 Ontstekingsspoelen 20
36 Motor controle module (ECM); Throttle klep. 10
37 Injectie systeem 15
38 Motor kleppen 10
39 EVAP / verwarmde zuurstofsensor / injectie 15
40 Verwarming ventilatie van de motor 20
41 Brandstoflekdetectie 5
42 – –
43 Koelventilator 80
44 Servosterzo 100

Zekeringen – dashboard

Volvo XC60 – zekeringen – dashboard
Nummer Beschrijving Amperages [A]
1 Regen sensor* 5
2 SRS-systeem 10
3 ABS-remmen;

Elektrische parkeerrem.

 5
4 Acceleratorpedaal;

Verwarmde stoelen *.

 7,5
5 – –
6 ICM-display;

CD-speler en radio.

 15
7 Stuurwiel module 7,5
8 – –
9 Verlichting 15
10 Panoramisch dak module * 20
11 Reserve 7,5
12 – –
13 Voorste mistlamp * 15
14 Voorruit sproeiers 15
15 Adaptieve cruise control ACC * 10
16 – –
17 Bovenverlichting; 7,5
18 Informatie display 5
19 Elektrisch bestuurdersstoel * 5
20 Achterklepveger 15
21 Afstandsbediening; 5
22 Brandstofpomp 20
23 Elektronisch vergrendeling van het stuur 20
24 – –
25 Vergrendeling – tank, achterklep 10
26 Alarm sirene; 5
27 START / STOP ENGINE knop 5
28 Remlichtschakelaar 5

Zekeringen – laadruimte

Volvo XC60 – zekeringen – laadruimte

Module A (zwart)

Nummer Beschrijving Amperages [A]
1 Schakelaars in de bestuurdersportieren 25
2 Schakelaars in de passagiersportieren 25
3 Schakelaars in de achterportieren aan de bestuurderszijde 25
4 Schakelaars in de achterportieren aan de passagierszijde 25
5 – –
6 12 V aansluiting in de bagageruimte 15
7 Ontdooiing van de achterruit 30
8 – –
9 Trekhaak aansluiting 2 * 15
10 Elektrisch bestuurdersstoel * 25
11 Trekhaak aansluiting 1 * 40
12 Elektrische achterklep * 30

Module B (wit)

Nummer Beschrijving Amperages [A]
1 Parkeerhulp; 5
2 Four C controle module * 15
3 Verwarmde bestuurdersstoel * 15
4 Verwarmde passagiersstoel * 15
5 Verwarming van de achterstoelen – passagierszijde 15
6 AWD controle module 10
7 Verwarming van de achterstoelen – bestuurderszijde * 15
8 – –
9 Elektrisch passagiersstoel * 25
10 Keyless toegang * 20
11 Elektrische parkeerrem – bestuurderszijde * 30
12 – –

Module C (blauw)

Nummer Beschrijving Amperages [A]
1 Navigatiesysteem display * 10
2 – –
3 Subwoofer* 25
4 Sirius satelliet radio * 5
5 Audioversterker* 25
6 Audio systeem 15
7 Bluetooth handsfree kit 5
8 reserve –
9 reserve –
10 reserve –
11 reserve –
12 reserve –

Volvo XC60 (2011) – schema van de zekeringkast

Productiejaar: 2011.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 (2011) is de zekering nr. 25 (12 V aansluiting, voor- en achterstoelen) in de zekeringkast in de motorruimte en de zekering nr. 6 (12 V aansluiting in de laadruimte) in de zekeringkast van de kofferbak (module A). 2011-2012 – zekeringen nr. 7 (12 V aansluiting – laadruimte) en nr. 22 (12 V aansluitingen) in de zekeringkast “A” onder het dashboard.

Zekeringen – motorruimte

Volvo XC60 – zekeringen – motorruimte

A – Bovenste motorruimte

B – Voorkant motorruimte

C – Onderste motorruimte

NummerBeschrijvingAmperages [A]
1Stroomonderbreker50
2Stroomonderbreker50
3Stroomonderbreker60
4Stroomonderbreker60
5Stroomonderbreker60
6––
7––
8Voorruit *20
9Ruitenwissers30
10––
11Airconditioning ventilator40
12––
13ABS-pomp40
14ABS-kleppen20
15––
16Actieve koplamp nivellering *10
17Centrale elektrische module20
18ABS5
19Stuurkracht afhankelijk van snelheid *5
20Motor controle module (ECM); Versnellingsbak; SRS. 10
21 Verwarmde ruitenwissers * 10
22 – –
23 Verlichtingspaneel 5
24 – –
25 – –
26 – –
27 Motorruimte zekeringkast 5
28 Extra koplampen * 20
29 Claxon 15
30 Relais spoelen; Motor controle module (ECM). 10
31 Controle module – automatische transmissie 15
32 Airconditioning compressor 15
33 Relais spoelen 5
34 Startmotor relais 30
35 Ontstekingsspoelen 20
36 Motor controle module (ECM); Throttle klep. 10
37 Injectie systeem 15
38 Motor kleppen 10
39 EVAP / verwarmde zuurstofsensor / injectie 15
40 Verwarming ventilatie van de motor 20
41 Brandstoflekdetectie 5
42 – –
43 Koelventilator 80
44 Servosterzo 100

Zekeringen – dashboard

Volvo XC60 – zekeringen – dashboard
Nummer Beschrijving Amperages [A]
1 Regen sensor* 5
2 SRS-systeem 10
3 ABS-remmen;

Elektrische parkeerrem.

 5
4 Acceleratorpedaal;

Verwarmde stoelen *.

 7,5
5 – –
6 ICM-display;

CD-speler en radio.

 15
7 Stuurwiel module 7,5
8 – –
9 Verlichting 15
10 Panoramisch dak module * 20
11 Reserve 7,5
12 – –
13 Voorste mistlamp * 15
14 Voorruit sproeiers 15
15 Adaptieve cruise control ACC * 10
16 – –
17 Bovenverlichting; 7,5
18 Informatie display 5
19 Elektrisch bestuurdersstoel * 5
20 Achterklepveger 15
21 Afstandsbediening; 5
22 Brandstofpomp 20
23 Elektronisch vergrendeling van het stuur 20
24 – –
25 Vergrendeling – tank, achterklep 10
26 Alarm sirene; 5
27 START / STOP ENGINE knop 5
28 Remlichtschakelaar 5

Zekeringen – laadruimte

Volvo XC60 – zekeringen – laadruimte

Module A (zwart)

Nummer Beschrijving Amperages [A]
1 Schakelaars in de bestuurdersportieren 25
2 Schakelaars in de passagiersportieren 25
3 Schakelaars in de achterportieren aan de bestuurderszijde 25
4 Schakelaars in de achterportieren aan de passagierszijde 25
5 – –
6 12 V aansluiting in de bagageruimte 15
7 Ontdooiing van de achterruit 30
8 – –
9 Trekhaak aansluiting 2 * 15
10 Elektrisch bestuurdersstoel * 25
11 Trekhaak aansluiting 1 * 40
12 Elektrische achterklep * 30

Module B (wit)

Nummer Beschrijving Amperages [A]
1 Parkeerhulp; 5
2 Four C controle module * 15
3 Verwarmde bestuurdersstoel * 15
4 Verwarmde passagiersstoel * 15
5 Verwarming van de achterstoelen – passagierszijde 15
6 AWD controle module 10
7 Verwarming van de achterstoelen – bestuurderszijde * 15
8 – –
9 Elektrisch passagiersstoel * 25
10 Keyless toegang * 20
11 Elektrische parkeerrem – bestuurderszijde * 30
12 – –

Module C (blauw)

Nummer Beschrijving Amperages [A]
1 Navigatiesysteem display * 10
2 – –
3 Subwoofer* 25
4 Sirius satelliet radio * 5
5 Audioversterker* 25
6 Audio systeem 15
7 Bluetooth handsfree kit 5
8 reserve –
9 reserve –
10 reserve –
11 reserve –
12 reserve –

Volvo XC60 (2011) – schema van de zekeringkast

Productiejaar: 2011.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Volvo XC60 (2011) is de zekering nr. 25 (12 V aansluiting, voor- en achterstoelen) in de zekeringkast in de motorruimte en de zekering nr. 6 (12 V aansluiting in de laadruimte) in de zekeringkast van de kofferbak (module A). 2011-2012 – zekeringen nr. 7 (12 V aansluiting – laadruimte) en nr. 22 (12 V aansluitingen) in de zekeringkast “A” onder het dashboard.

Zekeringen – motorruimte

Volvo XC70 (2003-2016) – zekeringkast
  • Volvo V40 (2013-2019) – zekeringdoos
  • Volvo S70 (1998-1999) – zekeringdoos
  • Volvo V70 II (2000-2007) – batterij
  • Volvo V70 I (1996-2000) – batterij
  • Volvo S40 (2001-2012) – zekeringdoos
  • Volvo S60 Recharge Plug-in Hybrid (2021-2022) – zekeringdoos
    • Leggere  Volvo S40 I (1995-2004) - batterij

    Jeroen van Vliet

    Jeroen van Vliet

    Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
