Alfa Romeo Stelvio (2017-2022) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Alfa Romeo Stelvio 2017-2022, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Alfa Romeo Stelvio – schema van de zekeringkast
Productiejaar: 2017, 2018, 2019.
Sigarettenaansteker zekering (voedingsaansluiting) in de Alfa Romeo Stelvio is de zekering F94 in de zekeringkast.
Besturingseenheid passagierszijde

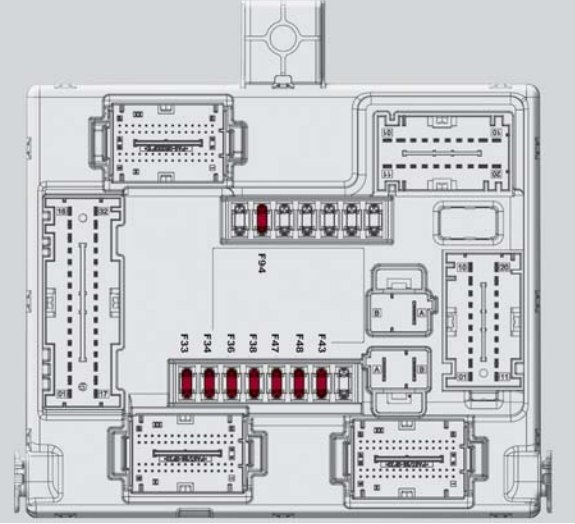

Locatie van de zekeringkast
De zekeringkast bevindt zich onder de voetensteun aan de passagierszijde.
Alfa Romeo – zekeringkast – besturingseenheid onder de voetensteun aan de passagierszijde
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruit (bestuurderszijde) | F33 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruit (passagierszijde) | F34 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding van het informatiesysteem en entertainment,
airconditioning, alarm, elektrisch inklapbare buitenspiegel, EOBD-systeem, USB-poort. |
F36 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Safe Lock apparaat
(ontgrendeling bestuurdersdeur – indien aanwezig); Ontgrendeling deur; Centrale vergrendeling. |
F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruitwisserspomp | F43 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch achterraam links | F47 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterraam rechts | F48 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmingsspoel van de achterruit;
Sigarettenaansteker. |
F94 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

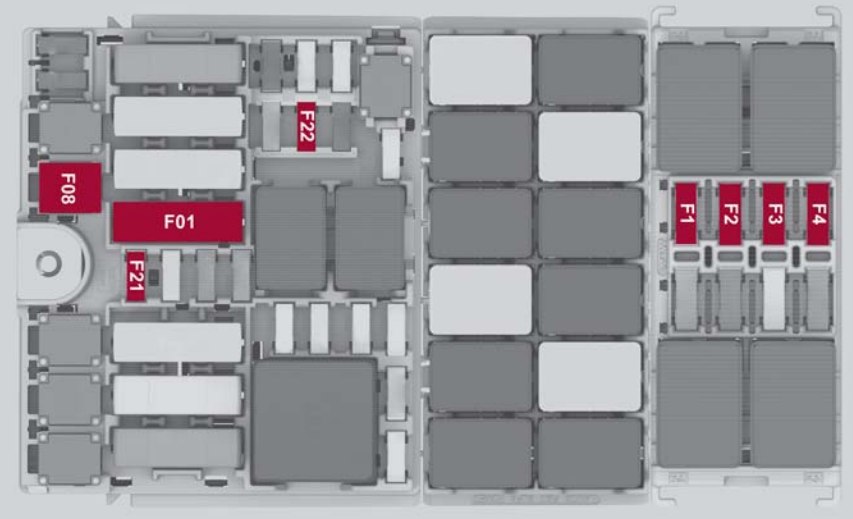

Toewijzing van de besturingseenheid van de kofferbak
Locatie van de zekeringkast
De zekeringkast bevindt zich aan de rechterzijde van de kofferbak achter het zijpaneel.
| Beschrijving | Nr | Amperages [A] |
| Ontvanger module (TTM / TTEBM) | F01 | 40 |
| Audio-installatie | F08 | 30 |
| I-Drive;
USB-poort; AUX; USB-lader. |
F21 | 10 |
| Voedingsaansluiting KL15 / 12V in de kofferbak | F22 | 20 |
| Voeding van de verlichting controller van de aanhanger (+30) | F1 | 20 |
| Voeding van de verlichting controller van de aanhanger (+30) | F2 | 15 |
| Aanhangwagen aansluiting (alleen EMEA) (+30) | F3 | 10 |
| Trekkhaak (+15) | F4 | 10 |
Schema van de zekeringen en relais – Alfa Romeo Stelvio
Betreft voertuigen geproduceerd in de jaren:
2020, 2021.

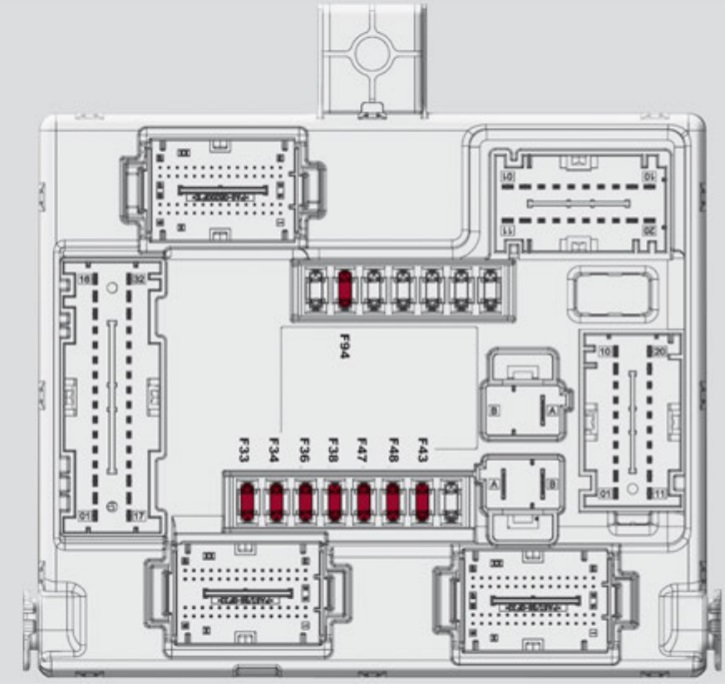

Zekeringkast onder de mat aan de passagierszijde
| Nummer | Beschrijving | Amperages [A] |
| F33 | Voorruit (bestuurderszijde) | 25 |
| F34 | Voorruit (passagierszijde) | 25 |
| F36 | Voeding van het informatiesysteem en entertainment, van het airconditioningsysteem, van het alarm; Voeding voor het inklappen van de buitenspiegels; EOBD-systeem; USB-poort. | 15 |
| F38 | Safe Lock apparaat (ontgrendeling van de bestuurdersdeur – indien aanwezig); Ontgrendeling van de deuren; Centrale vergrendeling. | 20 |
| F43 | Voorruitwisserspomp | 20 |
| F47 | Elektrisch achterraam links | 25 |
| F48 | Elektrisch achterraam rechts | 25 |
| F94 | Verwarmingsspoel van de achterruit | 15 |

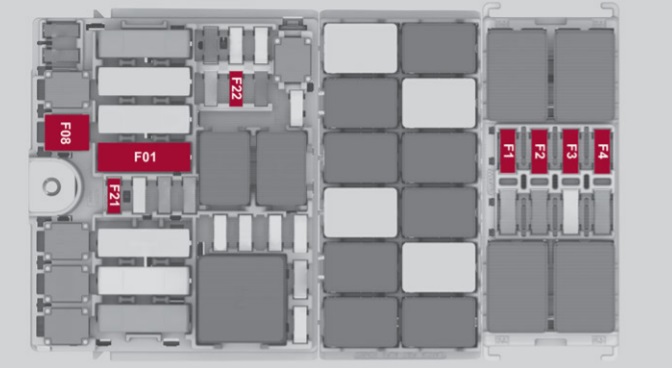

Zekeringkast in de kofferbak
| Nummer | Beschrijving | Amperages [A] |
| F01 | Ontvanger module (TTM/TTEBM) | 40 |
| F08 | Hi-Fi systeem | 30 |
| F21 | I-Drive; USB-poort; AUX; USB-lader. | 10 |
| F22 | KL15/a Voedingsaansluiting 12V in de kofferbak | 20 |
| F1 | Voeding van de verlichting controller van de aanhanger (+30) | 20 |
| F2 | Voeding van de verlichting controller van de aanhanger (+30) | 15 |
| F3 | Aanhangwagen aansluiting (alleen EMEA) (+30) | 10 |
| F4 | Trekkhaak (+15) | 10 |
Schema van de zekeringen en relais – Alfa Romeo Stelvio
Betreft voertuigen geproduceerd in de jaren:
2022.
Zekeringkast onder de voetensteun aan de passagierszijde
| Nummer | Beschrijving | Amperages [A] |
| F33 | Voorruit (bestuurderszijde) | 25 |
| F34 | Voorruit (passagierszijde) | 25 |
| F36 | Voeding van het informatiesysteem en entertainment, van het airconditioningsysteem, van het alarm; Voeding voor het inklappen van de buitenspiegels; EOBD-systeem; USB-poort. | 15 |
| F38 | Safe Lock apparaat (ontgrendeling van de bestuurdersdeur – indien aanwezig); Ontgrendeling van de deuren; Centrale vergrendeling. | 20 |
| F43 | Voorruitwisserspomp | 20 |
| F47 | Elektrisch achterraam links | 25 |
| F48 | Elektrisch achterraam rechts | 25 |
| F94 | Verwarmingsspoel van de achterruit | 15 |
Zekeringkast in de kofferbak
| Nummer | Beschrijving | Amperages [A] |
| F01 | Ontvanger module (TTM/TTEBM) | 40 |
| F08 | Hi-Fi systeem | 30 |
| F21 | I-Drive; USB-poort; AUX; USB-lader. | 10 |
| F22 | KL15/a Voedingsaansluiting 12V in de kofferbak | 20 |
| F1 | Voeding van de verlichting controller van de aanhanger (+30) | 20 |
| F2 | Voeding van de verlichting controller van de aanhanger (+30) | 15 |
| F3 | Aanhangwagen aansluiting (alleen EMEA) (+30) | 10 |
| F4 | Trekkhaak (+15) | 10 |
