Skoda Octavia (2005-2017) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Škoda Octavia (2005-2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Skoda Octavia (2005) – zekering schema

Productiejaar: 2005

Zekeringkast in de motorruimte

Nummer	Beschrijving	Amperages [A]
F1	ABS-pomp	30
F2	ABS-kleppen	30
F3	Comfortfunctie controle-eenheid	20
F4	Meetcircuit	5
F5	Toeter	20
F6	Ontstekingsspoelen	20
F7	Remlichtschakelaar	5
F8	Regelkleurkleppen	10
F9	Lambda-sonde, ontstekingstijd controle-eenheid	10
F10	Secundaire luchtpomp	5
	Uitlaatgas recirculatieklep	10
F11	Motor controle-eenheid	25/30
F12	Lambda-sonde	15
F13	Automatische transmissie controle-eenheid	15
F14	Niet toegewezen	–
F15	Startmotor	40
F 16	Voorruitwisser en richtingaanwijzers	15
F17	Instrumentenpaneel	10
F18	Audioversterker (audiosysteem)	30
F19	Radio	15
F20	Telefoon	5
F21	Niet toegewezen	–
F22	Niet toegewezen	–
F23	Niet toegewezen	–
F24	Controle-eenheid voor CAN-bus	10
F25	Niet toegewezen	–
F26	Motor controle-eenheid	10
	Voeding voor de motor controle-eenheid	5
F27	Verwarming of ventilatie van de motorbasis	10
F28	Automatische transmissie controle-eenheid	20
F29	Ontstekingsspoelen	10/20
F30	Niet toegewezen	–
F31	Voorruitwisser	30
F32	Kleppen	10
F33	Brandstofpomp, brandstofniveau sensor	15
F34	Niet toegewezen	–
F35	Niet toegewezen	–
F36	Niet toegewezen	–
F37	Niet toegewezen	–
F38	Lichten en zichtbaarheid	10
F39	Motorolie zender	5
F40	Voeding voor terminal 15 (contact aan)	20
F41	Niet toegewezen	–
F42	Luchtmassameter	10
	Brandstofpomp	5
F43	Vacuum pomp	20
F44	Niet toegewezen	–
F45	Lambda-sonde	15
F46	Niet toegewezen	–
F47	Centrale controle-eenheid, linker hoofdlichten	40
F48	Centrale controle-eenheid, rechter hoofdlichten	40
F49	Niet toegewezen	–
F50	Niet toegewezen	–
F51	Secundaire luchtpomp	40
	Controle-eenheid voor ontstekingstijd	50
F52	Voedingsrelais – terminal X a)	50
F53	Voeding voor zekeringen 32 tot 37 in het dashboard	50
F54	Radiateur ventilator	50
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

Zekeringkast in het dashboard van de Skoda Octavia 2005

Nummer	Beschrijving	Amperages [A]
1	Diagnosetool	10
2	ABS, ESP	5
3	Elektromechanische stuurbekrachtiging	10
4	Verwarming, airconditioning, elektrisch verstelbare stoelen	5
5	Niet toegewezen	–
6	Instrumentenpaneel	5
7	Lichten en zichtbaarheid	5
8	Spiegel met automatische verduisterfunctie	5
9	Haldex verbinding (4 × 4)	5
10	Telefoon	5
11	Trekkracht apparaat	5
12	Centrale vergrendeling	10
13	Diagnosetool, lichtschakelaar	10
14	Remlicht, automatische transmissie	5
15	Centrale controle-eenheid – binnenverlichting	7,5
16	Climatronic	10
17	Regen- en lichtsensor	5
18	Parkeerhulp, versnellingspook vergrendeling	5
19	Parkeerhulp	5
20	Niet toegewezen	–
21	Niet toegewezen	–
22	Climatronic luchtventilator	40
23	Voorruit	30
24	Aansteker	25
25	Achterruitverwarming	25
26	Voeding in de kofferbak	20
27	Brandstofpomp relais	15
28	Niet toegewezen	–
29	Motor controle-eenheid	10
30	Airbag	5
31	Automatische transmissie, achteruitrijlichten	5
32	Achterraam elektrisch	30
33	Elektrisch schuifdak	25
34	Niet toegewezen	–
35	Alarm systeem	5
36	Verlichting van de koplampen	20
37	Verwarming van de voorstoelen	30
38	Niet toegewezen	–
39	Niet toegewezen	–
40	Climatronic luchtventilator	40
41	Achterruitenwisser	15
42	Reinigingspomp voorruit	15
43	Trekkracht apparaat	15
44	Trekkracht apparaat	20
45	Trekkracht apparaat	15
46	Verwarmde spuitmond voorruit	5
47	Niet toegewezen	–
48	Niet toegewezen	–
49	Lichtschakelaar	5

Skoda Octavia (2007) – zekering schema

Productiejaar: 2007.

Sigarettenaansteker zekering (voeding) in de Skoda Octavia (2007) is de zekering 24 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Versie 1

Nr	Beschrijving	Amp [A]
F1	ABS-pomp	30
F2	ABS-kleppen	30
F3	Niet toegewezen	–
F4	Meetcircuit	5
F5	Toeter	15
F6	Brandstofdosering klep	15
F7	Niet toegewezen	–
F8	Niet toegewezen	–
F9	Actieve koolfilter; Uitlaatgas recirculatieklep,	10
F10	Diagnosetool lekdetectie	10
F11	Lambda-sonde voor de katalysator; Motor controle-eenheid.	10
F12	Lambda-sonde na de katalysator	10
F13	Automatische transmissie controle-eenheid	15
F14	Niet toegewezen	–
F15	Koelvloeistofpomp	10
F 16	Voorruitwisser en richtingaanwijzers.	5
F17	Meetinstrument	5
F18	Audioversterker (audiosysteem)	30
F19	Radio	15
F20	Telefoon	5
F21	Niet toegewezen	–
F22	Niet toegewezen	–
F23	Motor controle-eenheid	10
F24	CAN-bus controle-eenheid	5
F25	Niet toegewezen	–
F26	Niet toegewezen	–
F27	Niet toegewezen	–
F28	Motor controle-eenheid	25
F29	Start voor de werking van de koelvloeistofpomp.	5
F30	Controle-eenheid voor extra verwarming.	30
F31	Voorruitwisser	30
F32	Niet toegewezen	–
F33	Niet toegewezen	–
F34	Niet toegewezen	–
F35	Niet toegewezen	–
F36	Niet toegewezen	–
F37	Niet toegewezen	–
F38	Radiateur ventilator, kleppen	10
F39	Clutch pedaal schakelaar; Rempedaal schakelaar.	5
F40	Ontstekingsspoelen	20
F41	Niet toegewezen	–
F42	Start van de brandstofpomp	5
F43	Niet toegewezen	–
F44	Niet toegewezen	–
F45	Niet toegewezen	–
F46	Niet toegewezen	–
F47	Controle-eenheid, linker hoofdlichten.	30
F48	Controle-eenheid, rechter hoofdlichten.	30
F49	Voeding voor terminal 15 (contact aan).	40
F50	Niet toegewezen	–
F51	Niet toegewezen	–
F52	Voedingsrelais – terminal X a)	40
F53	Accessoires	50
F54	Niet toegewezen	–
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

Versie 2

Nr	Beschrijving	Amp [A]
F1	Niet toegewezen	–
F2	Voorruitwisser en richtingaanwijzers.	5
F3	Meetcircuit	5
F4	ABS-kleppen	30
F5	Automatische transmissie controle-eenheid	15
F6	Meetinstrument	5
F7	Niet toegewezen	–
F8	Radio	15
F9	Telefoon	5
F10	Motor controle-eenheid, hoofd relais.	5
F11	Controle-eenheid voor extra verwarming	20
F12	Controle-eenheid voor CAN-bus	5
F13	Motor controle-eenheid	15
F14	Ontsteking	20
F15	Lambda-sonde, NOx sensor; Brandstofpomp relais.	15
	Relais van het gloeibougiesysteem	5
F 16	ABS-pomp	30
F17	Toeter	15
F18	Versterker voor digitale audio processor.	30
F19	Voorruitwisser	30
F20	Niet toegewezen	5
F21	Lambda-sonde	15
F22	Clutch pedaal schakelaar; Rempedaal schakelaar.	5
F23	Secundaire luchtpomp	5
	Luchtmassameter	10
	Hogedruk brandstofpomp	15
F24	Actieve koolfilter; Uitlaatgas recirculatieklep.	10
F25	Geschikte verlichting systeem	30
F26	Linker verlichtingssysteem	30
F27	Secundaire luchtpomp	40
	Voorverwarming	50
F28	Voeding terminal 15; Startmotor.	40
F29	Voeding terminal 30	50
F30	Terminal Xa)	40
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

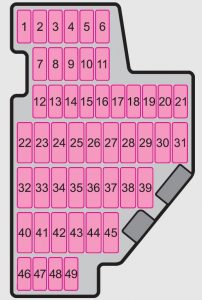

Zekeringkast in het dashboard

Nr	Beschrijving	Amp [A]
1	Diagnosetool; Motor controle-eenheid; Elektrische brandstofpomp.	10
2	ABS controle-eenheid, ESP	5
3	Airbag	5
4	Verwarming; Airconditioning; Achteruitrijlichten.	5
5	Controle-eenheid voor het afstellen van de koplampen.	5
6	Meetinstrument; Automatische transmissie controle-eenheid; Elektromechanische stuurbekrachtiging controle-eenheid; Parkeerhulp; Haldex koppeling.	5
7	Niet toegewezen	–
8	Niet toegewezen	–
9	Niet toegewezen	–
10	Niet toegewezen	–
11	Niet toegewezen	–
12	Centrale vergrendeling	10
13	Diagnosetool; Lichtschakelaar; Remlicht.	10
14	Automatische transmissie controle-eenheid; Versnellingspook vergrendeling.	5
15	Centrale controle-eenheid – binnenverlichting.	7,5
16	Climatronic	10
17	Niet toegewezen	–
18	Parkeerhulp	5
19	Controle-eenheid voor het detecteren van een aanhangwagen.	5
20	Hellingstart assistent	5
21	Niet toegewezen	–
22	Climatronic ventilator	40
23	Voorruit	30
24	Aansteker	25
25	Achterruitverwarming	25
26	Diagnosetool voeding in de kofferbak	20
27	Brandstofpomp relais; Injectoren (dieselmotor)	15
28	Niet toegewezen	–
29	Motor controle-eenheid; Ventilatie verwarming van de motorbasis.	10
30	Automatische transmissie controle-eenheid	20
31	Vacuum pomp	20
32	Achterraam elektrisch	30
33	Elektrisch schuifdak	25
34	Controle-eenheid voor comfortfuncties.	20
35	Alarm systeem	5
36	Verlichting van de koplampen	20
37	Verwarming van de voorstoelen	30
38	Verwarming van de achterstoelen	30
39	Niet toegewezen	–
40	Climatronic luchtventilator	40
41	Achterruitenwisser	15
42	Reinigingspomp voorruit	15
43	Trekkracht apparaat	15
44	Trekkracht apparaat	20
45	Trekkracht apparaat	15
46	Verwarmde spuitmond voorruit	5
47	Niet toegewezen	–
48	Niet toegewezen	–
49	Lichtschakelaar	5

Skoda Octavia (2009) – zekering schema

Productiejaar: 2009.

Sigarettenaansteker zekering (voeding) in de Skoda Octavia (2009) is de zekering 24 in de zekeringkast op het dashboard.

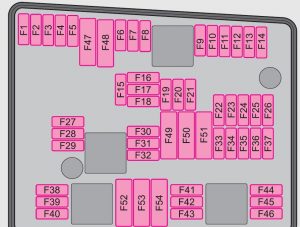

Zekeringkast in de motorruimte

Versie 1

Nr	Beschrijving	Amperages [A]
F1	Centrale controle-eenheid; Rechter hoofdlicht; Rechter achterlicht.	30
F2	ABS-kleppen	30
F3	Vacuum	–
F4	Meetcircuit	5
F5	Toeter	15
F6	Vacuum	–
F7	Brandstofdosering klep	15
F8	Vacuum	–
F9	Actieve koolfilter; Uitlaatgas recirculatieklep.	10
F10	Diagnosetool lekdetectie	10
F11	Lambda-sonde voor de katalysator; Motor controle-eenheid.	10
F12	Lambda-sonde na de katalysator	10
F13	Automatische transmissie controle-eenheid	15
F14	Niet toegewezen	–
F15	Koelvloeistofpomp	10
F 16	Niet toegewezen	–
F17	Dashboard; Voorruitwisser; Richtingaanwijzers.	5
F18	Audioversterker (audiosysteem)	30
F19	Radio	15
F20	Telefoon	5
F21	Niet toegewezen	–
F22	Niet toegewezen	–
F23	Motor controle-eenheid	10
F24	CAN-bus controle-eenheid	5
F25	Niet toegewezen	–
F26	Niet toegewezen	–
F27	Niet toegewezen	–
F28	Motor controle-eenheid	15
F29	Start voor de werking van de koelvloeistofpomp	5
F30	Controle-eenheid voor extra verwarming	20
F31	Voorruitwisser	30
F32	Niet toegewezen	–
F33	Niet toegewezen	–
F34	Niet toegewezen	–
F35	Niet toegewezen	–
F36	Niet toegewezen	–
F37	Niet toegewezen	–
F38	Radiateur ventilator, kleppen	10
F39	Clutch pedaal schakelaar; Rempedaal schakelaar.	5
F40	Ontstekingsspoelen	20
F41	Niet toegewezen	–
F42	Start van de brandstofpomp	5
F43	Niet toegewezen	–
F44	Niet toegewezen	–
F45	Niet toegewezen	–
F46	Niet toegewezen	–
F47	Controle-eenheid centrale; Linker hoofdlichten.	30
F48	ABS-pomp	40
F49	Voeding voor terminal 15 (contact aan)	40
F50	Niet toegewezen	–
F51	Niet toegewezen	–
F52	Voedingsrelais – terminal X a)	40
F53	Accessoires	50
F54	Niet toegewezen	–
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

Versie 2

Nr	Beschrijving	Amperages [A]
F1	Niet toegewezen	–
F2	Automatische transmissie controle-eenheid DQ 200	30
F3	Meetcircuit	5
F4	ABS-kleppen	30/20
F5	Automatische transmissie controle-eenheid	15
F6	Indicatoren set; Voorruitwisser; Richtingaanwijzers.	5
F7	Voeding terminal 15; Startmotor.	40
F8	Radio	15
F9	Telefoon	5
F10	Motor controle-eenheid; Hoofd relais.	5/10
F11	Controle-eenheid voor extra verwarming	20
F12	Controle-eenheid voor CAN-bus	5
F13	Motor controle-eenheid	15/30
F14	Ontsteking	20
F15	Lambda-sonde; NOx sensor; Brandstofpomp relais.	15
	Relais van het gloeibougiesysteem	5
F16	Centrale controle-eenheid; Rechter hoofdlicht; Rechter achterlicht.	30
F17	Toeter	15
F18	Versterker voor digitale audio processor	30
F19	Voorruitwisser	30
F20	Niet toegewezen	5
F21	Lambda-sonde	10/15
F22	Clutch pedaal schakelaar; Rempedaal schakelaar.	5
F23	Secundaire luchtpomp	5
	Luchtmassameter	10
	Hogedruk brandstofpomp	15
F24	Actieve koolfilter; Uitlaatgas recirculatieklep.	10
F25	ABS-pomp	30/40
F26	Centrale controle-eenheid; Linker hoofdlicht; Linker achterlicht.	30
F27	Secundaire luchtpomp	40
	Voorverwarming	50
F28	Niet toegewezen	–
F29	Voeding terminal 30	50
F30	Terminal Xa)	40
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

Zekeringkast in het dashboard

Nr	Beschrijving	Amperages [A]
1	Diagnosetool; Motor controle-eenheid; Elektrische brandstofpomp.	10
2	ABS controle-eenheid, ESP	5
3	Airbag	5
4	Verwarming; Airconditioning; Achteruitrijlichten.	5
5	Controle-eenheid voor het afstellen van de koplampen.	5
6	Dashboard; Automatische transmissie controle-eenheid; Elektromechanische stuurbekrachtiging controle-eenheid; Parkeerhulp; Haldex koppeling.	5
7	Niet toegewezen	–
8	Niet toegewezen	–
9	Niet toegewezen	–
10	Niet toegewezen	–
11	Niet toegewezen	–
12	Centrale vergrendeling	10
13	Diagnosetool; Lichtschakelaar; Remlicht.	10
14	Automatische transmissie controle-eenheid; Versnellingspook vergrendeling.	5
15	Centrale controle-eenheid – binnenverlichting.	7,5
16	Climatronic	10
17	Niet toegewezen	–
18	Niet toegewezen	–
19	Controle-eenheid voor het detecteren van een aanhangwagen	5
20	Links afslaan lichten	10
21	Rechts afslaan lichten	10
22	Climatronic ventilator	40
23	Voorruit	30
24	Aansteker	25
25	Achterruitverwarming	25
	Achterruitverwarming; Stationaire verwarming en ventilatie	30
26	Diagnosetool voeding in de kofferbak	20
27	Brandstofpomp relais; Injectoren (dieselmotor).	15
28	Niet toegewezen	–
29	Motor controle-eenheid; Ventilatie verwarming van de motorbasis.	10
30	Automatische transmissie controle-eenheid	20
31	Vacuum pomp	20
32	Achterraam elektrisch	30
33	Elektrisch schuifdak	25
34	Controle-eenheid voor comfortfuncties.	20
35	Alarm systeem	5
36	Verlichting van de koplampen	20
37	Verwarming van de voorstoelen	30
38	Verwarming van de achterstoelen	30
39	Niet toegewezen	–
40	Climatronic luchtventilator	40
41	Achterruitenwisser	15
42	Reinigingspomp voorruit	15
43	Trekkracht apparaat	15
44	Trekkracht apparaat	20
45	Trekkracht apparaat	15
46	Verwarmde spuitmond voorruit	5
47	Relais voor stationaire verwarming	5
48	Niet toegewezen	–
49	Lichtschakelaar	5

Skoda Octavia (2017) – zekering schema

Productiejaar: 2017.

Sigarettenaansteker zekering (voeding) in de Skoda Octavia (2017) is de zekering 40 in de zekeringkast op het dashboard.

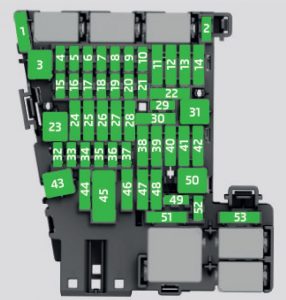

Zekeringkast in het dashboard

Nr	Beschrijving
1	Niet toegewezen
2	Niet toegewezen
3	Spanningsstabilisator voor taxi
4	Verwarmd stuurwiel
5	Databus
6	Alarm sensor
7	Airconditioning; Verwarming; Ontvanger van de draadloze afstandsbediening voor stationaire verwarming; Automatische transmissie schakelaar.
8	Lichtschakelaar; Regen sensor; Diagnosetool; Omgevingsverlichting; Controle-eenheid voor de voorlichten.
9	Vierwielaandrijving
10	Infotainment display
11	Licht – links
12	Infotainment
13	Veiligheidsgordel spanner – bestuurderszijde
14	Luchtventilator voor airconditioning, verwarming
15	Elektronische stuurbekrachtiging vergrendeling
16	Telefoonbox, draadloos opladen van de telefoon
17	Indicatoren set, verbinding met waarschuwing
18	Terugrijcamera
19	KESSY-systeem
20	Bediening onder het stuur
21	Adaptieve demper
22	Trekkracht apparaat – elektrische aansluiting
23	Panoramisch dak dat open kan en schuift
24	Licht
25	Centrale vergrendeling – linker voorportier; Linker raam; Verwarming van de buitenspiegels, Opvouwbare spiegels, Verstelling van de spiegels.
26	Verwarming van de voorstoelen
27	Interieurverlichting
28	Trekkracht apparaat – linker licht
29	Niet toegewezen
30	Verwarming van de achterstoelen
31	Niet toegewezen
32	Parkeerhulp (geassisteerd parkeren)
33	Airbag schakelaar voor noodverlichting.
34	TCS; ESC; Bandenspanning monitoring; Airconditioning; Achteruitrijlicht schakelaar; Spiegel met automatische verduistering; START-STOP; Verwarming van de achterstoelen; Sportgeluid generator.
35	Verlichting van de koplampen; Diagnosetool; Sensor (camera) achter de voorruit; Radar sensor.
36	Rechter hoofdlicht
37	Linker hoofdlicht
38	Trekkracht apparaat – rechter licht
39	Centrale vergrendeling – rechter voorportier; Raam omhoog – rechts; Rechter spiegel: verwarming, opvouwfunctie, spiegeloppervlak verstelling.
40	12V voeding.
41	Veiligheidsgordel spanner – passagierszijde
42	Centrale vergrendeling – achterdeuren; Koplampen reiniger; Verlichting.
43	Geluidversterker
44	Trekkracht apparaat – elektrische aansluiting
45	Elektrisch verstelbare stoelen
46	230V voeding.
47	Achterruitenwisser
48	Blind spot monitoring assistentiesysteem.
49	Motor start; Koppelpedaal schakelaar.
50	Kofferbak openen
51	Multifunctionele eenheid voor taxi
52	Spanningsstabilisator voor taxi; USB-aansluiting.
53	Verwarmde achterruit

Zekeringkast in de motorruimte

Nr	Beschrijving
1	ESC, ABS
2	ESC, ABS
3	Motor controle-eenheid
4	Radiateur ventilator; Temperatuur sensor olie; Luchtstroommeter; Brandstofdruk regelklep; Hulp verwarming; Veiligheid olie klep; Uitlaatgas recirculatieklep.
5	Ontstekingsspoel relais CNG; Brandstofinjectoren; Brandstofdosering klep.
6	Rem sensor
7	Koelvloeistofpomp; Radiateur kleppen; Olie druk klep; Transmissie olie klep.
8	Lambda-sonde
9	Ontsteking; Verwarming; Uitlaatgas klep; Verwarming ventilatie van de motorbasis.
10	Brandstofpomp; Ontsteking.
11	Hulp verwarming
12	Hulp verwarming
13	Automatische transmissie
14	Verwarmde voorruit
15	Toeter
16	Ontsteking; Brandstofpomp; CNG relais.
17	ABS; ESC; Motor controle systeem; Relais voor verwarmde voorruit.
18	Databus; Batterij gegevens module.
19	Wissers
20	Alarm systeem
21	Verwarmde voorruit
22	Motor controle systeem; Spanningsstabilisator voor taxi.
23	Starten
24	Hulp verwarming
31	Vacuum pomp
32	Niet toegewezen
33	Oliepomp voor automatische transmissie
34	Voor differentieel
35	Niet toegewezen
36	Niet toegewezen
37	Aux
39	Niet toegewezen

Post correlati:

1. Skoda Rapid Spaceback – zekeringdoos
2. Skoda Yeti (2009-2017) – zekeringdoos
3. Skoda Octavia (2017-2019…) – zekeringkast
4. Skoda Superb (2015-2022) – zekeringkast
5. Skoda Rapid (vanaf 2012) – batterij
6. Skoda Citigo (sinds 2011) – batterij
