Hyundai Tucson 1 (ix35) – zekeringdoos

In dit artikel vind je de diagrammen van de zekeringkast van de Hyundai Tucson 1 (ix35), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

2004, 2005, 2006, 2007, 2008, 2009 en 2010

Passagierscompartiment

Zekeringkast

Bevindt zich aan de linkerkant van het dashboard, achter het beschermdeksel.

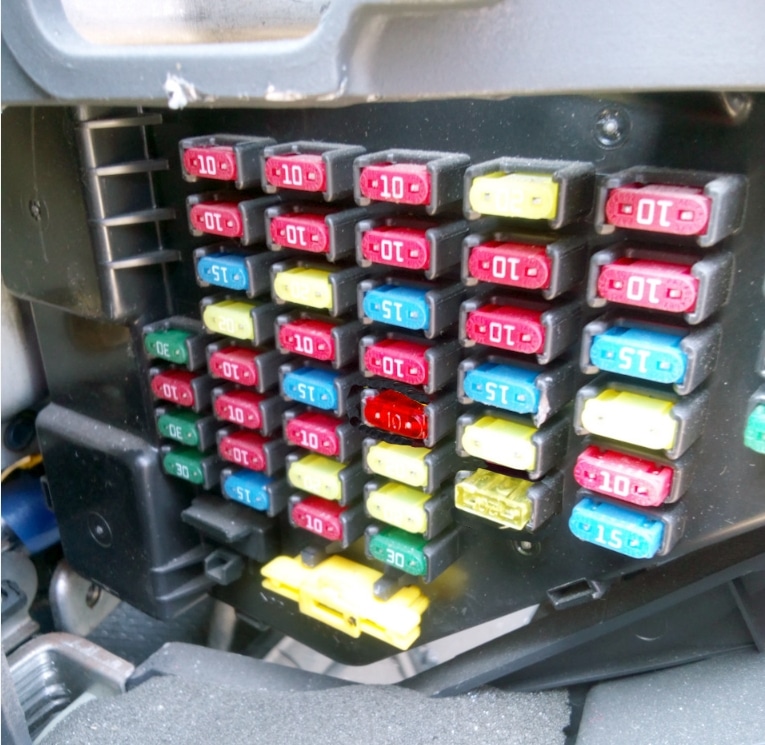

Voorbeeldfoto

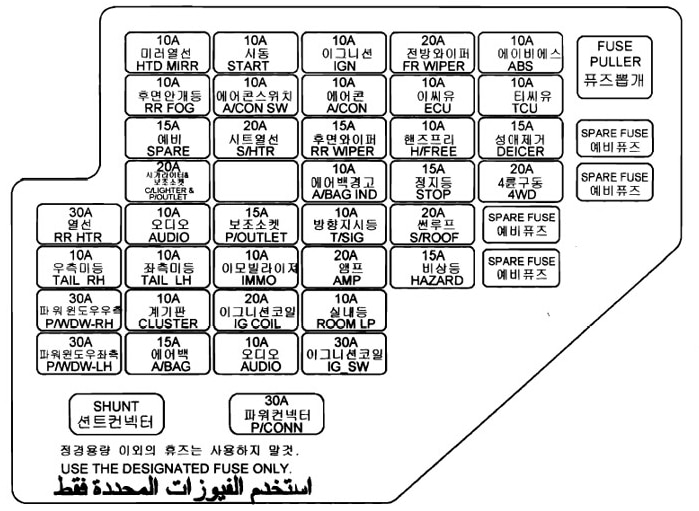

Schema

Taken

IG-SW	Contactschakelaar 30A
STANZA LP	10A Interieurverlichting, airconditioning, digitale klok, ETASM / TASM, sleutel in contact niet verwijderd
AMP	Audiosysteem 20A
T / SIG	Noodknop 10A, automatisch buitenverlichtingssysteem en lichtsensor, schakelaar voor de versnellingsbak
A/TORBA IND	10A Set van indicatoren
TERGICRISTALLO POSTERIORE	15A Beschermingsrelais
A / KON	10A Controle van het schuifdak, airconditioningcontroller, relais van de airconditioning ventilator. ETASM / TASM
IGN	Verwarmingsrelais 10A RTS, verwarmingsrelais van de brandstoffilter, controle-eenheid voor dagrijverlichting, relais voor het schakelen van de koplampen
RISK	10A Alarmknop, relais van het alarm, immobiliser controle-eenheid (auto met 2,7 liter benzinemotor)
S/TETTO	20A Elektrisch schuifdak, relais van de centrale vergrendeling
FERMARE	15A Remlichtschakelaar, controle-eenheid voor het sluiten van de buitenspiegels
H/GRATIS	10A Niet gebruikt
ECU	10A Cruisecontrol, remlicht, antislipsysteem, stabiliteitscontrolesysteem, vierwielaandrijving controller, motorcontroller, motor- en versnellingsbakcontroller, versnellingsbakcontroller, voertuigsnelheidssensor
TERGICRISTALLO FF	20A Ruitensproeimotor, buitenverlichting en richtingaanwijzer schakelaar
4WD	20A Controle-eenheid voor vierwielaandrijving
DEGELATORE	15A Verwarmingselement van de voorruit
TCU	10A Versnellingsbakcontrole-eenheid (voertuigen met 2,7 liter benzinemotor en dieselmotor)
SEZIONE	10A Versnellingssensor, ESP, ABS
P / FINESTRA -LH	30A Elektrische ramen motoren voor de linker deur
PWDW-RH	30A Elektrische ramen motoren voor de rechter deur
CODA DESTRA	10A Achterlicht rechts, licht in het dashboard
RR HTR	30A Verwarmde achterruit
BORSA	15A Controle-eenheid van de airbags
GRUPPO	10A Set van indicatoren, ETASM / TASM
CODA LH	10A Linker koplamp, achterlicht links, kentekenplaat verlichting
AUDIO	10A Digitale klok, audiosysteem, controle-eenheid voor het sluiten van de buitenspiegels, elektrische aandrijvingen voor het aanpassen van de buitenspiegels en schakelaar voor het sluiten van de spiegels
C/ ACCENDINO č P/ USCITA	Aansteker 20A
DI RISERVA	15A Reserve zekering
RR FOG	10A Achter mistlamp
HTD MIRR	10A Elektrische buitenspiegels links en rechts, elektrisch inklapbare spiegels. Schakelaar van de verwarmde achterruit
AUDIO	Audiosysteem 10A
COIL IG	Ontstekingsspoel 20A (voertuigen met 2,7 liter benzinemotor)
IMMO	10A Immobiliser controle-eenheid (voertuigen met 2,7 liter benzinemotor)
P/ USCITA	15A Achterste 12V aansluiting
S/HTR	20A Verwarmingselementen van de stoelen
A/CON SW	10A Airconditioning controle-eenheid (handmatige airconditioning)
INIZIO	10A Alarm relais, schakelaar van de versnellingsbak, contactvergrendelingsschakelaar;

De zekeringen gemarkeerd als C/LIGHTER of P/OUTLET zijn verantwoordelijk voor de aansteker of extra aansluitingen.

Relaiskast

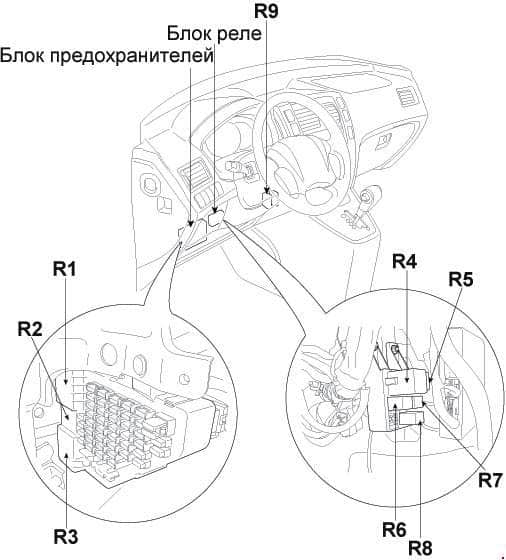

Schema van de relais in het passagierscompartiment

Functies

• R1 Verwarmingsrelais van de achterruit
• Relais van de achterlichten R2
• R3 Relais van de voedingsraam
• Relais van de richtingaanwijzer R4
• R5 Alarm relais
• R6 Relais van de achter mistlamp
• R7 Alarm relais
• R8 Verwarmingsrelais van de voorruit
• R9 Relais van de centrale vergrendeling

Motorcompartiment

Hoofd zekeringkast

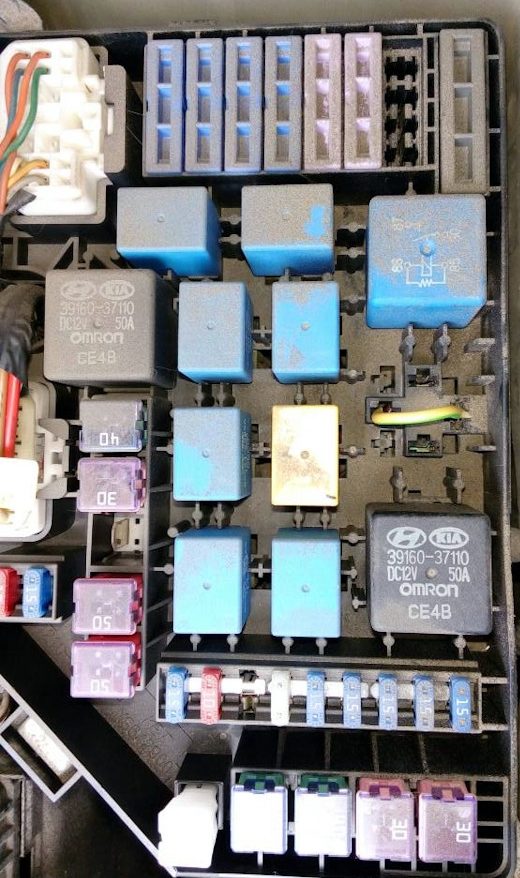

Bevindt zich aan de linkerkant van het motorcompartiment, naast de accu.

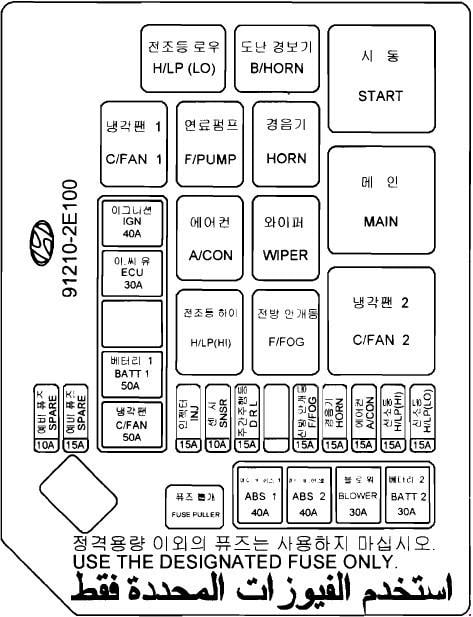

Schema

Bestemming

IGN	30A Startmotor relais, contactswitch
ECU	30A Motorcontrole-eenheid, brandstofpomp, airconditioning, generator, automatische versnellingsbak controle-eenheid
WAT #1	50A Contactswitch, 12 V aansluiting in het passagierscompartiment
C/VENTILATORE	Elektrische koelventilator 50A
ABS n. 1	30A ABS, ESP
ABS n. 1	40A ABS, stabiliteitscontrolesysteem ESP
VENTILATORE	Airconditioning ventilator 30A
WAT # 2	30A Contactswitch, 12 V aansluiting in het passagierscompartiment
INJ	Injectoren 15A
SNSR	10A Elektrische koelventilator, remlichtschakelaar, lambda-sonde, motorcontrole-eenheid en versnellingsbak controle-eenheid
DRL	15A Dagrijverlichting
F / FOG	15A Mistlampen
CLACSON	15A Toeter
A / KON	Airconditioning 15A
Hoog/laag (hoog)	15A Koplampen (grootlicht)
H/LP(BASSO)	15A Koplampen (dimlicht)

Decodering van de relais

INIZIO	Startmotor relais
PRINCIPALE	Hoofd relais
C/VENTILATORE #2	Koelventilator relais (lage snelheid)
B/CLACSON	Toeter relais (alarm)
CLACSON	Toeter relais
TERGICRISTALLO	Ruitenwisser relais
F / FOG	Relais van de voor mistlampen
H/LP (BASSO)	Relais van de dimlichten
F/POMPA	Brandstofpomp relais
A / KON	Airconditioning relais
Hoog/laag (hoog)	Relais van de grootlichten
C/VENTILATORE #1	Koelventilator relais (hoge snelheid)

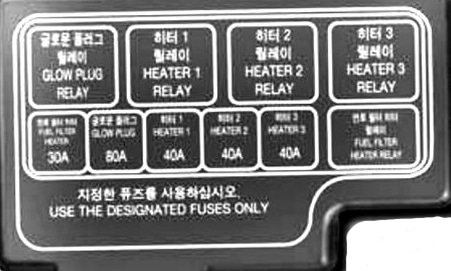

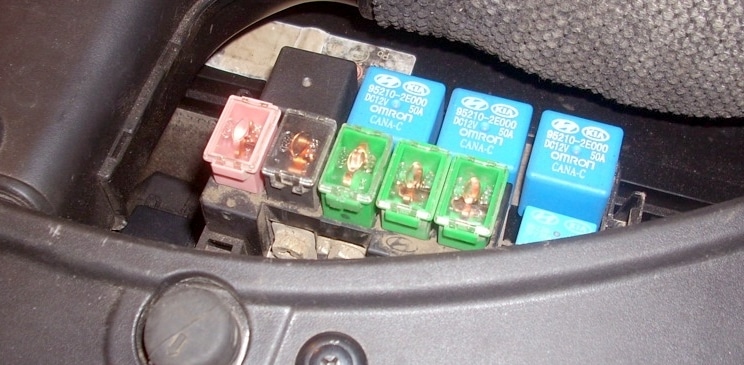

Aanvullende kast

Geïnstalleerd in modellen met een dieselmotor.

Legenda

Ontmoeting

GLOEDRELAIS	Verwarmingsspiraal relais
VERWARMINGSRELAIS 1	PTC verwarming relais 1
VERWARMINGSRELAIS 2	PTC verwarming relais 2
VERWARMINGSRELAIS 3	PTC verwarming relais 3
FILTER BRANDSTOF RELAIS VAN DE VERWARMER	Verwarmingsrelais van de brandstoffilter
VERWARMING VAN DE BRANDSTOFFILTER	30A Verwarming van de brandstoffilter
GLOED	Stekker 80A voor het starten van de verwarming
VERWARMING1	PTC verwarming 40A 1
VERWARMING 2	PTC verwarming 40A 2
VERWARMING3	PTC verwarming 40A 3
