In dit artikel vind je de schema’s van de zekeringkast van de Alfa Romeo 156 (2003-2006), je krijgt informatie over de positie van de zekeringpanelen in de auto en je leert de toewijzing van elke zekering (zekeringlay-out).
Productiejaar: 2003, 2004, 2005, 2006.
Zekering sigarettenaansteker (voedingsaansluiting) in de Alfa Romeo 156 (2003-2006) is zekering 9 in de zekeringkast.

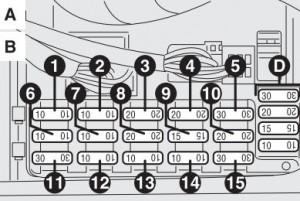

Alfa Romeo 156 FL – hoofdzekeringkast
Relais
Beschrijving
a
Relais dimlichten
b
Relais zonnedak, stoelverwarming, achterruitverwarming, elektrische stoelverstelling
Alfa Romeo 156 FL – hoofdzekeringen – symbolen
Alfa Romeo 156 FL – boven de hoofdzekeringkast

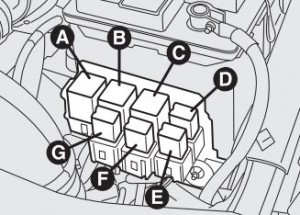

Alfa Romeo 156 FL – zekeringen – dashboard Alfa Romeo 156 FL – zekeringen – motorruimte – relais Alfa Romeo 156 FL – zekeringen – relais motorruimte
Relais
Beschrijving
a
Motor koeler ventilator relais 2. snelheid (T.SPARK versies)
b
Motor koeler ventilator relais 1. snelheid
c
Brandstofpomp relais
d
Injectie elektronisch relais
e
Airconditioning compressor relais
f
Timer relais variator (alleen 1.6 T.SPARK) of relais 2. snelheid motor koeler ventilator (alleen 2.5 V6 24 V, JTD en JTD 16 V Multijet versies)
g
Verwarming brandstofolie relais (alleen Diesel versies)
Alfa Romeo 156 FL – zekeringen – motorruimte – relais (JTD versie) In het geval van versies met een Diesel motor, afhankelijk van de geïnstalleerde opties, is er een tweede houder voor de volgende zekeringen bevestigd aan de achterwand van de motorruimte.
Alfa Romeo 156 FL – zekeringen – motorruimte – relais (diesel)
Relais
Beschrijving
a
MAXI-ZEKERING
30A
Extra verwarming cabine relais van tweede niveau
b
MAXI-ZEKERING
30A
Extra verwarming cabine relais van eerste niveau
Verlichting
Zekering
Amperages [A]
Positie
Linker voorzijlicht
7
10
Hoofdzekeringkast
Rechter voorzijlicht
6
10
Hoofdzekeringkast
Linker achterzijlicht
6
10
Hoofdzekeringkast
Rechter achterlicht
7
10
Hoofdzekeringkast
Linker dimlicht / xenonlichten (optioneel)
8
20
Hoofdzekeringkast
Rechter dimlicht / xenonlichten (optioneel)
4
20
Hoofdzekeringkast
Linker grootlicht
2
20
Hoofdzekeringkast
Rechter grootlicht
1
10
Hoofdzekeringkast
Cruise control (optioneel)
13
10
Hoofdzekeringkast
Linker kentekenverlichting
7
10
Hoofdzekeringkast
Rechter kentekenverlichting
6
10
Hoofdzekeringkast
Achterspeakers / audio-installatie
13
10
Hoofdzekeringkast
Linker mistachterlicht
7
10
Hoofdzekeringkast
Rechter mistachterlicht
6
10
Hoofdzekeringkast
Knipperlichten – noodverlichting
14
10
Hoofdzekeringkast
Mistlampen
16
15
Boven de hoofdzekeringkast
Interieurverlichting en dashboardverlichting
12 – 13
10
Hoofdzekeringkast
HI-FI BOSE systeem
9
25
Boven de hoofdzekeringkast
Beschrijving
Zekering
Amperages [A]
Positie
Voorruitwisser, voorruit sproeier / Achterruitwisser / regensensor (optioneel)
10
20
69
Claxon
11
20
69
GSM Box voor Connect / Navigator – elektronisch waarschuwingssysteem
13
10
69
Elektrische voorramen
5
30
69
Elektrisch linker achterraam
4
20
71
Elektrisch rechter achterraam
5
20
71
Deurslot systeem – kofferverlichting
3
20
69
Elektrische kofferdekselopening
7
30
71
Achterruitverwarming
15
30
69
Verstelling zijspiegels
13
10
69
Ontdooiing zijspiegel
15
30
69
Sigarettenaansteker / Geurensensor
9
15
69
Verlichting koplampen
1
20
72
Verstelapparaat koplampen
4
10
69
Meetinstrument
12
10
69
Waarschuwingslampje grootlicht
2
10
69
Waarschuwingslampje achterruitverwarming
15
30
69
Audiosysteem / diagnostische aansluiting
12
10
69
Elektronisch waarschuwingssysteem
12
10
69
Extra elektrische aansluiting in de kofferbak (Sportwagon versies)
10
20
71
Afstandsbediening
13
10
69
Controle verlichting / remlichten
3
10
71
Achterverlichting gecontroleerd door zijlichten
6
10
71
Stoelverwarming / Zonnedak / Elektrische stoelverstelling
8
30
71
Airbagsysteem
2 (*)
10 (*)
71
ABS-systeem
9
60
68
11 (*)
10 (*)
71
Alfa Romeo CODE-systeem
13
7,5
71
Klimatiseringssysteem
9
15
69
Motor koeler ventilator:
Eerste snelheid:
– T.SPARK en JTS versies
6
50
68
– dieselversies
6
60
68
– 2,5 V6 24 V. versies
6
40
68
Tweede snelheid
– T.SPARK en JTS versies
7
30
68
– dieselversies
7
40
68
– 2,5 V6 24 V. versies
7
40
68
Cabine ventilator (benzine versies)
1
40
68
Cabine ventilator (diesel versies)
4
40
68
Elektronisch ontstekings- en injectiesysteem
13
7,5
71
14
15
71
15
15
71
5
30
68
Verwarmingsspolen en weerstanden brandstofolie filter (Diesel versies)
8
70
68
Verwarming brandstofolie (JTD, JTD 16V Multijet versies)
H.
25
74
Uitgeschakelde diensten bij het starten
1
7,5
71
Batterijvoeding Alfa Romeo CODE / Injectie systeem
12
7,5
71
(+15) servicevoeding gecontroleerd door sleutel (contactschakelaar)
2
30
68
Algemene servicevoeding (benzine versies)
4
80
68
Algemene servicevoeding (diesel versies)
1
80
68
Algemene prestaties van de diensten
3
70
68
Extra verwarming (alleen Diesel motor versie)
10
70
68
Oliepomp voeding (alleen Selespeed versies)
10
30
68
Selespeed versnellingsbak (2.0 JTS versie)
7
30
68
8
20
68
Automatische versnellingsbak (2.5 V6 24 V versie)
7
40
68
8
20
68
