BMW 525i – E34 (1991-1994) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW 525i (E34) 1991-1994, krijg je informatie over de locatie van de zekeringpanelen binnen de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Indice

BMW 525i – E34 (1991-1994) – zekeringenschema

Productiejaar: 1991, 1992, 1993, 1994.

Zekering sigarettenaansteker (voedingsaansluiting) in BMW 525i – E34 (1991-1994) is zekering 5, 18, 21, 26 in de zekeringkast.

Voedingsverdeeldoos vooraan

De zekeringkast bevindt zich onderaan het dashboard aan de bestuurderszijde.

BMW 525i – zekeringen – voorste verdeeldoos

Zekeringen	Beschrijving
1	Hoorn / telefoon connector
2	Startmotor relais
3	Ontluchtingsrelais (terminal R)
4	Ventilator relais

5	Ruitensproeier relais
6	Telefoon alarm relais
7	ABS relais (bijv. 1994 · 95)
8	Ontluchtingsrelais (K 61)
9	Ontluchtingsrelais (K 15)
10	Hulp relais voor waterpomp
11	Hoorn relais
12	Noodverlichting relais
13	Controle module
14	Impact controle module
15	Lamp controle module

Voedingsverdeeldoos achteraan

De voedingsverdeeldoos achteraan bevindt zich onder de achterbank en bevat extra zekeringen, relais en controlemodules.

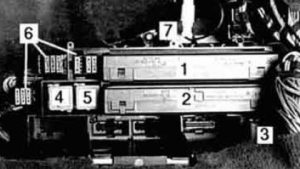

BMW 525i - zekeringen - achterste verdeeldoos — BMW 525i – zekeringen – achterste verdeeldoos

Zekering	Beschrijving
1	Relais module
2	Algemene module
3	Achterontvochtiger relais

4	Ruitenwisser relais
5	Elektriciteitsbeschermings relais
6	Zekering blokken
7	Zekering blok (1992 en later)

Elektronica doos (E-box)

De elektronica doos of E-box bevindt zich in de rechterachterhoek van de motorruimte.

BMW 525i – zekeringen – elektronica E-box

Zekering	Beschrijving
1	ABS of slip controle module (tractie)
2	DME controle module
3	Cruise control module
4	Systeem relais (hoofd)
5	Brandstofpomp relais
6	Verwarming relais van de zuurstofsensor

Hulprelais paneel

Het hulprelais paneel is gemonteerd in de linker voorhoek van de motorruimte.

Zekering	Beschrijving
1	Hoofdverlichting / mistlampen module (Canada)
2	Normale snelheid relais
3	Snelle relais
4	Telefoon hoorn relais

5	Airconditioning relais
6	Zekeringen

Locatie van de zekering

De zekeringen van 1 tot 29 zijn gemonteerd in de voorste verdeeldoos. De extra zekeringlocaties omvatten de achterste verdeeldoos (zekering nr. 30-37 en nr. 40-47) en het hulprelais paneel (zekering nr. 48, 49 of 55-56).

Zekering	Amperages [A]	Beschrijving
1	15	ABS dempingssysteem (zie ook zekering 17) Instrumentenpaneel controle (zie ook zekeringen 15, 17, 20, 29) Lichtmonitoring (zie ook zekeringen 2, 3, 5, 7, 10, 11, 13, 14, 15) Stoplichten Cruise control (zie ook zekering 17) Boordcomputer (zie ook zekeringen 17, 20) Elektronische gasklep controle (EML) (zie ook zekeringen 17, 20) Elektronische transmissie controle (zie ook zekering 12, 17)
2	7,5	Brandstofinjectie (alleen M60 motor) Koplampen / mistlampen (zie ook zekeringen 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Lampmonitor (zie ook zekeringen 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Noodverlichting richtingaanwijzers (zie ook zekeringen 3, 6, 13, 14) Botscontrole module (zie ook zekeringen 6, 10, 11)
3	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 5, 7, 10, 11, 13, 14, 24) Lichtmonitoring (zie ook zekeringen 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Richtingaanwijzers / noodverlichting (zie ook zekeringen 2, 6, 13, 14) Koplamp sproeier (Canada) (zie ook zekeringen 4, 5, 17, 22, 24) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 4, 5, 17, 24, 30, 47)
4	7,5	Positielichten / achterlichten / onder de motorkap (zie ook zekeringen 5, 15, 20) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Elektrische spiegels (zie ook zekeringen 5, 12) Koplamp sproeier (Canada) (zie ook zekeringen 3, 5, 17, 22, 24) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 5, 17, 24, 30, 47)
5	10	Koplampen / mistlampen (zie ook zekeringen 2, 3, 7, 10, 11, 13, 14) Koplamp sproeier (Canada) (zie ook zekeringen 3, 4, 17, 22, 24) Positielichten / onder de motorkap (zie ook zekeringen 4 , 15, 20) Verlichting van de bestuurderszijde / kofferbak (zie ook 15, 21) Verlichting van het handschoenenkastje Sigarettenaansteker (zie ook zekeringen 18, 21, 26) Interieurverlichting (zie ook zekeringen 17, 18, 20, 21) Lampmonitoring (zie ook zekeringen 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Elektrische spiegels (zie ook zekeringen 4, 12) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 5, 17, 24, 30, 47)
6	15	Richtingaanwijzers / noodverlichting (zie ook zekeringen 2, 3, 13, 14) Botscontrole module (zie ook zekeringen 2, 10, 11)
7	15	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 10, 11, 13, 14, 15) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 10, 11, 13, 14)
8	7,5	–
9	15	Hoorn Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 19, 20, 27, 29, 46), mobiele telefoon (zie ook zekeringen 18, 31) hulpventilator (zie ook zekeringen 25, 29)
10	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 11, 13, 14) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Botscontrole van de eenheid (zie ook zekeringen 2, 10, 11)
11	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 10, 13, 14) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Impact controle eenheid (zie ook zekeringen 2, 10, 11)

12	15	Verwarmers van de voorruit sproeiers Noodverlichting Elektrische spiegels Zittingen met geheugen (zie ook zekeringen 16, 18, 42) Elektronische transmissie controle (zie ook zekering 1, 17)
13	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 10, 11, 14) Richtingaanwijzers / noodverlichting (zie ook zekeringen 2, 3, 6, 14) Lampmonitoring (zie ook zekeringen 1, 2, 3 4, 5, 7, 10, 11, 14, 15)
14	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 10, 11, 13, 37) Richtingaanwijzers / noodverlichting (zie ook zekeringen 2, 3, 6, 13) Lichtmonitoring (zie ook zekeringen 1, 2 3, 4, 5, 7, 10, 11, 13, 15)
15	7,5	Positielichten / achterlichten / onder de motorkap (zie ook zekeringen 4, 5, 20) Kentekenverlichting / kofferbak (zie ook zekeringen 5, 21) Stoplichten (zie ook zekering 1) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7, 10, 11, 13, 14)
16	30	Verwarmde stoelen Stoelen met geheugen (zie ook zekeringen 12, 18, 42) Lendensteun
17	7,5	Brandstofinjectie (zie ook zekering 23) Laadsysteem Start ventilator E-box (zie ook zekering 28) Elektronische transmissie controle (zie ook zekeringen 1, 12) ABSl Tractie (zie ook zekering 1) Verwarming van de deurvergrendeling (zie ook zekering 30) Elektrische ramen (zie ook zekeringen 30, 31, 47) Schuifdak (zie ook zekeringen 30, 31, 47) Koplamp sproeier (Canada) (zie ook zekeringen 3, 4, 5, 22, 24) Instrumentenpaneel / controle systeem (zie ook zekeringen 1, 17, 20, 29) Lichtmonitoring (zie ook zekeringen 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Stoplichten (zie ook zekering 15) Interieurverlichting (zie ook zekeringen 5, 18, 21, 30, 44) Elektronische gasklep controle (EML) (zie ook zekeringen 1, 20) Cruise control (zie ook zekering 1) Boordcomputer Lampmonitor (zie ook zekeringen 1, 20) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 24, 30, 47)
18	15	Interieurverlichting (zie ook zekeringen 5, 17, 21, 30, 44) Verlichting van het handschoenenkastje / sigarettenaansteker (zie ook zekeringen 5, 21, 26) Radio / CD-speler (zie ook zekering 41) Mobiele telefoon (zie ook zekeringen 9, 31) Geheugen aansluiting (zie ook zekeringen 12, 16, 42) Diefstalbeveiliging (Alpine) (zie ook zekering 21) Afstandsbediening vergrendeling
19	30	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 20, 27, 29, 46)
20	7,5	Instrumentenpaneel / controle systeem (zie ook zekeringen 1, 17, 29) Positielichten / achterlichten / onder de motorkap (zie ook zekeringen 4, 5, 15) Interieurverlichting (zie ook zekeringen 5, 17, 18, 21, 30) Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 27, 29, 46) Boordcomputer (zie ook zekeringen 1, 17) Elektronische gasklep controle (EML) (zie ook zekeringen 1, 17)
21	7,5	Kentekenverlichting / kofferbak (zie ook zekeringen 5, 15) Interieurverlichting (zie ook zekeringen 5, 17, 18, 30, 44) Verlichting van het handschoenenkastje / sigarettenaansteker (zie ook zekeringen 5, 18, 26) Diefstalbeveiliging (Alpine) (zie ook zekering 18)
22	30	Drukcontrole van de voorruitwissers (ADV) (zie ook zekeringen 15, 44) Koplamp sproeier (Canada) (zie ook zekeringen 3, 4, 5, 17, 24)
23	15	Brandstofinjectie / brandstofpomp (zie ook zekering 17)
24	10	Schoonmaak systeem voor koplampen (niet VS) Voorruitwissers controle (SWSI (zie ook zekering 44) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 17, 30, 47)
25	30	Hulpventilator (zie ook zekering 29)
26	30	Verlichting van het handschoenenkastje / sigarettenaansteker (zie ook zekeringen 5, 18, 21)
27	7,5	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 20, 29, 46)
28	15	E · ventilator van de doos (ook zekering 17) Laadsysteem (zie ook zekering 17) Zitting verwarming in fontein Achterruitverwarming Servostuur (Servotronic)

29	7,5	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 20, 24, 27, 46) Hulpventilator (zie ook zekering 25) Instrumentenpaneel / controle systeem (zie ook zekeringen 1, 17, 20)
30	7,5	Verwarming van de deurvergrendeling (zie ook zekering 17) Centrale vergrendeling (zie ook zekering 31, 47) Elektrische ramen (zie ook zekeringen 17, 31, 47) Schuifdak (zie ook zekeringen 17, 31, 47) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 17, 24, 47) Interieurverlichting (zie ook zekeringen 5, 17, 18, 20, 21)
31	7,5	Centrale vergrendeling (zie ook zekeringen 30, 47) Elektrische ramen (zie ook zekeringen 17, 30, 47) Schuifdak (zie ook zekeringen 17, 30, 47) Mobiele telefoon (zie ook zekeringen 9, 18)
32	7,5	–
34	20	Elektrische aanpassing van het stuurkolom
35	30	Centrale vergrendeling
37	20	Controle van de ruitenwisser / sproeier van de achterruit (Touring)
40	15	–
41	30	Radio / CD-speler (zie ook zekering 18) Verwarmde stoelen
42	30	Elektrische aansluiting (zie ook zekering 43) Geheugen aansluiting (zie ook zekeringen 12, 16, 18)
43	30	Elektrische stoelen (zie ook zekering 42)
44	30	Controle van de voorruitwissers (SWS) (zie ook zekering 24) Drukcontrole van de voorruitwissers (SWS) (zie ook zekering 15, 22)
46	30	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 20, 27, 29)
47	30	Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 17, 24, 30) Elektrisch dak (zie ook zekeringen 17, 30, 31) Elektrische ramen (zie ook zekeringen 17, 30, 31) Centrale vergrendeling (zie ook zekeringen 30, 31)
48	15	–
49	–	–
