BMW X6 E71, E72 (2007-2014) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW X6 (E71, E72) 2007-2014, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Indice

BMW X6 E71, E72 (2007-2014) – schema van de zekeringkast

Productiejaar: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Zekering sigarettenaansteker (voedingsaansluiting) in BMW X6 E71, E72 (2007-2014) is zekering 111 in de zekeringkast (kofferbak).

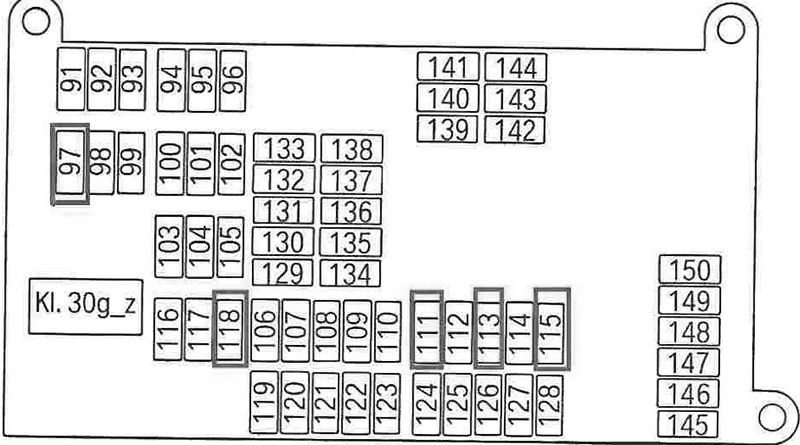

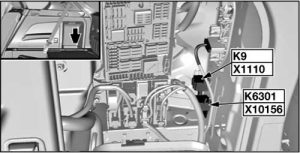

Zekeringkast van het bagageruim

Nr	Amperes [A]	Beschrijving
91	30	Achterste rechter elektrische verwarmingsunit
92	25	→ 03.2011: Controle-eenheid van de overdrachtsbox.
92	30	04.2011 →: Controle-eenheid van de overdrachtsbox.
93	30	Verdeling van het koppel op de achteras (QMVH)

94	30	Controle-eenheid van de parkeerrem
95	30	Achterste linker elektrische verwarmingsunit
96	40	Voetwell-module
97	20	→ 09.2008: Brandstofpomp relais (zonder elektronisch gecontroleerde brandstofpomp); Brandstofpomp controle (EKPS) (voor elektronisch gecontroleerde brandstofpomp).
98	15	Achterste ventilatormotor
99	40	03.2007 →: Opening van de kofferbakdeksel.
100	20	Module voor verwarming van de achterste linker stoel; Terminal 15 van het energiebesparende relais (zonder airconditioning in het achtercompartiment).
101	30	Module van de bestuurdersstoel; Verstelknop van de bestuurdersstoel; Lendensteun schakelaar van de bestuurder.
102	30	Module van de passagiersstoel; Verstelknop van de passagiersstoel; Lendensteun schakelaar van de passagier.
103	30	→ 09.2009: Audioversterker.
103	40	10.2009 →: Audioversterker.
104	25	Elektrisch bediende trekhaak
105	20	10.2008 →: Brandstofpomp relais (zonder elektronisch gecontroleerde brandstofpomp); brandstofpomp controle (EKPS) (voor elektronisch gecontroleerde brandstofpomp).
106	7.5	Beheer van verticale dynamiek (satelliet van de linker/rechter achterdemper)
107	10	Elektronische controle van de rijhoogte; Achtercompartiment display (→ 03.2012); Bandenspanning controle – RDC (04.2012 →).

108	5	Terugrijcamera; Vermaak op de achterste stoelen; Hoofdtelefoon aansluiting; Verbindingsmodule van de headset.
109	10	→ 03.2012: Satellietontvanger (→ 03.2011); Digitale tuner (VS) (→ 09.2009); Bandenspanning controle – RDC (04.2010 →).
109	15	04.2012 →: Active Sound Design (ASD).
110	7.5	→ 02.2009: Verlichting van het bagageruim; Geluiddempingsfilter; Hoge interface module (ULF-SBX-H); Telematica (TCU); Interface box (ULF-SBX); Telefoonuitwerpbak; USB-hub.
110	5	03.2009 →: Verlichting van het bagageruim; Geluiddempingsfilter; Hoge interface box (ULF-SBX-H); Combox ondersteuning; Interface box (ULF-SBX); Telefoonuitwerpbak; USB-hub.
111	20	Voorkant sigarettenaansteker; Achterste centrale oplaadpunt.
112	5	Module voor verwarming van de bestuurdersstoel; Module voor verwarming van de passagiersstoel; Energiebesparend relais van terminal 15; Module voor verwarming van de achterste linker stoel; Module voor verwarming van de achterste rechter stoel.
113	20	Oplaadpunt van het bagageruim; 12 V aansluiting van de centrale console.
114	5	Controlecentrum van het dakfunctie; Parkeerafstandcontrole (PDC); Multifunctionele visuele camera; Camera-gebaseerde rijassistentiesystemen.
115	20	Achterste sigarettenaansteker; Achterste aansluiting.
116	20	Trekhaak aansluiting
117	20	Controlecentrum van het dakfunctie (open dak)
118	–	–
119	10	→ 09.2009: Video module.
119	5	10.2009 →: Video module.
120	5	Beheer van verticale dynamiek

121	5	Opening van de kofferbakdeksel
122	5	Diagnose module voor brandstoftanklekkage
123	5	Verdeling van het koppel op de achteras (QMVH)
124	5	Elektronica van de verbindingsbox (JBE)
125	5	Controle-eenheid van de overdrachtsbox
126	5	Controle-eenheid van de klimaatregeling van het achtercompartiment
127	5	Relais voor het uitschakelen van de elektrische ventilator
128	5	Gasklep
129	5	Controle-eenheid van de parkeerrem; Antenne diversificatie.
130	15	S63, N63, ActiveHybrid: Koelvloeistofpomp voor compressor radiator nr. 2; Koelvloeistofpomp voor interstage radiator (N63; 10.2008 →).
130	15	N57: Koelvloeistofpomp voor de radiator van de luchtcompressor
131	5	→ 09.2009: Indicatoren set, OBD II diagnose connector.
131	5	10.2009-03.2012: Active Sound Design (ASD).
132	7.5	Audioversterker; Actieve audio ontwerp – ASD (10.2009 →); Toegang controle module; Elektronische module van de passagiersport handgreep; Elektronische module van de linker achterport handgreep; Elektronische module van de rechter achterport handgreep.

133	5	ActiveHybrid: interface module
134	5	Schakelcentrum van de stuurkolom; OBD II diagnose connector (10.2009 →); Indicatoren set (10.2009 →).
135	20	Automatisch soft-close systeem van de kofferbak/achterklep
136	5	Telematica (TCU); Telefoonuitwerpbak.
136	5	Combox Media
137	5	Navigatiesysteem
138	10	Elektrisch bediende trekhaak
139	20	Module voor verwarming van de achterste rechter stoel
140	20	Module voor verwarming van de bestuurdersstoel
141	20	Module voor verwarming van de passagiersstoel
142	20	→ 09.2009: CCC / M-ASK of CHAMP
142	20	10.2009 →: Voertuiginformatiecomputer (CIC)
143	25	→ 03.2010: Trekhaak module
143	20	04.2010 →: Trekhaak module
144	25	→ 03.2010: Trekhaak module
144	20	04.2010 →: Trekhaak module
145	10	Automatisch soft-close systeem van de bestuurdersport

146	10	Automatisch soft-close systeem van de passagiersport
147	10	Achterste linker automatische soft-close systeem
148	10	Automatisch soft-close systeem achterste rechter
149	7.5	Verstelknop van de bestuurdersstoel
150	7.5	Verstelknop van de passagiersstoel
Relais
R1	Terminal 15
R2	Bistabiel relais
R3	Terminal 30G

	Automatische soft-close

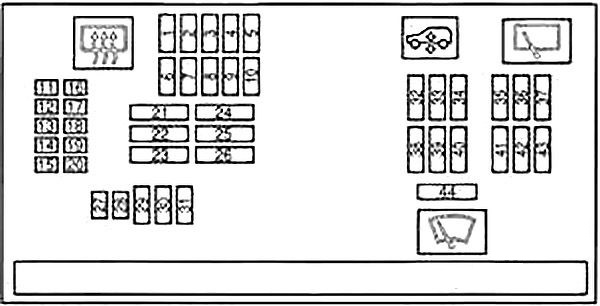

Zekeringkast van het passagierscompartiment

Nr	Amperes [A]	Beschrijving
1	20	Motor voor het verstellen van de stuurkolom; Verwarmings-/airconditioningsysteem.
2	10	Aandrijvingsmodule voor het ontgrendelen van het dashboardkastje; Verlichting van het dashboardkastje (10.2009 →).
3	7.5	Sirene en kantelsensor alarm
4	10	behalve N55: Digitale elektronica module van de motor (DME).
	10	N55: Geïntegreerde voedingsmodule;

10	ActiveHybrid: Digitale elektronica module van de motor (DME).
5	10	Controlecentrum van het dakfunctie
6	10	iDrive controller, DVD-speler; CD-speler; Actieve video schakelaar.
7	5	Actieve cruise control; Beheer van longitudinale dynamiek; Bandenspanning controle (RDC).
8	7.5	Beheer van verticale dynamiek (satelliet van de linker/rechter voor demper)
9	15	Toeter relais (linker/rechter toeter)
10	5	Parkeerrem, voertuig toegang systeem
11	20	Onafhankelijke hulpverwarming
12	10	Schakelcentrum van de stuurkolom
13	15	Versnellingsbak controle
14	10	Dynamic Drive
15	10	Versnellingsschakelaar
16	10	Vergrendeling van de bestuurdersport schakelaars; Buitenspiegel van de bestuurder; Buitenspiegel van de passagier.
17	5	Centrale informatieve display, verwarmings-/airconditioningsysteem (zonder elektrische aanpassing van de stuurkolom), actieve video schakelaar (Japan)
18	7.5	Head-Up display; E-Box ventilator; Tankventilatieklep (→ 09.2011); Tankventilatie afsluitklep (→ 09.2011).
19	5	Dynamische stabiliteitscontrole (DSC); Controlecentrum van het dakfunctie (zonder open dak).

20	10	Geïntegreerd carrosseriebeheer (ICM); Servotronic (zonder ICM).
21	30	Ontwaseming van de achterruit
22	5	Linker koplamp
23	40	Voetwell-module
24	40	Actief stuurinrichting systeem
25	5	Rechter hoofdlicht
26	30	→ 08.2008: Koplamp sproeierpomp
26	25	08.2008 →: Koplamp sproeierpomp
27	15	→ 03.2010: Centrale vergrendeling
27	20	04.2010 →: Centrale vergrendeling
28	15	Centrale vergrendeling
29	40	Raam motor aan bestuurderszijde
30	30	Centrale vergrendeling
31	40	Raam motor aan passagierszijde
32	40	Luchtvering compressor
33	30	Voetwell-module
34	30	Voetwell-module
35	30	N63, S63, ActiveHybrid: zuurstofsensoren
36	30	N63, ActiveHybrid: Elektromagnetische VANOS klep nr. 2 – inlaat; Elektromagnetische VANOS klep nr. 2 – uitlaat; Krukas sensor, uitlaatklep; Luchtstroomsensor (nr. 1, nr. 2).
37	–	–

38	30	N57: SCR laad relais
39	40	Voertuig toegang systeem
40	30	Dynamische stabiliteitscontrole (DSC)
41	7.5	N63, S63, ActiveHybrid: Koelvloeistofpomp voor compressor radiator nr. 2; Aandrijvingsmodule van de radiator klep.
41	7.5	N54: Luchtmassameter met verwarmd draad; Aandrijvingsmodule van de radiator klep
42	30	N63, S63, ActiveHybrid: Digitale elektronica module van de motor (DME); Koelvloeistofpomp voor interstage radiator; Volume regelklep; Druktransducer van de Wastegate klep (nr. 1, nr. 2).
42	30	N54: Digitale elektronica module van de motor (DME); Tankventilatieklep; Krukas sensor; Volume regelklep; Zuurstofsensoren (voor de katalysator).
43	30	N63, S63, ActiveHybrid: Krukas sensor van de inlaat kleppen (nr. 1, nr. 2); Krukas sensor van de uitlaat (nr. 1, nr. 2); Olie status sensor; Tankventilatieklep; Karakteristieke map thermostaat; Koelvloeistofpomp voor interstage radiator.
43	30	N54: Zuurstofsensoren (na de katalysator); Olie status sensor.
44	30	Voorruitwisser motor
Niet vervangbaar
45	60	Relais voor het uitschakelen van de elektrische ventilator (elektrische ventilator)
46	40	Dynamische stabiliteitscontrole (DSC)
47	40	N57, M57US: Brandstofverwarmer

48	40	Ventilator uitvoerstadium
49	–	–
Relais
R1	Ruitenwisser (relai nr. 2)
R2	Compressorpomp van de luchtvering
R3	–

Benzinemotoren:

N54B30 – 3,0 l (xDrive35i)
N55B30 – 3,0 l. (xDrive35i)
N63B44 – 4,4l. (xDrive50i, ActiveHybrid X6)
S63B44 – 4,4l. (X6 M)

Dieselmotoren:

M57D30TU2 – 3,0 l. (xDrive30d, xDrive35d)
N57D30OL – 3,0 l. (xDrive30d)
N57D30TOP – 3,0 l. (xDrive40d)
N57S – 3,0 l. (X6 M50d)

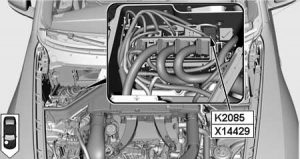

Zekeringsteun van het motorcompartiment (N54)

Nr	Amperes [A]	Beschrijving
07	50	Elektrische koelvloeistofpomp

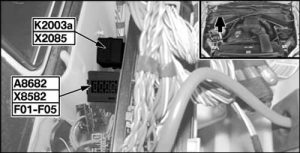

Zekeringkast van het motorcompartiment – niet vervangbaar (N55)

Nr	Amperes [A]	Beschrijving
01	15	Digitale elektronica module van de motor (DME)
02	20	Digitale elektronica module van de motor (DME)
03	15	Digitale elektronica module van de motor (DME); Uitlaatklep; Aandrijvingsmodule van de radiator klep.
04	15	Digitale elektronica module van de motor (DME); Brandstofinjector.
05	20	Digitale elektronica module van de motor (DME); Ontsteking.
06	40	Digitale elektronica module van de motor (DME); Valvetronic.
07	50	Elektrische koelvloeistofpomp

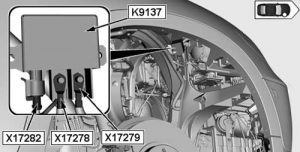

Zekeringkast van het motorcompartiment (N57, M57)

Nr	Amperes [A]	Beschrijving
001	20	M57: Drukregelaar van de turbo nr. 1; Hall sensor van de nokkenas nr. 1; Drukregelklep in de rail; Volume regelklep; Beperking klep.
001	20	N57: Stikstofoxide sensor voor de SCR katalysator; Hoogdruk actuator van de turbo (VNT nr. 1, 2); LP-EGR klep; Hall sensor van de nokkenas nr. 1; Klep schakelklep; Lage druk compressor bypass; Turbine controle; Drukregelklep in de rail; Volume regelklep; Beperking klep.
002	20	M57: EGR klep elektromagnetisch; Verwarming van de carterventilatie; Elektromagnetische schakelklep gemonteerd op de motor; Elektromagnetische schakelklep van de kleppen; Zuurstofsensor voor de katalysator; Verwarmingscontrole eenheid; Olie status sensor.
002	20	N57: Uitlaatklep; Compressor bypass klep; Elektromagnetische EGR klep; Elektromagnetische schakelklep voor motor montage; Elektromagnetische schakelklep van de kleppen; Zuurstofsensor voor de katalysator; Verwarmingscontrole eenheid; Olie status sensor.
003	30	M57, N57: Controle-eenheid van de digitale diesel elektronica (DDE)
004	30	M57: Aandrijvingsmodule van de radiator klep.
004	10	N57: Verwarming van de carterventilatie; SCR laad relais; Aandrijvingsmodule van de radiator klep; Stikstofoxide sensor na de SCR katalysator; Overbrengpomp; SCR voedingsmodule; passieve sensor voor het vulniveau van de tank.
005	10	M50d: Relais van de koelvloeistofpomp; Hoogdruk compressor nr. 2 – schakelklep van de luchtcirculatie kleppen. Druktransducer voor de uitlaatklep; Schakelklep van de turbine controle klep.

Brandstofcel blok (niet vervangbaar)

Nr	Amperes [A]	Beschrijving
171	100	→ 02.2007: Elektrische ventilator
171	100	03.2007 →: Beschermd onderdeel
172	100	Voedingsdistributiebox (zekeringkast van het bagageruim)
173	250	Aansluitbox (zekeringkast van het passagierscompartiment)
504	100	ActiveHybrid: uitschakel relais
176	80	Benzinemotoren (behalve N55), ActiveHybrid: Energiebesparend relais van terminal 15.
	80	Dieselmotoren: relais van de controle-eenheid Digitale Diesel Elektronica (DDE).
	100	N55: Geïntegreerde voedingsmodule.
177	100	→ 09.2008: Elektrische hulpverwarming.
177	80	10.2008 →: Elektrische hulpverwarming.

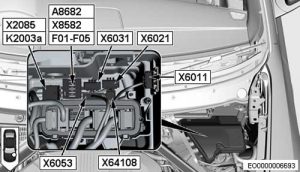

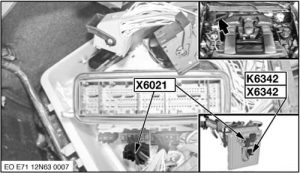

Zekeringsteunen in het motorcompartiment (N63, S63, ActiveHybrid)

Nr	Amperes [A]	Beschrijving
01	30	→ 04.2013: Koelvloeistofpomp van de turbo; Digitale elektronica module van de motor (DME).
30	30	05.2013 →: Digitale elektronica module van de motor (DME); Zekering: “03”.
02	30	Ontstekingsspoelen; onderdruk condensator voor ontstekingsspoelen.
03	5	Koelvloeistofpomp van de turbo
06	15	Koelvloeistofpomp voor interstage radiator.

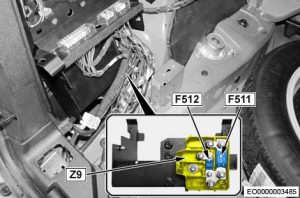

Zekeringkast van het bagageruim (ActiveHybrid)

Amperes [A]

Beschrijving

504

100

Uitschakel relais

505

–

506

–

507

–

510

–

511

100

Hulpbatterij; Zekering: “512”.

512

Zekeringen: “614”, “615”

513

–

514

–

515

–

516

–

Nr	Amperes [A]	Beschrijving
600	10	Batterij bewakingsmodule
601	10	Activeringsschakelaar van de hybride rem
602	10	Veiligheid batterij terminal generator; Batterij bewakingsmodule.
603	15	Hybride kracht elektronica
604	40	Halfgeleider relais voor vacuümpomp.
605	5	MOST bus connector
606	5	Elektrische airconditioningcompressor
607	15	Versnellingsbak controle
608	5	Electromechanische stuurbekrachtiging
609	5	Mechanisch relais van de vacuümpomp

610	5	Controle module van de onder druk staande brandstoftank
611	5	Relais van terminal 30G
612	–	–
613	5	Activeringsschakelaar van de hybride rem
614	20	Hybride parkeer blokkering
615	5	Interface box
