BMW Serie 5 (E39; 1996-2003) – schema van de zekeringkast

Productiejaar: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Sigarettenaansteker zekering (voedingsaansluiting) in BMW Serie 5 E39 (1996-2003) is de zekering F7 in de zekeringkast in het dashboardkastje.

Zekeringkast in de motorruimte

Zekeringindeling BMW E39 (motorruimte, type 1)

BMW Serie 5 – schema van de zekeringkast – motorruimte (type 1)
Nr Beschrijving
1 Motor controle module
2 Versnellingsbak controle module
3 Zekering motor controle module
4 Relais motor controle module
5 Relais voorruitwisser motor I
6 Relais voorruitwisser motor II
7 Relais ventilator condensor airconditioning I
8 Relais ventilator condensor airconditioning III
9 ABS relais

Schema van de zekeringkast (motorruimte, type 2)

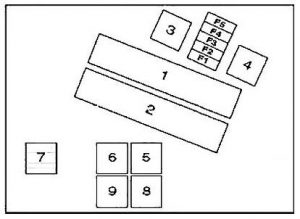

BMW Serie 5 – schema van de zekeringkast – motorruimte (type 2)
Nr Amp [A] Beschrijving
1 Motor controle module (ECM)
2 Versnellingsbak controle module (TCM)
3 Motor controle relais (EC)
4 Ontstekingsspoel relais – behalve 520i (22 6S 1) / 525i / 530i
5 Voorruitwisser motor relais 1
6 Voorruitwisser motor relais 2
7 Relais 1 ventilator condensor AC (tot 03/98)
8 Relais 3 ventilator condensor AC (tot 03/98)
9 Zekering secundaire luchtinjectiepomp (AIR)
F1 30A Motor controle module (ECM);Tankontluchtingsklep (EVAP);

Luchtmassasensor (MAF);

Cilinderkoppositie sensor (CMP)

1. Koelvloeistofthermostaat – 535i / 540i.
F2 30A Zekering secundaire luchtinjectiepomp (AIR);Inlaatklep controle solenoïde;

Injectoren (behalve 520i (22 6S1) / 525i / 530i);

Motor controle module (ECM);

Tankontluchtingsklep (EVAP);

Cilinderkoppositie actuator (CMP) 1 en 2;

Minimale snelheid actuator (ISC).
F3 20A Cilinderkoppositie sensor (CKP);Cilinderkoppositie sensor (CMP) en 2, c

Luchtmassasensor (MAF).
F4 30A Verwarmde lambdasondes (H02S);Versnellingsbak controle module (TCM).
F5 30A Ontstekingsspoel relais – behalve 520i (22 6S1) / 525i / 530i

Zekeringkast in het dashboardkastje

BMW Serie 5 – schema van de zekeringkast – dashboardkastje

Toewijzing van de zekeringen in het dashboardkastje (tot 03.1998)

Nr Amp [A] Beschrijving
F1 30A Voorruitwisser motor relais
F2 30A Koplampverlichting
F3 15A Toeter
F4 20A Multifunctionele controle module
F5 20A / 30A Zonneklep
F6 30A Elektrisch zijspiegel, passagierszijde
F7 20A / 30A Voorste sigarettenaansteker (09/00)
F8 – –
F9 15A Airconditioning / verwarming controle module
F10 30A Zetelverstelling – passagierszijde
F11 7,5A Multifunctionele controle module – variabele stuurbekrachtiging
F12 5A Immobelizer
F13 30A Zetelverstelling bestuurderszijde;Stuurkolomverstelling.
F14 5A Motor controle module (ECM)
F15 7,5A Versnellingsbak controle module (TCM);Motorolie niveau sensor;

Alternator;

Temperatuur schakelaar elektrische kast (530d).
F 16 5A Koplamp controle module
F17 10 A Brandstofpomp relais;ABS controle module;

Multifunctionele schakelaar groep.
F18 5A Dashboard
F19 5A Overspanningsbeveiligings relais 2
F20 5A / 7,5A Airconditioning / verwarming controle module;Verwarmde achterruit relais;

Bandenspanning monitor controle module.
F21 5A Sigarettenaansteker relais;Zetelverstelling relais;

Stuurkolomverstelling relais;

Brandstofdeksel opening mechanisme;

Parkeerhulp controle module;

Verblindingsvrije binnenspiegel.
F22 30A Relais ventilator condensor AC 2
F23 7,5A Achterste multifunctionele digitale display
F24 5A Dashboard;Bandenspanning monitor controle module;

Stuurpositie sensor.
F25 7,5A Multifunctionele digitale display
F26 – –
F27 30A Multifunctionele controle module
F28 15A Automatische transmissie (AT)
F29 30A Deur functie controle module, bestuurderszijde
F30 25A ABS controle module
F31 10 A Brandstofpomp relais;ABS controle module;

Zekering secundaire luchtinjectiepomp (benzine).
F32 25A Multifunctionele schakelaar groep
F33 – –
F34 10 A Multifunctioneel stuur;Airbag;

Verwarmd stuur.
F35 5A Achterste ventilator condensor AC motor
F36 – –
F37 5A Immobelizer controle module
F38 5A Multifunctionele controle module;Toeter relais;

Regen sensor;

Versnellingsbak vergrendel schakelaar (AT);

Data link interface (DLC).
F39 7,5A Verlichting cosmetische spiegel;Oplaadbare zaklamp.
F40 5A Dashboard;Zetelverstelling controle module;

Airbag bots sensor;

Veiligheidsgordel contact schakelaar (bestuurderszijde).
F41 5A Koplamp controle module;Koppeling pedaal positie schakelaar (CPP);

Rempedaal positie schakelaar (BPP).
F42 5A SRS controle module
F43 5A Overspanningsbeveiligings relais 1
F44 5A Multifunctioneel stuur;Airbag groep;

Stuur;

Multifunctionele digitale display voor en achter.
F45 7,5A Multifunctionele schakelaar groep

Toewijzing van de zekeringen in het dashboardkastje (vanaf 03.1998)

Nr Amp [A] Beschrijving
F1 30A Voorruitwisser motor relais
F2 30A Koplampverlichting
F3 15A Toeter
F4 20A Multifunctionele controle module
F5 20A / 30A Zonneklep
F6 30A Elektrisch zijspiegel, passagierszijde
F7 20A / 30A Voorste sigarettenaansteker (09/00)
F8 – –
F9 15A Airconditioning / verwarming controle module
F10 30A Zetelverstelling – passagierszijde
F11 7,5A Multifunctionele controle module – variabele stuurbekrachtiging
F12 5A Immobelizer
F13 30A Zetelverstelling bestuurderszijde;Stuurkolomverstelling.
F14 5A Motor controle module (ECM)
F15 7,5A Versnellingsbak controle module (TCM);Motorolie niveau sensor;

Alternator;

Temperatuur schakelaar elektrische kast (530d).
F 16 5A Koplamp controle module
F17 10 A Brandstofpomp relais;ABS controle module;

Multifunctionele schakelaar groep.
F18 5A Dashboard
F19 5A Overspanningsbeveiligings relais 2
F20 5A / 7,5A Airconditioning / verwarming controle module;Verwarmde achterruit relais;

Bandenspanning monitor controle module.
F21 5A Sigarettenaansteker relais;Zetelverstelling relais;

Stuurkolomverstelling relais;

Brandstofdeksel opening mechanisme;

Parkeerhulp controle module;

Verblindingsvrije binnenspiegel.
F22 30A Relais ventilator condensor AC 2
F23 7,5A Achterste multifunctionele digitale display
F24 5A Dashboard;Bandenspanning monitor controle module;

Stuurpositie sensor.
F25 7,5A Multifunctionele digitale display
F26 – –
F27 30A Multifunctionele controle module
F28 15A Automatische transmissie (AT)
F29 30A Deur functie controle module, bestuurderszijde
F30 25A ABS controle module
F31 10 A Brandstofpomp relais;ABS controle module;

Zekering secundaire luchtinjectiepomp (benzine).
F32 25A Multifunctionele schakelaar groep
F33 – –
F34 10 A Multifunctioneel stuur;Airbag;

Verwarmd stuur.
F35 5A Achterste ventilator condensor AC motor
F36 – –
F37 5A Immobelizer controle module
F38 5A Multifunctionele controle module;Toeter relais;

Regen sensor;

Versnellingsbak vergrendel schakelaar (AT);

Data link interface (DLC).
F39 7,5A Verlichting cosmetische spiegel;Oplaadbare zaklamp.
F40 5A Dashboard;Zetelverstelling controle module;

Airbag bots sensor;

Veiligheidsgordel contact schakelaar (bestuurderszijde).
F41 5A Koplamp controle module;Koppeling pedaal positie schakelaar (CPP);

Rempedaal positie schakelaar (BPP).
F42 5A SRS controle module
F43 5A Overspanningsbeveiligings relais 1
F44 5A Multifunctioneel stuur;Airbag groep;

Stuur;

Multifunctionele digitale display voor en achter.
F45 7,5A Multifunctionele schakelaar groep

Relaisblok in het dashboardkastje

Het bevindt zich achter de zekeringkast.

BMW Serie 5 – schema van de zekeringkast – dashboardkastje (relai blok)
Nr Beschrijving
1 Relais 2 ventilator condensor AC (tot 03/98)
2 Relais voorruitwisser pomp
3 –
4 Start relais
5 Zetelverstelling relais / stuurkolomverstelling relais
6 Verwarmingsventilator relais
F75 (50A) Ventilator condensor AC motor / motor koeling ventilator
F76 (40A) Airconditioning controle module / verwarmingsventilator

Blok in de voetruimte

Het bevindt zich op de vloer onder het tapijt, aan de rechterkant van de auto.

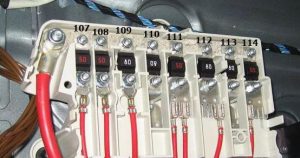

BMW Serie 5 – schema van de zekeringkast – voeten
Nr Amp [A] Beschrijving
F107 50A Relais secundaire luchtinjectiepomp (AIR)
F108 50A ABS controle module
F109 80A Motor controle relais (EC);Zekeringkast – motorruimte (F4 en F5).
F110 80A Zekeringkast – console 1 (F1-F12 en F22-F25)
F111 50A Ontstekingssleutel
F112 80A Koplamp controle module
F113 80A Zetelverstelling relais;Stuurkolomverstelling relais;

Zekeringkast – tabel 1 (F27-F30);

Zekeringkast – tabel paneel 2 (F76);

Koplamp controle module;

Zekeringkast – tabel 1 (F13) –

met lendensteun.
F114 50A Ontstekingssleutel, data link interface (DLC)

Zekeringkasten in de kofferbak

Ze bevinden zich aan de rechterkant, achter de afdekking.

Schema van de zekeringkast (kast 1)

BMW Serie 5 – schema van de zekeringkast – kofferbak (kast 1)
Nr Amp [A] Beschrijving
1 Overspanningsbeveiligings relais 1
2 Brandstofpomp relais
3 Verwarmde achterruit relais
4 Overspanningsbeveiligings relais 2
5 Brandstofdeksel relais
F46 – –
F47 15A / 20A Hulpverwarming
F48 5A Verblindingsvrije binnenspiegel;Alarm systeem in de voertuigbeweging controle module;

Alarm systeem hellingsensor;

Alarm systeem toeter.
F49 30A Relais compressor ophangingssysteem
F50 7,5A Ophangingscontrole module (met luchtvering)
F51 30A Achterste sigarettenaansteker
F52 30A Sigarettenaansteker relais, voorste sigarettenaansteker
F53 5A Antenne signaal versterker;Stebnówka in de kofferbak / achterklep
F54 15A Brandstofpomp
F55 20A Relais ruitensproeier / achterruitwisser
F56 30A Audio eenheid;Navigatiesysteem controle module;

Audio eenheid uitgang versterker;

CD wisselaar;

Auto monitor.
F57 10 A Telefoon
F58 10 A Audio eenheid;Auto monitor;

Navigatiesysteem;

Telefoon.
F59 – –
F60 15A Ophangingscontrole module;Multifunctionele schakelaar groep.
F61 25A Verwarmingsschakelaar achterbank, links;Verwarmingsschakelaar achterbank, rechts.
F62 – –
F63 – –
F64 – –
F65 – –
F66 40A Verwarmde achterruit relais
F67 – –

Toewijzing van de zekeringen en relais (veld 1, type 2)

Nr Amp [A] Beschrijving
1 Start circuit hoofd relais
2 Brandstofpomp relais
3 Verwarmde achterruit relais
4 Hulpcircuit relais
5 Onafhankelijke verwarming relais
F46 15A Onafhankelijke verwarming / ventilatie
F47 15A Onafhankelijke verwarming
F48 5A Alarm systeem
F49 30A Luchtvering systeem
F50 7,5A Luchtvering systeem
F51 – –
F52 30A Sigarettenaansteker
F53 7,5A Centrale vergrendeling
F54 15A Brandstofpomp
F55 – –
F56 30A Audio systeem, navigatiesysteem;Dashboard monitor.
F57 10 A Mobiele telefoon
F58 10 A Audio systeem;Dashboard monitor;

Navigatiesysteem;

Telefoon.
F59 – –
F60 15A Ophangingscontrole
F61 – –
F62 – –
F63 – –
F64 – –
F65 – –
F66 40A Verwarmde achterruit
F67 – –

Schema van de zekeringkast (kast 2)

BMW Serie 5 – schema van de zekeringkast – kofferbak (kast 2)
Nr Amp [A] Beschrijving

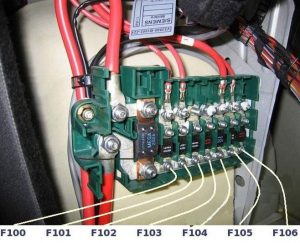

F100 200A Zekeringkast – basis (F107-F114)
F101 80A Zekeringkast – laadgebied 1 (F46-F50, F66)
F102 80A Zekeringkast – laadgebied 1 (F51-F55)
F103 50A Trekhaak controle module
F104 50A Overspanningsbeveiligings relais 2
F105 100A Zekeringkast – tabel paneel 2 (F75);Hulpverwarming.
F106 80A Zekeringkast – laadgebied 1 (F56-F59)

Post correlati:

  1. BMW X5 E70 (2007-2013) – zekeringdoos
  2. BMW X5 F15 (2013-2018) – zekeringdoos
  3. BMW 5 E60 (2003-2010) – batterij
  4. BMW Z3 E36 (1996-2002) – batterij
  5. BMW X5 E53 (1999-2006) – batterij
  6. BMW X1 II F48 (2016-2021) – zekeringdoos
Leggere  BMW X2 F39 (2018-2021...) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
