| F01 |
– |
– |
Reserve |
| F02 |
40 A groen |
– |
Startmotor |
| F03 |
– |
5 A Tan |
Intelligente batterij sensor (IBS) |
| F04 |
– |
20 A geel |
Brandstofpomp MTR/FPCM |
|
|
| F05 |
– |
5 A Tan |
Veiligheidsdeur |
| F06 |
– |
– |
Reserve |
| F07 |
— |
15 A blauw |
Lage temperatuur koelvloeistofpomp (LTR) — indien aanwezig |
| F08 |
– |
15 A blauw |
Transmissiecontrolemodule TCM-8HP CYGNUS |
| F09 |
– |
– |
Reserve |
| F10 |
|
15 A blauw |
Ontstekingssleutelknop (KIN);
Radiofrequentie hub (RF HUB);
Elektrische vergrendeling van de stuurkolom (ESCL).
|
| F11 |
– |
10 A rood |
UCI-poort (USB en AUX) |
| F12 |
– |
25 A Transparant |
HIFI-versterker |
| F13 |
– |
– |
Reserve |
| F14 |
– |
– |
Reserve |
| F15 |
|
15 A blauw |
Instrumentenpaneel (IPC);
Schakelaar – set van hoogvermogen elektrische apparaten (SWITCH BANK-HD ELEC).
|
| F 16 |
– |
– |
Reserve |
| F17 |
– |
– |
Reserve |
| F18 |
– |
10 A rood |
Airconditioning koppeling (AC CLUTCH) |
| F19 |
– |
– |
Reserve |
|
|
| F20 |
30 Amp Roze |
|
Interieurverlichting voertuig CBC 1 |
| F21 |
– |
20 A geel |
Achterruitenwisser |
| F22 |
|
10 A rood |
Motorcontrolemodule (ECM); Aandrijfmotorcontrolemodule (PCM);
Motor generator unit (MGU) WAKE UP;
Power Pack Unit (PPU) WAKE UP.
|
| F23 |
— |
10 A rood |
Aandrijfsysteemcontrolemodule (PCM);
Motorcontrolemodule (ECM).
|
| F24 |
– |
– |
Reserve |
| F25 |
– |
10 A rood |
Verplaatsing van de module via kabel (MOD.SBW) |
| F26 |
40 A groen |
|
Centrale carrosseriecontroller (CBC) 2 – buitenverlichting |
| F27 |
30 Amp Roze |
– |
Voorruitwissers |
| F28 |
40 A groen |
|
Centrale carrosseriecontroller (CBC) 3-VOEDINGSVERGRENZERS |
| F29 |
40 A groen |
|
CBC 4- buitenverlichting#2 |
| F30 |
– |
– |
Reserve |
| F31 |
– |
10 A rood |
Diagnosepoort |
| F32 |
|
10 A rood |
Verwarming Ventilatie Airconditioning Mod (HVAC CTRL MOD);
Stuurkolomvergrendeling (SCL);
Passagiersclassificatiemodule (OCM);
Bestuurdersaanwezigheidsdetectiemodule (DPDM).
|
| F33 |
|
10 A rood |
ParkTronics-systeem (PTS);
Infraroodcamera-module (IRCM);
Waarschuwingslampjes – deactivering van airbags (AIRBAG DISABLE LMPS).
|
| F34 |
|
10 A rood |
Elektronisch stabiliteitsprogramma (ESC);
Elektrisch-hydraulisch stuursysteem (EHPS);
Slimme riemcontrolemodule (SBCM) WAKE UP
|
| F35 |
30 Amp Roze |
– |
Rempomp — indien aanwezig |
|
|
| F36 |
30 Amp Roze |
– |
Aanhangwagen trekhaakmodule — indien aanwezig |
| F37 |
30 Amp Roze |
– |
Aanhangwagenconnector 7W — indien aanwezig |
| F38 |
20 A blauw |
– |
Motorcontrolemodule ECM |
| F39 |
– |
– |
Reserve |
| F40 |
|
15 A blauw |
Aandrijfsysteemcontrolemodule (DTCM);
Asvergrendeling (AXLE LOC) FT_RR.
|
| F41 |
|
15 A blauw |
Instrumentencluster (IC);
Security GateWay (SGW) WAKE UP.
|
| F42 |
|
10 A rood |
Voeding relais voor voedingscontrole (stop/start elektrisch);
Reserve (generator met startmotor) — indien aanwezig.
|
| F43 |
|
20 A geel |
Achterin in de kofferbak |
| F44 |
– |
10 A rood |
Infraroodcamera (IRCAM) VERWARMING |
| F45 |
– |
20 A geel |
Achterin in de kofferbak (AAN) |
| F46 |
— |
10 A rood |
AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 |
– |
– |
Reserve |
| F48 |
– |
– |
Reserve |
| F49 |
– |
10 A rood |
ORC |
|
|
| F50 |
– |
10 A rood |
HD ACC — indien aanwezig |
| F51 |
|
10 A rood |
Digitale televisie (DSRQ);
USB;
Interne achteruitkijkspiegel (ISRVM);
Kompasmodule (CSGM).
|
| F52 |
– |
20 A geel |
Aansteekapparaat |
| F53 |
– |
– |
Reserve |
| F54 |
– |
– |
Reserve |
| F55 |
– |
– |
Reserve |
| F56 |
– |
10 A rood |
Temperatuursensor in het voertuig |
| F57 |
– |
20 A geel |
Verwarming van de bestuurdersstoel |
| F58 |
– |
20 A geel |
Verwarming van de passagiersstoel |
| F59 |
– |
– |
Reserve |
| F60 |
|
15 A blauw |
Comfort stuurmodule (CSWM) (HTD STR WHEEL) |
| F61 |
— |
10 A rood |
Links blindspot sensor (LBSS);
Rechts blindspot sensor (RBSS).
|
| F62 |
– |
– |
Reserve |
| F63 |
– |
10 A rood |
Passagiersimmobilisatiecontroller (ORC) |
| F64 |
– |
– |
Reserve |
| F65 |
– |
– |
Reserve |
| F66 |
40 A groen |
– |
HVAC MTR FRT ventilator |
|
|
| F67 |
– |
– |
Reserve |
| F68 |
– |
– |
Reserve |
| F69 |
|
5 A Tan |
Generatorgroep MGU;
Startgenerator met riem (BSG) — indien aanwezig.
|
| F70 |
|
25 A transparant |
Ontstekingsspoel (benzine);
Voorverwarmingsgloeikaars (Diesel).
|
| F71 |
– |
– |
Reserve |
| F72 |
– |
10 A rood |
HD ELEC ACC PKG — indien aanwezig |
| F73 |
20 A blauw |
– |
PWR TOP LT |
| F74 |
20 A blauw |
– |
PWR TOP RT |
| F75 |
|
10 A rood |
Voedingsmodule — batterijpakket controlemodule en hulpvoeding module (PPU-BPCM en APM);
Startgenerator met riem (BSG) — afhankelijk van de uitrusting.
|
| F76 |
– |
20 A geel |
ECM (benzine)/PCM (Diesel) |
| F77 |
– |
10 A rood |
Verwarming van de spiegels |
| F78 |
— |
10 A rood |
KOMP/ANTIFURT/SIGNALISATOREN/ANTIFURT SENSOREN |
| F79 |
– |
20 A geel |
SMART BAR CTRL MOD |
| F80 |
– |
15 A blauw |
Aandrijfsysteemcontrolemodule (PCM) |
| F81 |
30 Amp Roze |
– |
Achterruitontdooiing (EBL) |
| F82 |
30 Amp Roze |
– |
Brandstofverwarming — indien aanwezig |
| F83 |
60 A geel |
|
Voorverwarmingsgloeikaars — indien aanwezig |
|
|
| F84 |
30 Amp Roze |
– |
UREA HTR CTRL UNIT — indien aanwezig |
| F85 |
– |
10 A rood |
PM-sensor — indien aanwezig |
| F86 |
30 Amp Roze |
– |
VAC BRAKE POMP 2 — indien aanwezig |
| F87 |
– |
10 A rood |
Pompontluchting — indien aanwezig |
| F88 |
20 A blauw |
– |
NOx-sensor #1/ #2 — indien aanwezig |
| F89 |
|
10 A rood |
Stuurkolomcontrolemodule (SCCM) / Cruise Control (CRUISE CTL) / Digitale televisie (DTV) |
| F90 |
20 A blauw |
– |
TRLR TOW PARK LMP — indien aanwezig |
| F91 |
– |
20 A geel |
Claxon |
| F92 |
40 A groen |
– |
HD ACCY #2 — indien aanwezig |
| F93 |
40 A groen |
– |
HD ACCY #1 — indien aanwezig |
| F94 |
— |
10 A rood |
Bandenspanningmonitor (TPM);
RF hub systeem (CORAX).
|
| F95 |
– |
– |
Reserve |
| F96 |
– |
10 A rood |
Voeding van de zijspiegels |
| F97 |
– |
20 A geel |
RADIO/TBM |
| F98 |
– |
10 A rood |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |

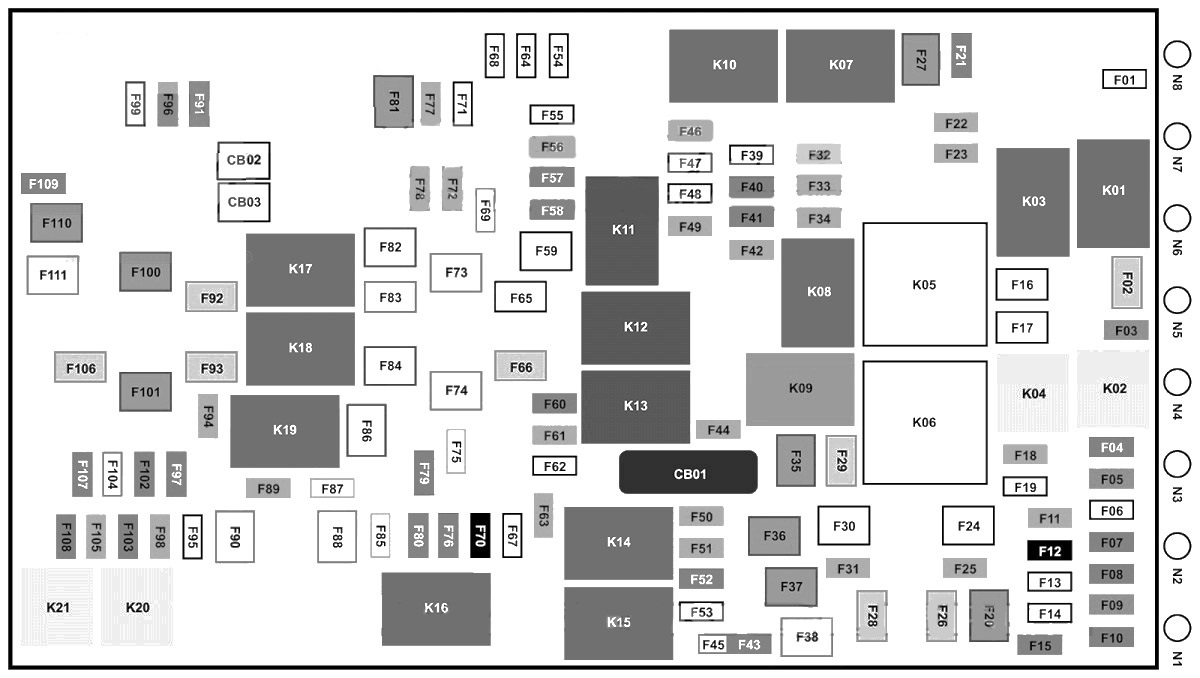

Jeep Wrangler JL – schema van de zekeringkast
Productiejaar: 2017, 2018.

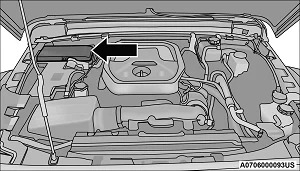

Energieverdeelcentrum bevindt zich in de motorruimte nabij de accu.
Dit centrum bevat cartridge zekeringen, mini zekeringen en relais. Het bovenste deksel van het PDC is gemarkeerd met een label dat de positie, functie en grootte van elke vervangbare zekering/relais aangeeft.
| Zekering |
Cartridge zekering |
Mini zekering |
Beschrijving |
|
|
| F01 |
– |
– |
Reserve |
| F02 |
40 A groen |
– |
Startmotor |
| F03 |
– |
5 A Tan |
ZJD |
| F04 |
– |
20 A geel |
Brandstofpomp MTR/FPCM |
| F05 |
– |
5 A Tan |
Veiligheidsdeur |
| F06 |
– |
– |
Reserve |
| F07 |
– |
15 A blauw |
Koelvloeistofpomp LTR — indien aanwezig |
| F08 |
– |
15 A blauw |
TCM-8HP CYGNUS |
| F09 |
– |
– |
Reserve |
| F10 |
– |
15 A blauw |
Knooppunt KIN/RF/ESCL |
| F11 |
– |
10 A rood |
UCI-poort (USB en AUX) |
| F12 |
– |
25 A Transparant |
HIFI-versterker |
| F13 |
– |
– |
Reserve |
| F14 |
– |
– |
Reserve |
| F15 |
– |
15 A blauw |
IPC/SWITCH BANK-HD ELEC |
| F 16 |
– |
– |
Reserve |
| F17 |
– |
– |
Reserve |
| F18 |
– |
10 A rood |
Airconditioning koppeling |
| F19 |
– |
– |
Reserve |
| F20 |
30 Amp Roze |
– |
Interieurverlichting voertuig CBC 1 |
|
|
| F21 |
– |
20 A geel |
Achterruitenwisser |
| F22 |
|
10 A rood |
Motorcontrolemodule (ECM);
Aandrijfmotorcontrolemodule (PCM);
Motor generator unit (MGU) WAKE UP;
Power Pack Unit (PPU) WAKE UP. |
| F23 |
– |
10 A rood |
PCM/ECM |
| F24 |
– |
– |
Reserve |
| F25 |
– |
10 A rood |
MOD.SBW |
| F26 |
40 A groen |
– |
Centrale carrosseriecontroller (CBC) 2 – buitenverlichting |
| F27 |
30 Amp Roze |
– |
Voorruitwissers |
| F28 |
40 A groen |
– |
CBC 3-VOEDINGSVERGRENZERS |
| F29 |
40 A groen |
– |
CBC 4- buitenverlichting#2 |
| F30 |
– |
– |
Reserve |
| F31 |
– |
10 A rood |
Diagnosepoort |
| F32 |
– |
10 A rood |
Verwarming Ventilatie Airconditioning Mod (HVAC CTRL MOD);
Stuurkolomvergrendeling (SCL);
Passagiersclassificatiemodule (OCM);
Bestuurdersaanwezigheidsdetectiemodule (DPDM).
|
| F33 |
– |
10 A rood |
PTS/IRCM/AIRBAG DEACTIVEREN LMPS |
| F34 |
– |
10 A rood |
ESC/EHPS/SBCM WAKE UP |
|
|
| F35 |
30 Amp Roze |
– |
Rempomp — indien aanwezig |
| F36 |
30 Amp Roze |
– |
Aanhangwagen trekhaakmodule — indien aanwezig |
| F37 |
30 Amp Roze |
– |
Aanhangwagenconnector 7W — indien aanwezig |
| F38 |
20 A blauw |
– |
ECM |
| F39 |
– |
– |
Reserve |
| F40 |
– |
15 A blauw |
DTCM/ASSELVERGRENZING FT_RR |
| F41 |
– |
15 A blauw |
IC/SGW WAKE UP |
| F42 |
|
10 A rood |
PCR CTRL FEED (ESS)/SPARE (BSG) — indien aanwezig |
| F43 |
|
20 A geel |
Achterin in de kofferbak |
| F44 |
– |
10 A rood |
IRCAM verwarming |
| F45 |
– |
20 A geel |
Achterin in de kofferbak (AAN)* |
| F46 |
— |
10 A rood |
AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 |
– |
– |
Reserve |
| F48 |
– |
– |
Reserve |
| F49 |
– |
10 A rood |
ORC |
| F50 |
– |
10 A rood |
HD ACC — indien aanwezig |
|
|
| F51 |
– |
10 A rood |
DSRC/USB/ISRVM/CSGM |
| F52 |
– |
20 A geel |
Aansteekapparaat |
| F53 |
– |
– |
Reserve |
| F54 |
– |
– |
Reserve |
| F55 |
– |
– |
Reserve |
| F56 |
– |
10 A rood |
Temperatuursensor in het voertuig |
| F57 |
– |
20 A geel |
Verwarming bestuurdersstoel |
| F58 |
– |
20 A geel |
Verwarming passagiersstoel |
| F59 |
– |
– |
Reserve |
| F60 |
– |
15 A blauw |
CSWM (HTD STR WHEEL) |
| F61 |
– |
10 A rood |
LBSS/RBSS |
| F62 |
– |
– |
Reserve |
| F63 |
– |
10 A rood |
ORC |
| F64 |
– |
– |
Reserve |
| F65 |
– |
– |
Reserve |
| F66 |
40 A groen |
– |
HVAC MTR FRT ventilator |
| F67 |
– |
– |
Reserve |
| F68 |
– |
– |
Reserve |
| F69 |
– |
5 A Tan |
Generatorgroep MGU;
Startgenerator met riem (BSG) — indien aanwezig. |
| F70 |
|
25 A Transparant |
Ontstekingsspoel (benzine);
Voorverwarmingsgloeikaars (Diesel). |
|
|
| F71 |
– |
– |
Reserve |
| F72 |
– |
10 A rood |
HD ELEC ACC PKG — indien aanwezig |
| F73 |
20 A blauw |
– |
PWR TOP LT |
| F74 |
20 A blauw |
– |
PWR TOP RT |
| F75 |
– |
10 A rood |
PPU-BPCM en APM (BSG) — indien aanwezig |
| F76 |
– |
20 A geel |
ECM (benzine)/PCM (Diesel) |
| F77 |
– |
10 A rood |
Verwarming van de spiegels |
| F78 |
|
10 A rood |
COMP/INTRUSION/SIREN/INTRUSION SENSORS |
| F79 |
– |
20 A geel |
SMART BAR CTRL MOD |
| F80 |
– |
15 A blauw |
Aandrijfsysteemcontrolemodule (PCM) |
| F81 |
30 Amp Roze |
– |
Achterruitontdooiing (EBL) |
| F82 |
30 Amp Roze |
– |
Brandstofverwarming — indien aanwezig |
| F83 |
60 A geel |
|
Voorverwarmingsgloeikaars — indien aanwezig |
| F84 |
30 Amp Roze |
– |
UREA HTR CTRL UNIT — indien aanwezig |
| F85 |
– |
10 A rood |
PM-sensor — indien aanwezig |
| F86 |
30 Amp Roze |
– |
VAC BRAKE POMP 2 — indien aanwezig |
| F87 |
– |
10 A rood |
Pompontluchting — indien aanwezig |
| F88 |
20 A blauw |
– |
NOx-sensor #1/ #2 — indien aanwezig |
|
|
| F89 |
– |
10 A rood |
SCCM/CRUISE CTL/DTV |
| F90 |
20 A blauw |
– |
TRLR TOW PARK LMP — indien aanwezig |
| F91 |
– |
20 A geel |
Claxon |
| F92 |
40 A groen |
– |
HD ACCY #2 — indien aanwezig |
| F93 |
40 A groen |
– |
HD ACCY #1 — indien aanwezig |
| F94 |
– |
10 A rood |
TPM/KORAX |
| F95 |
– |
– |
Reserve |
| F96 |
– |
10 A rood |
Voeding van de zijspiegels |
| F97 |
– |
20 A geel |
RADIO/TBM |
| F98 |
– |
10 A rood |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |
– |
Reserve |
| F100 |
30 Amp Roze |
– |
ESC-ECU, kleppen |
|
|
| F101 |
30 Amp Roze |
– |
DTCM |
| F102 |
– |
15 A blauw |
Dubbele USB-poort |
| F103 |
– |
15 A blauw |
HD ACCY #3 — indien aanwezig |
| F104 |
– |
15 A blauw |
Koelvloeistofpomp PPU — indien aanwezig |
| F105 |
– |
10 A rood |
Geïntegreerde centrale controle (ICS);
Verwarming met luchtventilatie (HVAC).
|
| F106 |
40 A groen |
– |
ESC, pomp |
| F107 |
– |
20 A geel |
TRAILER TOW STOP/TURN LT — indien aanwezig |
| F108 |
– |
15 A blauw |
HD ACCY #4 — indien aanwezig |
| F109 |
– |
20 A geel |
TRAILER TOW STOP/TURN RT — indien aanwezig |
| F110 |
30 Amp Roze |
– |
Vermogenomvormer |
| F111 |
20 A blauw |
– |
TRAILER TOW BACKUP — indien aanwezig |
Jeep Wrangler JL – schema van de zekeringkast
Productiejaar: 2019.
Energieverdeelcentrum bevindt zich in de motorruimte nabij de accu.
Dit centrum bevat cartridge zekeringen, mini zekeringen en relais. Het bovenste deksel van het PDC is gemarkeerd met een label dat de positie, functie en grootte van elke vervangbare zekering/relais aangeeft.
| Zekering |
Cartridge zekering |
Mini zekering |
Beschrijving |
| F01 |
– |
– |
Reserve |
| F02 |
40 A groen |
– |
Startmotor |
| F03 |
– |
5 A Tan |
Intelligente batterij sensor (IBS) |
| F04 |
– |
20 A geel |
Brandstofpomp MTR/FPCM |
| F05 |
– |
5 A Tan |
Veiligheidsdeur |
| F06 |
– |
– |
Reserve |
| F07 |
— |
15 A blauw |
Lage temperatuur koelvloeistofpomp (LTR) — indien aanwezig |
| F08 |
– |
15 A blauw |
Transmissiecontrolemodule TCM-8HP CYGNUS |
| F09 |
– |
– |
Reserve |
| F10 |
|
15 A blauw |
Ontstekingssleutelknop (KIN);
Radiofrequentie hub (RF HUB);
Elektrische vergrendeling van de stuurkolom (ESCL).
|
| F11 |
– |
10 A rood |
UCI-poort (USB en AUX) |
| F12 |
– |
25 A Transparant |
HIFI-versterker |
| F13 |
– |
– |
Reserve |
|
|
| F14 |
– |
– |
Reserve |
| F15 |
|
15 A blauw |
Instrumentenpaneel (IPC);
Schakelaar – set van hoogvermogen elektrische apparaten (SWITCH BANK-HD ELEC).
|
| F 16 |
– |
– |
Reserve |
| F17 |
– |
– |
Reserve |
| F18 |
– |
10 A rood |
Airconditioning koppeling (AC CLUTCH) |
| F19 |
– |
– |
Reserve |
| F20 |
30 Amp Roze |
|
Interieurverlichting voertuig CBC 1 |
| F21 |
– |
20 A geel |
Achterruitenwisser |
| F22 |
|
10 A rood |
Motorcontrolemodule (ECM); Aandrijfmotorcontrolemodule (PCM);
Motor generator unit (MGU) WAKE UP;
Power Pack Unit (PPU) WAKE UP.
|
| F23 |
— |
10 A rood |
Aandrijfsysteemcontrolemodule (PCM);
Motorcontrolemodule (ECM).
|
| F24 |
– |
– |
Reserve |
| F25 |
– |
10 A rood |
Verplaatsing van de module via kabel (MOD.SBW) |
| F26 |
40 A groen |
|
Centrale carrosseriecontroller (CBC) 2 – buitenverlichting |
| F27 |
30 Amp Roze |
– |
Voorruitwissers |
| F28 |
40 A groen |
|
Centrale carrosseriecontroller (CBC) 3-VOEDINGSVERGRENZERS |
| F29 |
40 A groen |
|
CBC 4- buitenverlichting#2 |
| F30 |
– |
– |
Reserve |
| F31 |
– |
10 A rood |
Diagnosepoort |
| F32 |
|
10 A rood |
Verwarming Ventilatie Airconditioning Mod (HVAC CTRL MOD);
Stuurkolomvergrendeling (SCL);
Passagiersclassificatiemodule (OCM);
Bestuurdersaanwezigheidsdetectiemodule (DPDM).
|
| F33 |
|
10 A rood |
ParkTronics-systeem (PTS);
Infraroodcamera-module (IRCM);
Waarschuwingslampjes – deactivering van airbags (AIRBAG DISABLE LMPS).
|
|
|
| F34 |
|
10 A rood |
Elektronisch stabiliteitsprogramma (ESC);
Elektrisch-hydraulisch stuursysteem (EHPS);
Slimme riemcontrolemodule (SBCM) WAKE UP
|
| F35 |
30 Amp Roze |
– |
Rempomp — indien aanwezig |
| F36 |
30 Amp Roze |
– |
Aanhangwagen trekhaakmodule — indien aanwezig |
| F37 |
30 Amp Roze |
– |
Aanhangwagenconnector 7W — indien aanwezig |
| F38 |
20 A blauw |
– |
Motorcontrolemodule ECM |
| F39 |
– |
– |
Reserve |
| F40 |
|
15 A blauw |
Aandrijfsysteemcontrolemodule (DTCM);
Asvergrendeling (AXLE LOC) FT_RR.
|
| F41 |
|
15 A blauw |
Instrumentencluster (IC);
Security GateWay (SGW) WAKE UP.
|
| F42 |
|
10 A rood |
Voeding relais voor voedingscontrole (stop/start elektrisch);
Reserve (generator met startmotor) — indien aanwezig.
|
| F43 |
|
20 A geel |
Achterin in de kofferbak |
| F44 |
– |
10 A rood |
Infraroodcamera (IRCAM) VERWARMING |
| F45 |
– |
20 A geel |
Achterin in de kofferbak (AAN) |
| F46 |
— |
10 A rood |
AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 |
– |
– |
Reserve |
| F48 |
– |
– |
Reserve |
| F49 |
– |
10 A rood |
ORC |
| F50 |
– |
10 A rood |
HD ACC — indien aanwezig |
| F51 |
|
10 A rood |
Digitale televisie (DSRQ);
USB;
Interne achteruitkijkspiegel (ISRVM);
Kompasmodule (CSGM).
|
| F52 |
– |
20 A geel |
Aansteekapparaat |
| F53 |
– |
– |
Reserve |
| F54 |
– |
– |
Reserve |
| F55 |
– |
– |
Reserve |
| F56 |
– |
10 A rood |
Temperatuursensor in het voertuig |
| F57 |
– |
20 A geel |
Verwarming van de bestuurdersstoel |
| F58 |
– |
20 A geel |
Verwarming van de passagiersstoel |
|
|
| F59 |
– |
– |
Reserve |
| F60 |
|
15 A blauw |
Comfort stuurmodule (CSWM) (HTD STR WHEEL) |
| F61 |
— |
10 A rood |
Links blindspot sensor (LBSS);
Rechts blindspot sensor (RBSS).
|
| F62 |
– |
– |
Reserve |
| F63 |
– |
10 A rood |
Passagiersimmobilisatiecontroller (ORC) |
| F64 |
– |
– |
Reserve |
| F65 |
– |
– |
Reserve |
| F66 |
40 A groen |
– |
HVAC MTR FRT ventilator |
| F67 |
– |
– |
Reserve |
| F68 |
– |
– |
Reserve |
| F69 |
|
5 A Tan |
Generatorgroep MGU;
Startgenerator met riem (BSG) — indien aanwezig.
|
| F70 |
|
25 A transparant |
Ontstekingsspoel (benzine);
Voorverwarmingsgloeikaars (Diesel).
|
| F71 |
– |
– |
Reserve |
| F72 |
– |
10 A rood |
HD ELEC ACC PKG — indien aanwezig |
| F73 |
20 A blauw |
– |
PWR TOP LT |
| F74 |
20 A blauw |
– |
PWR TOP RT |
| F75 |
|
10 A rood |
Voedingsmodule — batterijpakket controlemodule en hulpvoeding module (PPU-BPCM en APM);
Startgenerator met riem (BSG) — afhankelijk van de uitrusting.
|
| F76 |
– |
20 A geel |
ECM (benzine)/PCM (Diesel) |
| F77 |
– |
10 A rood |
Verwarming van de spiegels |
| F78 |
— |
10 A rood |
KOMP/ANTIFURT/SIGNALISATOREN/ANTIFURT SENSOREN |
| F79 |
– |
20 A geel |
SMART BAR CTRL MOD |
| F80 |
– |
15 A blauw |
Aandrijfsysteemcontrolemodule (PCM) |
| F81 |
30 Amp Roze |
– |
Achterruitontdooiing (EBL) |
| F82 |
30 Amp Roze |
– |
Brandstofverwarming — indien aanwezig |
| F83 |
60 A geel |
|
Voorverwarmingsgloeikaars — indien aanwezig |
| F84 |
30 Amp Roze |
– |
UREA HTR CTRL UNIT — indien aanwezig |
| F85 |
– |
10 A rood |
PM-sensor — indien aanwezig |
| F86 |
30 Amp Roze |
– |
VAC BRAKE POMP 2 — indien aanwezig |
| F87 |
– |
10 A rood |
Pompontluchting — indien aanwezig |
| F88 |
20 A blauw |
– |
NOx-sensor #1/ #2 — indien aanwezig |
| F89 |
|
10 A rood |
Stuurkolomcontrolemodule (SCCM) / Cruise Control (CRUISE CTL) / Digitale televisie (DTV) |
| F90 |
20 A blauw |
– |
TRLR TOW PARK LMP — indien aanwezig |
| F91 |
– |
20 A geel |
Claxon |
| F92 |
40 A groen |
– |
HD ACCY #2 — indien aanwezig |
| F93 |
40 A groen |
– |
HD ACCY #1 — indien aanwezig |
| F94 |
— |
10 A rood |
Bandenspanningmonitor (TPM);
RF hub systeem (CORAX).
|
| F95 |
– |
– |
Reserve |
| F96 |
– |
10 A rood |
Voeding van de zijspiegels |
| F97 |
– |
20 A geel |
RADIO/TBM |
| F98 |
– |
10 A rood |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |
Post correlati:
- Jeep Compass MK49 (2011–2017) – zekeringdoos
- Jeep Compass MP/552 (2017-2019) – zekeringdoos
- Jeep Wrangler TJ (1997-2006) – zekeringdoos
- Jeep Wrangler 4xe (2021-2022) – zekeringdoos
- Jeep Grand Cherokee 4xe (2022) – zekeringdoos
- Jeep Patriot (2007-2017) – zekeringdoos
- Jeep Commander XK (2006-2010) – zekeringdoos
- Jeep Wrangler (2020-2022) – zekeringdoos
Jeroen van Vliet
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
| |
