Honda Fit (GK; 2015-2019)

In dit artikel vind je de schema’s van de zekeringkast van de Honda Fit (GK) 2015-2019, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Zekering schema Honda Fit 2015-2019…

---

---

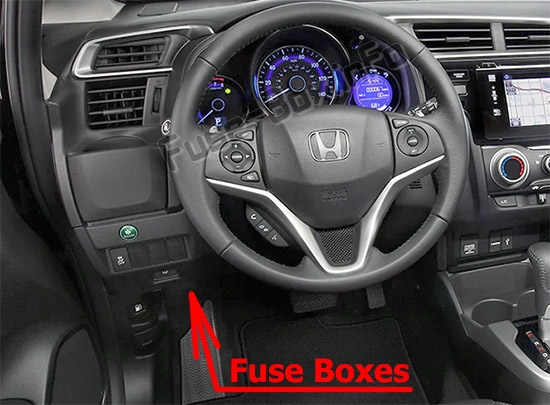

Passagierscompartiment

Het bevindt zich onder het dashboard.

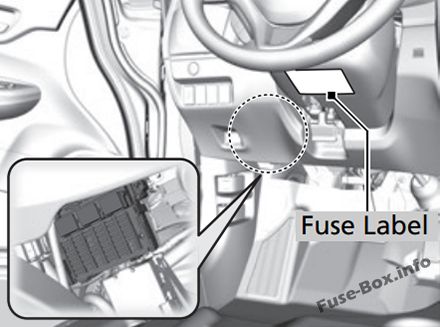

Zekeringkast A:
De posities van de zekeringen zijn aangegeven op het label onder de stuurkolom.

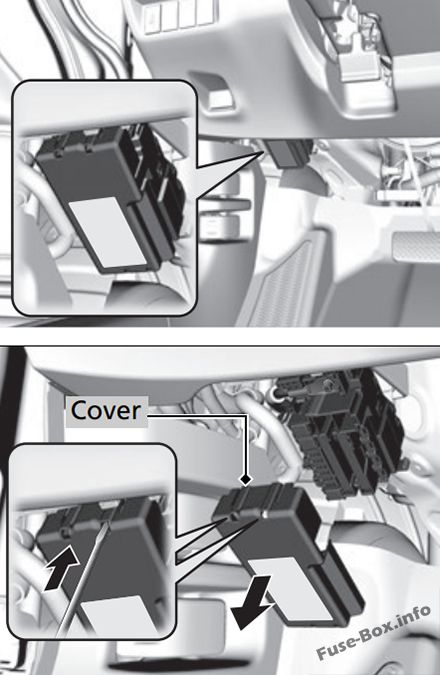

Zekeringkast B:
Verwijder de deksel door een platte schroevendraaier in de zijkant te steken, zoals weergegeven.

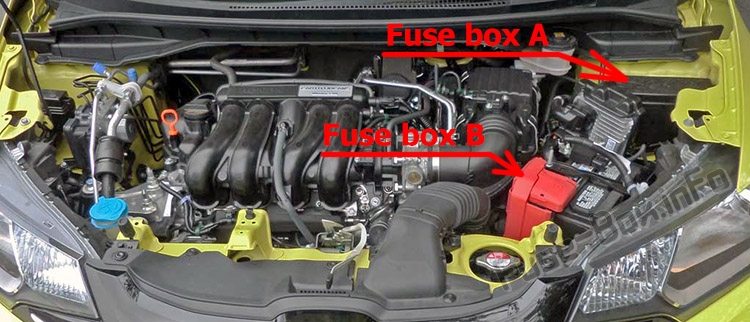

Motorcompartiment

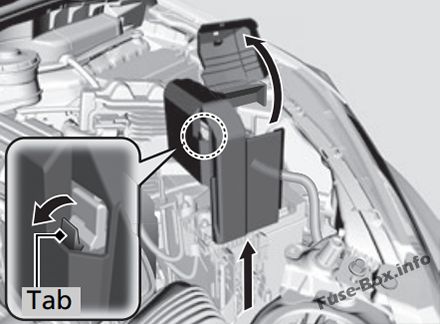

Zekeringkast A:
Het bevindt zich nabij het remvloeistofreservoir.
Druk op de lipjes om de kast te openen. De posities van de zekeringen zijn aangegeven op de deksel van de zekeringkast.

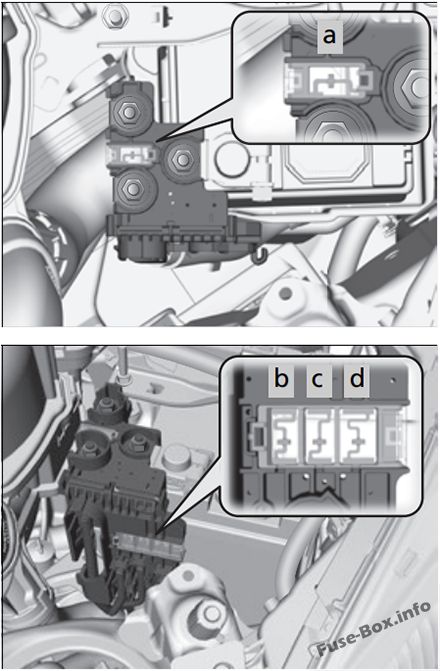

Zekeringkast B:
Til de deksel van de + terminal op en verwijder deze door de haak te trekken, zoals weergegeven

Motorcompartiment

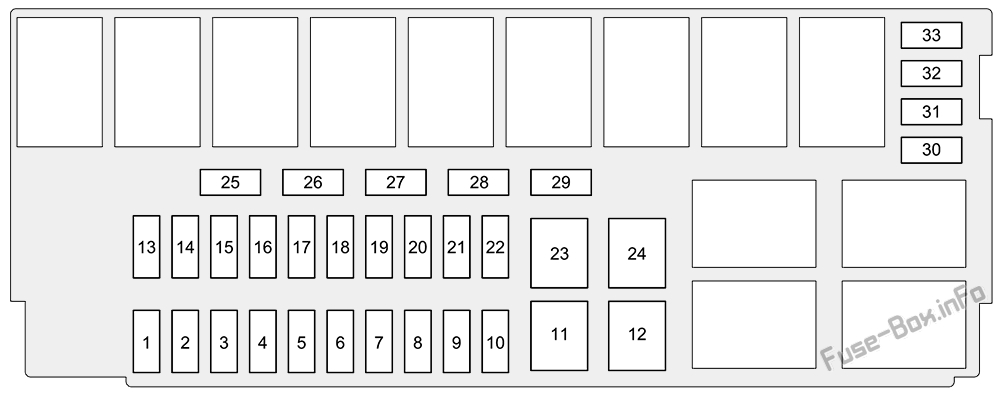

Toewijzing van de zekeringen in het motorcompartiment (zekeringkast A) (2017, 2018, 2019)

№	Beschermde circuit	Ampères
1	Hoofd dimlichten	20 A
2	CDC (optioneel)	(30A)
3	Risico	10 A
4	DBW	15 A
5	Borstel	(30A)
6	Stop	10 A
7	IGP	15 A
8	IG spoel	15 A
9	EOP (optioneel)	(10 A)
10	INJ	(20A)
11	–	–
12	Hoofd ventilator	30 A
13	Starter SW	(30A)
14	Koppeling MG	(7,5 A)
15	Batterijsensor	(7,5 A)
16	–	–
17	Dagrijverlichting	(7,5 A)
18	Toeter	10 A
19	Mistlamp (optioneel)	(15A)
20	UB ECU (optioneel)	(7,5 A)
21	Hoofd back-up	15 A
22	Interne lichten	7,5 A
23	Hulpp ventilator	(30A)
24	–	–
25	Smart Entry Auto Start (optioneel)	(7,5 A)
26	ST MG (zonder slim toegangssysteem)	(7,5 A)
27	–	–
28	–	–
29	Back-up	(10 A)
30	IGP LAF	(10 A)
31	IGPS	(7,5 A)
32	Rechter dimlicht	10 A
33	Linker dimlichten	10 A

Motorcompartiment (zekeringkast B)

Toewijzing van de zekeringen in het motorcompartiment (zekeringkast B) (2015-2019)

№	Beschermde circuit	Ampères
a	Hoofdaccu	100 A
b	RB Hoofd 1	70 A
C	RB Hoofd 2	80 A
D	Hoofd WPR	70 A
