Hyundai Accent (2018-2019) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de diagrammen van de zekeringkast van de Hyundai Accent (2018–2019), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Hyundai Accent (2018-2019) – schema van het zekeringpaneel

Productiejaar: 2018, 2019.

De zekeringen sigarettenaansteker (voedingsaansluiting) in de Hyundai Accent (2018-2019) zijn zekering nr. 2 (sigarettenaansteker) en nr. 6 (accessoire aansluiting) in het zekeringpaneel van het dashboard.

Instrumentenpaneel

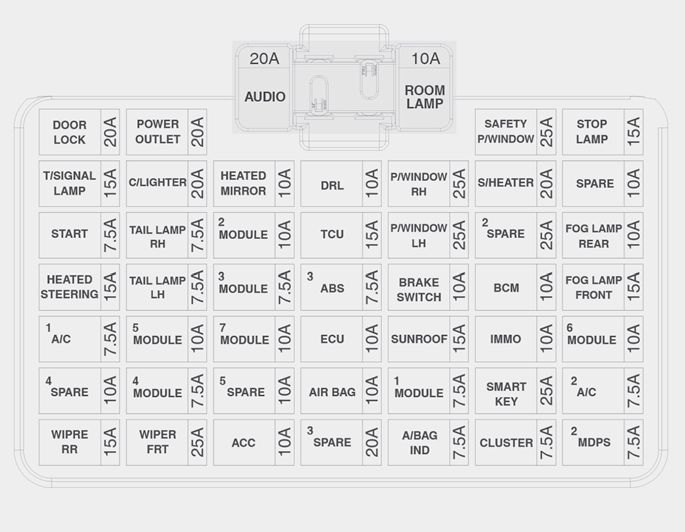

Hyundai Accent – schema van het zekeringpaneel – instrumentenpaneel
Naam Amperages [A] Beschrijving
DEURVERGRENZING 20 Connectorblok I/P

(ontgrendelingsrelais achterklep,

deurslot en ontgrendelingsrelais,

ontgrendelingsrelais met twee omwentelingen).
VOEDINGSAANSLUITING 20 Voedingsaansluiting
VEILIGHEID P/RAMEN 25 Veiligheidsmodule elektrische raam bestuurder
STOPLAMP 15 Connectorblok I/P (stoplicht elektronisch signaalmodule)
T/SIGNAL LAMP 15 BCM, SLM
C/LIGHTER 20 Sigarettenaansteker
VERWARMDE SPIEGEL 10 Voeding voor buitenspiegels bestuurder en passagier;

Klimaatbeheersingsmodule.
DRL 10 BCM
P / RAAM RECHTS 25 Hoofdschakelaar raam;

Raam schakelaar passagier.
S / VERWARMER 20 Module voor het verwarmen van de voorstoelen
SPARE1 10 –
START 7,5 Met slimme sleutel:

ECM/PCM;

Connectorblok E/R (startrelais);

Slimme sleutel controle module;

Versnellingsschakelaar;

Ontsteking;

Koppeling schakelaar;

Zonder slimme sleutel:

Alarm relais;

Versnellingsschakelaar;

Ontstekingsslot;

Koppeling schakelaar.
Achterlicht RH 7,5 Rechter hoofdlicht;

Combinatielamp achter (OUT) rechts;

Nummerplaatlamp rechts;

Combinatielamp achter (IN) rechts;

ILL (+).
MODULE2 10 FCA-module;

Crash Pad schakelaar.
TCU 15 Connectorblok E/R (zekering – B/UP LAMP);

A/T versnellingshendel;

Motor brug schakelaar;

Stoplicht schakelaar.
P/RAAM LINKS 25 Hoofdschakelaar raam
SPARE2 25 –
ACHTER FOG LAMP 10 Achter mistlampen
VERWARMDE STUURWIEL 15 Verwarming voor stuurwiel
Achterlicht LH 7,5 Linker hoofdlicht;

Combinatielamp achter (OUT) links;

Nummerplaatlamp links;

Combinatielamp achter (IN) links;
MODULE3 7,5 Module voor het verwarmen van de voorstoelen;

Geluid;

Electrochromatische spiegel;

Klimaatbeheersingsmodule;

Veer klok;

A/T versnellingshendel indicator.
ABS3 7,5 Connectorblok E/R (universale controle connector);

ESC module
REM SCHAKELAAR 10 Slimme sleutel controle module;

Stoplicht schakelaar.
BCM 10 BCM
VOOR FOG LAMP 15 Connectorblok I/P (relais voor mistlampen voor)
A/C1 7,5 Connectorblok E/R (ventilator relais);

Klimaatbeheersingsmodule.
MODULE5 10 Motor voor het openen van het dak;

Module voor het verwarmen van de voorstoelen.
MODULE7 10 TPMS eenheid
ECU 10 ECM/PCM;

Immo-module;

Slimme sleutel controle module.
ZONNEKAP 15 Motor voor het openen van het dak
IMMO. 10 Immo-module
MODULE6 10 Elektromagneet sleutel
SPARE4 10 –
MODULE4 7,5 SLM;

BCM;

Slimme sleutel controle module.
SPARE5 10 –
AIRBAG 10 SRS controle module;

Aanwezigheid sensor.
MODULE1 7,5 BCM;

SLM;

Sleutel blokkeren.
SLIMME SLEUTEL 25 Smart Key Controle module
A/C2 7,5 –
WIPER RR 15 Multifunctionele schakelaar;

Achterruitenwisser motor;

Achterruitenwisser relais.
WIPER FRT 25 Multifunctionele schakelaar;

Voorruitenwisser motor;

Connectorblok E/R (ruitenwisser relais).
ACC 10 Connectorblok I/P (voeding relais);

BCM;

SLM;

Audio;

Sleutel blokkeren;

Voeding schakelaar voor buitenspiegel;

Slimme sleutel controle module;

USB connector voor opladen.
SPARE3 20 –
A/BAG IND 7,5 Set indicatoren;

Klimaatbeheersingsmodule.
CLUSTER 7,5 Instrumentencluster
MDPS2 7,5 MDPS eenheid
AUDIO 20 Audio
ROOM LP 10 Connectorblok I/P (interne verlichting relais);

Bovenste console lamp;

Klimaatbeheersingsmodule;

SLM;

BCM;

Automatische lichtsensor;

TPMS module;

Set indicatoren;

Data interface connector;

Interne lamp;

Kofferbaklamp;

Electrochromatische spiegel.
Leggere  Hyundai Tucson 3 (TL) (2015-2021) – zekeringdoos

Motorruimte

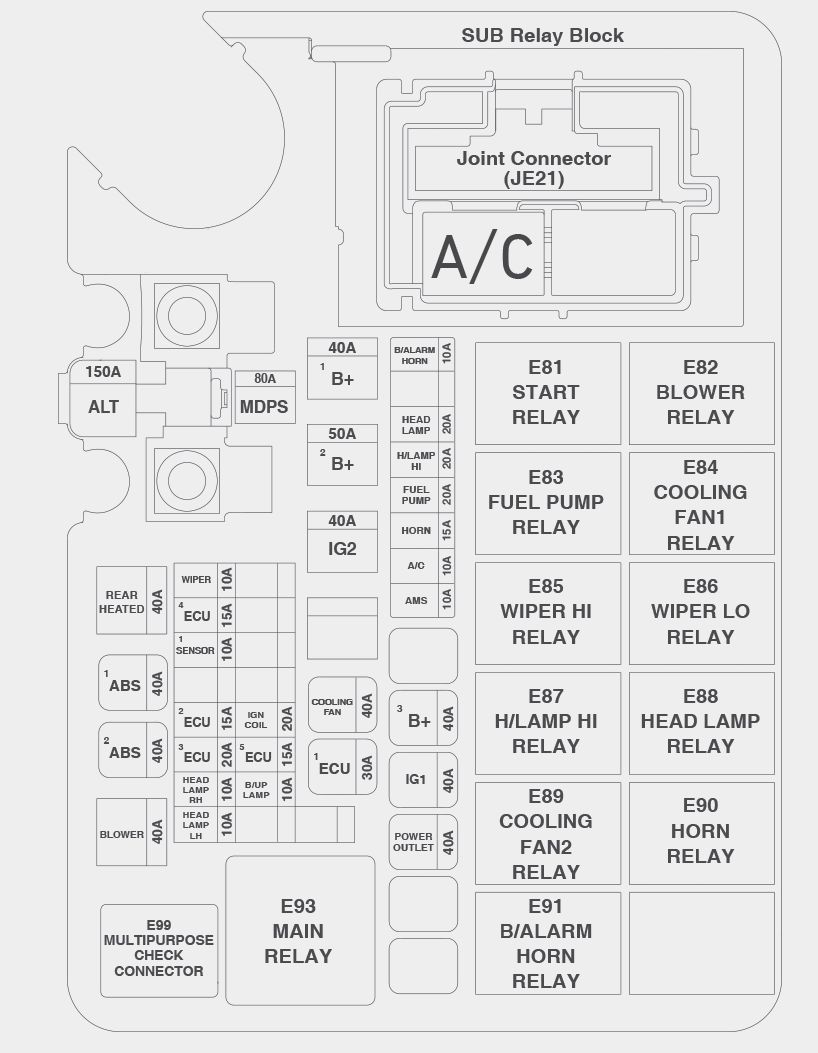

Hyundai Accent – schema van het zekeringpaneel – motorruimte
 Type Nr Naam relais
MICRO AC Klimaatregeling relais
E81 Start relais
E82 Ventilator relais
E83 Brandstofpomp relais
E84 Koelventilator relais 1
E85 Hoge snelheid ruitenwisser relais
E86 Lage snelheid ruitenwisser relais
E87 H/LAMP HI relais
E88 Hoofdlicht relais
E89 Koelventilator relais 2
E90 Toeter relais
E91 Toeter relais
MINI E93 Toeter relais

Motorruimte (batterij terminal cover)

Naam Amperages [A] Beschrijving
MDPS 80 MDPS eenheid
ALT 150 Connectorblok E/R (zekering – ABS1, ABS2, BLOWER, ACHTER VERWARMDE)
ACHTER VERWARMDE 40 Connectorblok I/P (ontwasemingsrelais achter)
ABS1 40 ESC module;

Universele controle connector.
ABS2 40 ESC module
BLOWER 40 Connectorblok E/R (ventilator relais)
WIPER 10 Voorruitenwisser motor;

Multifunctionele schakelaar;

Connectorblok E/R (lage snelheid ruitenwisser relais)
ECU4 15 ECM/PCM
SENSOR1 10 Olie controle klep #1/#2;

Connectorblok E/R (ventilator koel relais 1/2);

Zuurstofsensor (hoog);

Zuurstofsensor (laag);

Variabele inlaat elektromagnetische klep;

Hulp relais blok (klimaatregeling relais);

Blow-off elektromagnetische klep;

Canister afsluitklep.
ECU2 15 ECM/PCM
ECU3 20 ECM/PCM
HEAD LAMP RH 10 Rechter hoofdlicht
HEAD LAMP LH 10 Linker hoofdlicht
IGN COIL 20 Ontstekingsspoel 1 tot 4;

Condensator
ECU5 15 ECM/PCM;

Connectorblok E/R (brandstofpomp relais)
B/UP LAMP 10 Reserve lamp schakelaar
B + 1 40 Connectorblok I/P

(zekering – DRL, VOOR FOG LAMP,
STOPLAMP, MODULE6,

voedingsconnector (AUDIO, ROOM LAMP))
B + 2 50 Connectorblok I / P (zekering – IMMO, SLIMME SLEUTEL1, REM SCHAKELAAR,
BCM, VEILIGHEID P/RAMEN, S/VERWARMER, ZONNEKAP, raam relais)
IG2 40 Ontstekingsschakelaar;

Relaispaneel PDM (IG2 relais);

Connectorblok E/R (start relais).
KOELVENTILATOR 40 Connectorblok E/R (ventilator koel relais 1/2)
ECU1 30 Connectorblok E/R (zekering – ECU3, ECU4, hoofd relais)
B/ALARM HORN 10 B/Toeter relais
HEAD LAMP 20 Connectorblok E/R (hoofdlicht relais)
H/LAMP HI 20 Zonder DRL:

Connectorblok E/R (H/lamp HI relais)

Met DRL:

SLM;

BCM.
BRANDSTOFPOMP 20 Connectorblok E/R (brandstofpomp relais)
TOETER 10 Connectorblok E/R (toeter relais)
A/C 10 Hulp relais blok (klimaatregeling relais)
AMS 10 Batterij sensor
B + 3 40 Connectorblok dashboard (zekering – T/SIGNAL LAMP, DEURVERGRENZING, achterlicht relais)
IG1 40 Ontstekingsschakelaar;

Relaispaneel PDM (IG1 relais, ACC relais).
VOEDINGSAANSLUITING 40 Connectorblok I/P (voeding relais)
Leggere  Hyundai ix35 (Hyundai Tucson 2) – zekeringdoos

Motorruimte (batterij terminal cover)
