Hyundai Santa Fe SM (2000-2006) – zekeringdoos

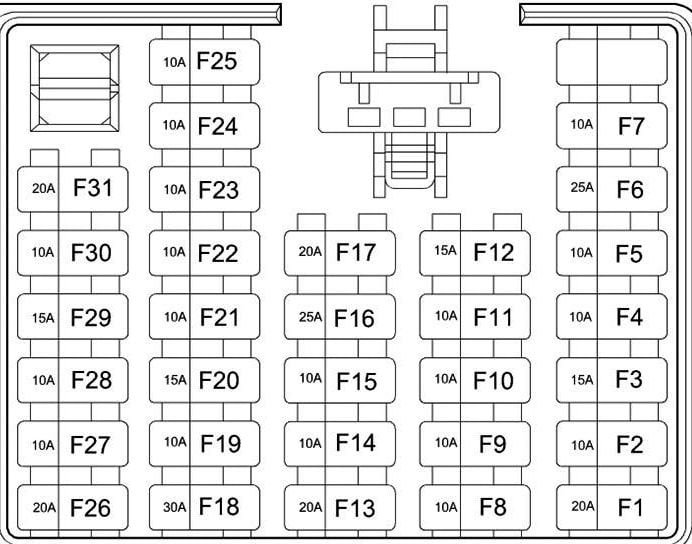

Hyundai Santa Fe SM – schema van de zekering
Productiejaar: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Zekering voor sigarettenaansteker/stroomaansluiting in Hyundai Santa Fe SM is de zekering nr. 1 in de zekeringkast in het passagiersgedeelte.
Motorruimte
Bevindt zich naast de accu
Beschrijving
| ALLES | Generator 140A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ | 50A Achterlicht relais;
Zekering 11-17; Stroomconnector. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN | 50A Start relais;
Contactschakelaar. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLR | 40A Zekering van de airconditioning;
Ventilator relais. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Paragraaf 1 | 30A ABS regelaar;
Luchtuitlaatconnector |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Paragraaf 2 | 30A ABS regelaar;
Luchtuitlaatconnector |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU | 40A Motor controle relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/W | 30A Raam omhoog/omlaag relais;
Zekering 26. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RAD FAN | 40A Radiator ventilator relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/FAN | 20A Condensator ventilator relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FRT FOG | 15A Mistlamp relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LP(LH) | 10A Linker koplamp;
Set van knipperlichten; DRL regelaar. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LP(RH) | 10A Rechter koplamp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU #1 | 20A Ontstekingsfout sensor;
Zuurstofsensor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU #2 | Injectie 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU #3 | 10A Motorbeheer;
ECM; PCM. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU (B+) | 15A Brandstofpomp relais;
ECM; TCM; Alternator; PCM. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ATM | 20A Monitoring relais;
4WD controle module. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | Toeter relais 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C | 10A Airconditioning relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ST SIG | 10A PCM;
ECM. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Passagiersruimte
Bevindt zich onder het dashboard aan de bestuurderszijde.
Beschrijving
| F1 | Sigarettenaansteker en stroomaansluiting 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10A Audio, l
Buitenspiegel met elektrische bediening |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 15A Digitale klok, g
Achterste aansluiting |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10A Cruise control | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10A Koplamp relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20A Verwarmd zitvlak | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10A Achterruitenwisser motorcontrole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10A Verwarmde achterruit;
Buitenspiegel met elektrische bediening. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10A Airconditioning controle;
Zonnescherm controle; Electrochromatische spiegel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Reserver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10A Interieurverlichting;
Deurschakelaar; Deurlicht; Handmatige airconditioning; Homelink controller. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15A Digitale klok;
ETACM; Audio; Sirene. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 20A Luidsprekers AMP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10A Stoplicht;
Gegevensconnector; Universele testconnector. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10A Noodlicht | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 25A Stoel;
Motorcontrole van de achterruitenwisser. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 20A Zonnepaneel controle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Verwarmingsrelais 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10A Set van knipperlichten;
Voorlopige excitatie weerstand; ETACM; Automatische lichtsensor; DRL controle module; Generator. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | SRS controle module 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10A ECM (V6 2,7 L);
PCM (I4 met automatische transmissie); ECM (I4 met handmatige transmissie). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Set van knipperlichten 10A (airbag IND) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10A ABS controle module;
G sensor; Afvoerconnector; 4WD controle module. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10A Pijl; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10A Achteruitrijlicht;
TCM; ETS controle module; Ontstekingsfout sensor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 20A Deurvergrendeling en ontgrendel relais;
Vergrendel/ontgrendel relais. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10A Achterlicht en positie licht (links);
Pijl; Kentekenplaat verlichting. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 10A Achterlicht en positie licht (rechts);
Mistlamp relais; Verlichtingsschakelaar. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 15A ETS controle module (V6 3,5L);
Veiligheidsrelais. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10A Radiator ventilator relais;
Condensator ventilator relais. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 20A Voorruitwisser motor;
Wisser relais; Ruitensproeimotor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relais
Boven de zekeringen zijn er 2 relais:
- relais van de elektrische raamopener;
- relais van de achterruitontdooier.
Aan de achterkant van de doos zijn ook enkele relaiscomponenten.
